SPI-TFT(240x240)彩屏@屠龙刀-32G12K128 驱动 | TFT取代OLED12864,ST7789

dong***

你好版主，又要麻烦你了根据你的函数我照猫画虎显示大数字函数128*64，背景色时80透明不能正常显示，你帮我看看怎么改合适
///*===================================================================================================
//** 在单色LCD液晶显示屏显示128*64点阵数字串函数
//** 调用参数: X列Y行坐标, * str串指针, Fcolor字前景色,Bcolor字背景色,约定:色号80为透明,Len指定长度
//=====================================================================================================*/
void LCD_A128(u16 X,u16 Y, char *str,u8 Fcolor,u8 Bcolor,u8 Len)/* X(0-319) Y(0-479) */
{
  u8 m,n,C,ZM[8];
  u16 i,j,L,Lw=0;
  L=Len;                             //strlen(str);
  for(j=0;j<L;j++)
  {
                C=str[j];                        /* 逐个显示字符串 */
    for(i=0;i<128;i++)  /* 写24行 */
    {
                        ZM[0]=ASC128[C-48][i*8];    /* 取字模码1 */
                        ZM[1]=ASC128[C-48][i*8+1];  /* 取字模码2 */
                        ZM[2]=ASC128[C-48][i*8+2];  /* 取字模码3 */
                        ZM[3]=ASC128[C-48][i*8+3];  /* 取字模码4 */
                        ZM[4]=ASC128[C-48][i*8+4];  /* 取字模码4 */
                        ZM[5]=ASC128[C-48][i*8+5];  /* 取字模码4 */
                        ZM[6]=ASC128[C-48][i*8+6];  /* 取字模码4 */
                        ZM[7]=ASC128[C-48][i*8+7];  /* 取字模码4 */

                        LCD_MoveTo(X+Lw,Y+i);          /* 定位左上角 */
                        for(m=0;m<8;m++)
                                {
                                        for(n=0;n<8;n++)
                                        {
                                                if((ZM[m] & 0x80)==0x80)
                                                        LCD_DATA(COLOR[Fcolor]);/* 字模点为1显示前景色 */
                                                else                                           /* 字模点为0显示原底色或背景色 */
                                                { if(Bcolor==80)  LCD_MoveTo(X+Lw+j*64+m*8+n,Y+i);   /* 透明显示模式: 仅地址+1定位 */
                                                         else LCD_DATA(COLOR[Bcolor]);               /* 正常显示模式:背景色 */
                                                }
                                                ZM[m]<<=1;
                                        }
                                }/* 水平16点显示完毕 */
    } Lw=Lw+64; /* 水平坐标位移 */
  }             /* 一位数字显示完毕  */
}

dong***

你好版主，我刚才发了一遍，没看见在哪里，再发一遍吧，我按你的函数照猫画虎写了一个显示128*64大的数字，其他都正常，只是背景是透明色不能正常显示，想了很长时间不知道怎么改，麻烦给我看看

程序如下;

///*===================================================================================================
//** 在单色LCD液晶显示屏显示128*64点阵数字串函数
//** 调用参数: X列Y行坐标, * str串指针, Fcolor字前景色,Bcolor字背景色,约定:色号80为透明,Len指定长度
//=====================================================================================================*/
void LCD_A128(u16 X,u16 Y, char *str,u8 Fcolor,u8 Bcolor,u8 Len)/* X(0-319) Y(0-479) */
{
  u8 m,n,C,ZM[8];
  u16 i,j,L,Lw=0;
  L=Len;                             //strlen(str);
  for(j=0;j<L;j++)
  {
                C=str[j];                        /* 逐个显示字符串 */
    for(i=0;i<128;i++)  /* 写24行 */
    {
                        ZM[0]=ASC128[C-48][i*8];    /* 取字模码1 */
                        ZM[1]=ASC128[C-48][i*8+1];  /* 取字模码2 */
                        ZM[2]=ASC128[C-48][i*8+2];  /* 取字模码3 */
                        ZM[3]=ASC128[C-48][i*8+3];  /* 取字模码4 */
                        ZM[4]=ASC128[C-48][i*8+4];  /* 取字模码4 */
                        ZM[5]=ASC128[C-48][i*8+5];  /* 取字模码4 */
                        ZM[6]=ASC128[C-48][i*8+6];  /* 取字模码4 */
                        ZM[7]=ASC128[C-48][i*8+7];  /* 取字模码4 */

                        LCD_MoveTo(X+Lw,Y+i);          /* 定位左上角 */
                        for(m=0;m<8;m++)
                                {
                                        for(n=0;n<8;n++)
                                        {
                                                if((ZM[m] & 0x80)==0x80)
                                                        LCD_DATA(COLOR[Fcolor]);/* 字模点为1显示前景色 */
                                                else                                           /* 字模点为0显示原底色或背景色 */
                                                { if(Bcolor==80)  LCD_MoveTo(X+Lw+j*64+m*8+n,Y+i);   /* 透明显示模式: 仅地址+1定位 */
                                                         else LCD_DATA(COLOR[Bcolor]);               /* 正常显示模式:背景色 */
                                                }
                                                ZM[m]<<=1;
                                        }
                                }/* 水平16点显示完毕 */
    } Lw=Lw+64; /* 水平坐标位移 */
  }             /* 一位数字显示完毕  */
}

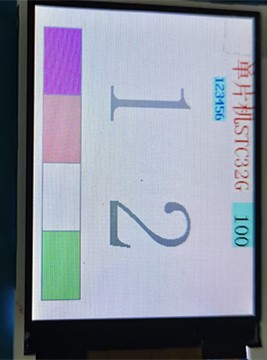

现在这个式子背景色80时只显示前两位，中间一个空格，第三位无法显示，

浦江***

dong*** 发表于 2025-10-6 15:36
你好版主，我刚才发了一遍，没看见在哪里，再发一遍吧，我按你的函数照猫画虎写了一个显示128*64大的数字， ...

未经跟踪调试, 仅粗看了一下源程序代码, 基本是无大问题.
这个函数新增了一个约定, 就是当色号为80时, 可实现背景色透明, 以适应某种需要.

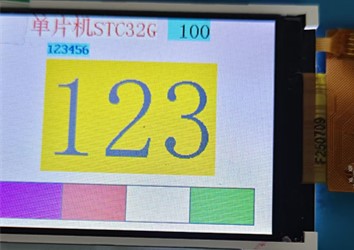

根据上述图片看, 当采用80色号时, 字符的间隔变大了, 如果屏幕像素足够大的话, 1 2 3 也是能显示的.
现在的问题主要看来是在于红色字体部分...
你新增了一个Lw的变量, 可能是多于的.
当一个字符显示完毕后, 又执行了 Lw=Lw+64;
其实x坐标的右移动作已经包含在j变量之中了, 后面有j*64就是解决位移的.
再执行Lw=Lw+64; 再右移64点, 就使得字符间隔不变大了.
因此我估计可省去Lw变量和Lw=Lw+64;语句..
那么为什么当使用非80色号时, 显示是正常的呢? 因为不需要空移坐标, 只管显示色点,坐标地址是自动递增的,红色部分语句是不执行的. 所以显示正常.

ygy***

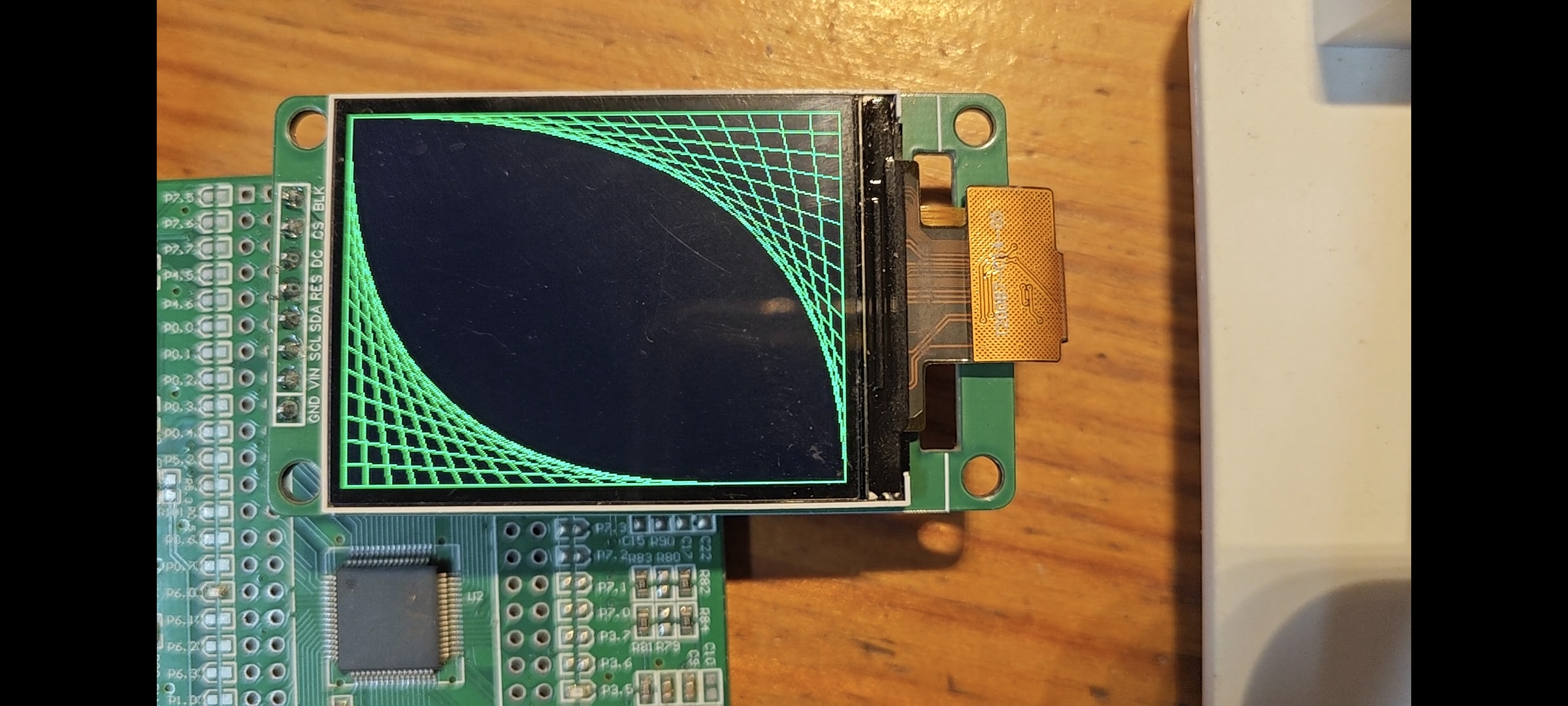

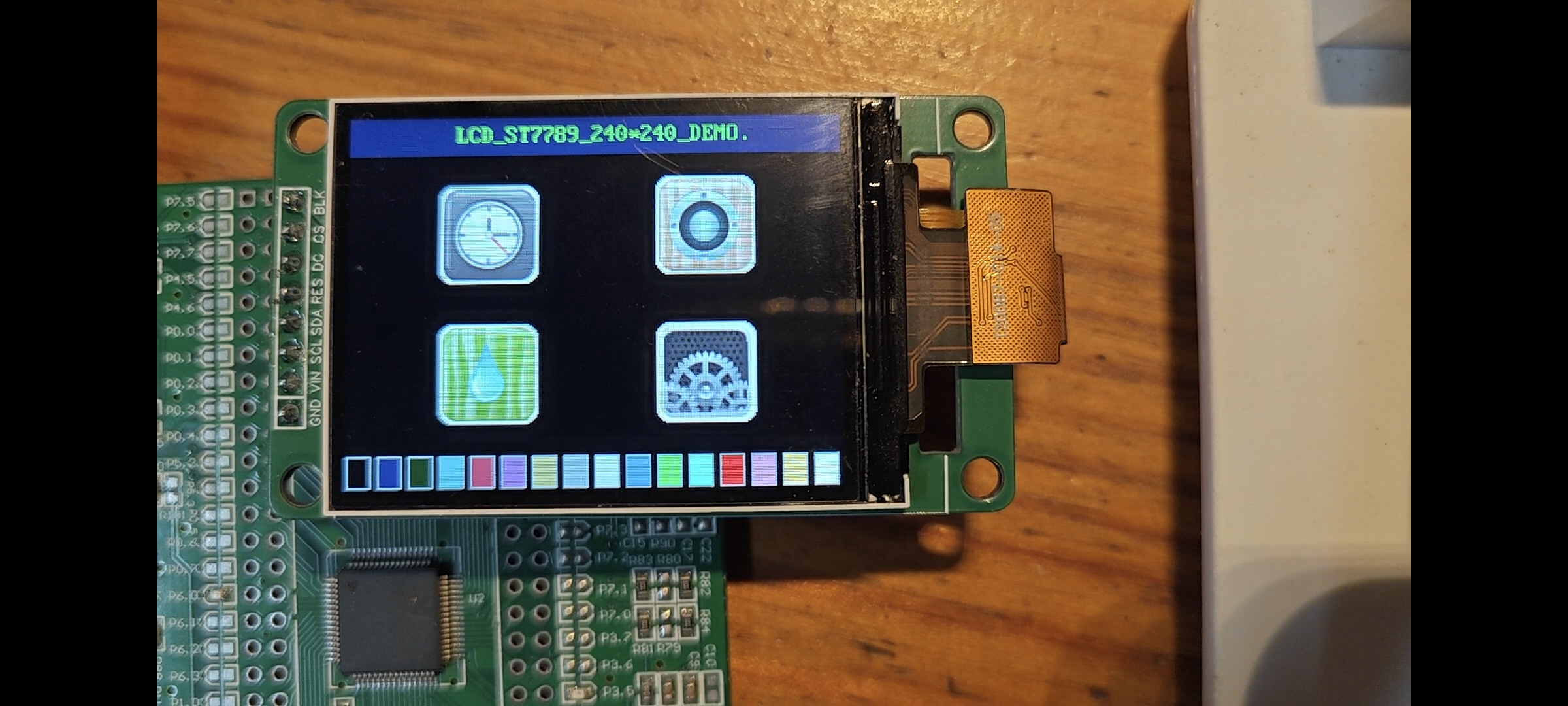

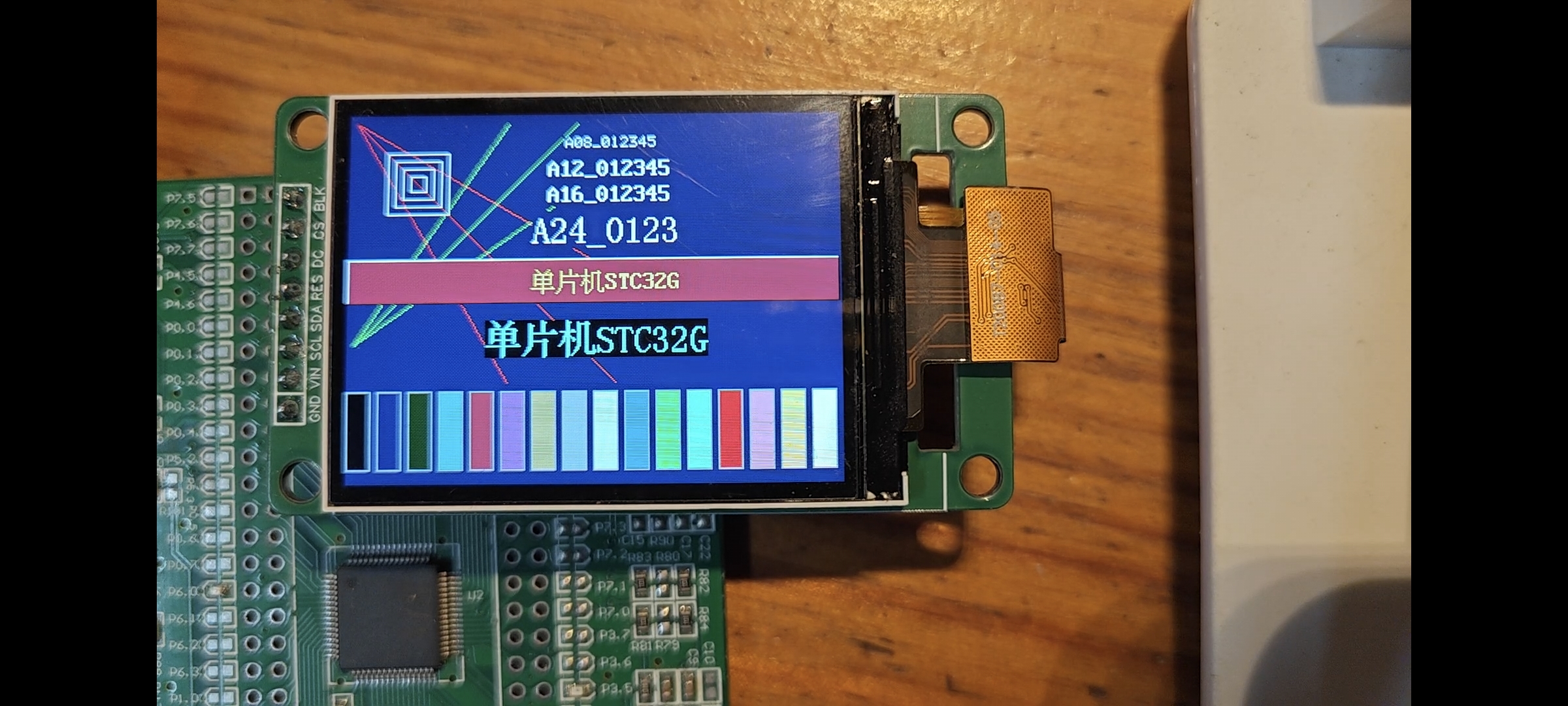

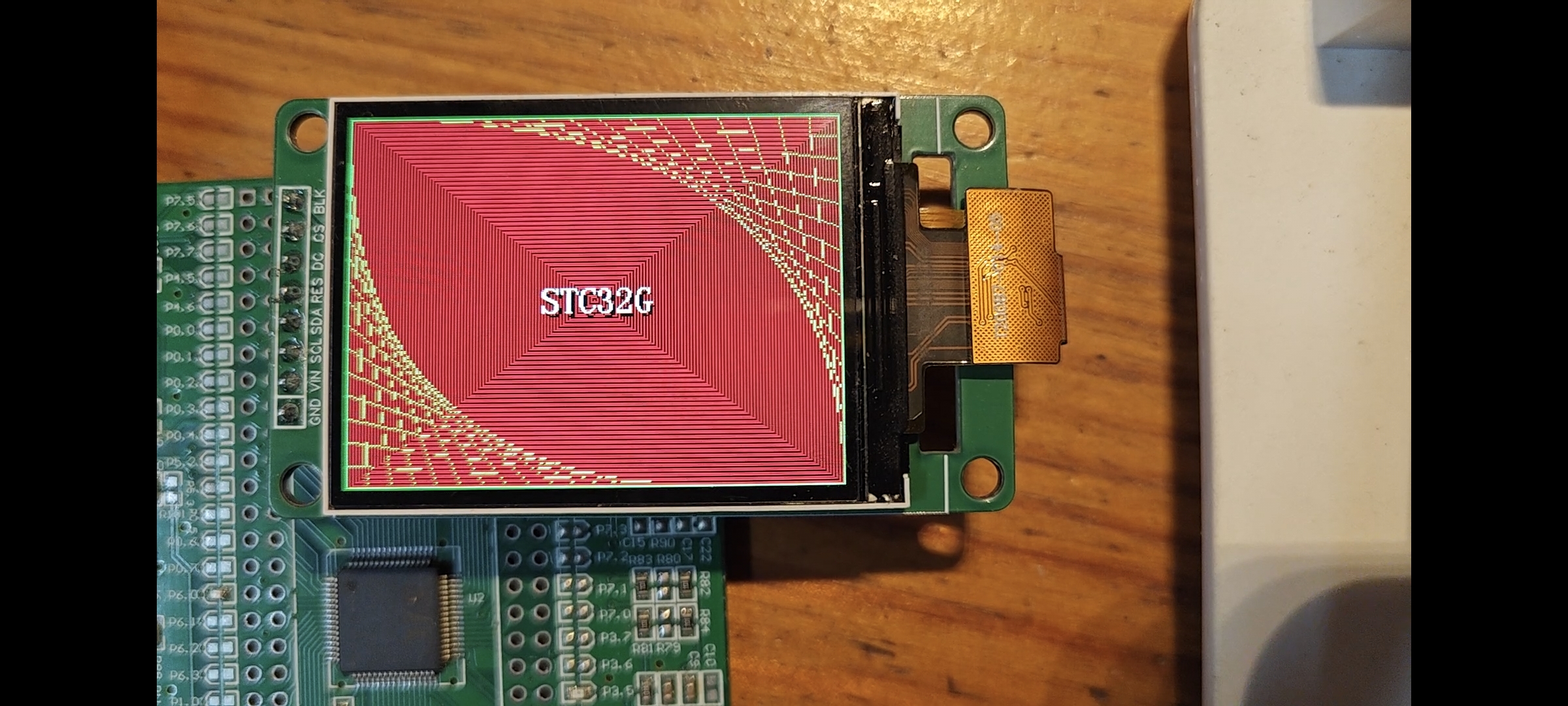

感谢版主提供的例程，已在屠龙刀上验证成功

另，编程时左边栏确实存在两个STG32.h的情况，是因为

Main.C : #include "STC32G.h"

LCD_7789.H : #include <STC32G.h>

LCD_7789.C : #include <STC32G.h>

这三处引用的写法不同，不影响使用

浦江***

ygy*** 发表于 2025-10-9 19:12
感谢版主提供的例程，已在屠龙刀上验证成功

dong***

版主你好，我遇到两个问题，帮忙分析分析
1、有几种颜色刷屏，屏幕就不能正常工作了，把他放能刷屏颜色后面（多颜色刷屏）他就能正常刷屏，放到第一就不行，
2、定时器无法正常工作，有几个数据我用定时器200ms更新一次，刚开始行，现在又不行了，（需要等上1-2分钟才能显示200ms刷新的内容）最后我把pwm，AD,都删除，只剩下屏幕和定时器，把屏幕的语句都屏蔽了，定时器0刚开始就工作，加上几条显示语句，定时器就又不工作了等上12分钟才能工作，你帮忙分析分析什么原因（这个问题我找到了。是刷新的时间太短，而且我用的是if（t1==200），屏幕任何一个传输数据都可能超过200ms，运行到if（t1==200），t1已经大于200ms就无法进入if语句了，应使用t1>200ms就可以了）今晚上弄了两个多小时

浦江***

dong*** 发表于 2025-10-10 19:17
版主你好，我遇到两个问题，帮忙分析分析
1、有几种颜色刷屏，屏幕就不能正常工作了，把他放能刷屏颜色后面 ...

遇到两个问题?
第一个问题表述得比较抽象, 不太理解是啥意思. 若有源代码列出, 可能好思考和解释一些.
第二个问题原因已经找到了(红色字描述的),就不需要分析解释了吧.
不过用  if（t1==200）这样的语句, 好像不是定时器中断方式. 而像是软件循环延时方式.为了确保运行可靠不漏掉执行时机, 一般用if（t1>=200）{ ... ; t1=0;  } 较好些.... 若有具体代码,就好说一些.

ygy***

浦版，请问如何在显示屏屏幕上显示数组中的16进制？如一个数组的A[0][0]里面是05f0，我这显示出来是它的十进制1520，该怎么让它显示0x5f0或者是05f0或者5f0也行

浦江***

ygy*** 发表于 2025-10-30 08:47
浦版，请问如何在显示屏屏幕上显示数组中的16进制？如一个数组的A[0][0]里面是05f0，我这显示出来是它的十 ...

这位朋友你好!
如果A[0][0]里面的数据是0x05F0, 首先如果是一个2字节的数据, 常言是无符号短整型数据.
那么,它的十进制数值确实就是1520.
那么如果要想让它以16进制的形式显示, 可以利用标准C语言中的格式化语句,就是sprintf()函数.
具体是这样的:
先定一个字符串变量, 比如:
char S[16];                         //长度为16个字节的字符串S. 大于你要显示的位数即可..
再把一个0x05F0的数据, 格式化地转到字符串S中去,
sprintf(S,"%04X",A[0][0]);   //以"05F0"的格式显示
最后显示这个字符串就好啦.   比如:
LCD_A16(10,10,S,15,0,4);   //这样就在屏幕的x=10,y=10坐标处开始显示"05F0"了.4个字符.
更进一步的理解:
这 "%04X",就是格式化指令:
%  后说明将要显示的变量所占的位置,
04  表示4个字符, 前面有0,表示前导0要显示的
X   表示是16进制格式(大写)
如果把"%04X"写成"%4X", 那么前导0熄灭了. 就是显示  5F0, 也占4字符宽度位置, 不过前面是用空格填充的.
如果想显示: A[0][0]=0x05F0, 上述语句可以这样写:
sprintf(S,"A[0][0]=0x%04X",A[0][0]);   //这种情况更常用和实用.
LCD_A16(10,10,S,15,0,14);   //这样就在屏幕的x=10,y=10坐标处开始显示"A[0][0]=0x05F0",一共14字符.

这样说,清楚吗?

ygy***

谢谢浦版，sprintf确实挺好用，不过，在使用中发现，因为我不知道输出的数组的准确长度，LCD_A24((i-2)*60,80,buffer,15,1,12);这句试了几个数字12-20好像都不对，导致显示乱码。又发现，LCD_H24((i-2)*60,102,buffer,15,1); 这样的语句却能正确显示数组的内容，不知何故。代码如下：

//===========================================================
// OLED 1.3" 彩色显示屏 240*240 实验程序
// 驱动: ST7789
// 基于: STC32G12K128芯片实验板编程 屠龙刀三核心实验板
// 整理:编程: 浦晓明(浦江一水) For 国芯论坛 2024-06-28 PXM
//===========================================================
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include "STC32G.h"
#include "LCD_7789.H"
#include "PIC.H"
#define u8  unsigned char
char buffer[100];
int i;
unsigned cancode[4][6]=
{
                {0x5f0,4,0xe4,0xff,0x00,0x00},
                {0x5f0,4,0x00,0x00,0x00,0x00},
                {0x3c0,4,0xa0,0xa0,0x03,0x00},
                {0x3c0,4,0x00,0x00,0x00,0x00},
};

u8 len =sizeof(cancode[0])/sizeof(cancode[0][0]);//二维数组列数 = sizeof(array[0])/sizeof(array[0][0]);
                                                                                                 //二维数组行数 = sizeof(array)/sizeof(array[0]);


void Delay1ms(void)        //@22.1184MHz
{ unsigned char data i, j;
  _nop_();_nop_();
        i = 22;        j = 128;
        do
        {        while (--j);
        } while (--i);
}
void Delayms(unsigned int count)
{ unsigned int i;
  for(i=0;i<count;i++)
  Delay1ms();
}
//主程序入口
void main(void)
{
  //IO端口初始化
  WTST  = 0; //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
//EAXFR = 1; //扩展寄存器(XFR)访问使能
  CKCON = 0; //提高访问XRAM速度
  P0M1 = 0x00;   P0M0 = 0x04;   //设置为准双向口
  P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
  P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
  P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
  P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
  P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
  LCD_Init();
  LCD_CLS(1);               //蓝色清屏

  while(1)
  {

                        for(i=0;i<len;i++)
                        {
                                sprintf(buffer,"0x%02x",cancode[0][i]);
                                if(i<1)
                                {
                                        LCD_H24(0,50,buffer,15,1);
                                }
                                if(i>1)
                                {
                                        LCD_A24((i-2)*60,80,buffer,15,1,12);
                                        LCD_H24((i-2)*60,102,buffer,15,1);                                  //16点阵中西文混合显示字符串
                                }
                        }

  }
 }

复制代码

板子是屠龙刀板，屏是2.0寸ST7789,程序是在这个演示程序上略作改动。就图片中间那行，对应代码LCD_A24((i-2)*60,80,buffer,15,1,12);
