倦*** · 发表于 2024-6-30 08:33:54

神*** 发表于 2024-6-30 08:23
按我们实验箱尺寸来，否则无法安装

好的，已经在修改，对应实验箱尺寸以及定位孔位置

倦*** · 发表于 2024-6-30 08:40:37

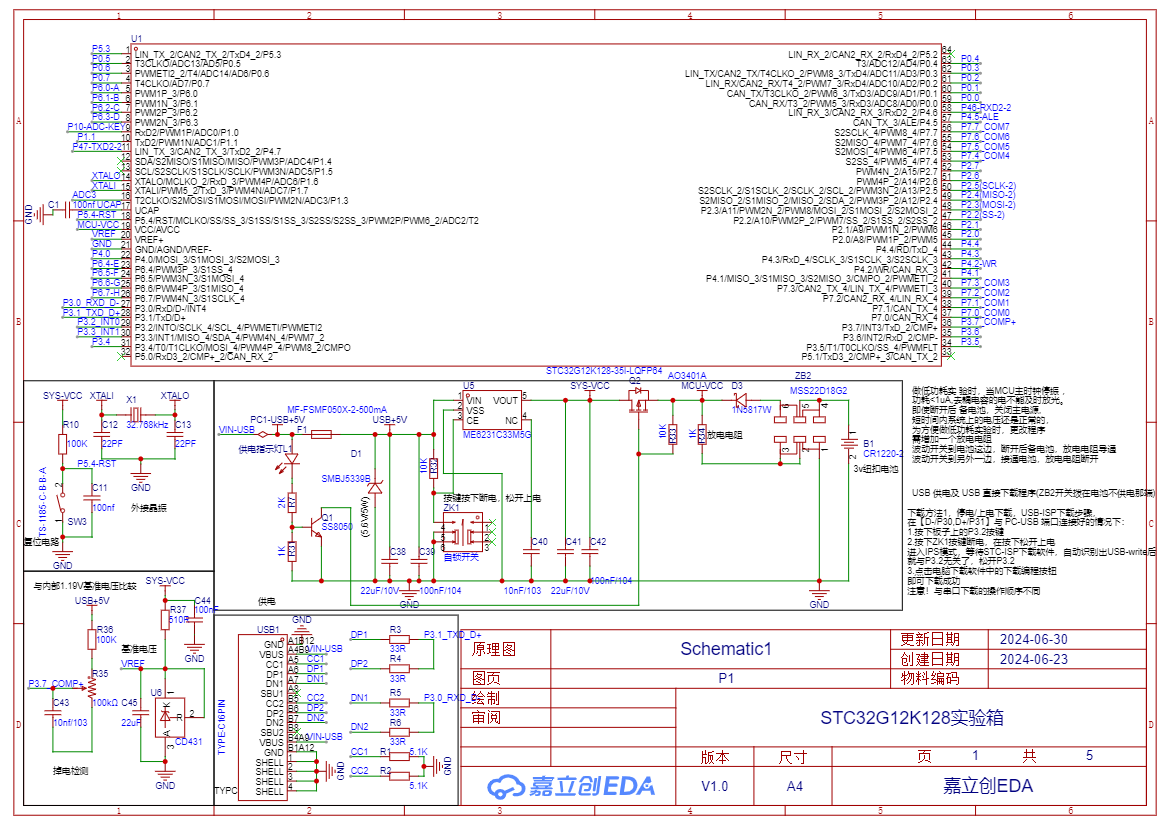

请检查一个原理图还有没有细枝末节的地方需要修改：

神*** · 发表于 2024-6-30 08:56:56

只看了图片，知到是认真前行的，
继续完成 PCB ！
建议将高清的原理图PDF发上来，
这样帮审核的朋友工作起来更方便

ys*** · 发表于 2024-6-30 09:40:02

强迫症看着难受，如果电路板空间够的话建议增加一针悬空即可。

倦*** · 发表于 2024-6-30 11:40:34

ys*** 发表于 2024-6-30 09:40
强迫症看着难受，如果电路板空间够的话建议增加一针悬空即可。

一针悬空咋接到蜂鸣器上？有点没看懂，我看到这里的时候都在想然后选择用两个排针跳线帽插上才能连接

ys*** · 发表于 2024-6-30 11:47:21

倦*** 发表于 2024-6-30 11:40
一针悬空咋接到蜂鸣器上？有点没看懂，我看到这里的时候都在想然后选择用两个排针跳线帽插上才能连接 ...

是增加一针，变成3针。

倦*** · 发表于 2024-6-30 11:48:31

ys*** 发表于 2024-6-30 11:47
是增加一针，变成3针。

哦哦行

LoveA*** · 发表于 2024-6-30 12:04:19

只需要画sch和pcb吗？不用打板验证吗？{:5_284:}

神*** · 发表于 2024-6-30 13:55:40

立创开源，立创是要打板验证的

NJ*** · 发表于 2024-6-30 14:30:49

螺丝垂直和水平的间距多少？多大的孔？
M3螺丝吧？
