立创开源, 32G12K128-USB/8H8K64U 实验箱, 奖励RMB1000

已绑定手机

872 主题	1万回帖	2万积分

积分: 25428

发表于 2024-6-29 10:13:50 | 显示全部楼层 |阅读模式

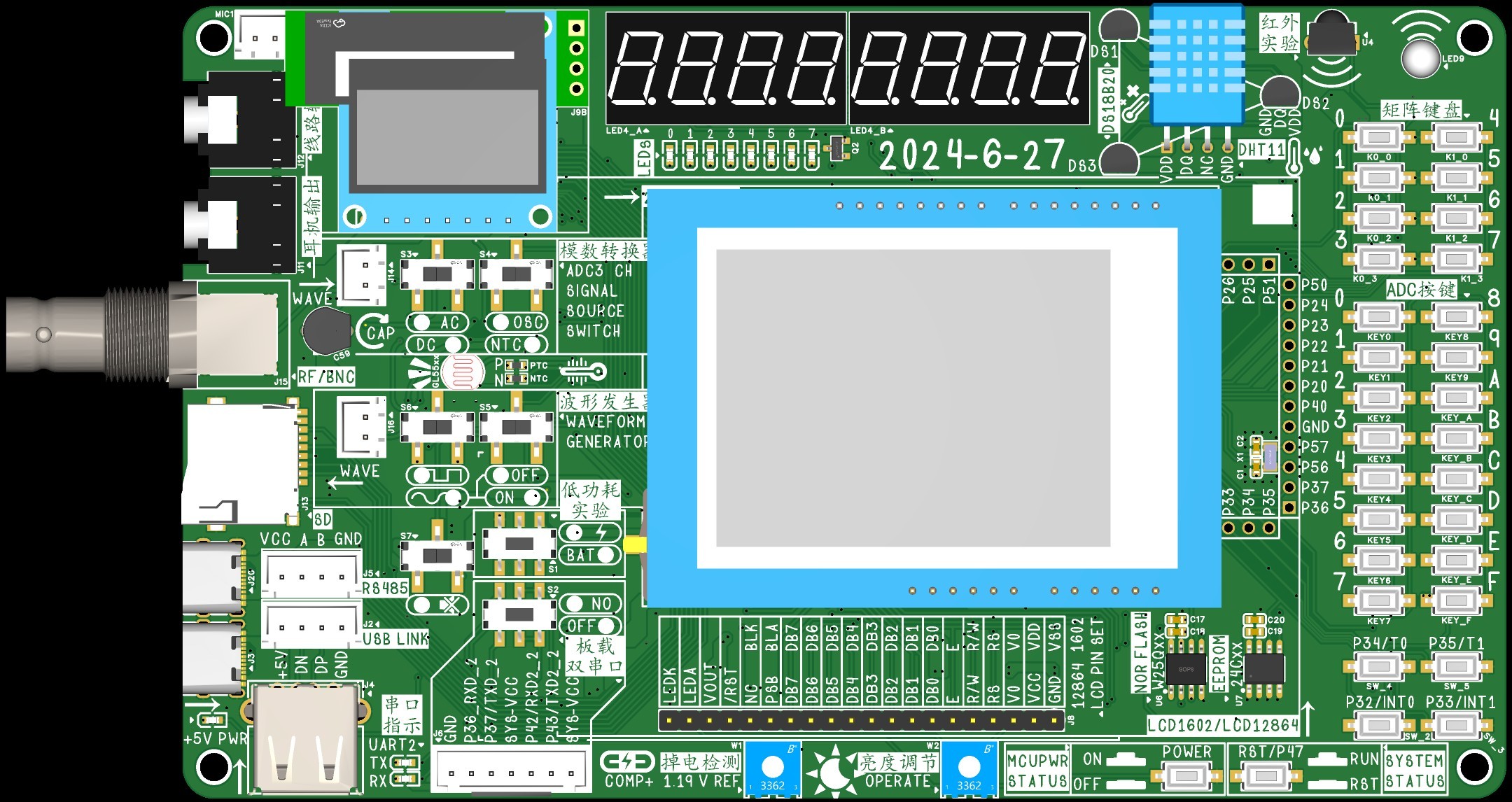

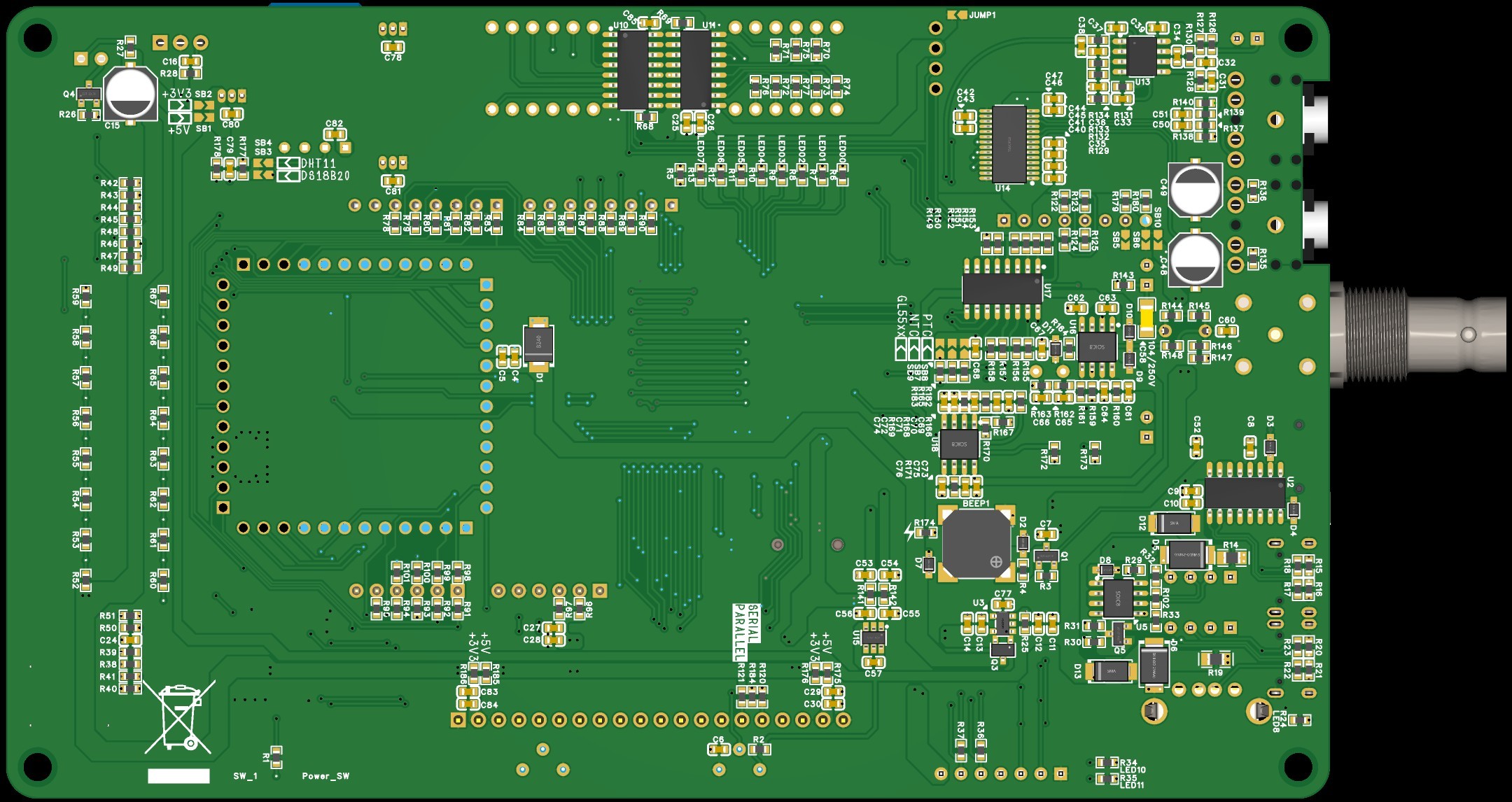

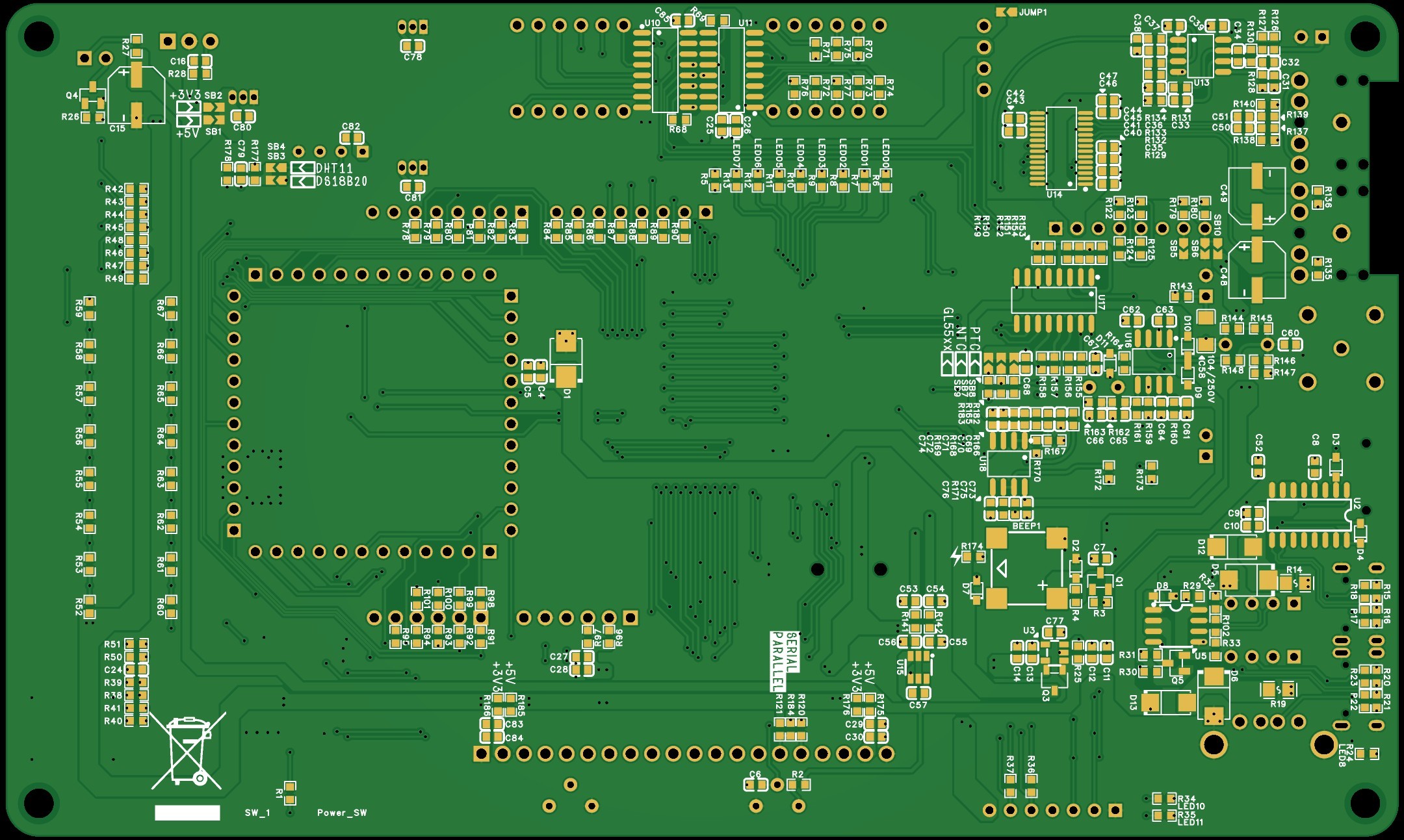

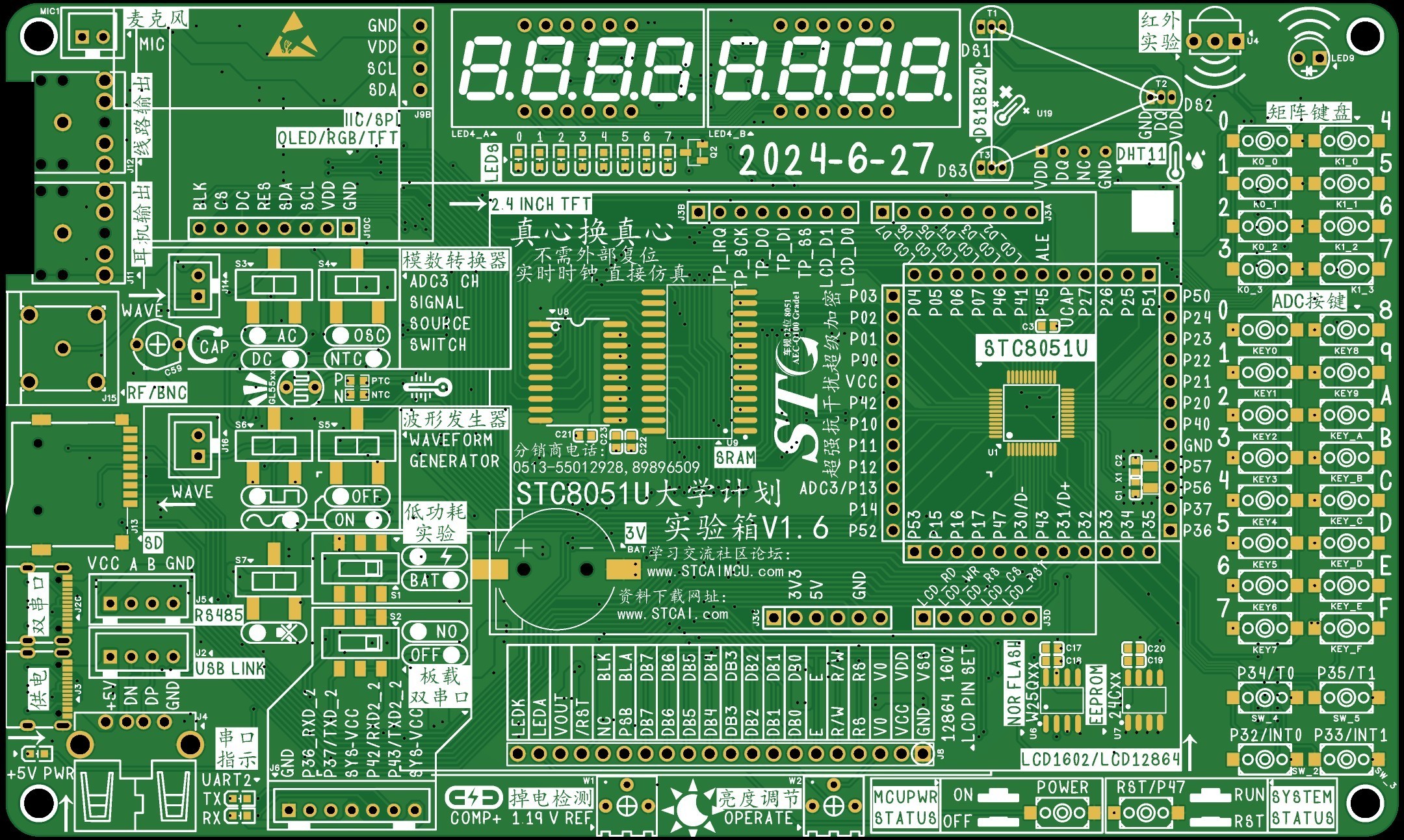

立创开源 | 32G12K128 兼容 8H8K64U 实验箱
===谁第一个将 SCH/PCB 设计出来，奖励RMB1000
32G12K128-USB 实验箱，示波器，波形发生器
===32位 8051，可以用 Keil C251 编译器
8H8K64U-USB 实验箱，示波器，波形发生器
===1T 8051，可以用 Keil C51/IAR/SDCC 编译器
32G12K128和8H8K64U管脚兼容

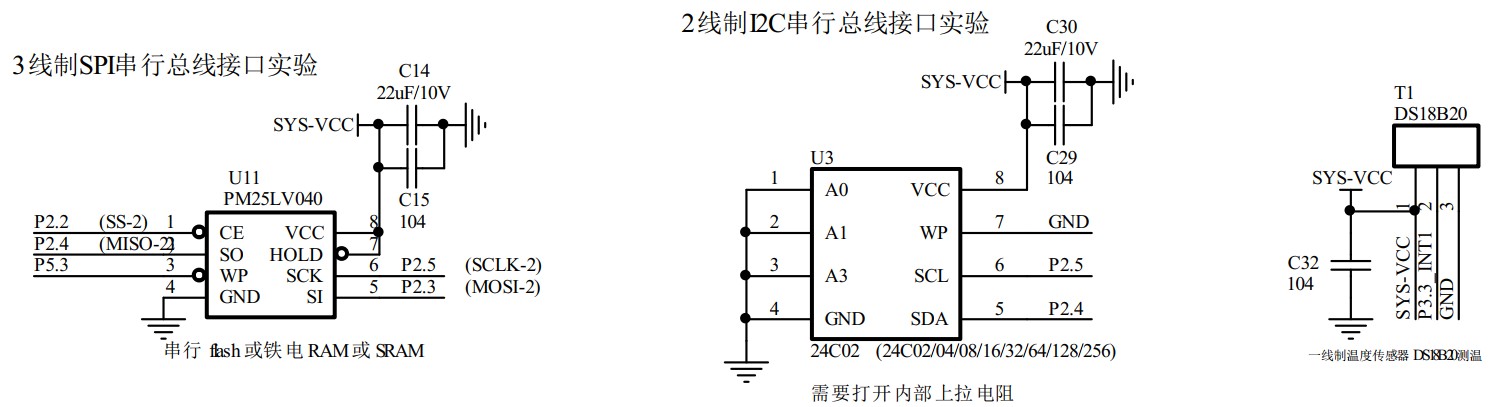

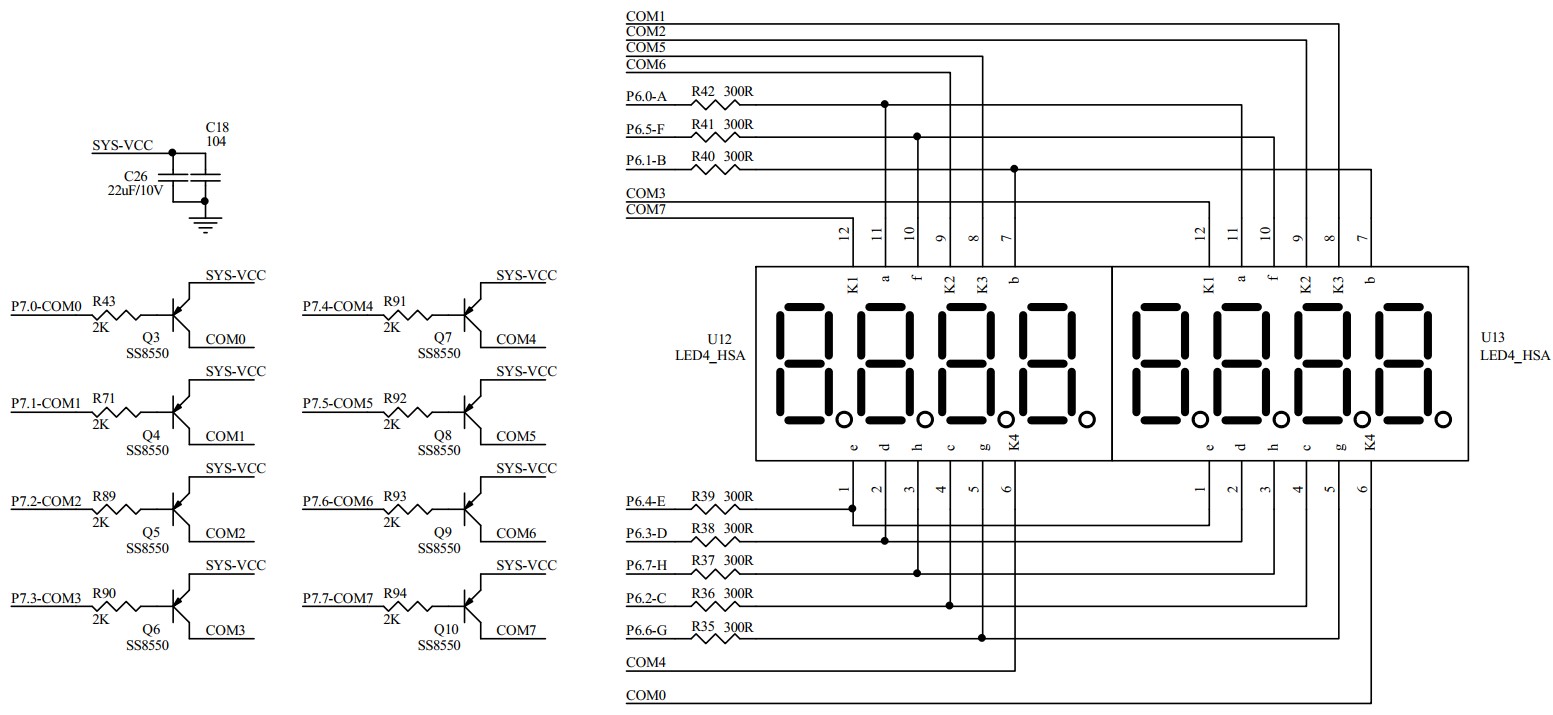

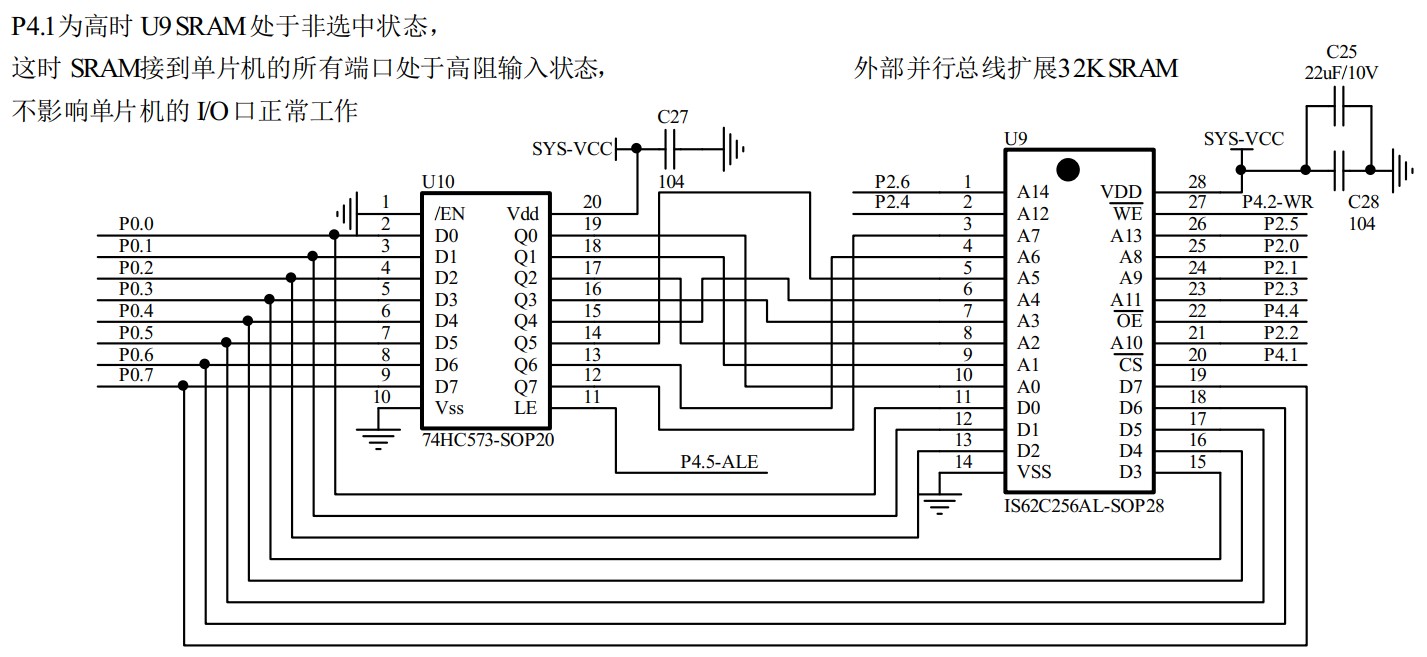

===实验箱同一个原理图/PCB，参考原理图见本楼附件
2024/6/29, 16:45 更新最新原理图, 见本楼附件



深圳国芯人工智能有限公司-芯片手册 (stcai.com) 手册下载

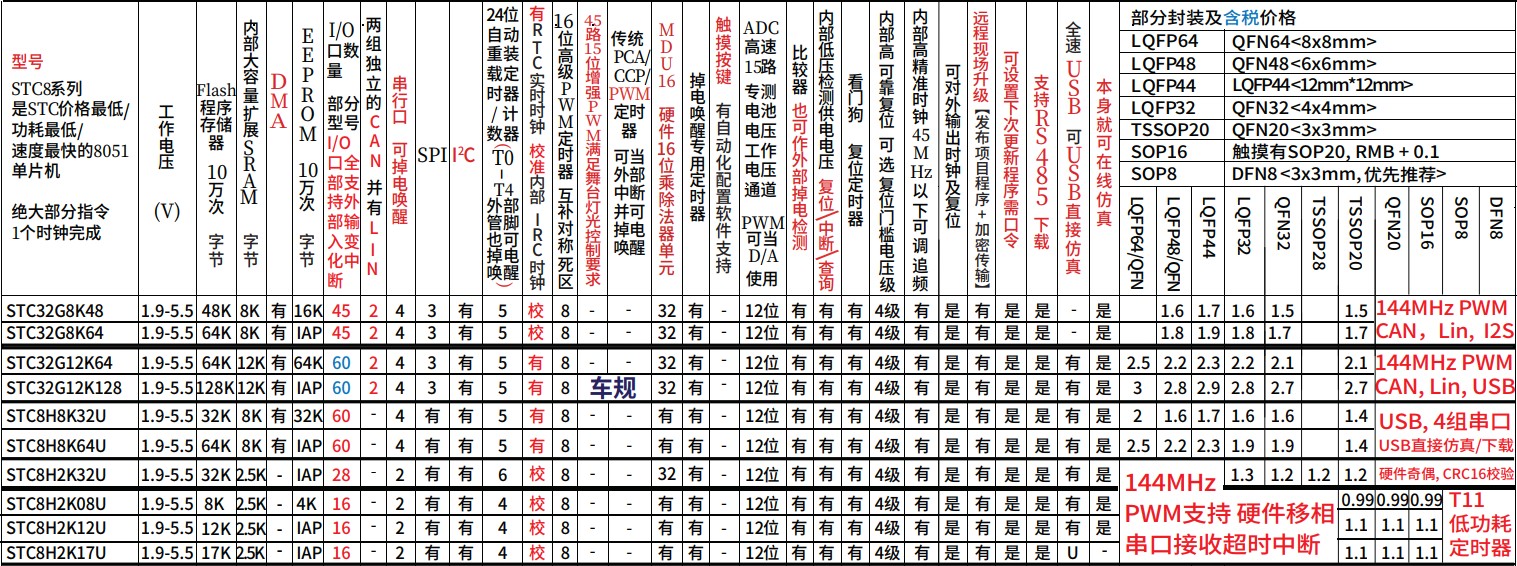

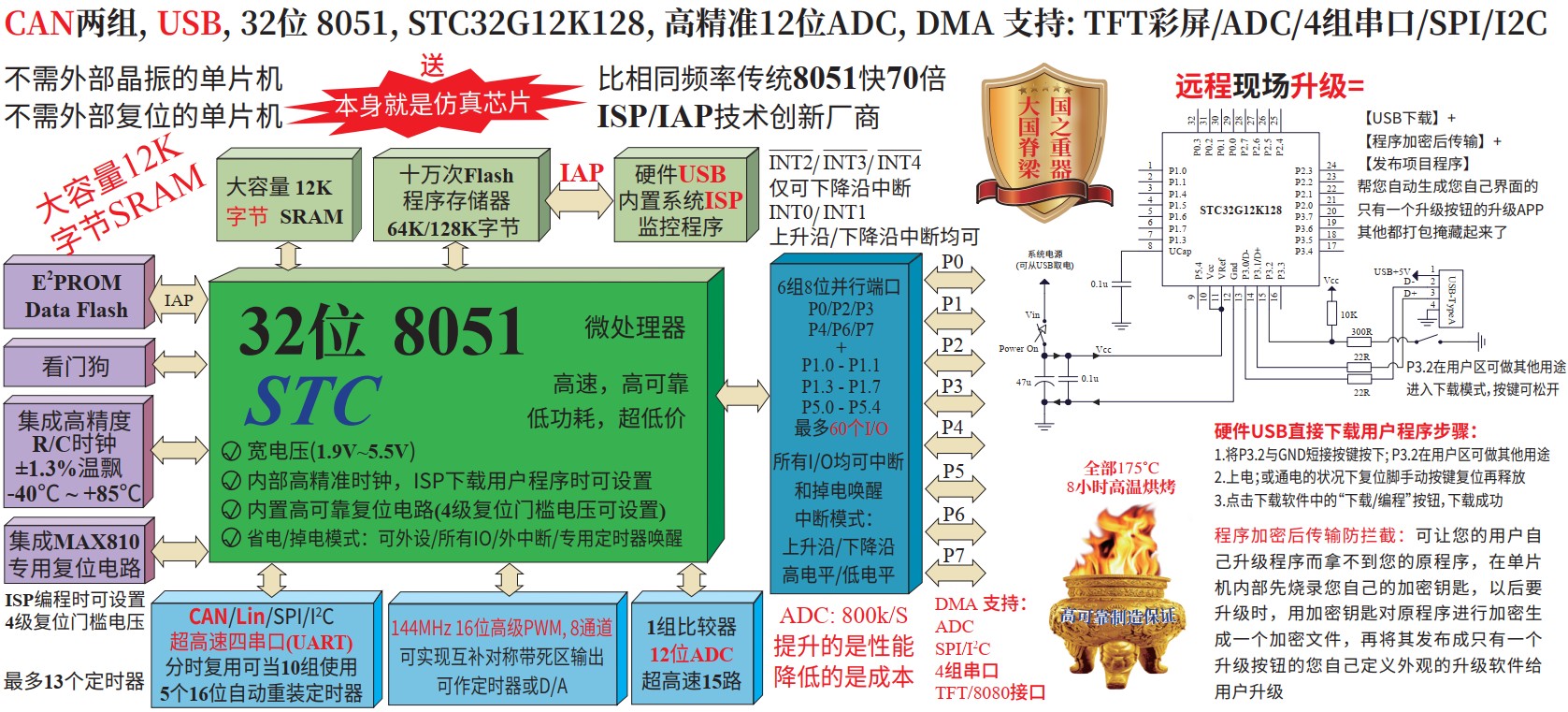

144MHz-PWM，16位PWM; 真12位ADC
USB, , 4组串口，I2C, SPI
LQFP64/48/44/32,TSSOP20 封装
===大批量供货中，正在增加 DSP 功能到 32G96K256

2024/6/29, 16:45 更新最新原理图, 见本楼附件

STC32G12K128实验箱V20-SCH1.pdf

276.58 KB, 下载次数: 351

STC32G12K128实验箱V20-SCH2.pdf

192.14 KB, 下载次数: 317

回复

使用道具举报送花

已绑定手机

872 主题	1万回帖	2万积分

积分: 25428

楼主| 发表于 2024-6-29 10:16:09 | 显示全部楼层










回复

使用道具举报送花

已绑定手机

872 主题	1万回帖	2万积分

积分: 25428

楼主| 发表于 2024-6-29 10:19:52 | 显示全部楼层








回复

使用道具举报送花

已绑定手机

872 主题	1万回帖	2万积分

积分: 25428

楼主| 发表于 2024-6-29 10:28:01 | 显示全部楼层



回复

使用道具举报送花

已绑定手机

872 主题	1万回帖	2万积分

积分: 25428

楼主| 发表于 2024-6-29 10:43:17 | 显示全部楼层


回复

使用道具举报送花

已绑定手机

872 主题	1万回帖	2万积分

积分: 25428

楼主| 发表于 2024-6-29 10:45:57 | 显示全部楼层


回复

使用道具举报送花

已绑定手机

872 主题	1万回帖	2万积分

积分: 25428

楼主| 发表于 2024-6-29 13:35:27 | 显示全部楼层

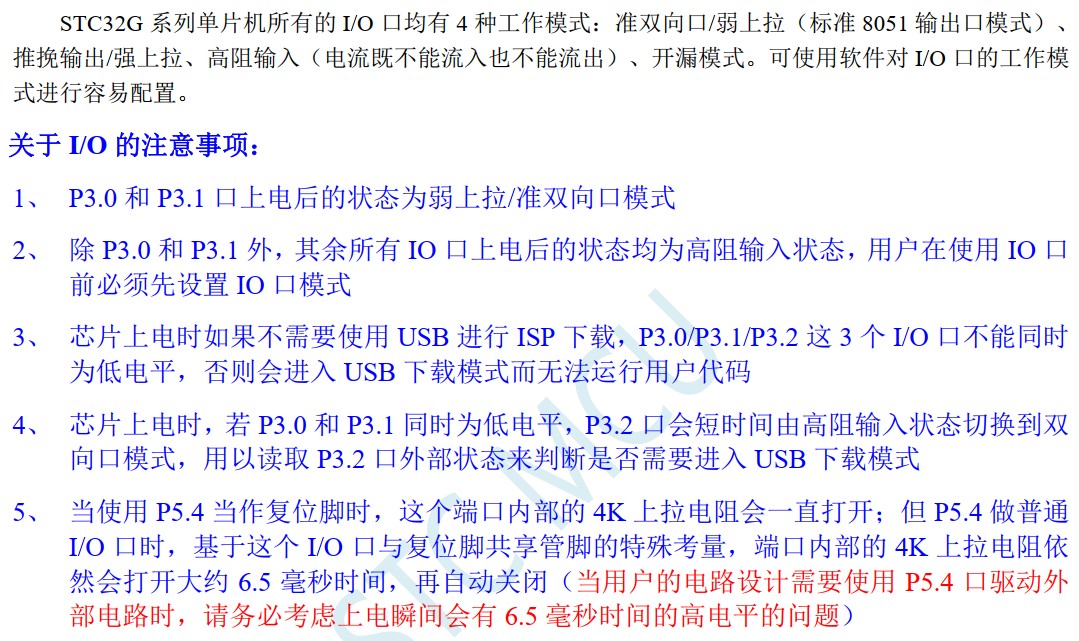

P5.4如是复位脚功能，则这会一直响声
===加个跳线，平常不接

回复

使用道具举报送花

2 主题	21 回帖	154 积分

积分: 154

发表于 2024-6-29 16:07:59 | 显示全部楼层

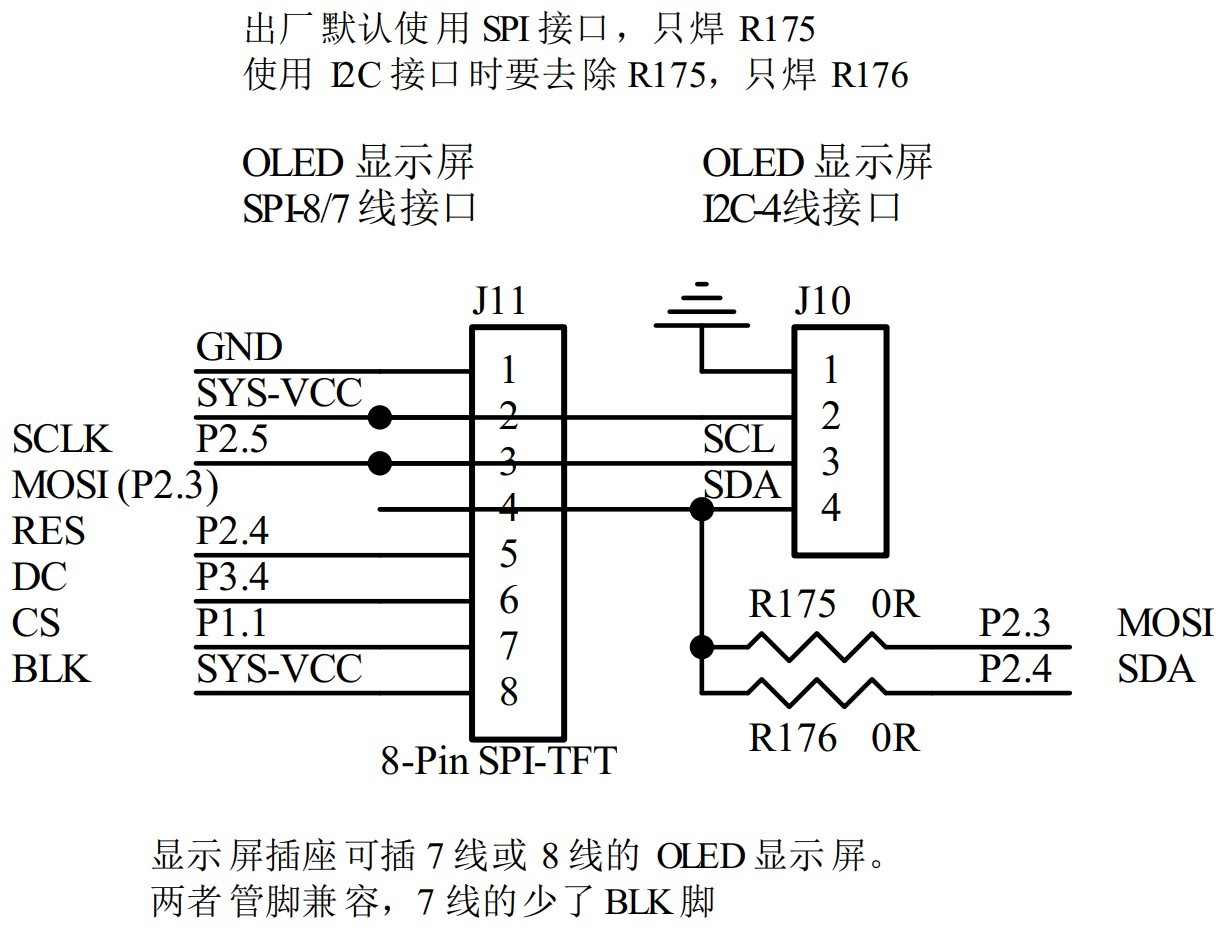

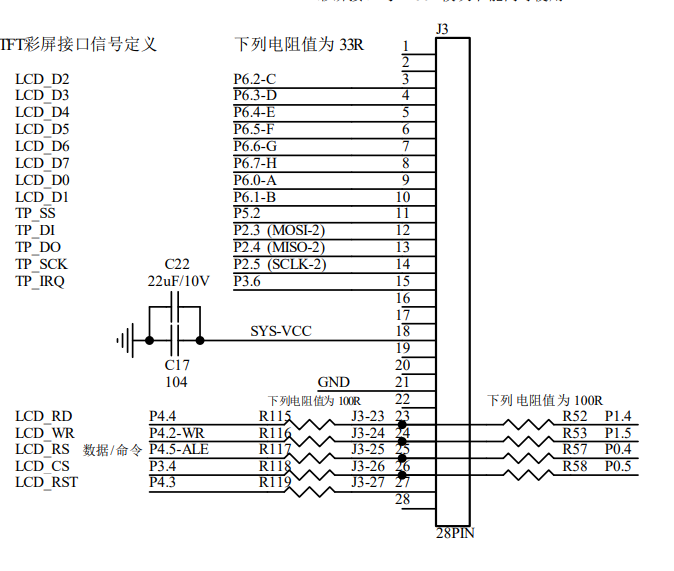

关于这个TFT彩票我们现在都是买模块成品然后排针插上去还有必要自己搭建电路焊接吗，感觉不需要了

TFT (2).png

回复

使用道具举报送花

2 主题	21 回帖	154 积分

积分: 154

发表于 2024-6-29 16:16:19 | 显示全部楼层

这个D二极管是选用啥型号啊？


点评

丝印S4，型号;1N5817~5819均可，小封装。详情回复发表于 2024-6-29 18:29

等梁工来回答发表于 2024-6-29 17:34

回复

使用道具举报送花

已绑定手机

872 主题	1万回帖	2万积分

积分: 25428

楼主| 发表于 2024-6-29 17:31:53 | 显示全部楼层

2024/6/29, 16:45 更新最新原理图

===见顶楼附件

STC32G12K128实验箱V20-SCH1.pdf
