STC8051U大学计划实验箱V1.0 - 嘉立创复刻项目 - NO.2 | 鼓励已发

神*** · 发表于 2024-6-26 07:49:09

1，电源开关要在 P3.2按键附近
===方便停电/上电下载
2，定位尺寸按我们实验箱的来
===方便安装

另外一块板的【电源按键和 P32按键】的位置关系

1，电源开关要在 P3.2按键附近
===方便停电/上电下载

四*** · 发表于 2024-6-26 12:22:01

本帖最后由四汐于 2024-6-26 22:26 编辑

砥砺前行，勇攀高峰，登高望远，笑傲江湖
===STC8051U实验箱，继续前行
目前已更新：
1、7线SPI更新为8P
2、现在不仅可以使用IIC、SPI模式的OLED屏幕，
3、还可以兼容绝大部分8P的TFT彩屏。

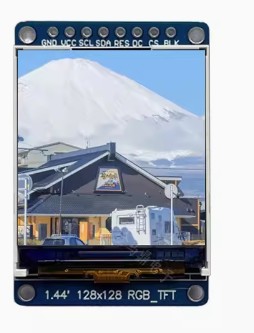

例如这种屏幕（图片截自淘宝）

2、电源开关已移回P32附近。
3、S8550朝向已更正。
4、预留2种大尺寸TFT屏幕的位置，但未接线。使用哪些引脚需要考虑。
5、PCB在原版的基础上，已重新布局。

现贴上电路图：

页1

页2

页3（新屏幕的通讯引脚暂未考虑好，广大网友有什么好的建议吗?）

PCB原理图：

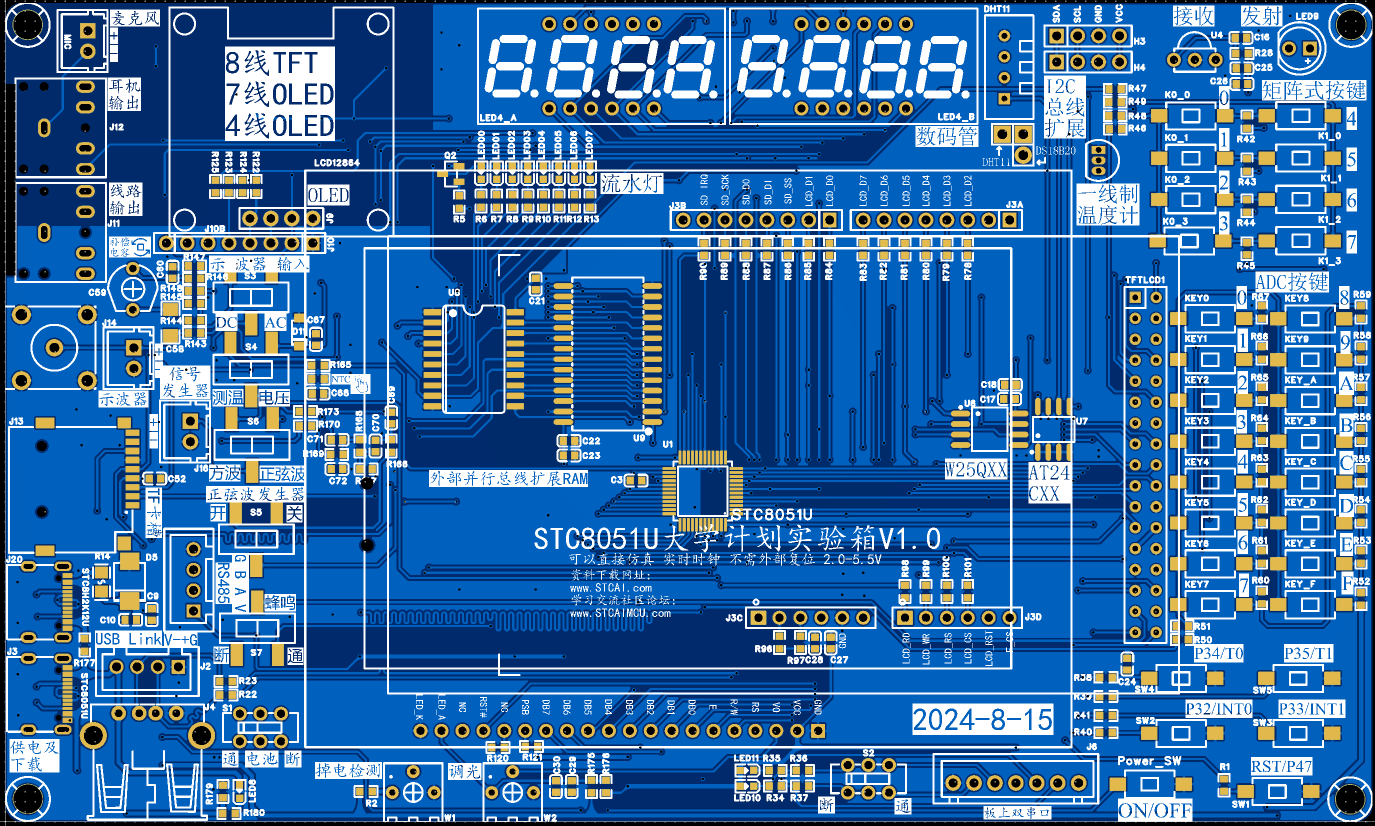

顶面

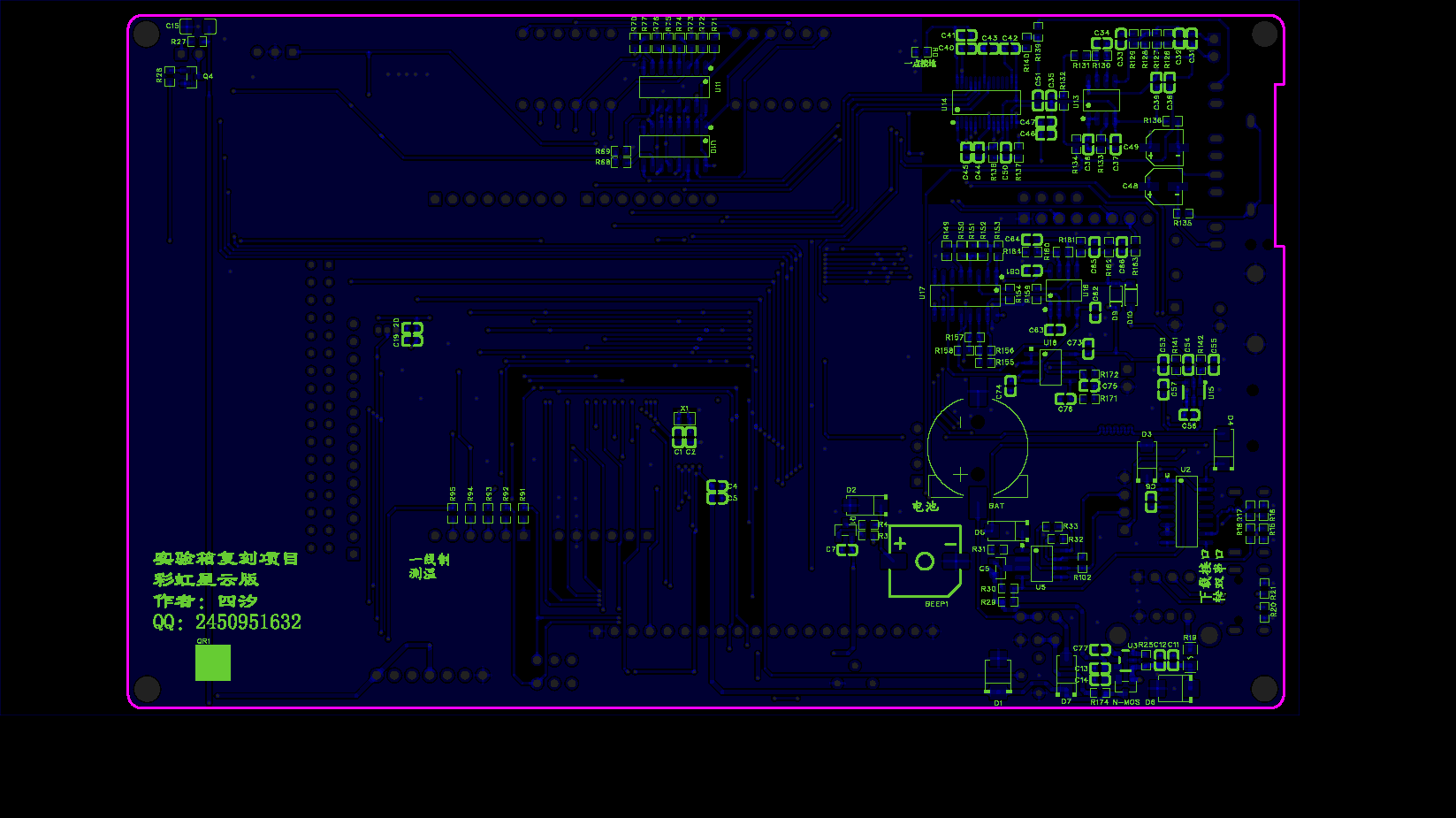

反面

3D图也看一眼叭：

两块新屏幕的封装大概如下：

SCH_STC8051U实验箱V1.0_2024-06-26.pdf (2.45 MB, 下载次数: 130)

PCB_彩虹星河版_黑白版_2024-06-26.pdf (6.19 MB, 下载次数: 128)

PCB_彩虹星河版_彩色版_2024-06-26.pdf (6.07 MB, 下载次数: 125)

PCB_彩虹星河版_彩色版_无器件属性_2024-06-26.pdf (3.85 MB, 下载次数: 121)

神*** · 发表于 2024-6-26 21:32:21

砥砺前行，勇攀高峰，登高望远，笑傲江湖
===STC8051U实验箱，继续前行

神*** · 发表于 2024-6-26 21:46:02

神*** · 发表于 2024-6-29 21:27:07

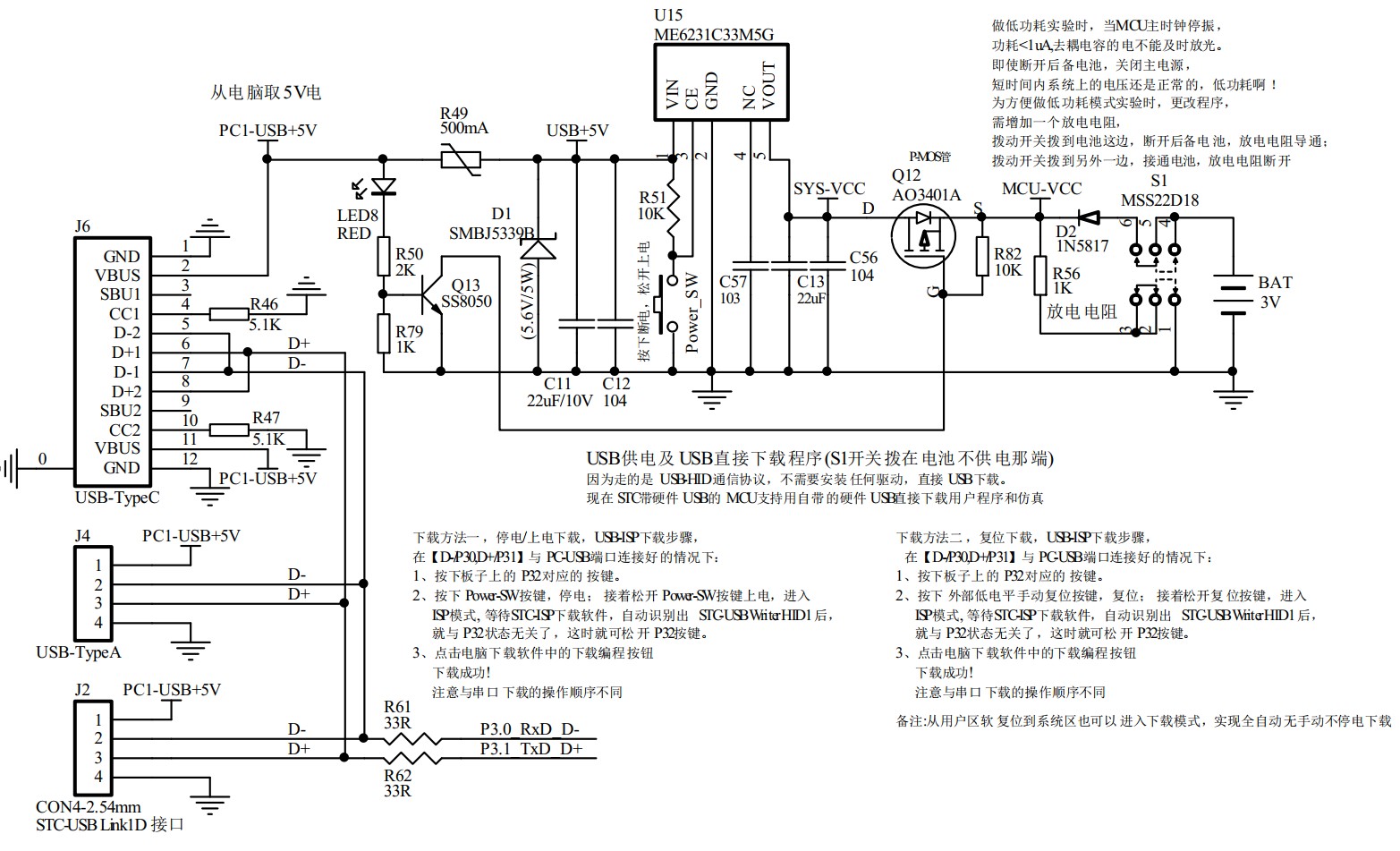

STC8051U实验箱，2024/6/29, 17:45 分，原理图做了部分完善


防止外部无电时，电池的电经过 MOS管跑到外面的外设


楼主的建议，增加对 8-Pin SPI-TFT彩屏的支持

梁*** · 发表于 2024-8-15 11:49:04

测试发现需要修改的地方：

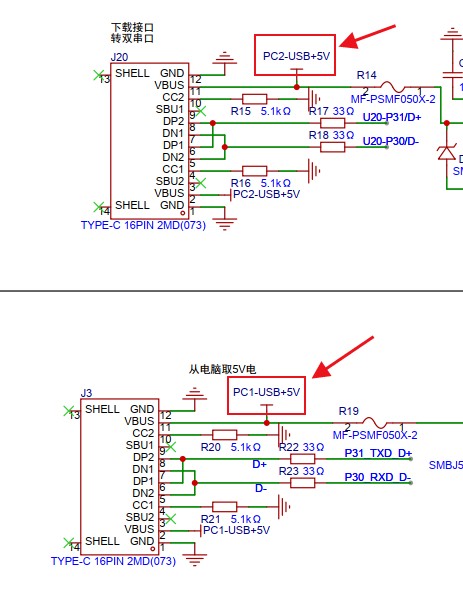

1、由于两个TYPE-C供电是独立的，当只有一个TYPE-C供电时，另一个TYPE-C无电源，导致两个MCU相连的IO存在倒灌电流，会干扰IO功能，所以建议在两个PC1_USB+5V与PC2_USB+5V之间串联10欧姆电阻：
