STC8051U大学计划实验箱V1.0 - 嘉立创复刻项目
活动原贴：
STC8051U 可以动了，51新时代全面来临，单片机创意设计大赛 @【STC & 嘉立创EDA】
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=9055(出处: 国芯技术交流网站)

资料来源：

https://www.stcaimcu.com/forum.php?mod=redirect&goto=findpost&ptid=9055&pid=86899



项目详情：
★使用嘉立创EDA实现对 STC8051U大学计划实验箱V1.0 的电路原理图及PCB图复刻。
★主控芯片：STC8051U-LQFP48(可以直接仿真，不需外部晶振，不需外部复位，宽电压 2.0～5.5V)
★晶振：支撑内部高速晶振、外部32768Hz低速晶振
★支持USB供电，USB下载，USB仿真电路，USB-TypeC，USB-TypeA，普通4芯插座，下载仿真接口。



实验箱所包含的功能：

1、掉电检测
2、蜂鸣器
3、8个独立LED指示灯
4、串口转485
5、SPI通信操控W25Q80
6、IIC通信操控AT24C02
7、采用STC8H2K12U芯片实现USB转双串口
8、红外发射器及红外接收器
9、4个独立中断按键
10、2*4 矩阵式键盘
11、16个ADC按键
12、外部并行总线扩展32K SRAM
13、8位数码管
14、OLED显示屏接口（4线IIC、7线IIC、7线SPI），现可兼容8线TFT彩屏
15、LCD12864显示屏
16、2.4寸TFT触摸彩屏（UNO版），后续将兼容34P版触摸彩屏（16bit）及18P版触摸彩屏

17、话筒采集放大电路（用于数字录音）
18、2个3.5mm耳机接口实现 线路输出+电子音量+耳机放大输出
19、TF卡插座
20、示波器输入电路、数控放大和负电压电路
21、PWM作DAC电路
22、示波器波形采集电路
23、一线制温度传感器 DS18B20 测温
24、NTC测温
25、纽扣电池

26、板子还有部分空余位置，欢迎广大网友提供建议

嘉立创原理图及2D、3D图：

原理图1

电路原理图a

原理图2

电路原理图b

原理图3

电路原理图c（该为新增的TFT触摸彩屏部分，暂未考虑好使用哪些引脚）

PCB底

PCB原理图（顶面）

PCB底

PCB原理图（底面）

2D顶

2D视觉图（顶面）

2D底

2D视觉图（底面）

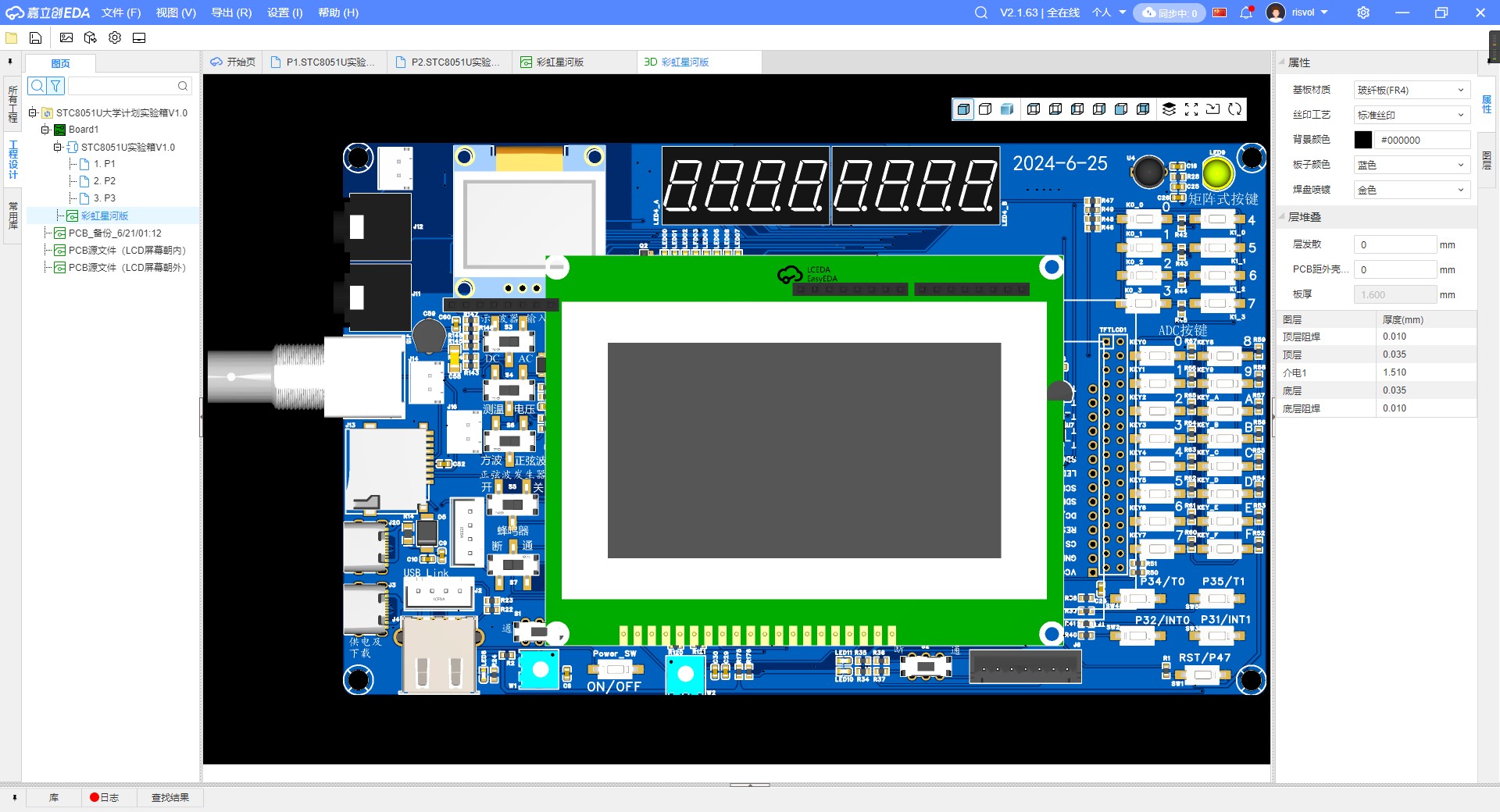

3D顶

3D视觉图（顶面）

3D底

3D视觉图（底面）

以上就是本次设计的所有内容了。

特别感谢STC官方及嘉立创官方提供的交流学习机会！

如有不足，欢迎指正。

SCH_STC8051U实验箱V1.0_2024-06-26.pdf (2.45 MB, 下载次数: 160)

2024-6-26 22:16 上传

点击文件名下载附件

PCB_彩虹星河版_黑白版_2024-06-26.pdf (6.19 MB, 下载次数: 155)

2024-6-26 22:16 上传

点击文件名下载附件

PCB_彩虹星河版_彩色版_2024-06-26.pdf (6.07 MB, 下载次数: 155)

2024-6-26 22:16 上传

点击文件名下载附件

PCB_彩虹星河版_彩色版_无器件属性_2024-06-26.pdf (3.85 MB, 下载次数: 147)

2024-6-26 22:16 上传

点击文件名下载附件

四***

2024-8-15更新：
1、根据建议优化供电电路部分。





2、根据建议优化 I2C与温度计部分，并增加支持DHT11温湿度传感器，I2C总线扩展接口。



3、34Pin RGBTFT。




2D/3D仿真图


、







ProProject_STC8051U大学计划实验箱V1.0_2024-08-15.epro (6.04 MB, 下载次数: 250)

2024-8-15 16:05 上传

点击文件名下载附件

SCH_STC8051U实验箱V1.0_2024-08-15.pdf (2.57 MB, 下载次数: 240)

2024-8-15 16:04 上传

点击文件名下载附件

PCB_彩虹星河版_8-15_2024-08-15.pdf (7.05 MB, 下载次数: 243)

2024-8-15 16:04 上传

点击文件名下载附件

神***

楼主发来：
对于我参与这次的设计活动，我有几点想要说：

一，是OLED屏幕那块，7P的排母也许可以换成8P，
       多加一个BLK引脚，就可以兼容8线SPI模式的TFT彩屏了。

二，是我起初设计的时候不了解板子的尺寸，所以设计成160*100的了（原尺寸应该为166*99.4）

三，是LCD12864屏幕的朝向问题，虽然我与第一名的屏幕朝向都是正确，
       但是可能由于型号不同，引脚排序是相反的。
    （我后续看看能不能融合起来，放置两排排母，就可以兼容了）

四，是目前实验箱使用的2.4寸TFT屏幕是兼容UNO款，这款屏幕好像比较小众。
       我认为可以换成那种双排，应该可以兼容更多类型的屏幕
     （2.4寸、2.8寸、3,2寸之类的？具体的我没有深入去了解，
      只是看见别的开发板采用的这样可以兼容多款屏幕）

神***

楼主大侠 ！！！
1，帮按您楼上的思路再前进下
2，LCD12864/LCD1602放下面这个位置
3,  尺寸按我们实验箱的尺寸
虽然是第二个做出来的，我们还是发鼓励RMB1000元
===新的需求，支持 8-Pin SPI-TFT 彩屏

神***

楼主：那我重新设计一下？只重新布局，不改电路原理图

1，重新布局；
2，改你想要增加的那些新主流


我也是想加，没见过哪些东西，你做主，后续爱好者自己做自己焊

jackf***

强大

hou***

楼主厉害

凇花***

粗略看了下，
楼主SS8550设计是有问题的，注意电流流向，
图例中圈出了8路LED显示的部分，
其他串口通讯等用到SS8550的不一一列举了，
原理图错误，布板验证都会出错，请仔细检查

四***

yangjp85 发表于 2024-6-25 09:25
粗略看了下，楼主SS8550设计是有问题的，注意电流流向，图例中圈出了8路LED显示的部分，其他串口通讯等用到 ...

感谢大佬指正

神***

楼主深夜发来：


已经完成：
1、LCD12864/LCD12864放下面这个位置
2、支持 8-Pin SPI-TFT彩屏

然后新屏幕预计是这两种，位置已经预留好了，
目前需要思考使用哪些引脚进行通信。


2.4寸4线SPI串口TFT液晶显示屏模块 ILI9341驱动LCD触摸屏240*320


原先2.4屏幕还在，LCD12864位置移动到下方




板子上也许还可以再加功能，还有一些空位。
目前先预留，没想好加什么。
而且引脚资源才四十多个，需要慎重考虑

这两种屏幕款式，都是在淘宝上搜索TFT屏幕，比较多的款式。
且同样的接口貌似可以兼容不同尺寸的屏幕，
如2.4'', 2.8'', 3.2''之类的。

神***

楼主，帮实时发上
最新的原理图的 PDF,
最新 PCB的正面/反面 图片

大家同步跟踪建议
