立创开源--触摸按键+80mA大电流数码管自动涮新@STC8H4K64TL-LQFP48 | 鼓励已发

神*** · 发表于 2024-6-24 18:51:45

神*** · 发表于 2024-6-24 18:52:49

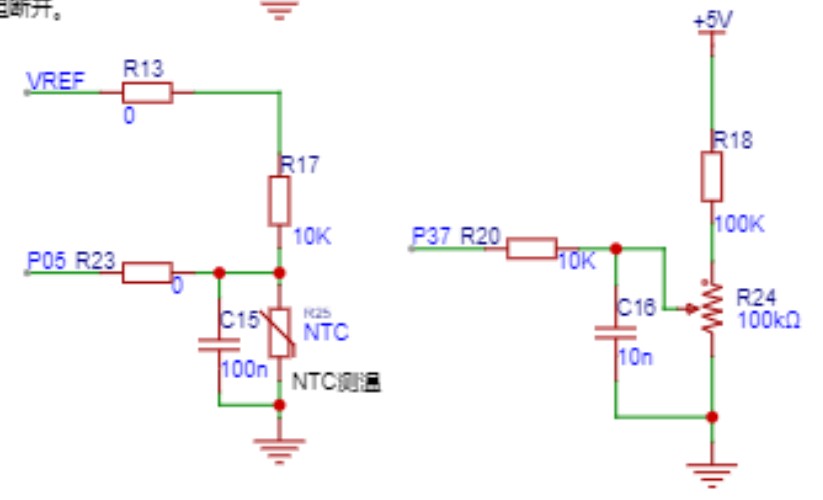

这 R13直接短路
这 R20直接短路

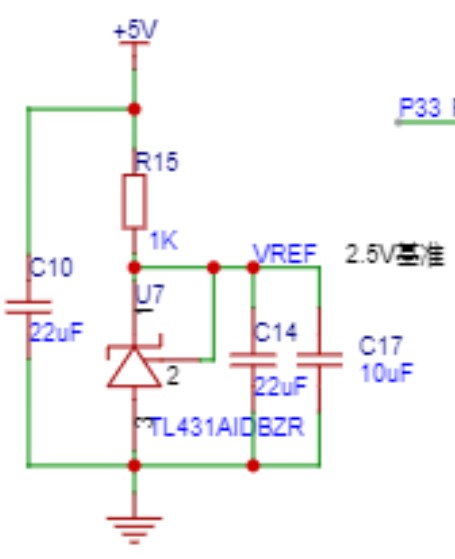

这 C17去除

神*** · 发表于 2024-6-24 18:56:34

大*** · 发表于 2024-6-24 20:43:17

本帖最后由大大怪于 2024-6-24 21:18 编辑

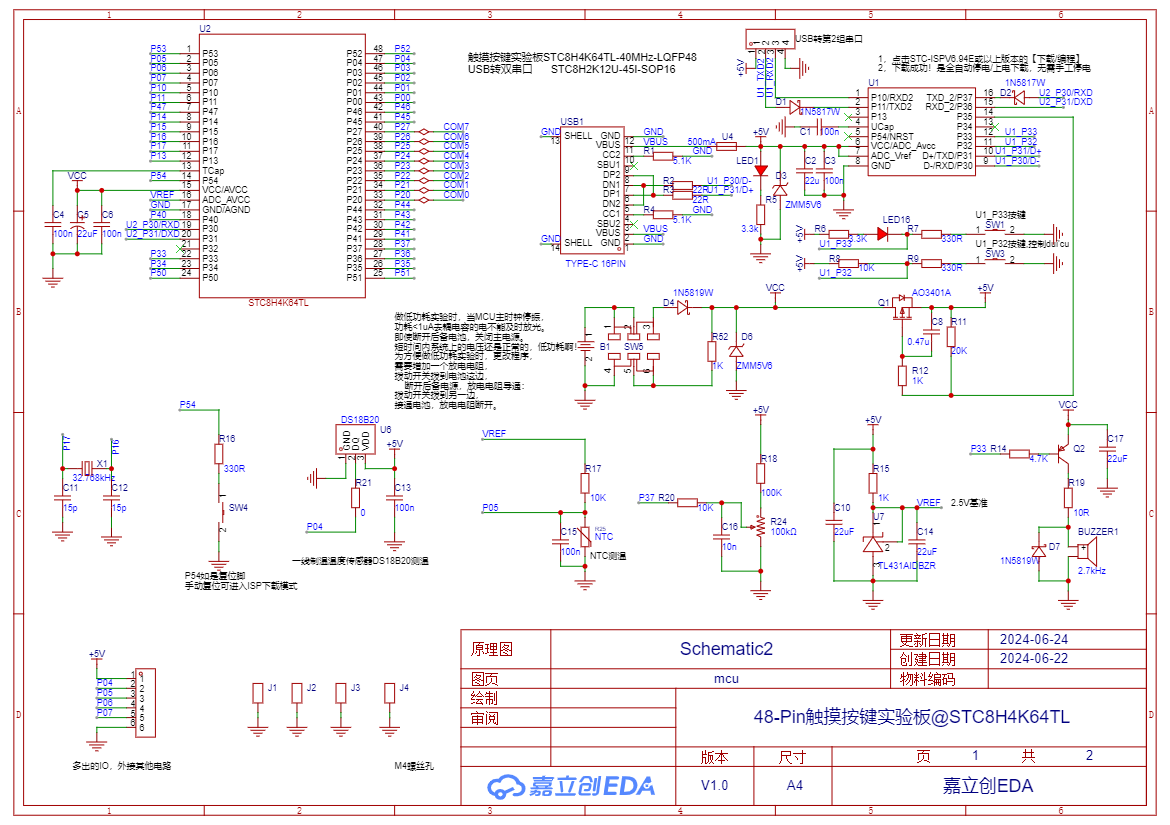

立创开源--触摸按键实验板@STC8H4K64TL-LQFP48最新版

大*** · 发表于 2024-6-24 21:20:04

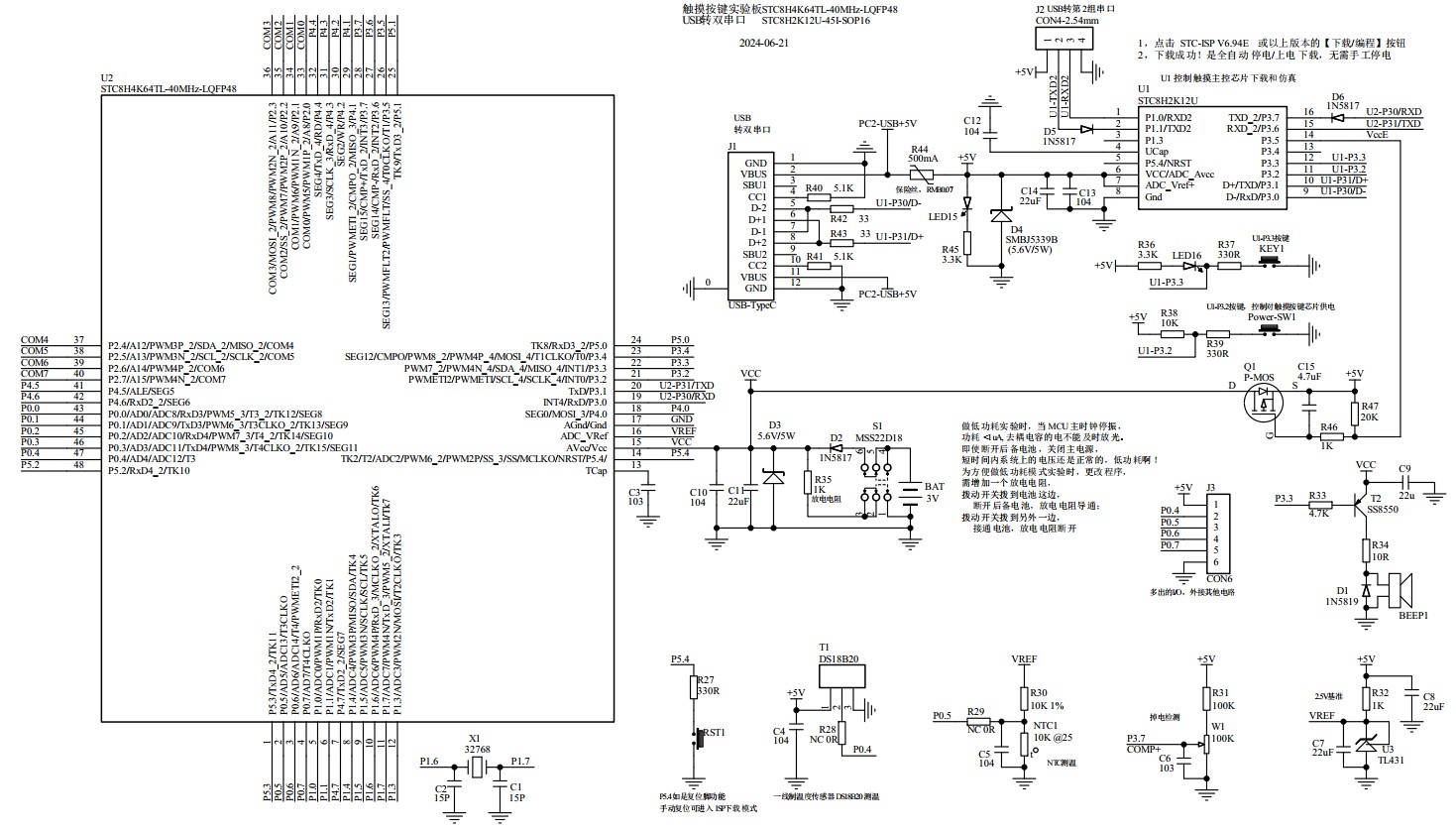

神*** 发表于 2024-6-24 18:47
再问，还有没有不一致的，我没时间一一对，我也有很多事
要大家自己指出，哪修改的不一致，直接看不一致的 ...

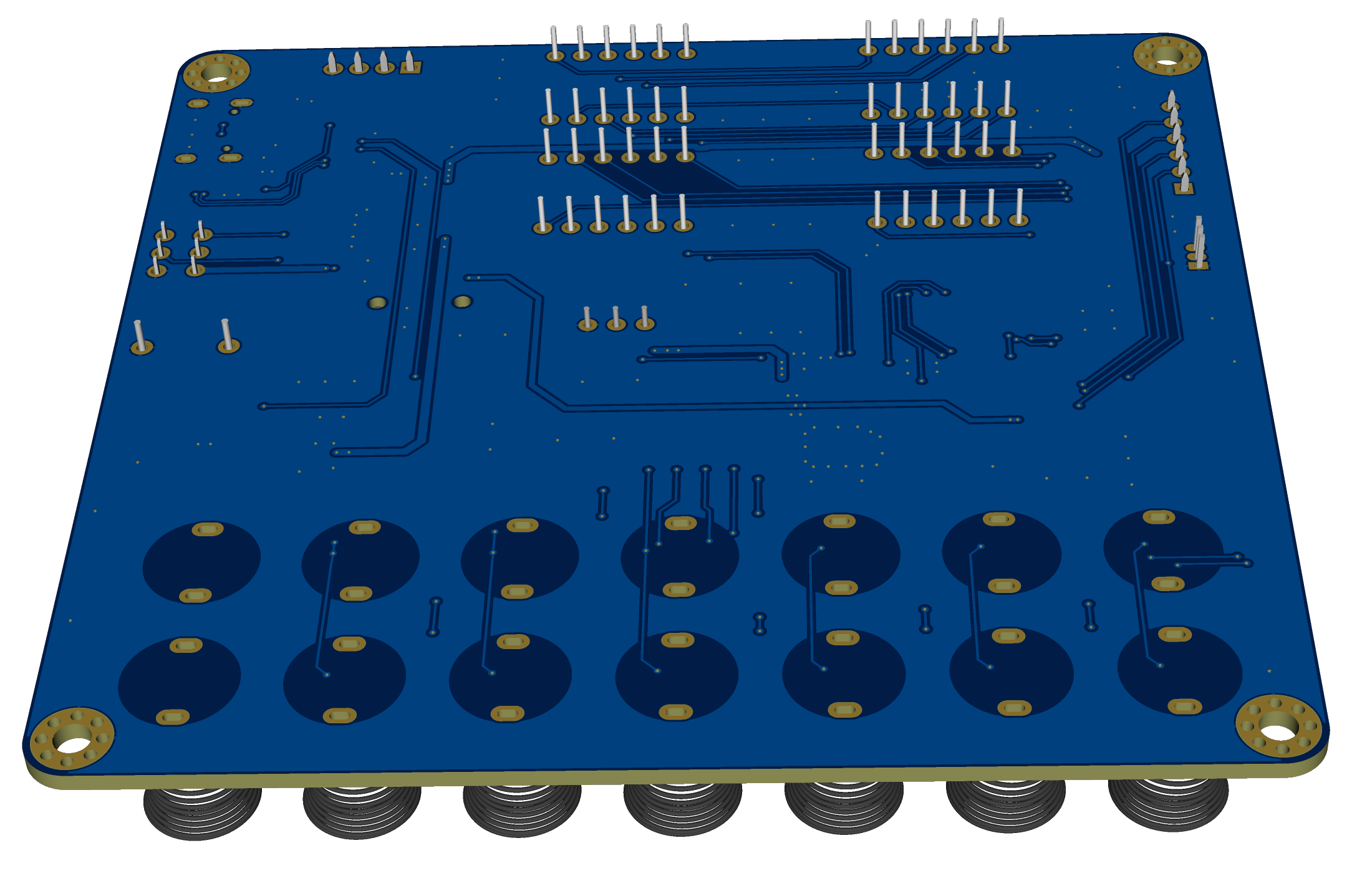

现在就比你的图多了四个螺丝孔

神*** · 发表于 2024-6-24 21:27:14

神*** · 发表于 2024-6-24 21:28:55

R20去除，直接短路

神*** · 发表于 2024-6-24 21:29:49

==============================

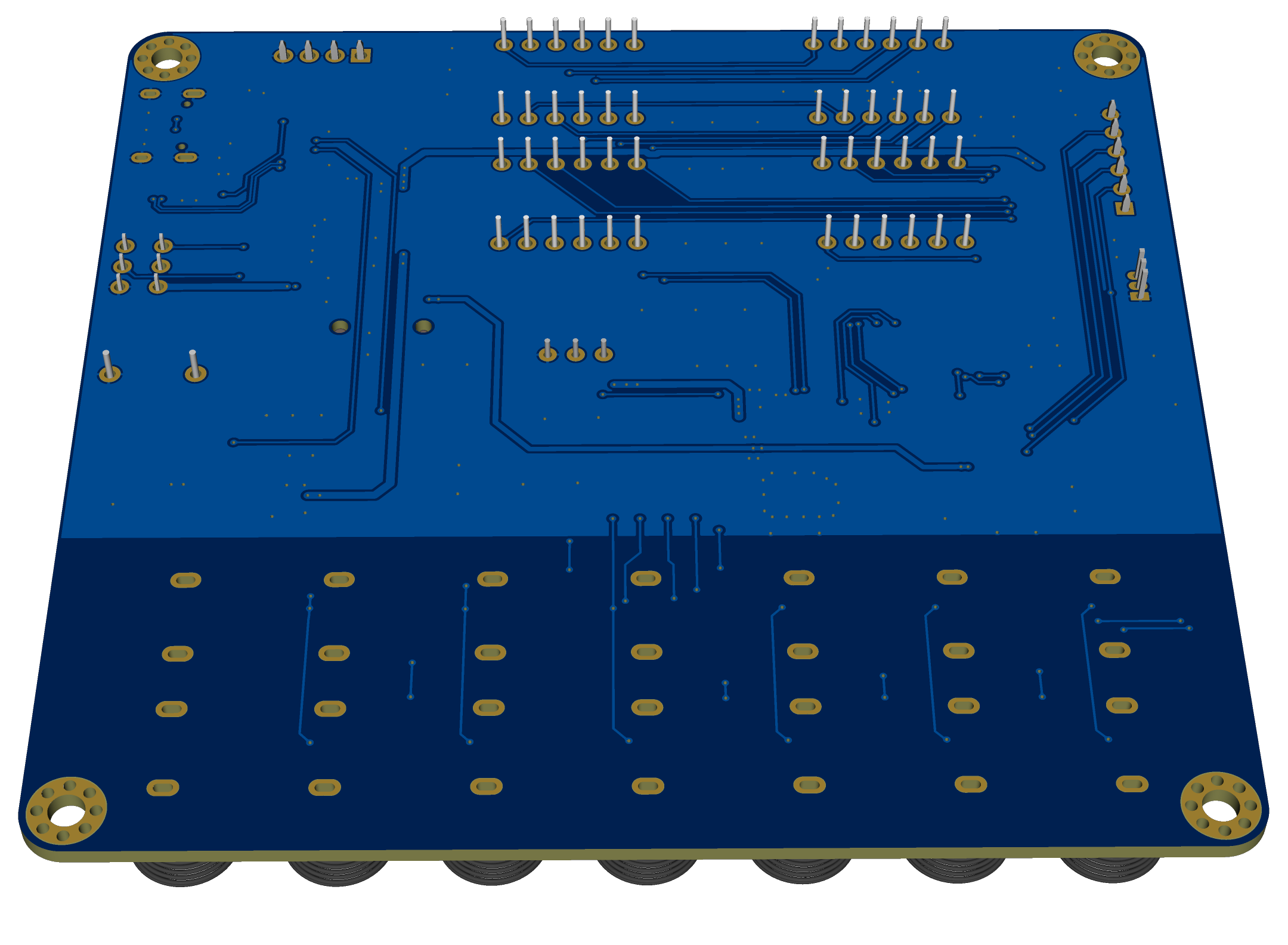

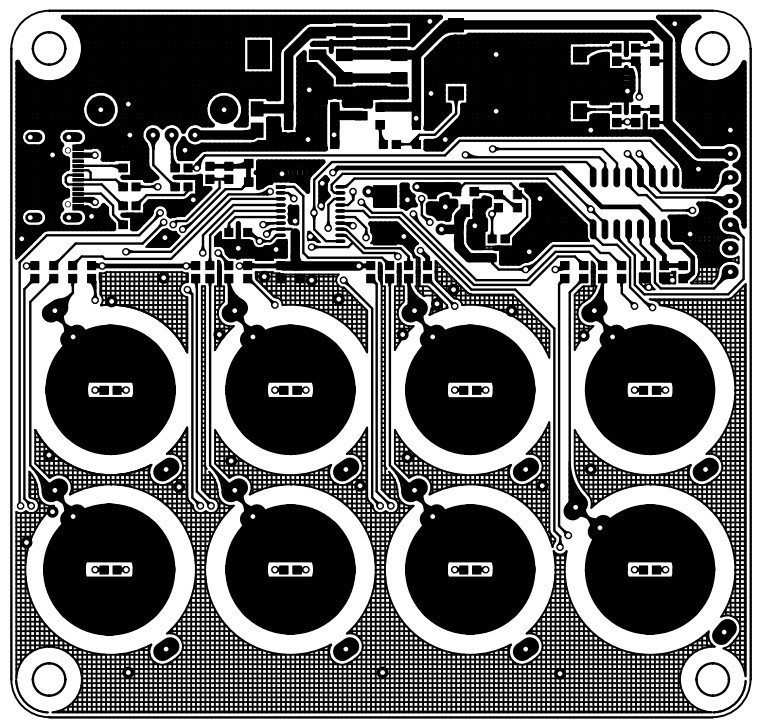

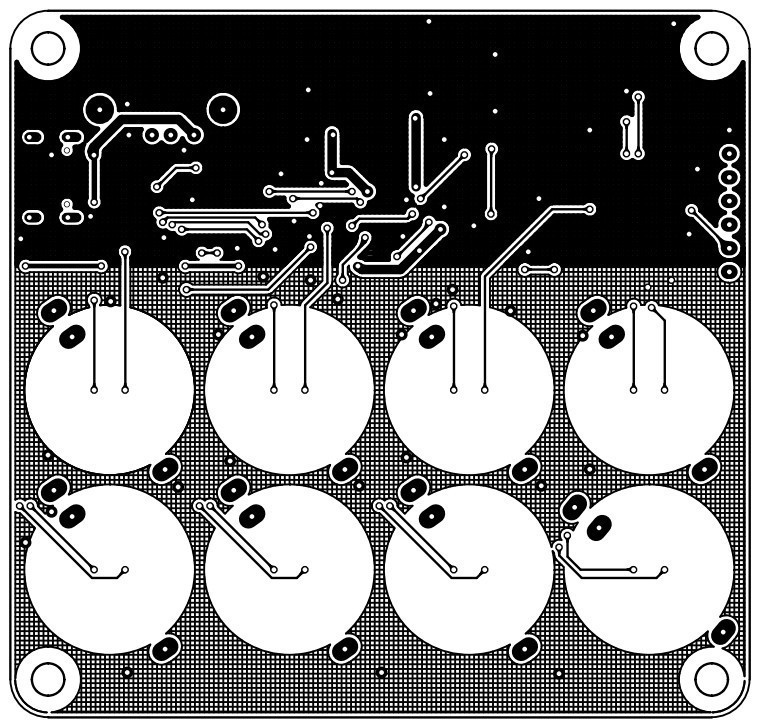

这附近网状铺铜，减少分布电容，按键区最好就没铺铜


按键区把铺铜去掉

神*** · 发表于 2024-6-24 21:41:36

大*** · 发表于 2024-6-24 22:09:07

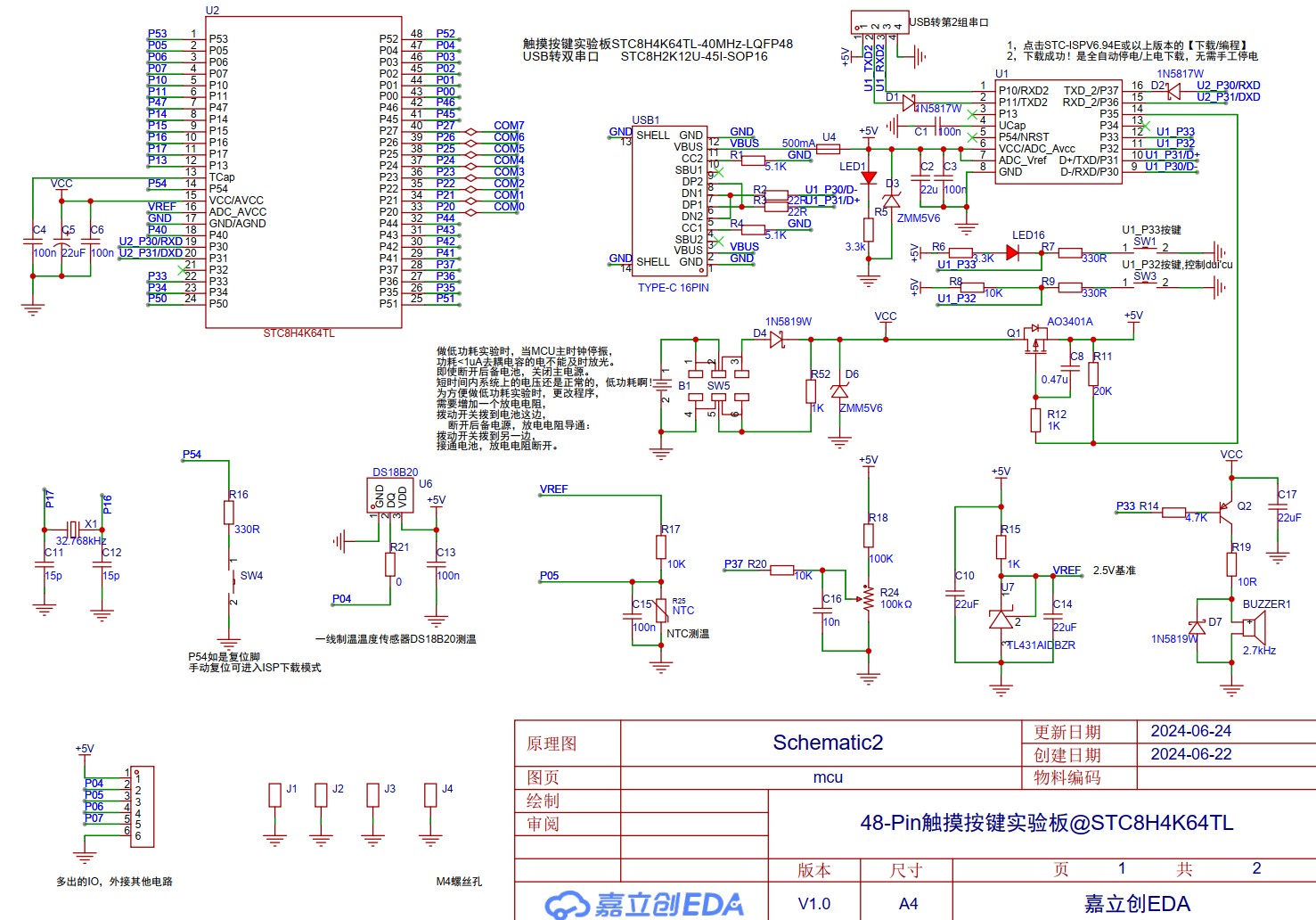

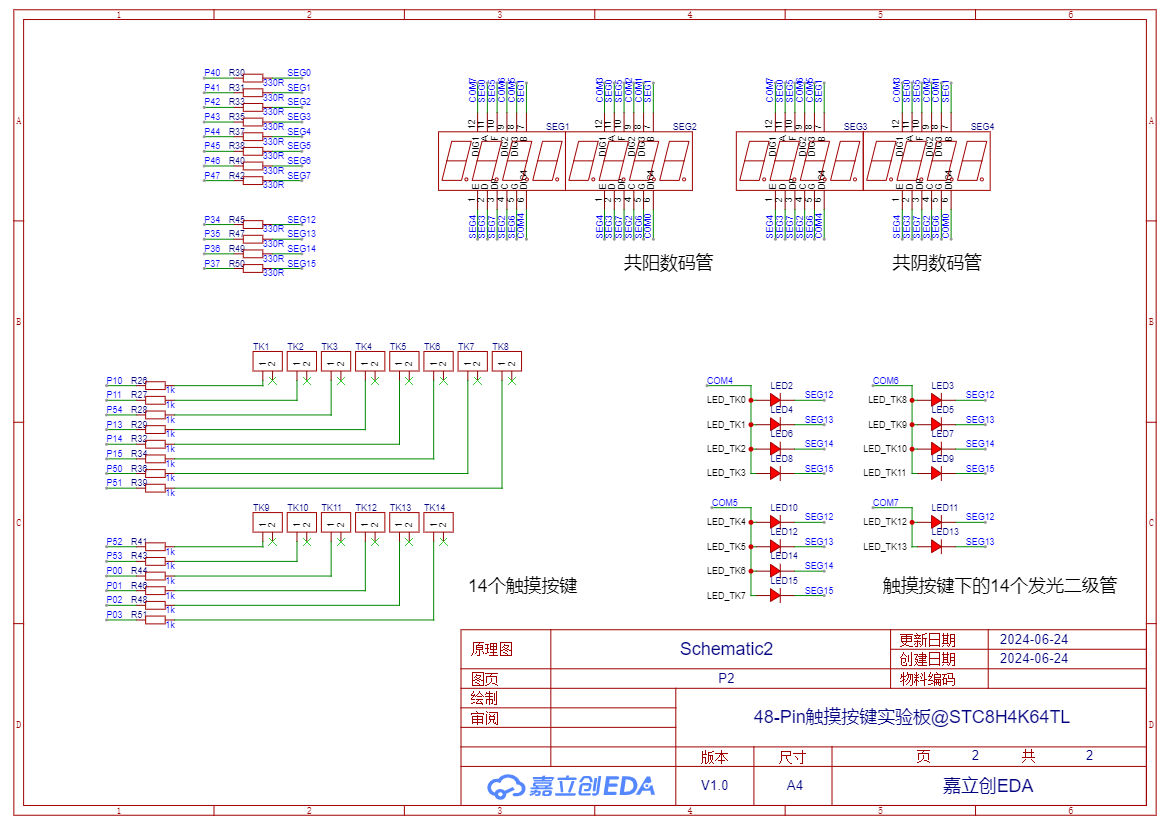

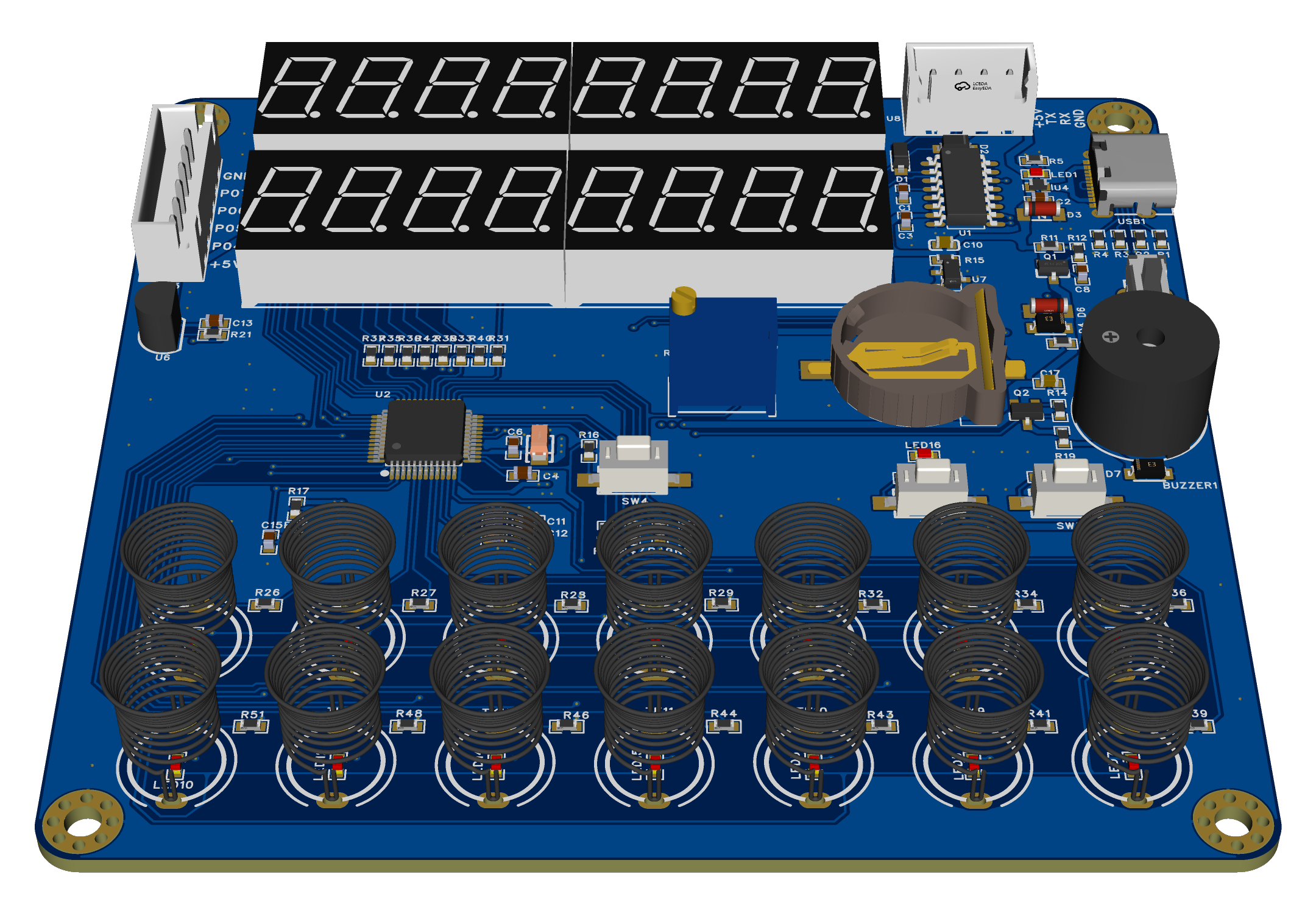

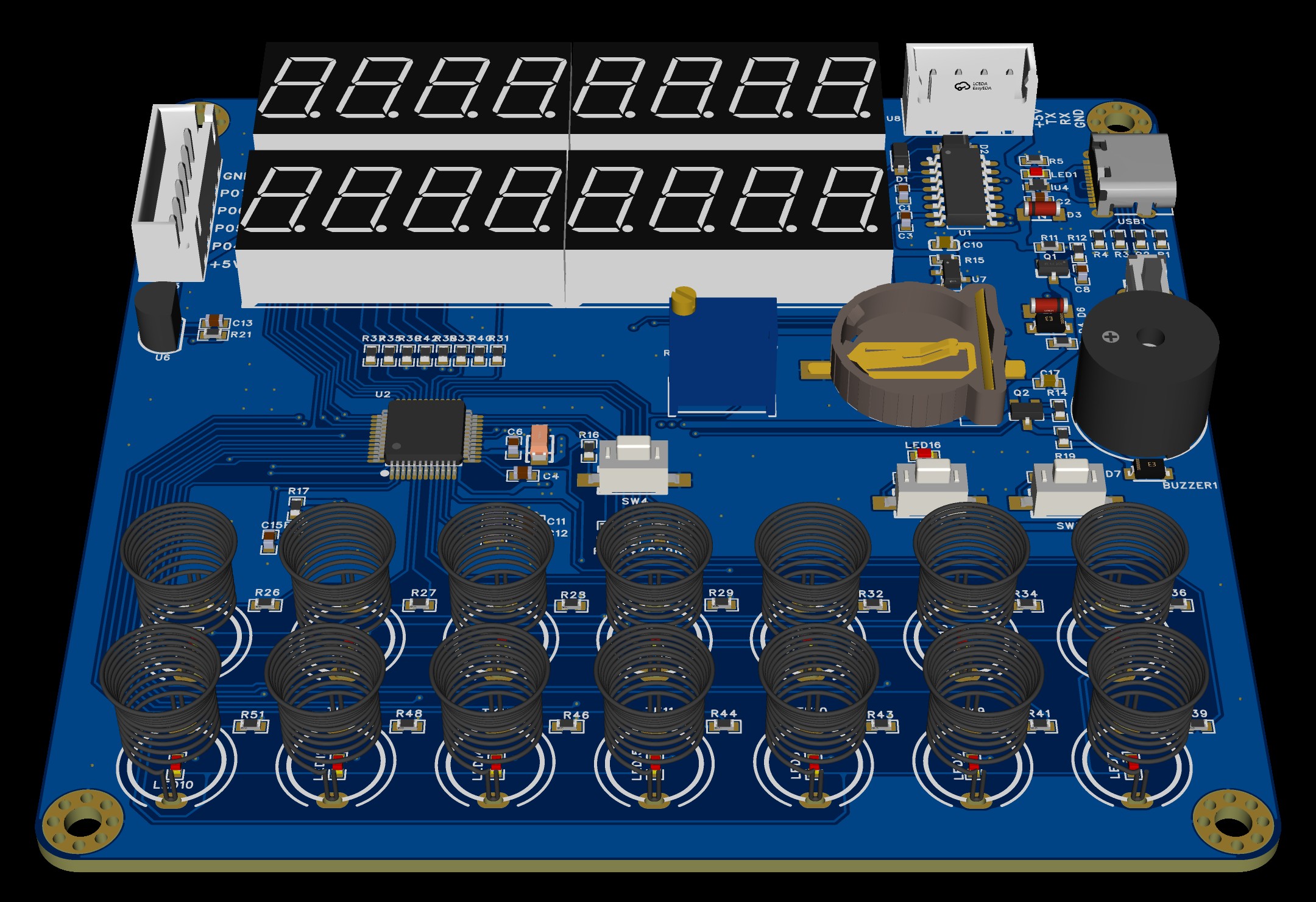

立创开源，20240624，22：30
触摸按键实验板
80mA大电流LED数码管自动刷新驱动
@STC8H4K64TL-LQFP48

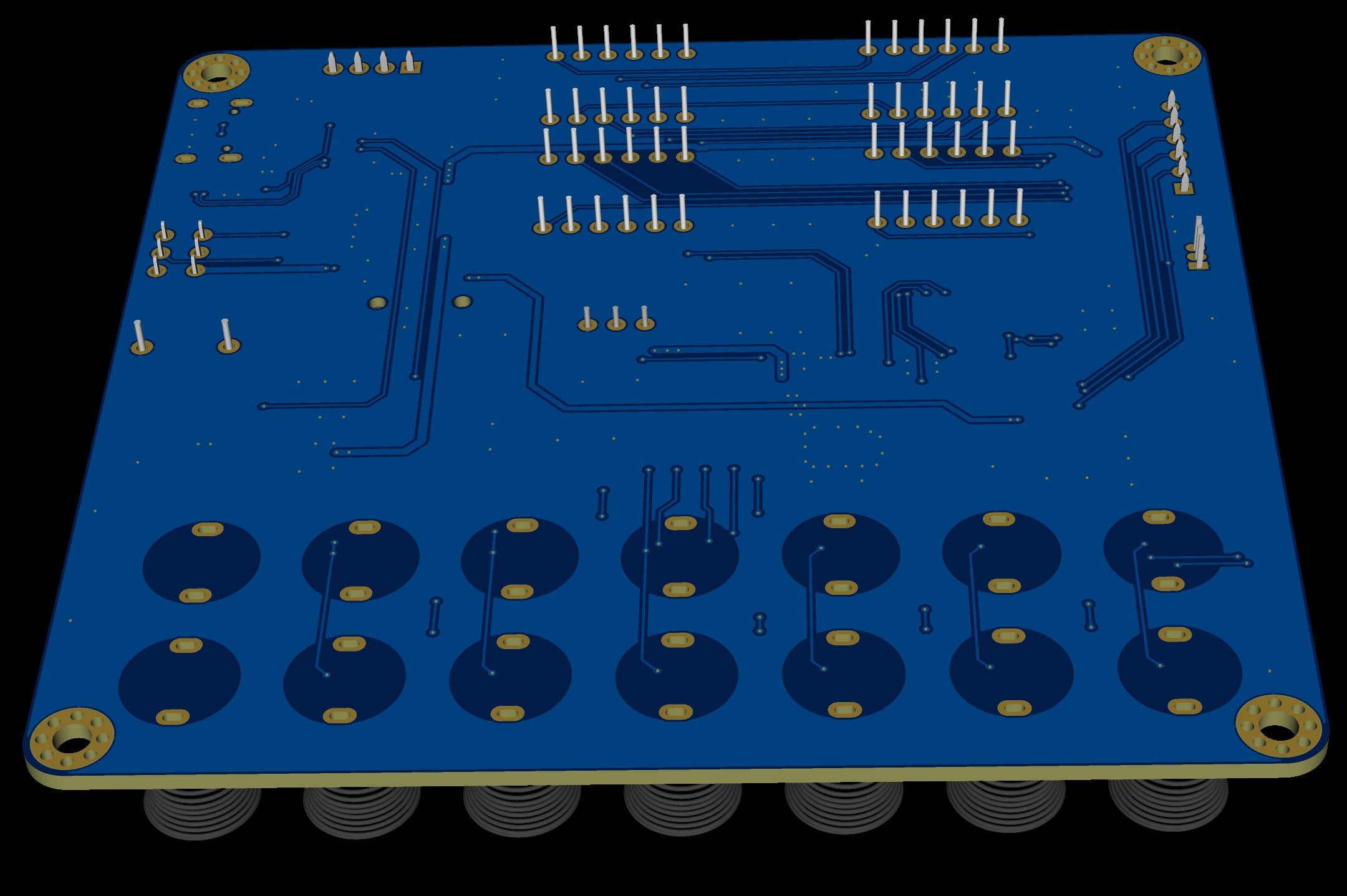

按键区直接就不铺铜,不增加分布电容
工程已经在嘉立创开源，期待打样回来验证
48-Pin触摸按键实验板@STC8H4K64TL - 嘉立创EDA开源硬件平台 (oshwhub.com)
