ADC新手问题，ADCx 输入端 接空气，采集的数值抖动

dum***

wjh8*** 发表于 2024-6-16 22:09
我再读十遍看不懂啊，没有概念，你这解释，呵呵！
不过也辛苦了，要是我一直面对小白的提问，我也会崩溃 ...

楼主，根据9.6实验箱内的ADC按键电路，
这样接线采集到的数据是准确的，这个电路经过我验证没有问题。





分享下我出现过的问题：

首先，一定要注意的是Vref引脚一定不能悬空，
如果对精度不高就直接接到VCC上，精度要求高的自己搞个TL431。
我第一次采集不到数据就是因为Vref引脚没接，回去查手册才知道。

还有就是ADC有15个通道，P1.0~P1.7, P0.0~P0.6, P0.7是内部1.19V内部测试专用。
有一次通道是9，应该接P0.1，我接到P0.0上了，搞了半天数值乱动无规律，
后来想应该是把P1.2算进去了。实际用的单片机是没有P1.2这个引脚。

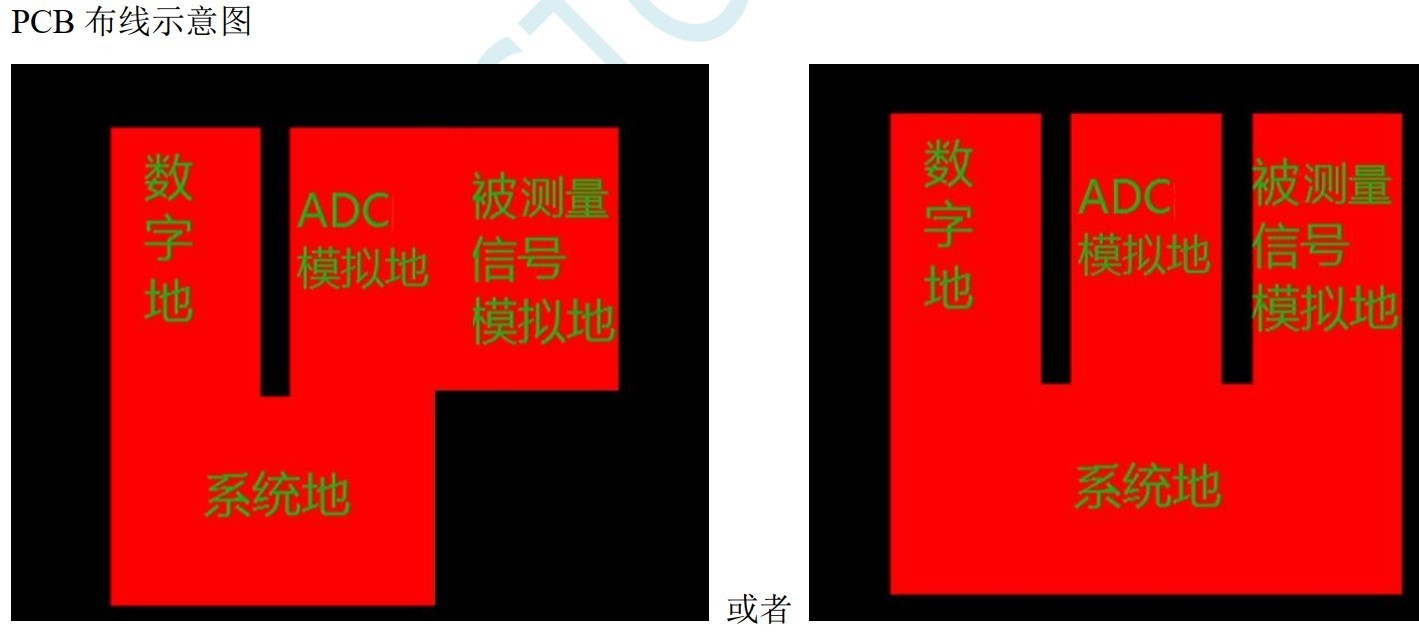

模拟地，数字地，它们最终都是接到 系统地-GND上的，
好比是支流，最终要汇到主干道上的。

晨***

各个地分别连接，然后在一个点再汇总起来

梁***

所有高阻输入的ADC，输入悬空不接信号，
则由于高阻，很容易受到空间干扰扰动而电压不定，
读数跳动是正常的，一定要接正常的输入电压。

jw***

adc输入端不能悬空的

神***

jw*** 发表于 2024-6-17 10:44
adc输入端不能悬空的

不需要用到的 ADCx 输入端 可以悬空
