ADC新手问题，ADCx 输入端 接空气，采集的数值抖动

wjh8***

我用的是STC8H1K08，测试的时候，接输入数值正常，
如果把输入引脚完全撤掉，采集到的数据会来回跳动，
感觉不接不应该是0吗？

跳动的幅度也很小，是静电还是电压不稳的问题，
刚接触单片机，请各位大神赐教！！！

神***

不给输入信号 ？为啥是 0，为啥是 ADC_VREF+ ?
凭啥是 0， 凭啥是 ADC_VREF+ ！
我也不懂，还是给个稳定的信号源 ！
否则，你乱来，他还是认真的
去采样外部那个不确定的浮空信号再转换

wjh8***

神农鼎 发表于 2024-6-16 19:16
不给输入信号 ？为啥是 0，为啥是 ADC_VREF+ ?
凭啥是 0， 凭啥是 ADC_VREF+ ！
我也不懂，还是给个稳定的 ...

我应该大概明白了，adc输入脚浮空的话，adc也会在采集，
但是采集到什么数值就不一定了，出现采集数值跳变异常是正常的。

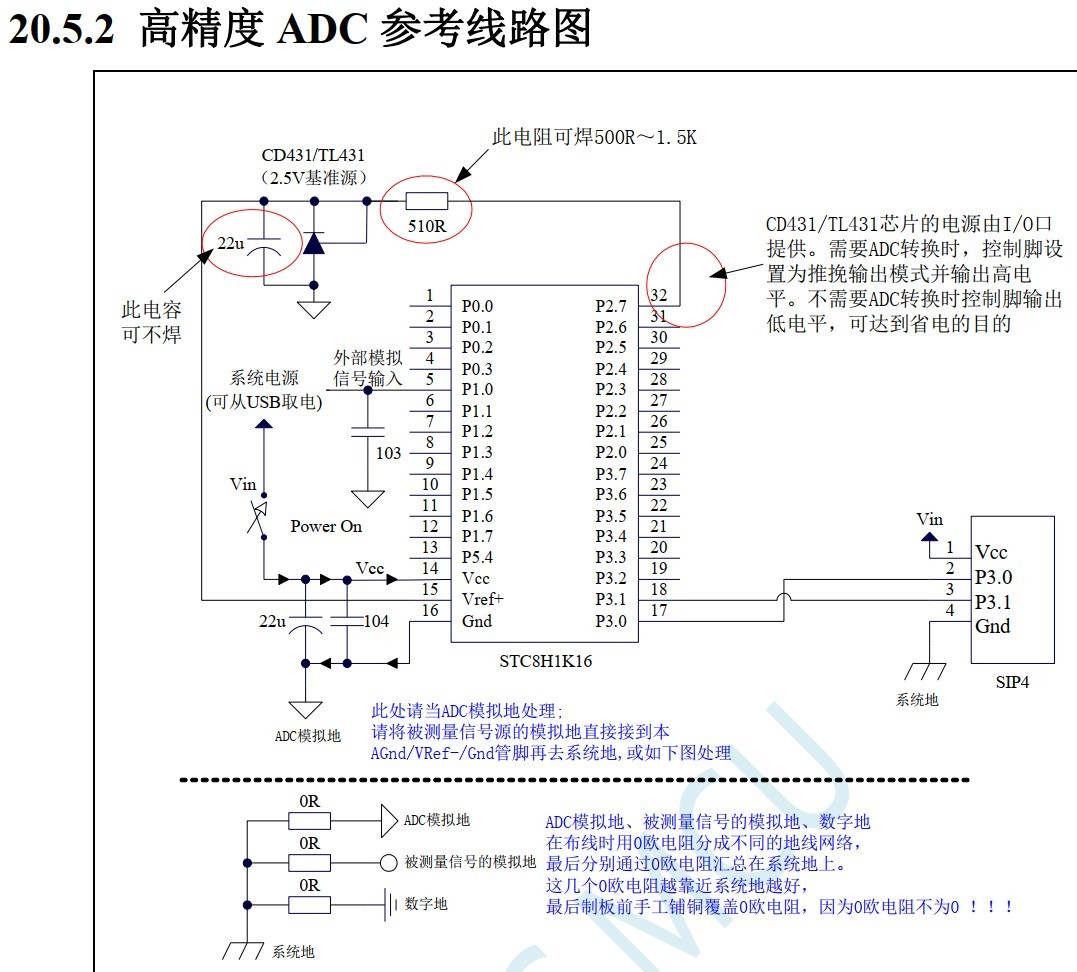

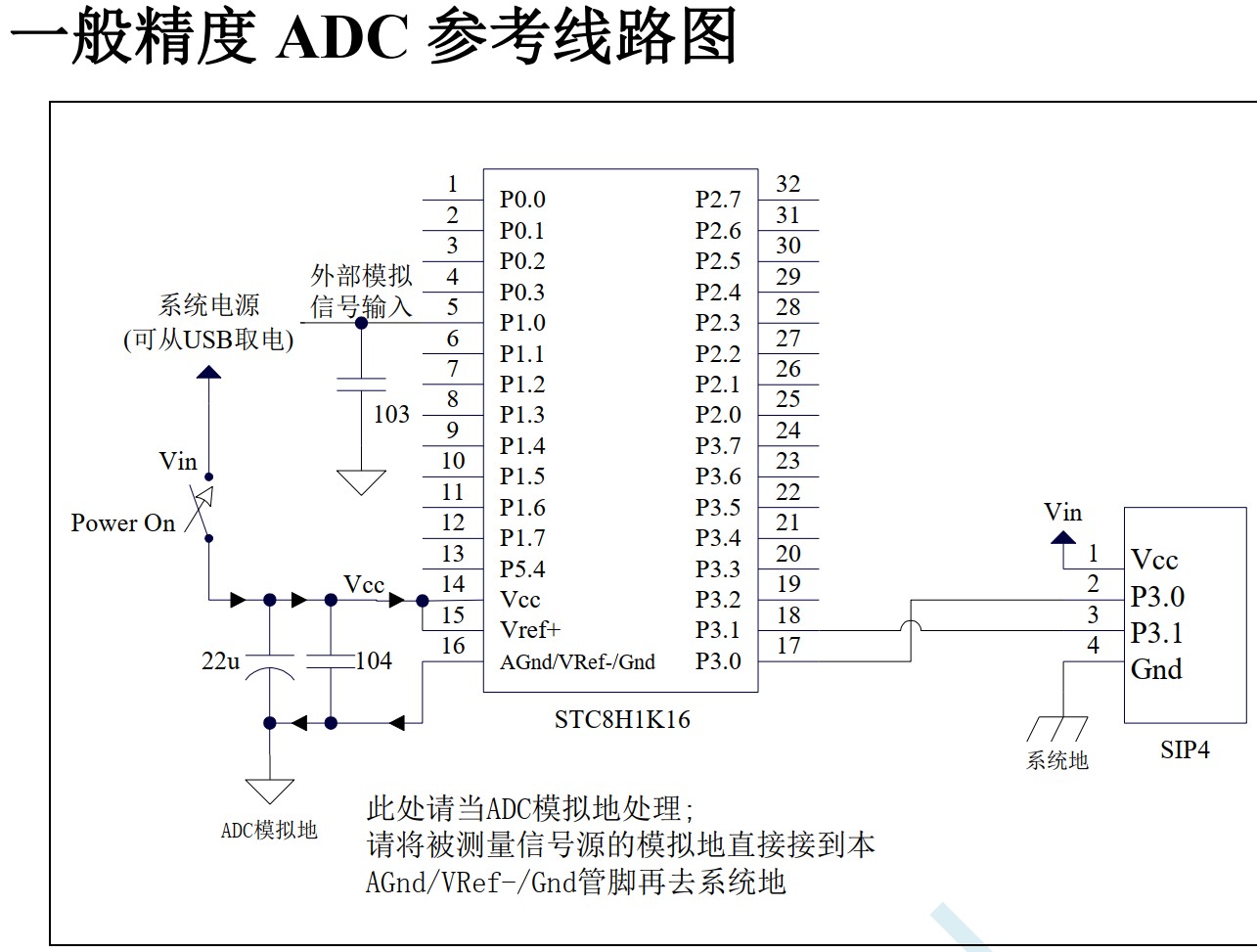

提高精度的电路我也大概能看懂，但是有一个问题，

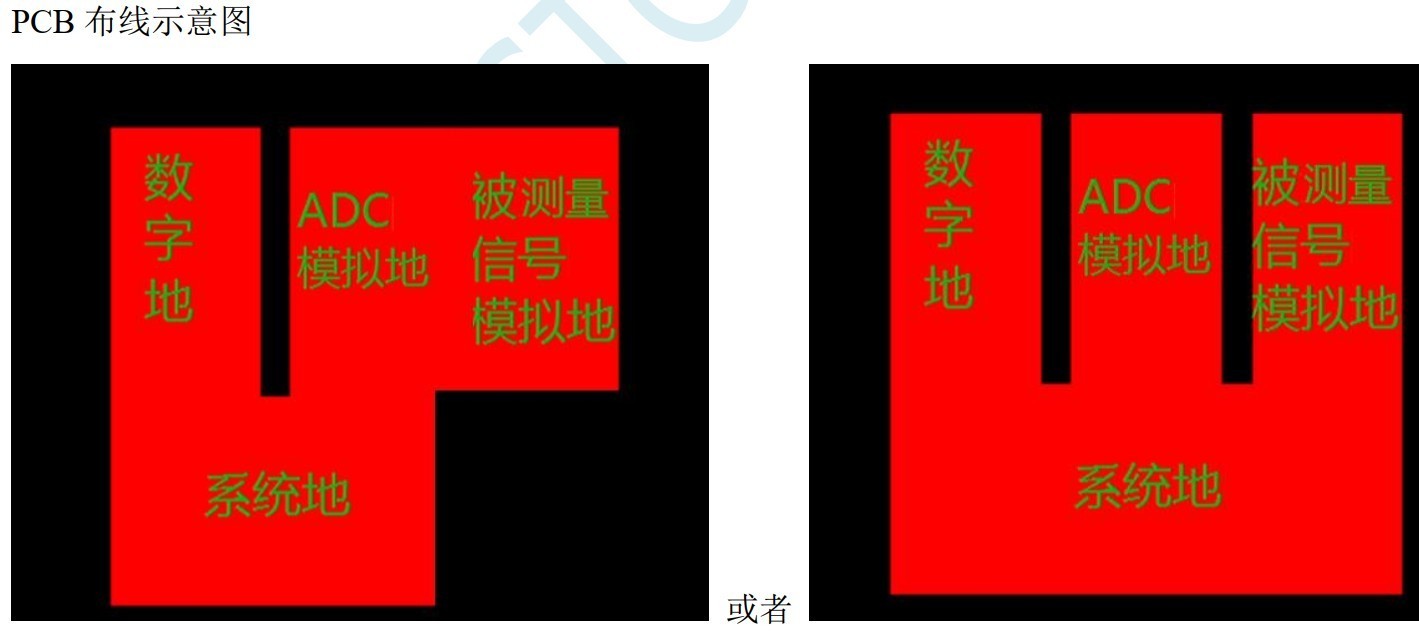

图上标的数字地，adc地，系统地怎么理解，我这边洞洞板上都直接连在一起的，
感觉是一个东西哈!所谓的数字地和adc地不是都连接在芯片的gnd上吗？
系统地如果不用串口的话就不用连接了吗，就算用不是也是直接连接在芯片的gnd上吗？
这是不是主要涉及pcb的设计

神***

地都是接在一起的，只是用文字描述的而已
===认真把文字读10遍

cdp***

wjh8*** 发表于 2024-6-16 20:04
我应该大概明白了，adc输入脚浮空的话，adc也会在采集，但是采集到什么数值就不一定了，出现采集数值跳变 ...

模拟和数字地,到系统地都存在电阻,当有电流流过的的时候,地线就会产生干扰和噪声电压,这个电压会影响ADC采样转换的数值. 地分开以后数字电路地线产生的变化,对模拟地的影响就会减小. 就像2条河流合并为一条河流后,那么合并后的水位受2条河流流量的共同影响,如果分开入海,互相影响就会降低.

wjh8***

cdp*** 发表于 2024-6-16 20:53
模拟和数字地,到系统地都存在电阻,当有电流流过的的时候,地线就会产生干扰和噪声电压,这个电压会影响ADC ...

谢谢您的解释，主要模电没有接触过，有些概念根本就没有，您这样说我清楚好多了。
系统地就是整个系统的底线就是大海，其他的地比如数字地、adc模拟地等等不管什么都是要进系统地(电路图中实际上表现不出来，都是地线），但是进之前也是有讲究的为了互不影响需要加一下措施，具体措施按照说明去处理就可以了。
做软件出身硬件有些概念真的有点吃力哈，谢谢了。

wjh8***

神*** 发表于 2024-6-16 20:08
地都是接在一起的，只是用文字描述的而已
===认真把文字读10遍

我再读十遍看不懂啊，没有概念，你这解释，呵呵！
不过也辛苦了，要是我一直面对小白的提问，我也会崩溃的，我很理解，毕竟都是做技术出身。
谢谢您哈！

Yim_***

wjh8*** 发表于 2024-6-16 22:09
我再读十遍看不懂啊，没有概念，你这解释，呵呵！
不过也辛苦了，要是我一直面对小白的提问，我也会崩溃 ...

神农鼎前辈的意思是让您多看多想，看着文字想着怎么处理，尤其是不用ADC的时候
不过可以给您个建议，都说了输入端不接，说明不用ad功能，那它采集啥也就没必要纠结了，如果是强迫症，那就按照手册来

神***

他问地要不要连起来，我说文字中有，多读几遍





他的问题是不认真看他学校曾经学过的
和我们根据我们在学校学的，再发挥的

dum***

wjh8*** 发表于 2024-6-16 22:09
我再读十遍看不懂啊，没有概念，你这解释，呵呵！
不过也辛苦了，要是我一直面对小白的提问，我也会崩溃 ...

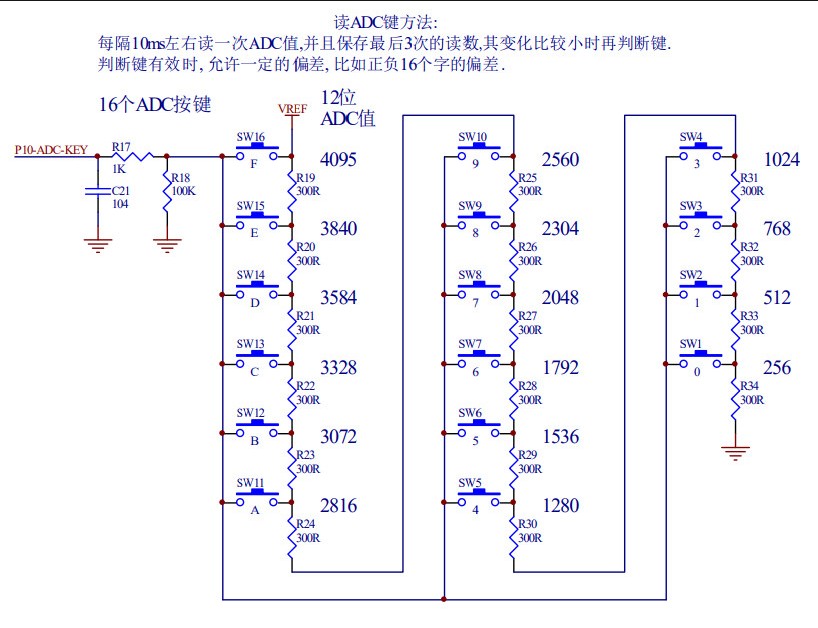

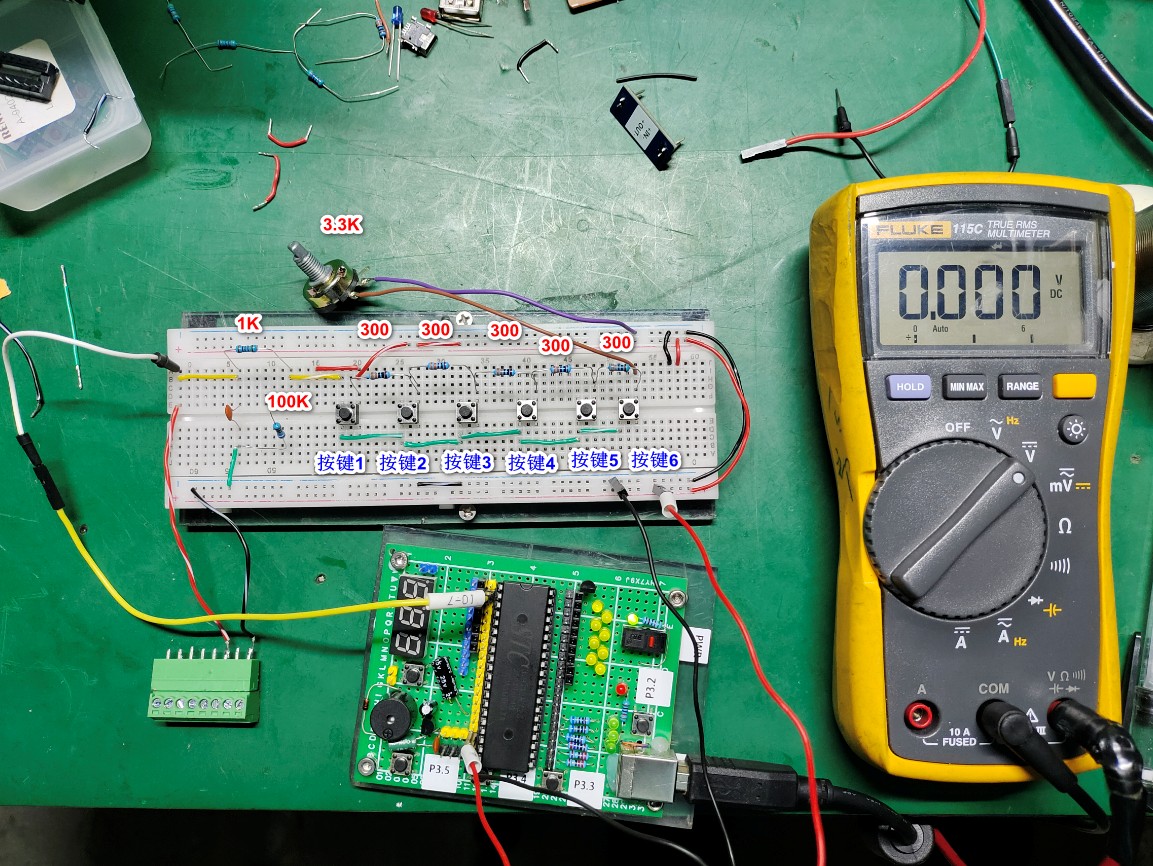

楼主，根据9.6实验箱内的ADC按键电路，

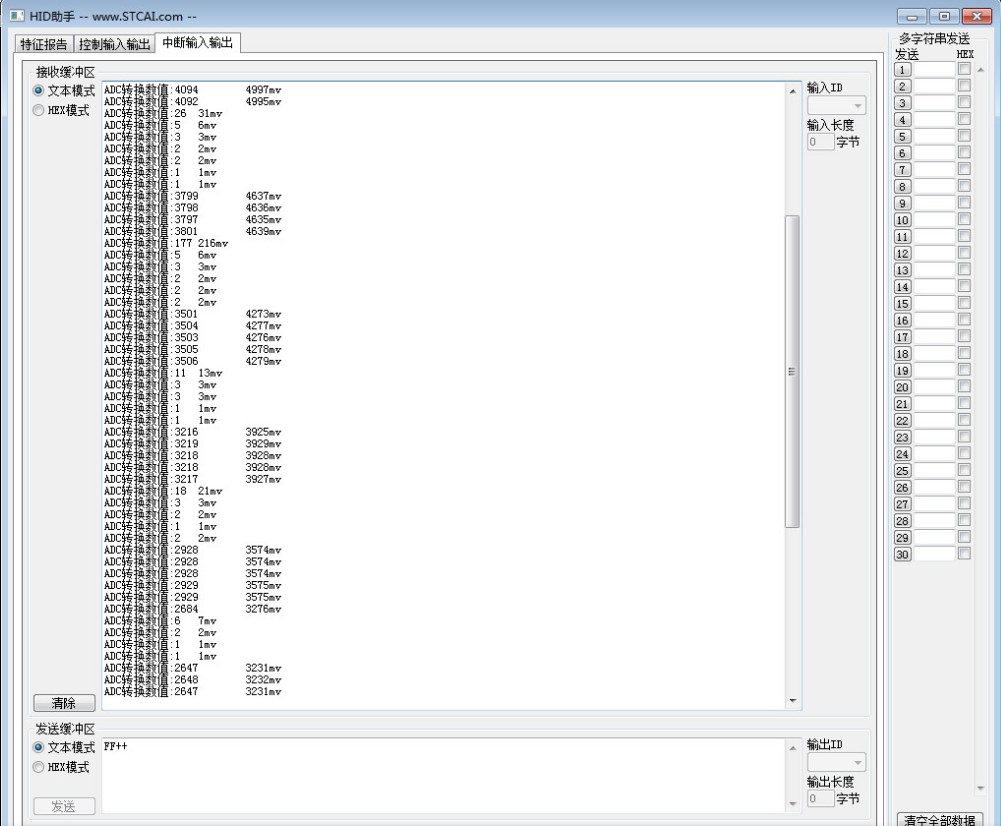

这样接线采集到的数据是准确的，这个电路经过我验证没有问题。





分享下我出现过的问题：

首先，一定要注意的是Vref引脚一定不能悬空，
如果对精度不高就直接接到VCC上，精度要求高的自己搞个TL431。
我第一次采集不到数据就是因为Vref引脚没接，回去查手册才知道。

还有就是ADC有15个通道，P1.0~P1.7, P0.0~P0.6, P0.7是内部1.19V内部测试专用。
有一次通道是9，应该接P0.1，我接到P0.0上了，搞了半天数值乱动无规律，
后来想应该是把P1.2算进去了。实际用的单片机是没有P1.2这个引脚。
模拟地，数字地，它们最终都是接到 系统地-GND上的，
好比是支流，最终要汇到主干道上的。
