立创开源 | 8-Pin，USB转串口，自动停电/上电烧录器，奖励RMB300

lmy*** · 发表于 2024-7-4 10:40:28

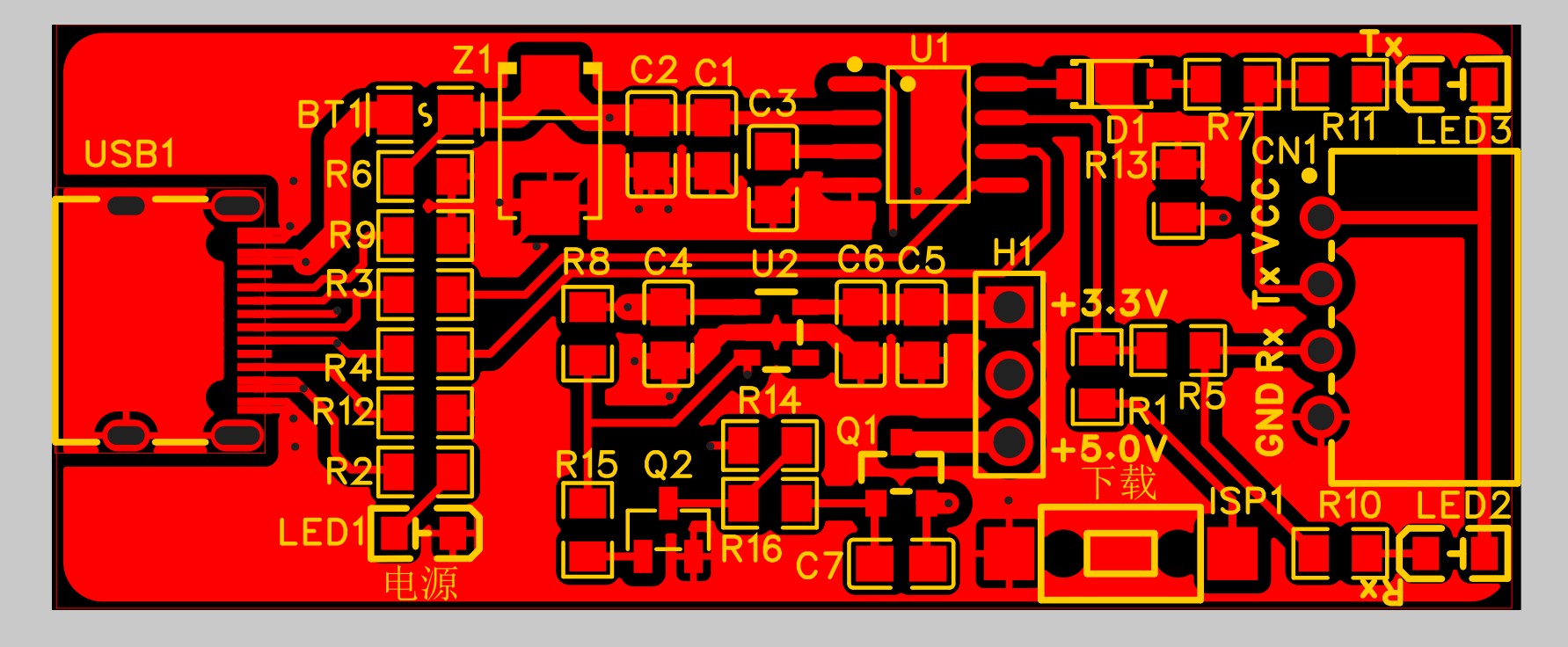

底层

lmy*** · 发表于 2024-7-4 10:41:57


神*** · 发表于 2024-7-4 10:47:43

丝印就是说明书

这没有 USB-TypeA
要超过第一名，就将 USB-TypeA 也加上

对外输出的电源线，一路下来，尽量 50mil ~ 100mil
地线，尽量 100mil 以上再铺铜
要争取输出 500mA ~ 800mA，还要压降小

lmy*** · 发表于 2024-7-4 10:52:56

神*** 发表于 2024-7-4 10:29
一次发全，正反高清图，正反高清PDF

上面这不是我们的风格

省料几个电容

lmy*** · 发表于 2024-7-4 10:57:02

神*** 发表于 2024-7-4 10:29
一次发全，正反高清图，正反高清PDF

上面这不是我们的风格

标号要交叉一下

lmy*** · 发表于 2024-7-4 10:58:18

修改了标号

神*** · 发表于 2024-7-4 11:04:08

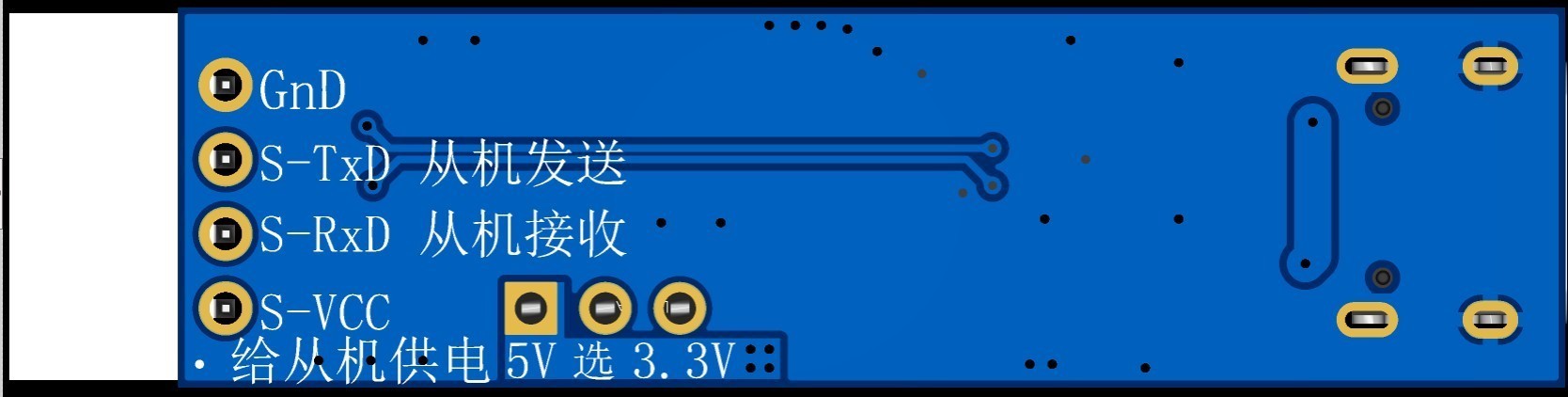

学下丝印，正反能改的改下

lmy*** · 发表于 2024-7-4 11:13:07

神*** 发表于 2024-7-4 11:04
学下丝印，正反能改的改下

没有问题

lmy*** · 发表于 2024-7-4 11:19:29

神*** 发表于 2024-7-4 11:04
学下丝印，正反能改的改下

有stc公司的logo吗

神*** · 发表于 2024-7-4 11:21:21
