立创开源 | 8-Pin，USB转串口，自动停电/上电烧录器，奖励RMB300

神***

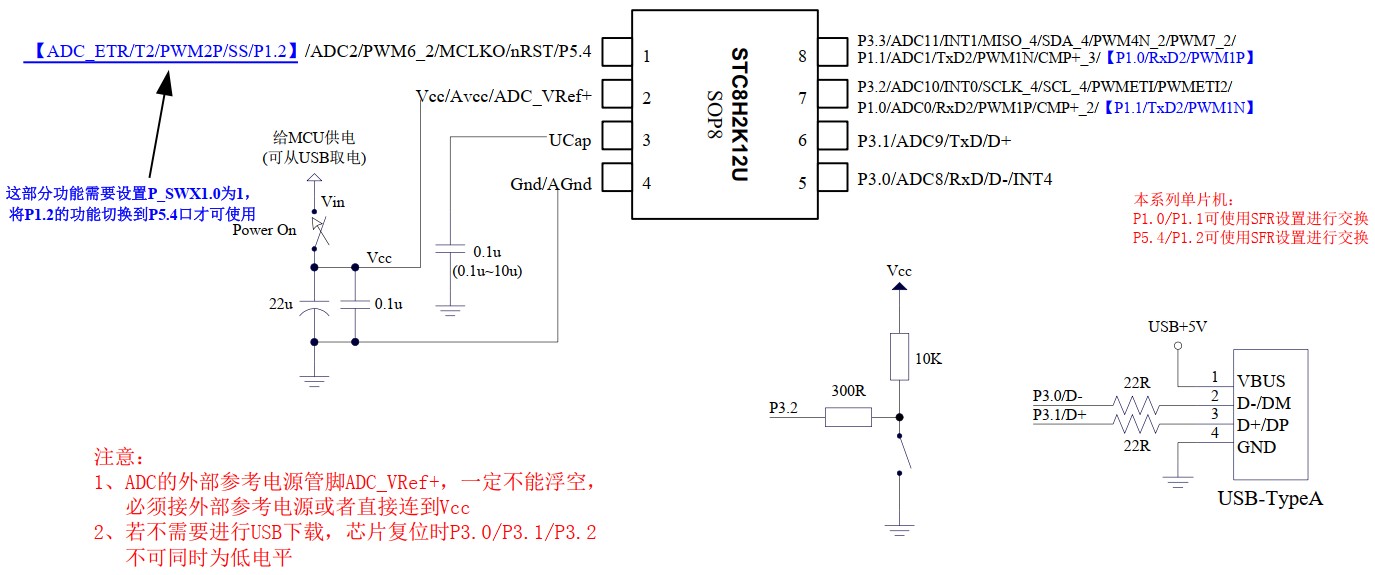

2024/7/2, 15:25 跟新原理图，原图有误


立创开源 | USB转串口，USB转串口自动停电/上电烧录器
8-Pin, STC8H2K12U-SOP8, USB转串口，USB转串口烧录器
【USB-HID, 免驱动安装】+【 CDC 自Win10起免驱动安装】
===谁第一个将 SCH/PCB 设计出来，奖励RMB300
2024/7/2, 15:25 更新原理图，原图有误, 见顶楼附件


RMB0.95, USB型MCU,
STC8H2K12U-45I-SOP8, 7/1 开始批量供货，
RMB0.99, STC8H2K08U-45I-SOP16/TSSOP20, 大量现货
RMB1.10, STC8H2K12U-45I-SOP16/TSSOP20, 大量现货
RMB1.10,STC8H2K17U-45I-SOP16/TSSOP20,  大量现货
RMB1.20,STC8H2K32U-45I-TSSOP28, 现货
RMB1.30,STC8H2K32U-45I-LQFP32,   现货
出厂标配【USB转串口】程序，CDC转串口，HID转串口









如是 STC8H2K12U-45I-SOP8，
可P5.4控制对外部自动停电/上电，
==高导通，低截止
给其他MCU 全自动 停电/上电, 串口下载程序

神***

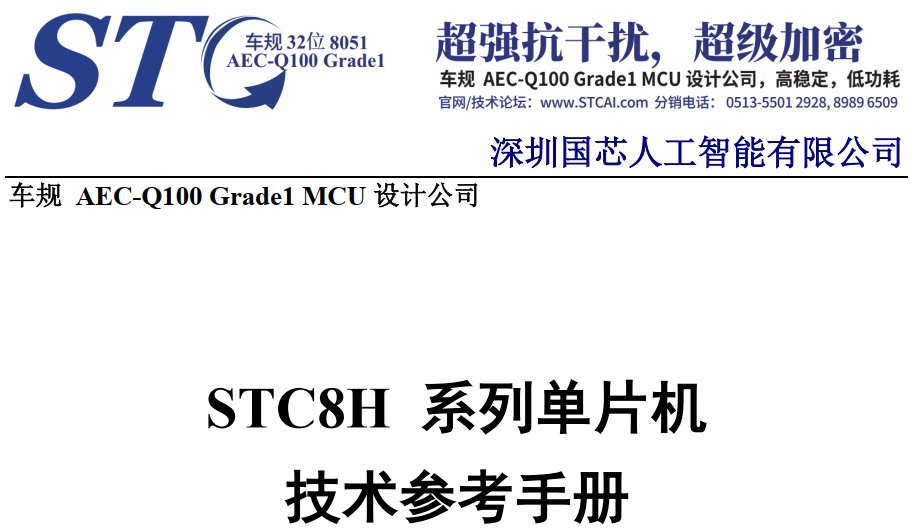

深圳国芯人工智能有限公司-产品_STC8H系列 (stcai.com)

见上面链接的最新 STC8H数据手册

神***

STC8H2K12U-45MHz-SOP8,
SOP16, TSSOP20, QFN20/3mm*3mm

神***

这个地方不要烧录其他
SOP16/TSSOP20 及以上管脚的型号 ！
只能是 STC8H2K12U-45MHz-SOP8,
并且如要控制外部电源，是 P5.4 控制。
初始化程序时，P5.4被设置为准双向口的高，高打开外部电源，
和之前的 SOP16/TSSOP20 的 P3.5逻辑是反的，
这样面可能组合的更多些，之前的转双串口的程序没改

神***

STC8H2K12U-45I-SOP8, 工作在 USB+5V
外围器件工作在 3.3V, 用有输出控制的 6211 / 6231
利用 P5.4 自动控制外围电源开关
===高，导通
===低，截至

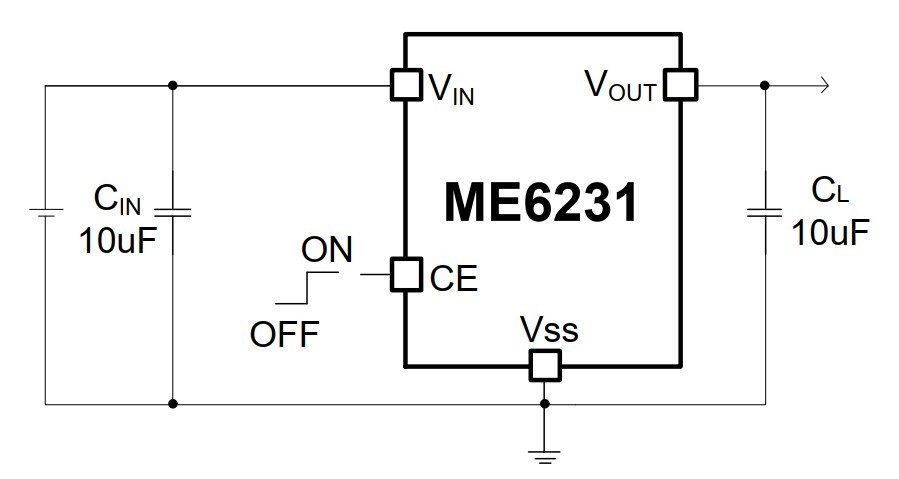

ME6231
Vin 接 USB+5V
CE, 100K 上拉到 Vin
CE, 同时接到 STC8H2K12U-SOP8 的 P5.4

==========================
STC8H2K08U, STC8H8K64U 等的 SOP16, TSSOP20
===P5.4不提供对外部的电源控制
===P3.5提供对外部的电源控制, 但是 低导通/高截止
