使用STC-USB Link1D给STC89下载失败 | 已解决，连接线有问题

aho***

神*** 发表于 2024-6-13 23:39
如下这，要选择输出 5V

电压切换问题出现过好多次了，应该在下载板信息中加上一条“当前电源输出电压：”，这样只要看截图就能知道用户是否设置有误

aho***

刺客*** 发表于 2024-6-14 06:59
试过了，两个调换顺序还是不行。大神用过内，能否视频指导下

实物接线拍一下照片让大家帮你看看

神***

把自己的原理图PDF贴出来，另外
先用户板自己单独上电，只接 3根线，不接 S-VCC 测试下

不从 STC-USB Link1D供电，防止电流不够


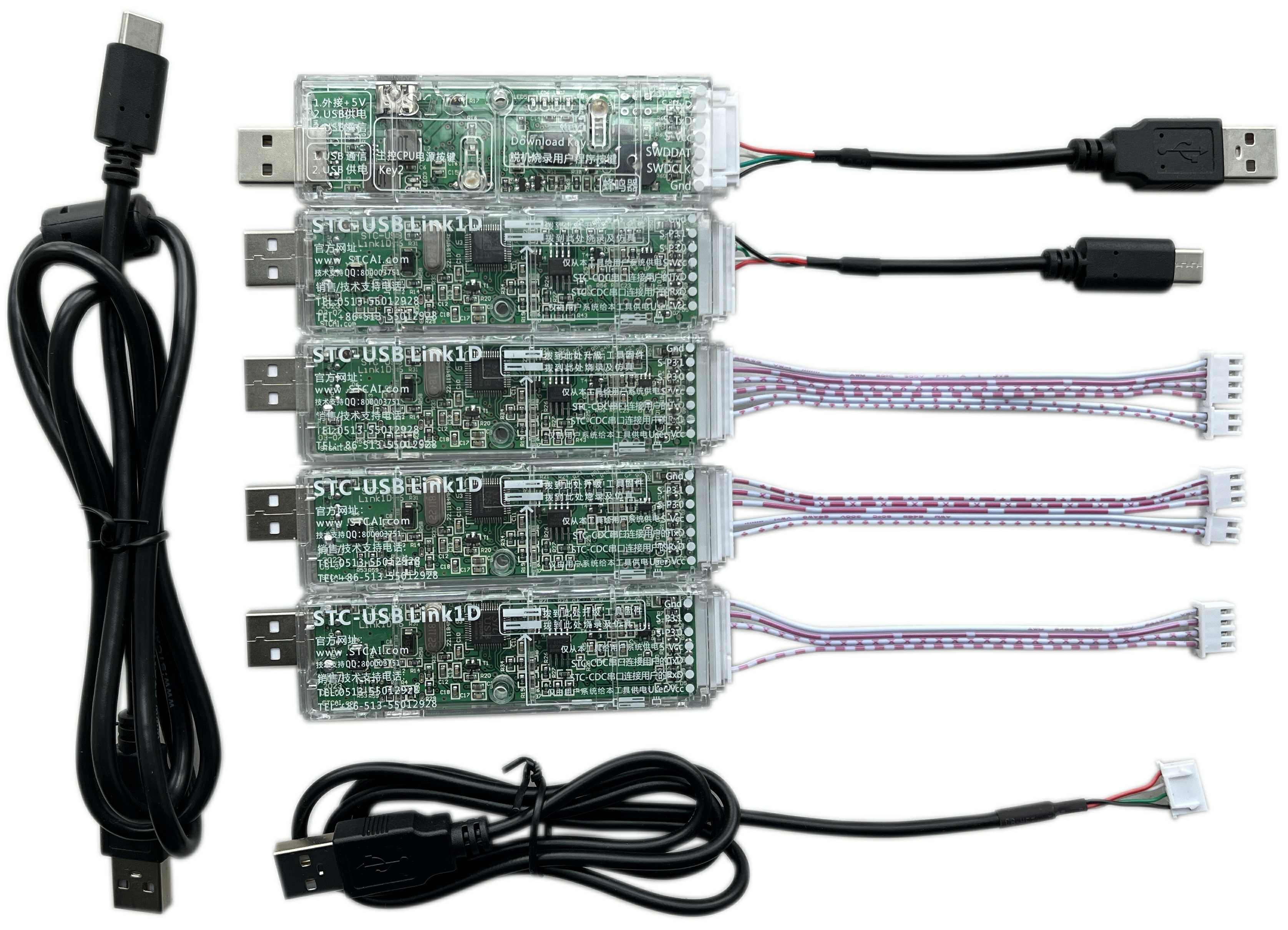

【STC-USB Link1D】 仿真器/全自动烧录器，USB转双串口 的用法介绍 - 老鸟反刍/吐槽，新手乐园，毕业设计 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

so***

89c52看下直接txd，rxd，还有gnd是否还有残留电压。造成没完全复位。

刺客***

aho*** 发表于 2024-6-14 07:59
实物接线拍一下照片让大家帮你看看

https://www.bilibili.com/video/BV1wn4y1X7KK/这是视频记录，麻烦大神帮忙看一下，写下啦

刺客***

晓*** 发表于 2024-6-14 00:28
有目标板的原理图吗，发出来好帮你分析。

我自己做了一个视频记录，麻烦帮忙看看https://www.bilibili.com/video/BV1wn4y1X7KK/

乘风***

刺客*** 发表于 2024-6-14 17:01
我自己做了一个视频记录，麻烦帮忙看看https://www.bilibili.com/video/BV1wn4y1X7KK/

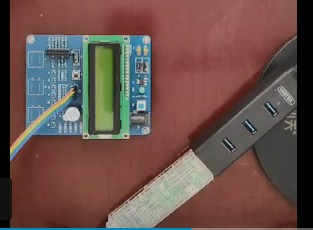

我看了视频，使用 STC-USB Link1D 工具烧录过程中，
板子上的液晶屏从来没亮过，测一下是不是S-VCC输出到板子上的电源线接触不良？
开始烧录后工具正常就会给板子供电了。

lez***

楼上说的是对的，这里连接后没有通电

刺客***

lez*** 发表于 2024-6-14 19:19
楼上说的是对的，这里连接后没有通电

已经试验，换了线，今天可以了（昨天晚上用的线，昨天用上无法下载，今天才换了杜邦线，搞不太懂了，哈哈）。感谢感谢

刺客***

乘风*** 发表于 2024-6-14 17:56
我看了视频，使用 STC-USB Link1D 工具烧录过程中，
板子上的液晶屏从来没亮过，测一下是不是S-VCC输出到 ...

已经试验，换了线，今天又可以了（昨天晚上用的线，昨天用上无法下载，今天才换了杜邦线，搞不太懂了，哈哈）。感谢感谢
