STC8H读取GPIO口出错

maj***

最近做个板子用STC8H芯片读取6IO口的状态时出错，搞半天没找到问题，请大神帮我看看


软件采用定时器中断，每秒采集10次，通过串口输出端口状态
硬件部分采用817隔离高压部分，P21-P26口做采集，端口配置成高阻和准双向没有解决问题，输入口并接104电容也无效果

下面附图,请大神分析：

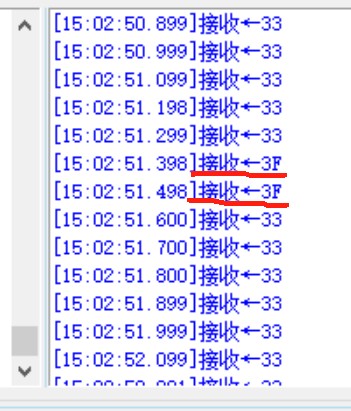

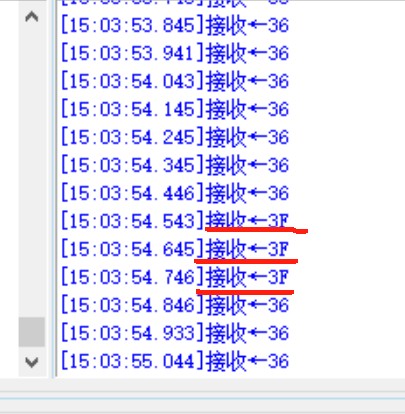

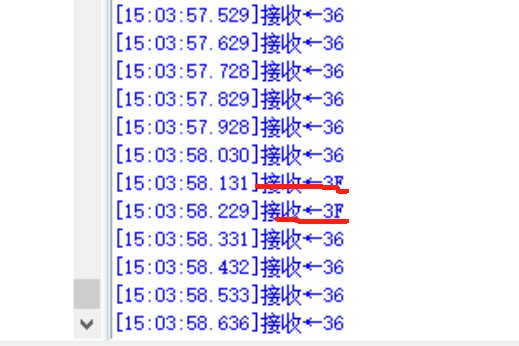

1.串口输出，会出现不明原因的跳变

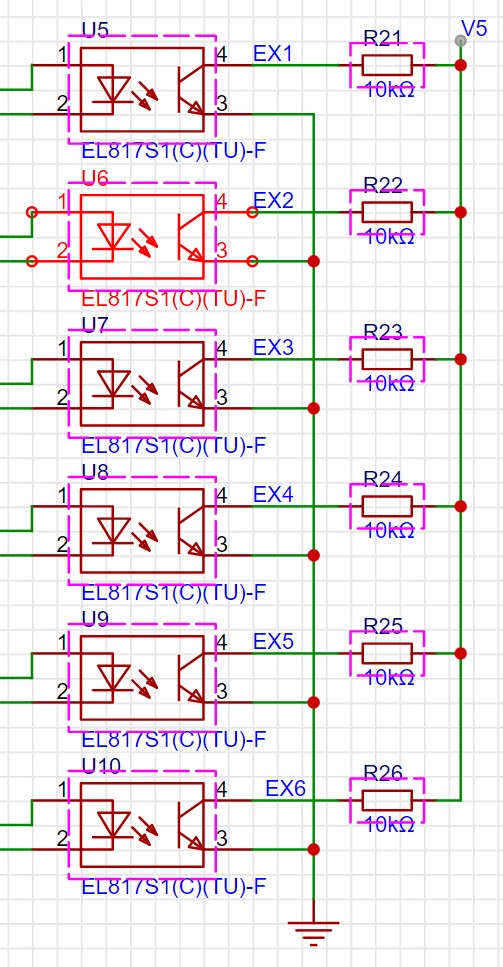

2.硬件原理图

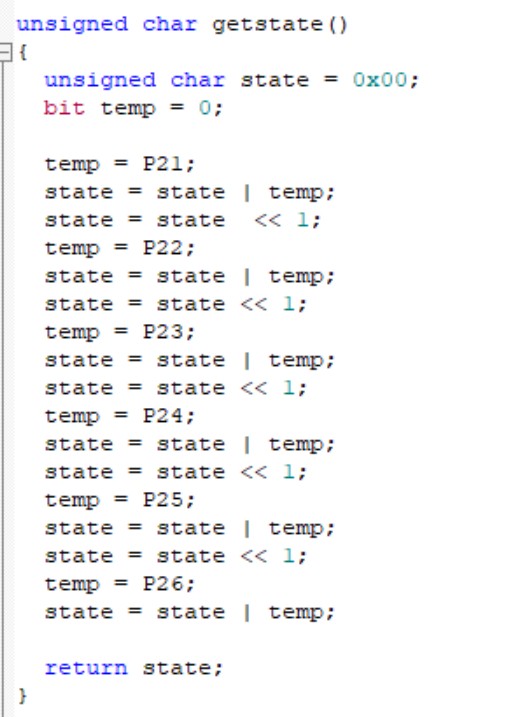

3.读取函数

maj***

有大佬能提供一点思路么

xiangz***

1. 这个函数在中断里,还是中断外?
2. 不能简洁一点么?
    status = (P2 >> 1) & 0x3F;

3. 串口发送在哪里?

so***

为什么不直接读取P2值然后&操作像这样status=P2&0x3f;

maj***

so*** 发表于 2024-6-11 17:16
为什么不直接读取P2值然后&操作像这样status=P2&0x3f;

因为我实在找不到哪里出的问题 程序写了好几种demo 硬件也改了还几次

maj***

xiangz*** 发表于 2024-6-11 16:46
1. 这个函数在中断里,还是中断外?
2. 不能简洁一点么?
    status = (P2 >> 1) & 0x3F;

time0中断里调用这个函数，中断频率50Hz
串口发送就是把这个state发送到UART0

aho***

先简单排查一下，EX1-EX6手动固定状态，读取看是否还有这种情况

xiangz***

测试一下串口直接送P2,长时间观察看看

Lkck***

波特率多少？晶振设了多少？

Lkck***

波特率多少？晶振设了多少？
