使用触摸按键外设时应该参照哪个最小系统图？

void_i***

我准备使用STC8H1K08T来做一个带触摸按键的系统，但STC8H手册中在STC8H1K08T所给出的最小系统图和触摸按键章节给出的最小系统图的滤波电容不一样，我应该参照哪一个图选择电容？

void_i***

还有一个问题就是，

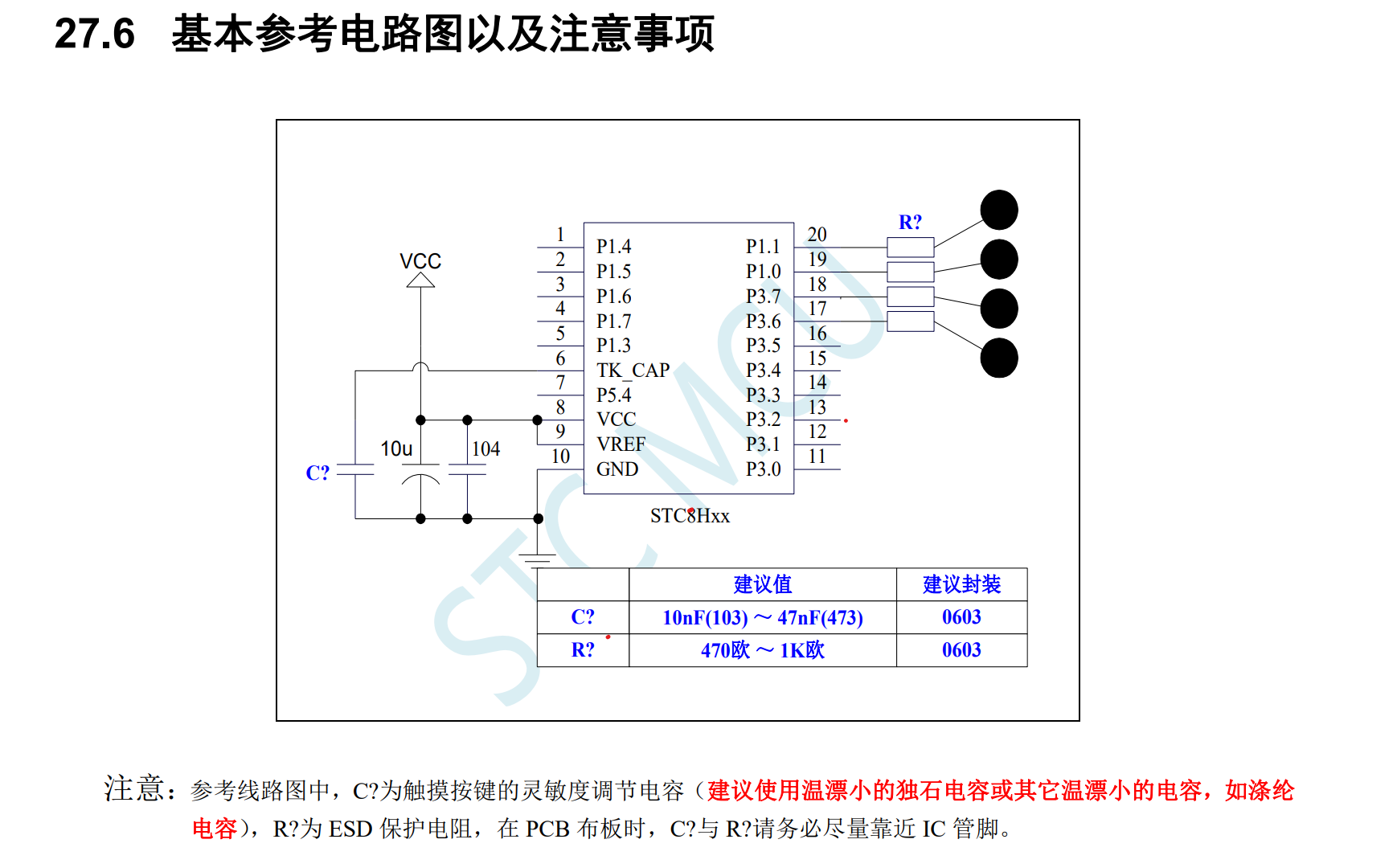

触摸按键参考电路图中的C？，建议封装是0603，
但下面又建议使用温漂小的独石电容，想问，独石电容有0603的吗？

yja***

22μ和10μ随便一个都可以，0.1μ的也要有，
这个是单片机的电源的电容组合。
【22uF + 0.1uF】或者【10uF + 0.1uF】
===22uF/10uF 成本低


至于C？是跟你产品的触摸灵敏度和覆盖的面板厚度有关系的，
贴片最好用X7R以上或者NPO的贴片，减少温度对触摸的灵敏度影响，
独石体积大价格成本也稍高，塞得进去也不是不可以。

神***

看看冲哥的实战

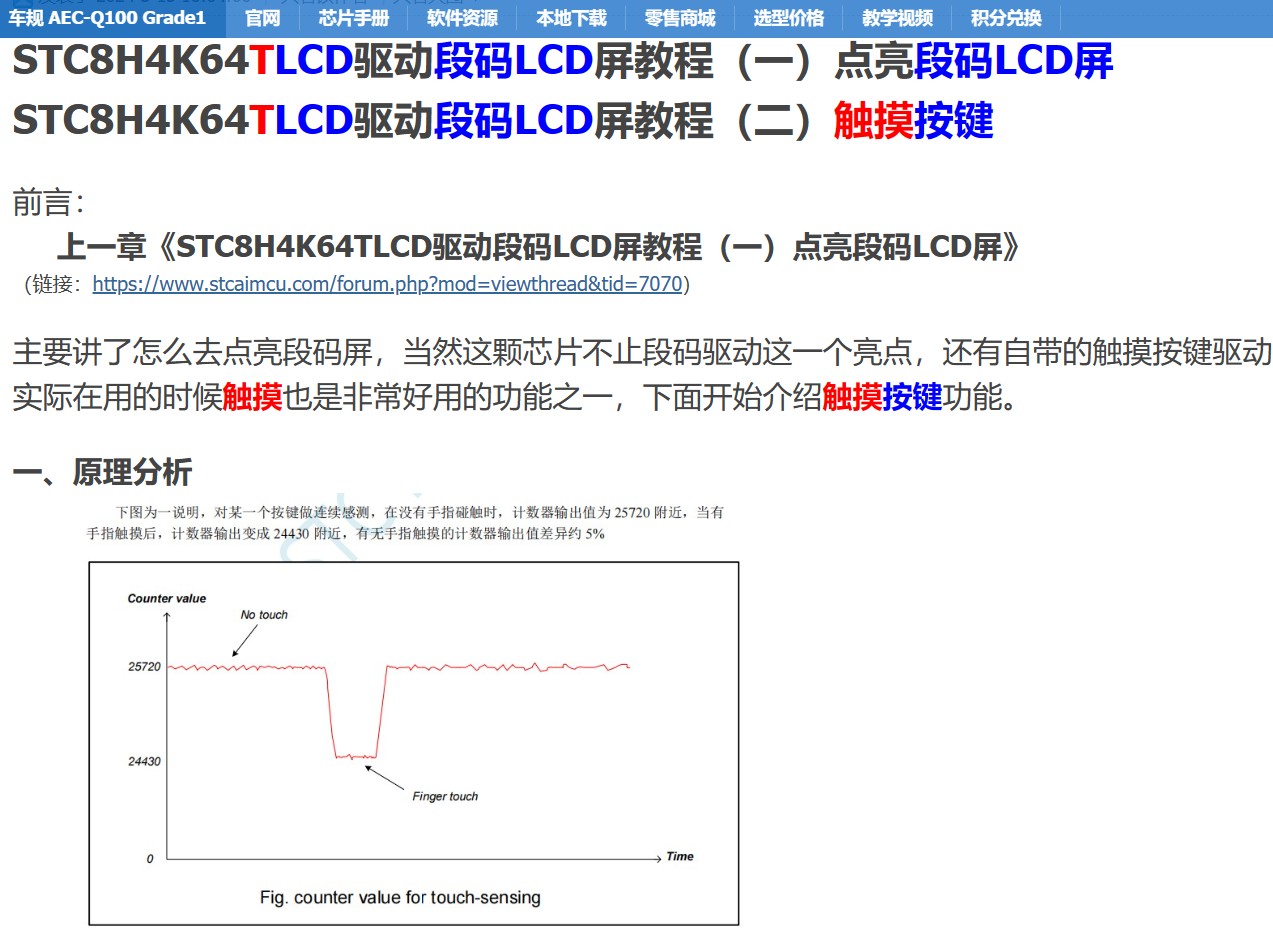

STC8H4K64TLCD驱动段码LCD屏教程（二）触摸按键 - 段码LCD/80mA大电流LED数码管自动刷新显示/RTC实时时钟/触摸按键/低功耗 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

梁***

参考你贴的图就可以了，原理一样的。
C?是触摸按键参考电容，要求温漂系数小，漏电流小，等效串联电阻（ESR）低，建议独石电容是因为其温漂小，而一般的贴片电容（陶瓷电容材质X5R或X7R）误差大、温漂大。
C?的取值会跟你的板子有一定关系，不触摸时读数为20000左右比较合适。

liuzon***

梁*** 发表于 2024-6-11 11:07
参考你贴的图就可以了，原理一样的。
C?是触摸按键参考电容，要求温漂系数小，漏电流小，等效串联电阻（ESR ...

C？是大了读数变小还是变大？串联的电阻呢？

梁***

liuzon*** 发表于 2024-12-19 20:04
C？是大了读数变小还是变大？串联的电阻呢？

C?大读数变大。串联电阻一般1K，不影响读数。
