请教STC8H8K64U-12引脚的用途|已解决

wx51*** · 发表于 2024-6-6 09:25:38

本帖最后由 STCAI-32位8051 于 2024-6-6 11:49 编辑

想不明白STC8H8K64U-12引脚UCap该怎样用。请各位专家指点，谢谢！

AI*** · 发表于 2024-6-6 09:45:43

不用 USB 功能，就可以 UCap 不外挂电容
用 USB 功能，就需要 UCap 外挂电容 0.1uF的电容

angm*** · 发表于 2024-6-6 09:52:37

自己动手丰衣足食，去看数据手册吧

需要习惯并学会看手册

wx51*** · 发表于 2024-6-6 10:02:51

不懂得怎样用USP功能。我要用P3.0和P3.1仿真，与它（UCap）有关系吗？如果不用USB功能这只引脚该怎样接？

angm*** · 发表于 2024-6-6 10:05:04

wx51*** 发表于 2024-6-6 10:02
不懂得怎样用USP功能。我要用P3.0和P3.1仿真，与它（UCap）有关系吗？如果不用USB功能这只引脚该怎样接？ ...

就在UCap 外挂电容 0.1uF的电容就可以了，其他都不用去管。

_奶*** · 发表于 2024-6-6 10:06:49

angm*** 发表于 2024-6-6 09:52
自己动手丰衣足食，去看数据手册吧

需要习惯并学会看手册

问一下手册里 CCIE 是什么寄存器全文搜索都没有找到

AI-32*** · 发表于 2024-6-6 10:16:05

本帖最后由 STCAI-32位8051 于 2024-6-6 10:56 编辑

如下，UCAP是USB模块电源稳压脚，USB不用，UCap 就可以不接
但 MCU-VCC/MCU-GND 电源去耦的 22uF/0.1uF这2个电容还是都要接

angm*** · 发表于 2024-6-6 10:31:09

_奶*** 发表于 2024-6-6 10:06
问一下手册里 CCIE 是什么寄存器全文搜索都没有找到

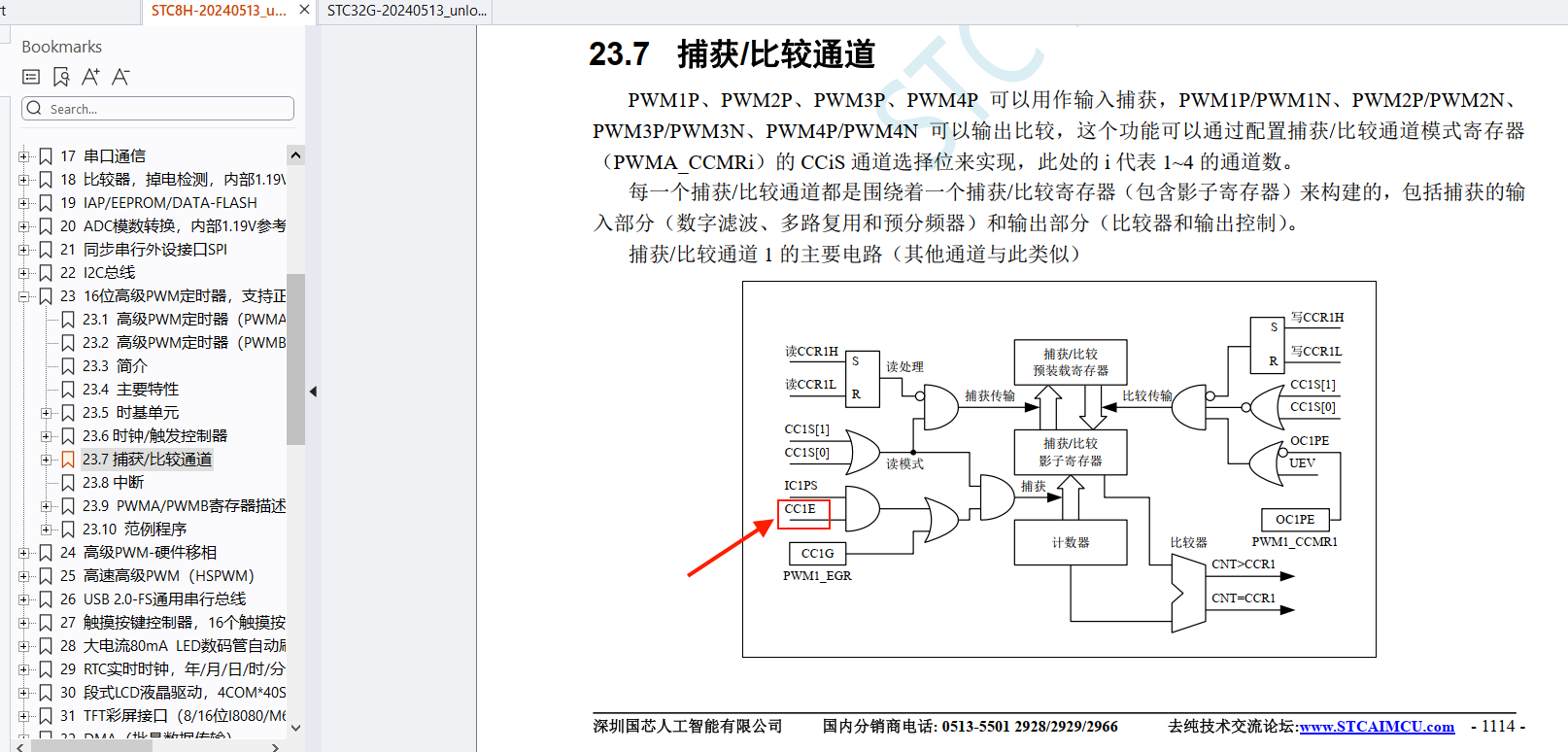

捕获/比较通道

CCiE 此处的 i 代表 1~4 的通道数。

设置 PWMA_CCER1 寄存器的 CC1E=1，允许捕获计数器的值到捕获寄存器中。

_奶*** · 发表于 2024-6-6 10:39:01

angm*** 发表于 2024-6-6 10:31
捕获/比较通道

CCiE 此处的 i 代表 1~4 的通道数。

嗯和我想象中的差不多，，，手册上那个是笔误

angm*** · 发表于 2024-6-6 10:43:36

本帖最后由 angmall 于 2024-6-6 10:50 编辑

_奶*** 发表于 2024-6-6 10:39
嗯和我想象中的差不多，，，手册上那个是笔误

人非圣贤，谁能无错。
