STC语音的应用, PWM输出驱动喇叭

Mr.***

   有些时间没有来论坛了，下周一就是端午节了，
提前预祝各位，身体安康，事事有成，家庭和睦，
也祝咱们STC蒸蒸日上，一路辉煌，
成就非凡成为行业的翘楚.

前段时间一款产品上用到了语音播放，偶然间我在
咱们论坛上看到某位大佬发了一条这样的信息，
可以使用PWM输出驱动喇叭，我想问问这种方式
能播放音乐的么（带人声的音乐），这个是什么原理，
在我们的手册上哪里可以查阅相关的内容。

AI-32***

感谢小伙伴的真诚祝福！STC在此祝您:
端午安康！阖家团圆！万事如意！ 您可多多关注下面的帖子，共同前进！
STC32位8051，180MHz-16位PWM-DIY-音频
USB喀秋莎高速火力传输重音炮来袭



【新提醒】51开源 喀秋莎-STC32-UAC-音频声卡，1/23最新程序更新，增加播放速度自适应功能 ... - 51 发烧友，UAC，极致音频，大国工匠，艺术人生，乐林漫步 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区  https://www.stcaimcu.com/forum.p ... 5382&extra=page%3D1

晓***

是利用了HSPWM（高速PWM）直接输出，
类似SPWM的技术。
但说是用PWM输出直接驱动喇叭有点夸张了，
毕竟单片机IO驱动能力才几十毫安，
经过一阶低通滤波送功放芯片驱动扬声器是没问题的。

神***

https://www.stcaimcu.com/forum.p ... ptid=5633&pid=45244

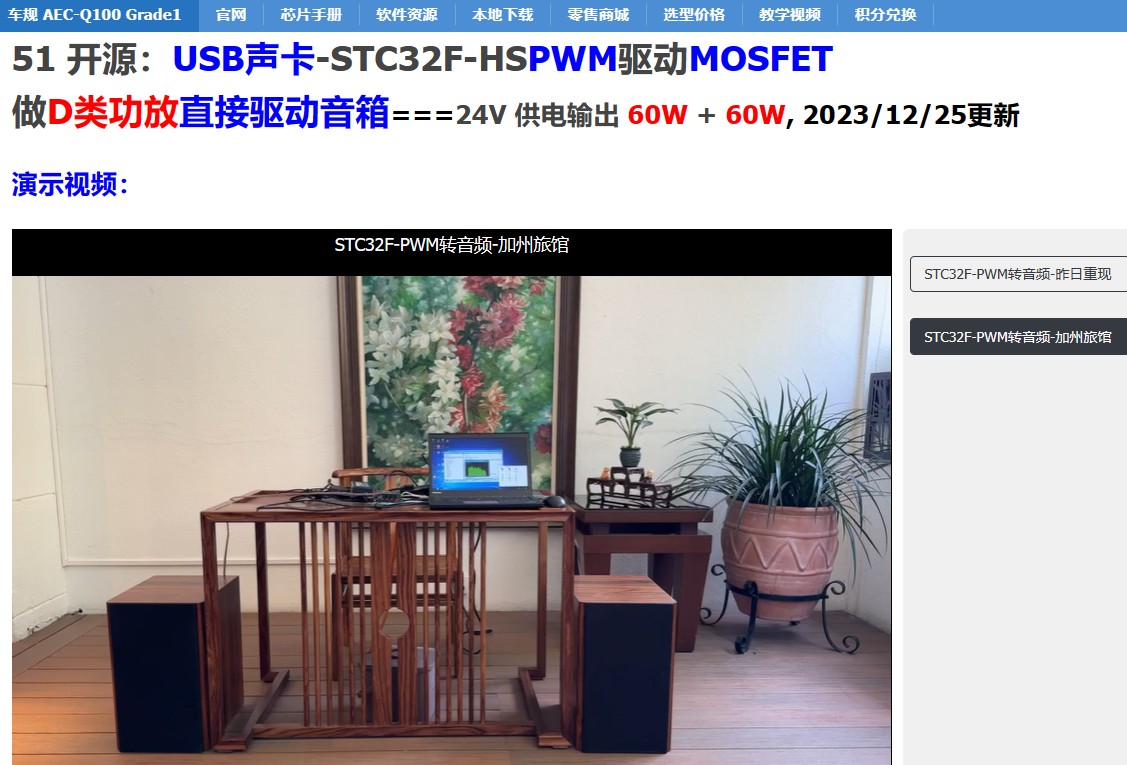

51 开源：USB声卡-STC32F-HSPWM驱动MOSFET
做D类功放直接驱动音箱===24V 供电输出 60W + 60W, 2023/12/25更新
无需专门的功放，STC32F12K54的HSPWM直接驱动MOSFET做D类功放，BTL输出，24V供电，无明显失真，就可以输出正弦波功率有效值：
8欧姆负载：30W+30W，效率95%。
6欧姆负载：40W+40W，效率93%。
4欧姆负载：60W+60W，效率92%。
虽然是70KHz 12bit的PWM，但是用8寸的书架音箱听感还是不错的，小音量音质都还可以。
静音时，耳朵凑近音箱会听到一点点沙沙声，D类常见。
D类效率是非常高的，一般在90%以上，实测8欧姆负载，正弦波满功率效率可达95%，损失的功率基本在输出滤波电感（有点发热）。
由于是70KHz的PWM，所以输出音频LC滤波截止频率不能太高，本例为13KHz，声音实际听感很好的，特别合适用于公共场合的广播，
低压直流供电，功率大，效率高，省电。
或者用于户外扩音播放，电池供电续航超长。音乐功率的特点是，平均功率很小，比如输出峰值30W+30W，但实际平均功率一共不超过10W。
功放成本也不高，驱动芯片EG2104S几毛钱，MOSFET也是几毛钱一片，但是电流可以连续输出10A（峰值）没问题（要增加风扇散热）。
或者可以改为ADC输入音频，将ADC值送HSPWM就可以做线路输入了。
功放使用电容隔直输出，不需要喇叭保护电路。隔直电容使用4700uF/25V LOW ESR电容，保证低音基本无衰减。
51 开源：USB声卡-STC32F-HSPWM驱动MOSFET
做D类功放直接驱动音箱===24V 供电输出 60W + 60W
无需专门的功放，STC32F12K54的HSPWM直接驱动MOSFET做D类功放，
BTL输出，24V供电，无明显失真，就可以输出正弦波功率有效值 !
电脑可以使用任意播放软件，插入USB就是一个带D类功率放大的外置声卡 !
给STC32F12K54下载程序时选择主频56MHz, MCU内部用PLL将时钟倍频到
287MHz给HSPWM时钟，12bit的PWM频率为70KHz，LC滤波截止频率为13KHz。

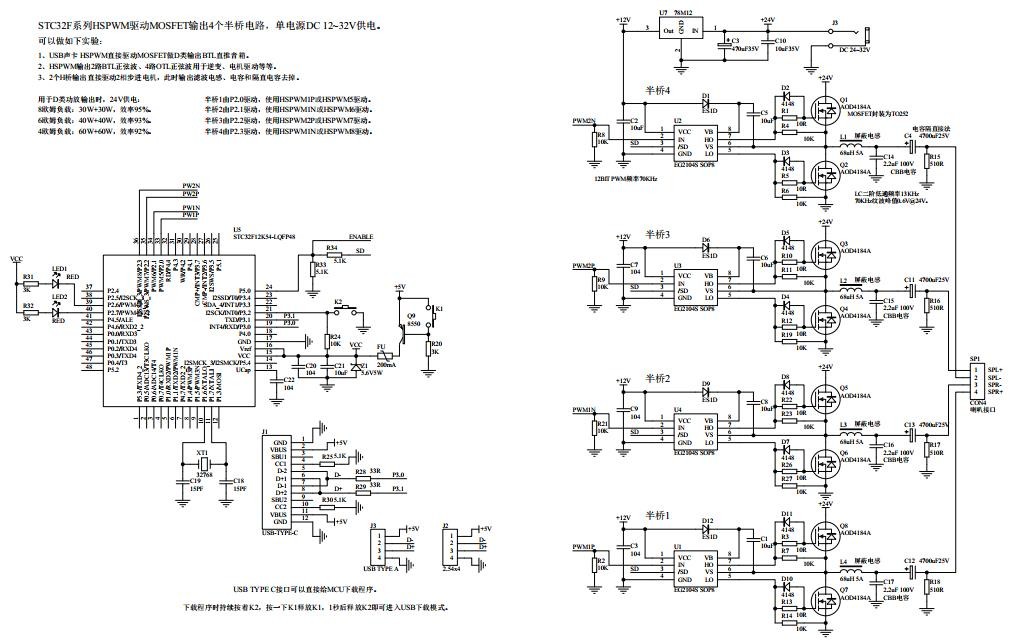

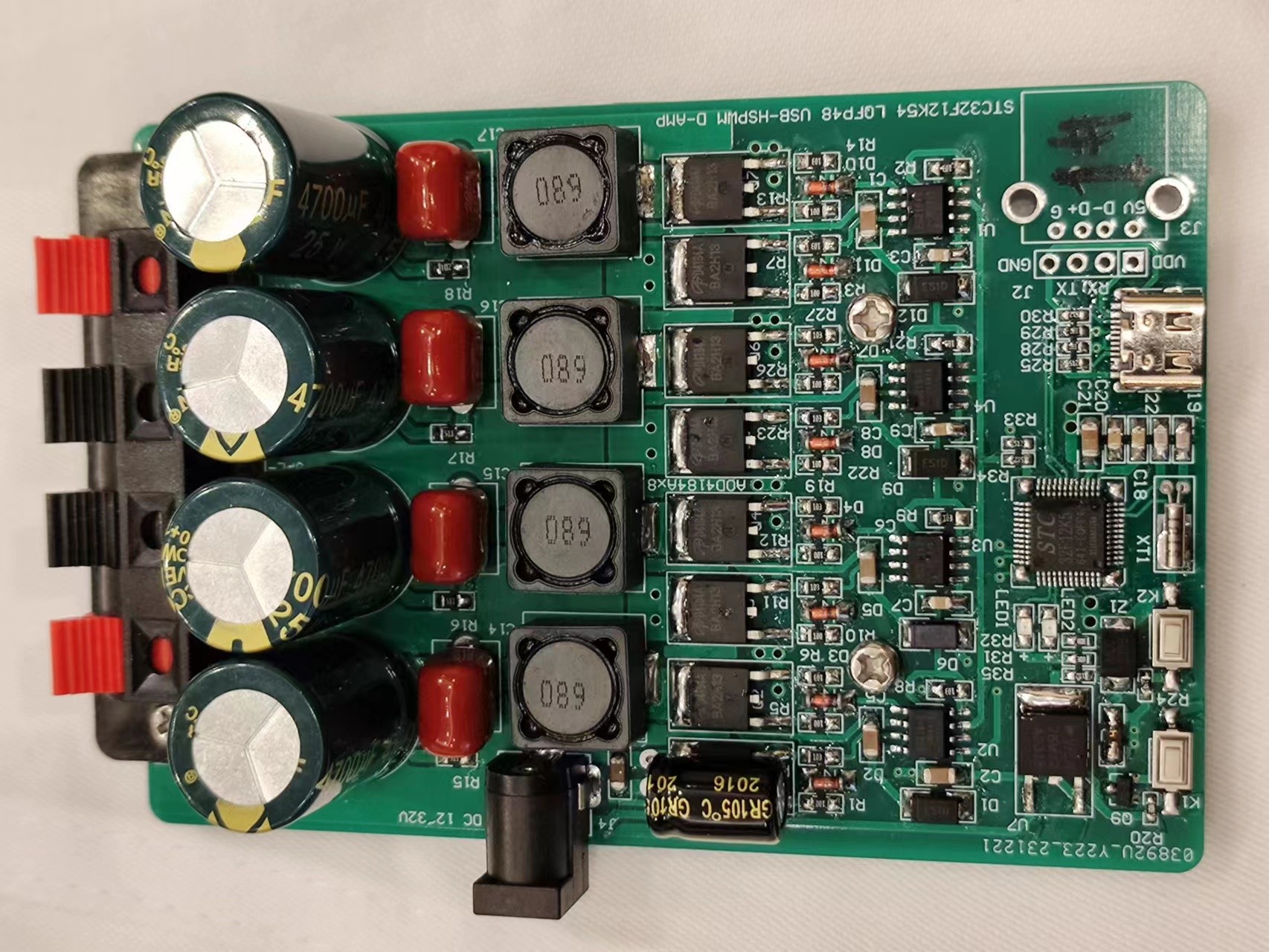

我先是用“追风剑+洞洞板”验证，然后打板验证, 4个半桥推挽输出，可以做:
D类功放、普通有刷电机驱动、两相步进电机直接细分驱动、
输出单相交流电、三相交流电做逆变实验、驱动三相交流电机实验等等。

神***

等 2024/7/1, STC8051U 带大家一起 HiFi

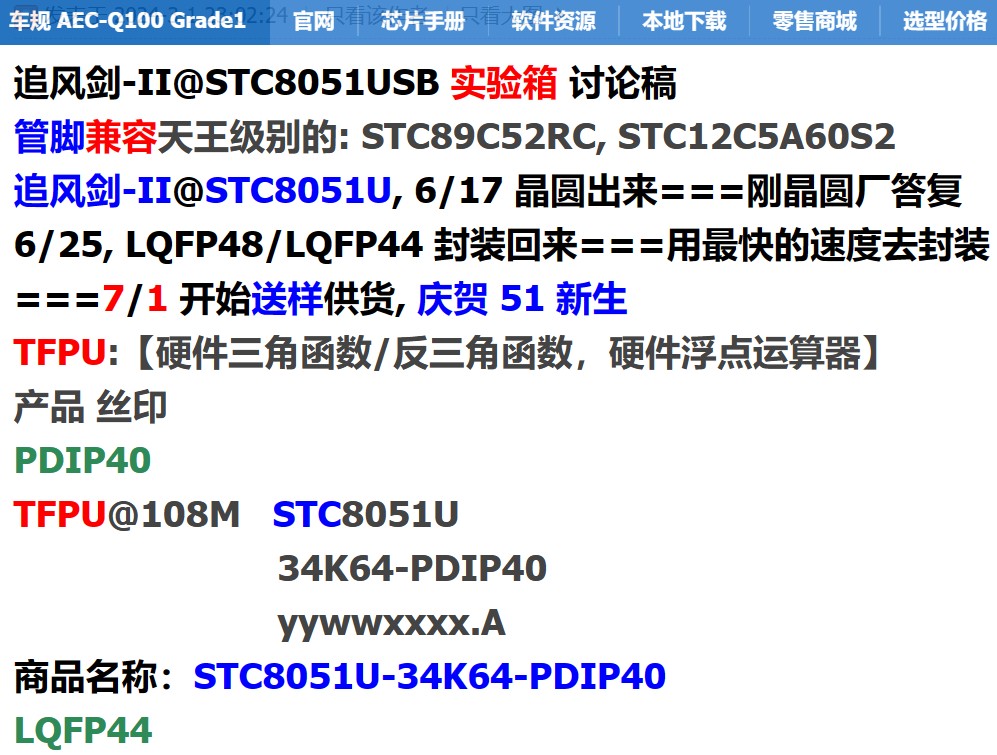

【新提醒】追风剑-II@STC8051USB实验箱讨论稿，8位/32位8051兼容，三角函数/浮点, USB - 视频教学，《单片机原理及应用》教学改革及实践研讨会，实战技术交流会，会务通知 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

so***

STC8051看起来蛮强大的还有I2S接口

_NC***

可以做个语音模块，串口控制播放，能USB更新语音（语音是22khz以内的8bit单声道wav，名字起成001.wav这样拖到优盘里）

STC8H8K64U+4MFLASH的成本应该能控在2RMB之内 凭这一点就能卷死好多OTP语音芯片。何况还能USB更新语音

jxday***

腻害腻害
