分析官方代码，遇到的问题。

duro***

这个是我的连接图。
改的官方例子（也只修改了这个地方）：

初始化和清屏方式（这里没改，和官方一样的）：

duro***

这个写数据和命令的地方也没有修改：

duro***

晓*** 发表于 2024-6-2 01:14
我手头两块ST7920核心的12864的18脚输出电压是大于5V的，大约7~8V的样子，给Vo调到5.5V时显示对比度最佳。 ...

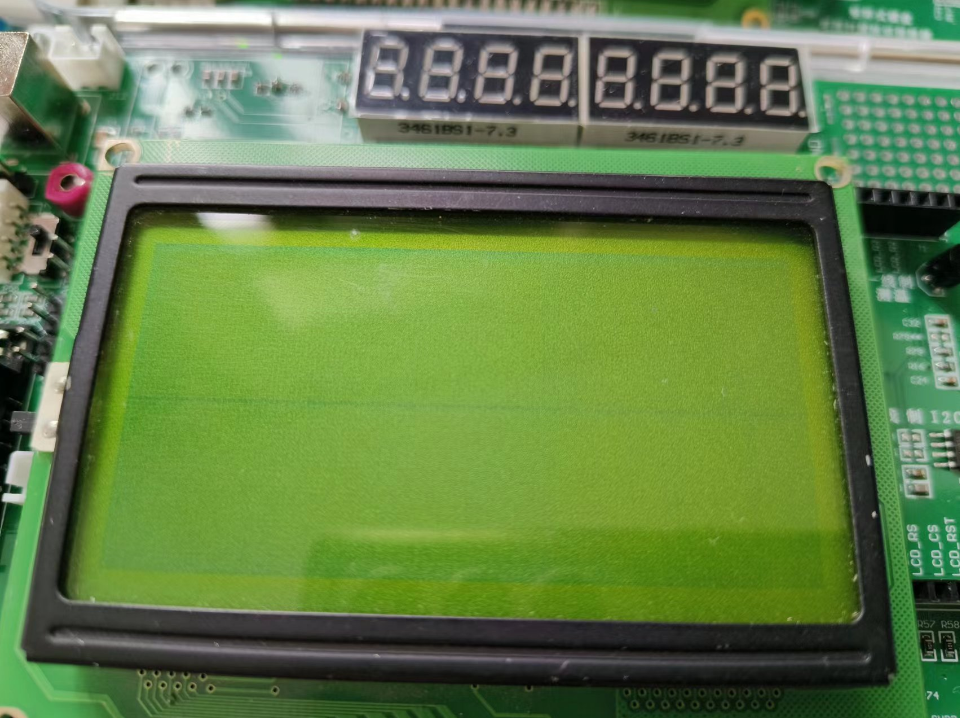

我的这个屏幕中间有个横线，这个和对比度应该没啥关系吧。vee不是用来调对比度的吗。

zha***

最好找买屏幕的给你例程   最近在研究stc官方的试验箱代码  好多都是错误的

duro***

zha*** 发表于 2024-6-2 05:20
最好找买屏幕的给你例程   最近在研究stc官方的试验箱代码  好多都是错误的 ...

我的和官方的硬件一样，都是st7920。官方的应该不至于发没有跑过的例子吧？

晓***

duro*** 发表于 2024-6-2 04:13
我的这个屏幕中间有个横线，这个和对比度应该没啥关系吧。vee不是用来调对比度的吗。
...

有黑线，说明对比度调节本身没什么问题了，只是代码没有初始化成功。
刚上电到初始化屏幕之间的时间，屏幕就是有黑线的，这是因为模块用了两个行驱动芯片，分上下两屏，两个驱动芯片内部偏压分配不均匀导致的边缘发黑。

晓***

duro*** 发表于 2024-6-2 10:22
我的和官方的硬件一样，都是st7920。官方的应该不至于发没有跑过的例子吧？ ...

很负责任的告诉你，官方的例程都是跑过的，
我测试12864就是用的官方例程，
STC8H的直接用，STC32G的需要看板子的版本，
例程代码中备注了，
9.5版本之前实验箱需要将P42与P44对调才能正常使用

duro***

zha*** 发表于 2024-6-2 05:20
最好找买屏幕的给你例程   最近在研究stc官方的试验箱代码  好多都是错误的 ...

我也有点怀疑官方给的例子有问题了

duro***

问题最后已经成功解决，应该是延时的问题。
后来我写了一个教程。这个是链接
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=8885
