stc32-9.6试验箱演示程序移植为usb自动下载

zha***

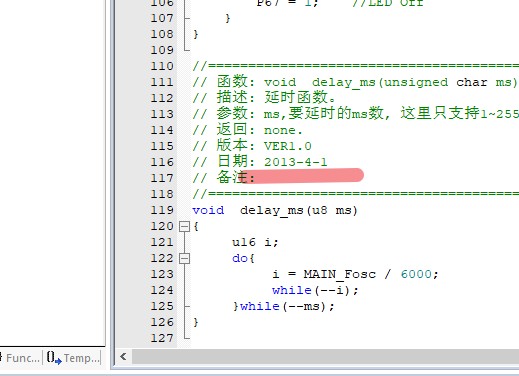

今天说仔细研究下试验箱，一看程序有的是2013年写的，下载比较麻烦，于是打着学习的目的给程序都加上热下载吧(这里应该叫啥？)

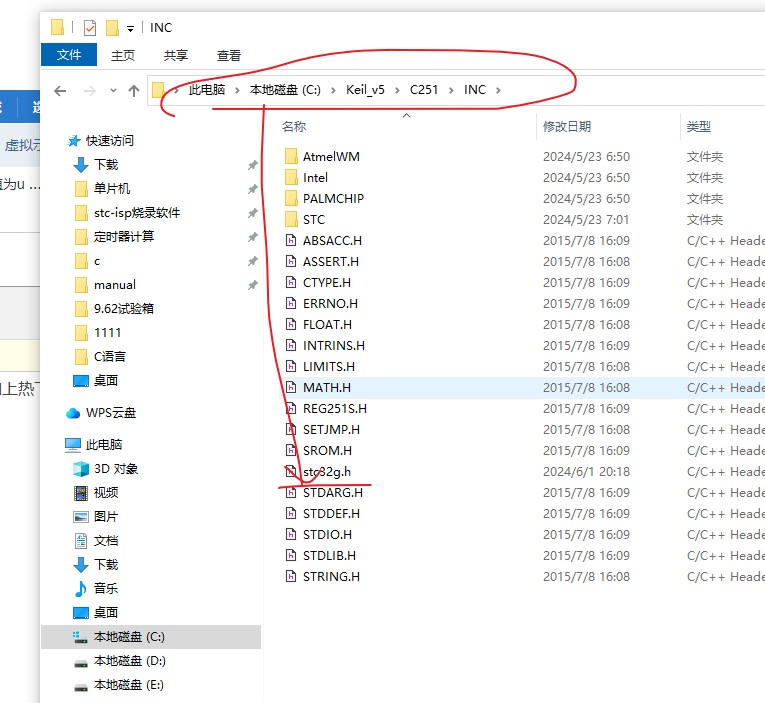

自己用isp软件下载好头文件到下图路径  自己安装到哪里选择好  或者放到程序包的根目录








本着全部都移植的心，慢慢来搞一个发一个。。

zha***

第零个没啥意思，设置端口没演示

01.1-用P6口做跑马灯-入门版


01.1-用P6口做跑马灯-入门版.zip (108.56 KB, 下载次数: 58)

2024-6-1 17:11 上传

点击文件名下载附件

zha***

01.1-用P6口做跑马灯-入门版  解读

主要代码就是控制p60-p67输出高低电平，注意试验箱上的接了一个pnp三极管需要p40输出低电平。

zha***

01.2-用P6口做跑马灯


01.2-用P6口做跑马灯.zip (107.41 KB, 下载次数: 60)

2024-6-1 17:42 上传

点击文件名下载附件

zha***

01.2-用P6口做跑马灯  解读


u8 ledNum[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};



0x01 = 0000 0001B；

把数组映射到p6口

每500毫秒转换一个口

zha***

02-Timer0-Timer1-Timer2-Timer3-Timer4测试程序


这又是一个没有示波器看不见效果的代码


#define Timer0_Reload   (MAIN_Fosc / 1000)      //Timer 0 中断频率, 1000次/秒
#define Timer1_Reload   (MAIN_Fosc / 2000)      //Timer 1 中断频率, 2000次/秒
#define Timer2_Reload   (MAIN_Fosc / 3000)      //Timer 2 中断频率, 3000次/秒
#define Timer3_Reload   (MAIN_Fosc / 4000)      //Timer 3 中断频率, 4000次/秒
#define Timer4_Reload   (MAIN_Fosc / 5000)      //Timer 4 中断频率, 5000次/秒


哈哈

我给改了改成一个中断零了   不知道咋回事全部中断打开  usb端口会失效

我给改成了2秒一闪的了 中断频率没变  加了个全局变量

void timer0_int (void) interrupt 1
{
        i++;
        if(i>=1000)
        {
                i = 0;
                P67 = ~P67;
                P61 = ~P61;
        }
}
复制代码

02-Timer0-Timer1-Timer2-Timer3-Timer4测试程序.zip (111.27 KB, 下载次数: 63)

2024-6-1 20:33 上传

点击文件名下载附件

zha***

02-Timer0-Timer1-Timer2-Timer3-Timer4    原代码解读

void Timer1_init(void)
{
        TR1 = 0;    //停止计数

    #if (Timer1_Reload < 64)    // 如果用户设置值不合适， 则不启动定时器
        #error "Timer1设置的中断过快!"

    #elif ((Timer1_Reload/12) < 65536UL)    // 如果用户设置值不合适， 则不启动定时器
        ET1 = 1;    //允许中断
    //  PT1 = 1;    //高优先级中断
        TMOD &= ~0x30;
        TMOD |= (0 << 4);   //工作模式, 0: 16位自动重装, 1: 16位定时/计数, 2: 8位自动重装
    //  T1_CT = 1;  //计数
        T1_CT = 0;  //定时
    //  T1CLKO = 1; //输出时钟
        T1CLKO = 0; //不输出时钟

        #if (Timer1_Reload < 65536UL)
            T1x12 = 1;  //1T mode
            TH1 = (u8)((65536UL - Timer1_Reload) / 256);
            TL1 = (u8)((65536UL - Timer1_Reload) % 256);
        #else
            T1x12 = 0;  //12T mode
            TH1 = (u8)((65536UL - Timer1_Reload/12) / 256);
            TL1 = (u8)((65536UL - Timer1_Reload/12) % 256);
        #endif

        TR1 = 1;    //开始运行

    #else
        #error "Timer1设置的中断过慢!"
    #endif
}
复制代码

主要是红色部分：

#if (Timer1_Reload < 65536UL)
T1x12 = 1; //1T mode
TH1 = (u8)((65536UL - Timer1_Reload) / 256);
TL1 = (u8)((65536UL - Timer1_Reload) % 256);



结合下边代码带进去计算
#define Timer1_Reload   (MAIN_Fosc / 2000)      //Timer 1 中断频率, 2000次/秒


Timer1_Reload = 24000000/2000 = 12000


TH1 = (u8)((65536UL - Timer1_Reload) / 256);



带进去就为 209.1  换为 十六进制 为0x D1

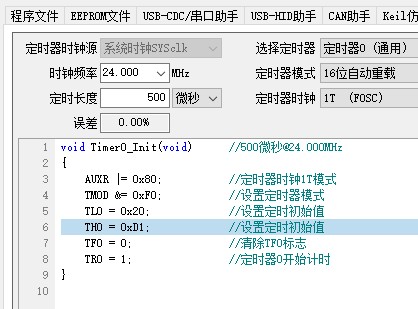

其实直接在isp设置多简单。。。。。。。。。。。。

zha***

03-用P6，P7qudong8个shu码管   汉字keil显示乱码 我把名字改了

03-用P6，P7qudong8个shu码管.zip (112.89 KB, 下载次数: 62)

2024-6-2 05:54 上传

点击文件名下载附件

zha***

03-用P6，P7qudong8个shu码管   简单原理分析


这利用到了数码管循环扫描显示  为啥看起来不闪？因为人眼有辉光暂留   扫描周期只要不大于20-40毫秒就分辨不出来

这里的扫描周期8毫秒

P7 = ~T_COM[7-display_index];


P7和P6按位取反 是因为共阳数码管  阳极接法  有个pnp三极管 P7相关位必须输出低电压才有电流流进去







其实1毫秒时间还可以再往上加加到2毫秒测试  我测试了2毫秒可以  但是4毫秒就看出来闪了

为啥不能三毫秒？因为1秒等于1000毫秒   除于三除不尽

zha***

注意：用到中断的地方 不要忘了开对应中断和中断总开关
