关于最小系统的疑问？为啥只有pidp40没写vref注意事项

zha***

pid40 插脚的vref不需要接vcc或者参考电压？？？？

我看其他最小系统都有标注  ，这个没标注？？

zh***

同一个系列的不同封装，特性都一样
数据手册需补充完整

zha***

zh*** 发表于 2024-5-31 08:46
同一个系列的不同封装，特性都一样
数据手册需补充完整

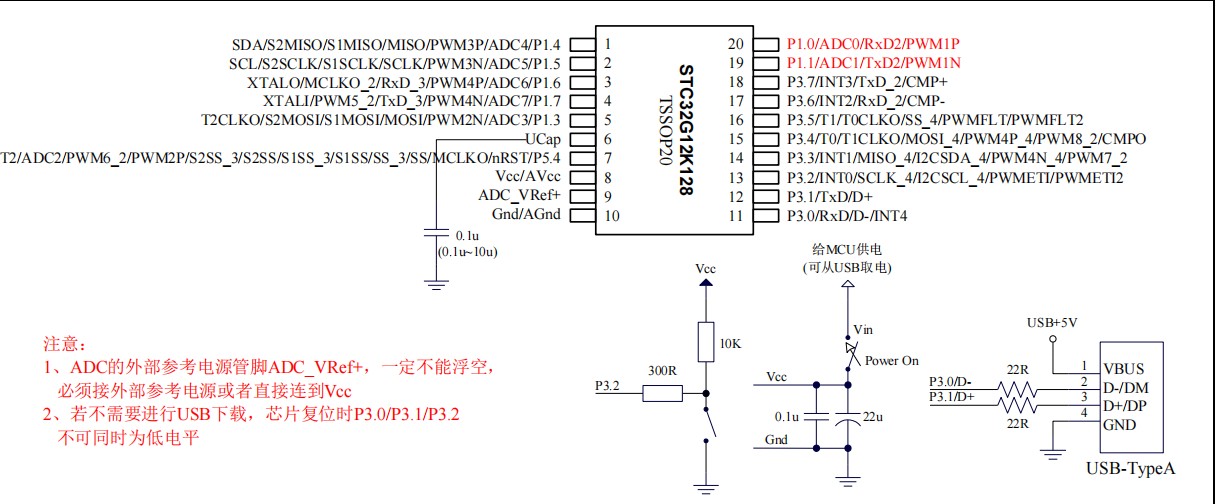

{:5_270:}我参考的dip最小系统  没有画adc参考电压哪个脚    都提交打板了

zh***

zha*** 发表于 2024-5-31 08:54
我参考的dip最小系统  没有画adc参考电压哪个脚    都提交打板了

没有画ADC_Vref+，说明你的程序不需要用ADC功能，焊板的时候直接用焊锡将ADC_Vref+和旁边的VCC脚短路就可以了

AI-32***

ADC_Vref+是ADC参考电压输入端，这是给ADC参考电压的。
来个类比：你要测量一个长度，就得有一个尺子，比如一条米尺，最小刻度为mm，要测某物体长度，就用这条米尺去测量，比如测量出来是345mm，如果有一位估计值，则是345.6mm。这条米尺就是基准，最长可以测量1米的长度。
对于ADC，ADC_Vref+就是基准，只能测量0~ADC_Vref+之内的电压，拿这个基准电压去量度输入电压，比如ADC_Vref+用4.096V，测量某个电压为3.456V，过采样可以测到3.4567V。

AI-32***

ADC 的 转换参考电压：
永远是 ADC_VRef+,
和 1.19V 辅助固定信号源 无任何关系

======================================================================

ADC_VREF+ 如何接 ？MCU_VCC, 2.5V/3.0V/3.3V/4.096V/5V
1，无追求，可以直接接到 MCU的VCC电源管脚 ADC_VREF+ =【ADC_AVCC = MCU_VCC】
     用ADC15通道接的1.19V固定信号源来反推当时的变化中的MCU_VCC/ADC_AVCC，
   【对ADC15通道采样转换各1次，对实际要采样转换的 ADCx通道采样转换1次】
     假定2次ADC采样转换时间内，MCU_VCC/ADC_AVCC不变或忽略不计，实际计算是，
     2个通道比较计算1次就可以得到 ADCx的输入模拟量值

2，一般要求，接外部普通的的参考源，须满足 2.4V <= ADC_VREF+ <=【ADC_AVCC = MCU_VCC】
      2.5V的超简易参考源 TL431/CD431, 价格<RMB0.1附近

3，不计代价的高要求，接欧美的外部专门的参考源， 须满足 2.4V <= ADC_VREF+ <=【ADC_AVCC = MCU_VCC】
     2.5V专业参考源 / 3.0V / 3.3V / 4.096V / 5.0V专业参考源，RMB1.35 ~ RMB5
     这些专业参考源太贵，比STC专业级的ADC型MCU贵太多，RMB1.35 ~ RMB5
     ===最近REF3025AIDBZR已降价到RMB1.35以下，有高要求的可以考虑使用
     STC内部校准用的都是这些专业级的参考源，普通用户没必要如此奢华
====== ADCx输入通道的外部输入电压 <= ADC_VREF+ ================

1，无追求，可以直接接到 MCU的VCC电源管脚 ADC_VREF+ =【ADC_AVCC = MCU_VCC】

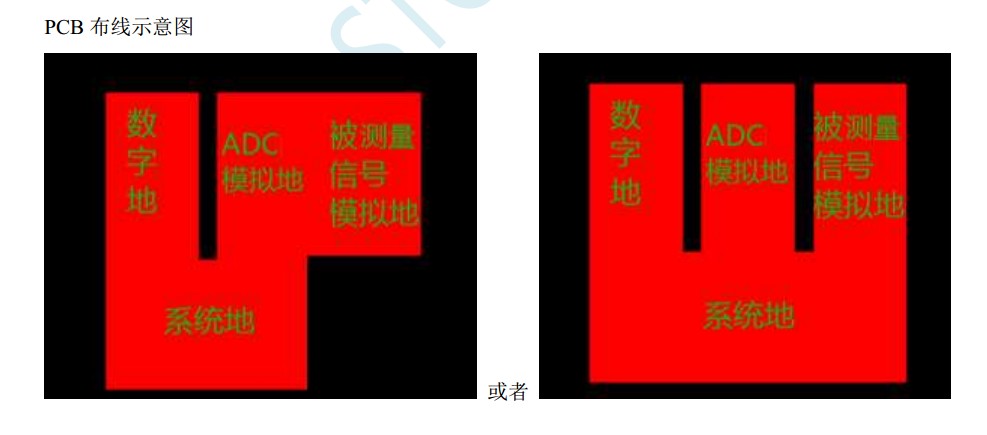

     ADC输入通道接个 0.1uF / 0.01uF / 0.001uF的电容到模拟地

【新提醒】ADC的转换参考电压永远是ADC_VRef+ 和 1.19V 辅助固定信号源无关，如何接 ？ - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区

https://www.stcaimcu.com/forum.p ... e=1&extra=#pid19211

大***

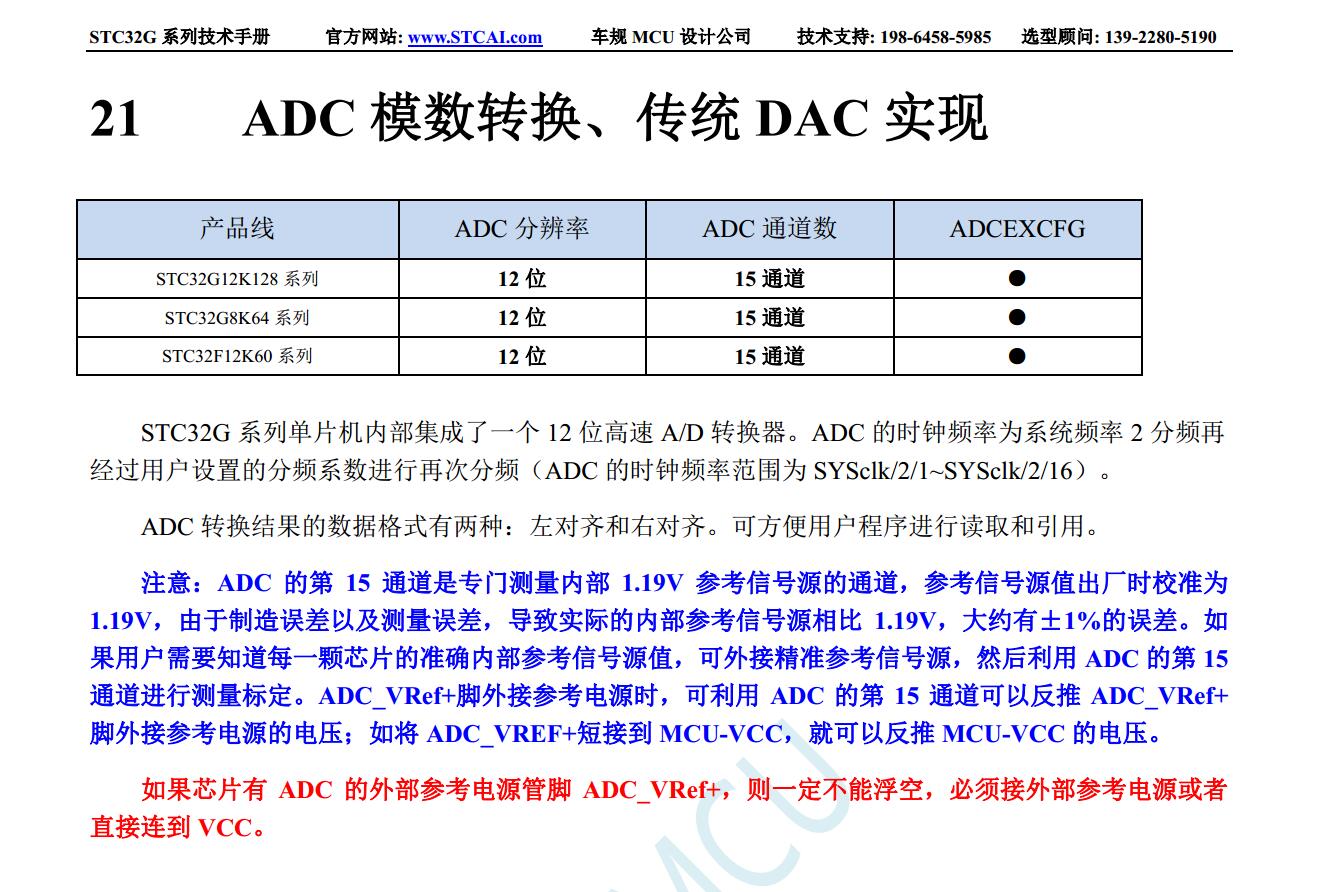

刚开始学ADC的时候，就记住了手册里的那行红名提示

所以后来玩STC8H和STC32G的DIP40的时候
我在自己的板子上做了个跳线帽，把Vref接在VCC上了。
需要接外部参考电压的时候，就移开跳线帽。

还真没注意到DIP40管脚图上都没有说明的事儿。

so***

模拟参考电压都要接，可以接不超过vcc的电压。
