怎么adc采样啊|已解决

yywf202***

stc8h8k怎么进行单路adc采样啊，教学视屏又少，唯一的还又丑又长，想找一个adc采样的教学帖子，代码照着搬老是卡住了，没一个成功过的，iic，uart，adc。想要一个像江协科那样的视频

晓***

//配置ADC
void ADC_init(void)
{
        ADCCFG &= ~0x0f;
        ADCCFG |= 0x04;                        //SPEED(4)
        ADCCFG |= 0x20;                        //12位数据右对齐
        ADCTIM = 0xbf;                        //CSSETUP(1), CSHOLD(1), SMPDUTY(31)
    ADC_CONTR = 0xcf;                           //使能并启动ADC模块  测试内部1.19V
}
复制代码

u16        Get_ADC12bitResult(u8 channel)        //channel = 0~15
{
        ADC_RES = 0;
        ADC_RESL = 0;

    ADC_CONTR = (ADC_CONTR & 0xF0) | 0x40 | channel;    //启动 AD 转换
        _nop_();
        _nop_();
        _nop_();
    while((ADC_CONTR & 0x20) == 0);   //等待ADC结束
    ADC_CONTR &= ~0x20;     //清除ADC结束标志
        return (((u16)ADC_RES << 8) | ADC_RESL);
}
复制代码

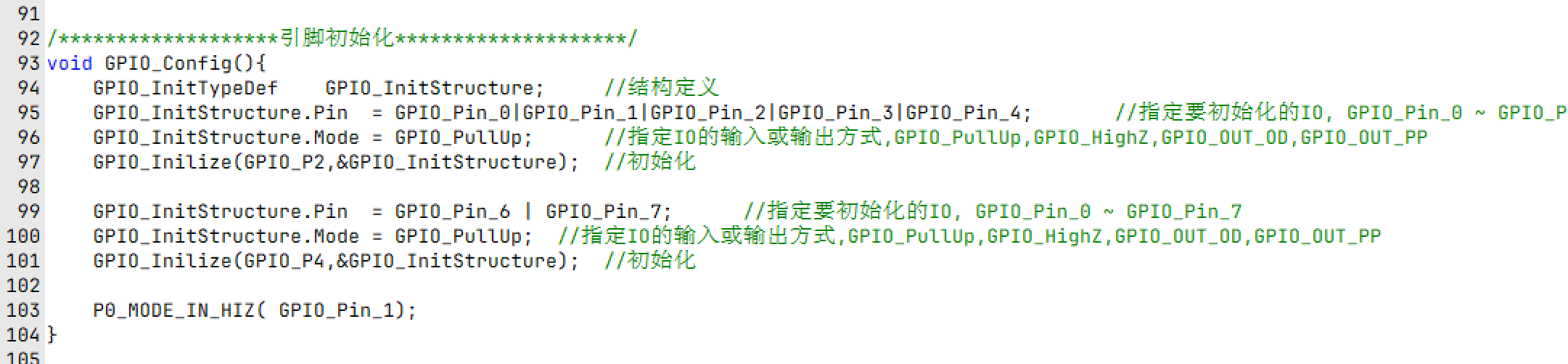

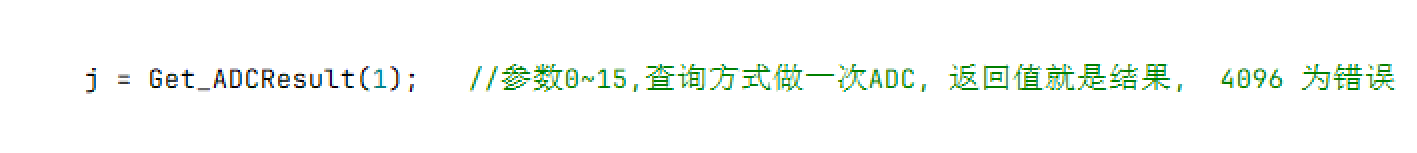

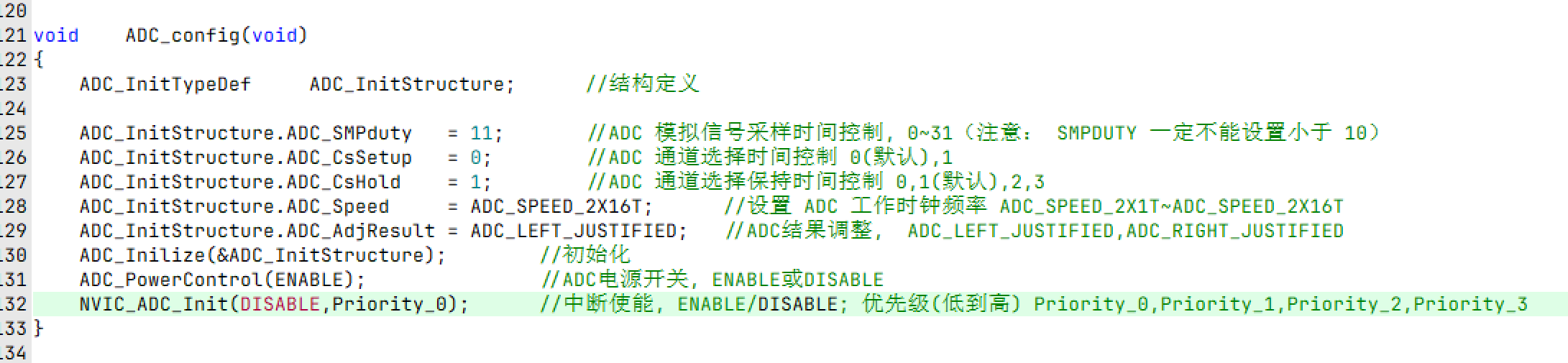

so***

库函数版的，只是配置没有采集

yywf202***

晓*** 发表于 2024-5-29 22:56

谢谢，我想用自带的库进行采集但是没什么用是为什么呢

嵌入***

没有耐心学习怎么行呢。 自己对着寄存器写呗。或者使用库函数

小***

看看数据手册，再参考官方例程，一看就懂

康辉***

永远不要舍弃灵魂中那个心高气傲的英雄，一切从尊敬一事无成的自己开始。---尼采

AI-32***

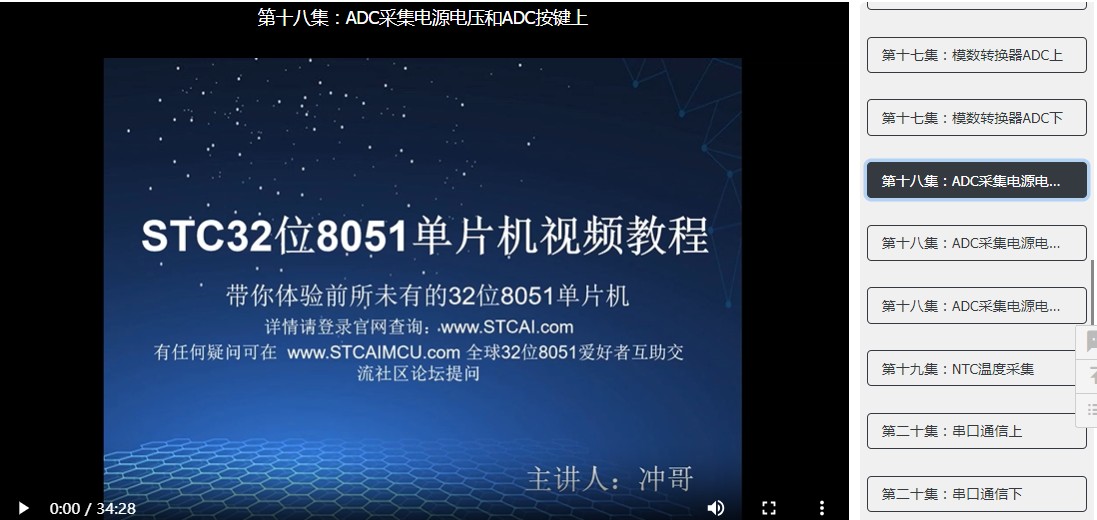

1：【新提醒】视频教学：《STC32位8051单片机原理及应用》，200万大奖, 送实验箱; 冲哥版 - 视频教学，《单片机原理及应用》教学改革及实践研讨会，实战技术交流会，会务通知 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 :
https://www.stcaimcu.com/forum.p ... =323&extra=page%3D1

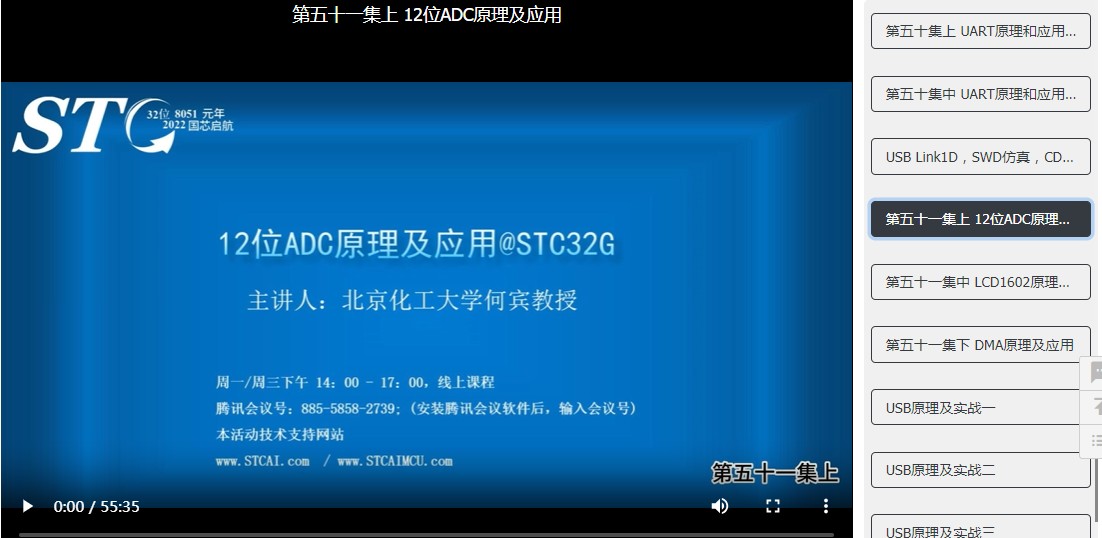

2：【新提醒】视频教学及教课书：《STC32位8051单片机原理及应用》，何宾教授主讲 - 视频教学，《单片机原理及应用》教学改革及实践研讨会，实战技术交流会，会务通知 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 :
https://www.stcaimcu.com/forum.p ... 3355&extra=page%3D1


3:精度13位，STC真12位ADC过采样到16位分辨率，梁工主讲
STC32位8051开源【示波器 | 频谱分析仪】宣讲会
过采样讲解视频：

视频回放, 2023/7/18期，STC真12位ADC过采样到16位分辨率 - 《单片机原理及应用》教学改革及实践研讨会，实战技术交流会，会务通知 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区:
  https://www.stcaimcu.com/forum.p ... &extra=page%3D1

yywf202***

解决了解决了感谢家人们
