LCD1602高刷滚动显示汉字(89C52RC)

STC8G***

上个月捡到一块开发版
上贴地址：https://www.stcaimcu.com/forum.p ... p;tid=89&extra=

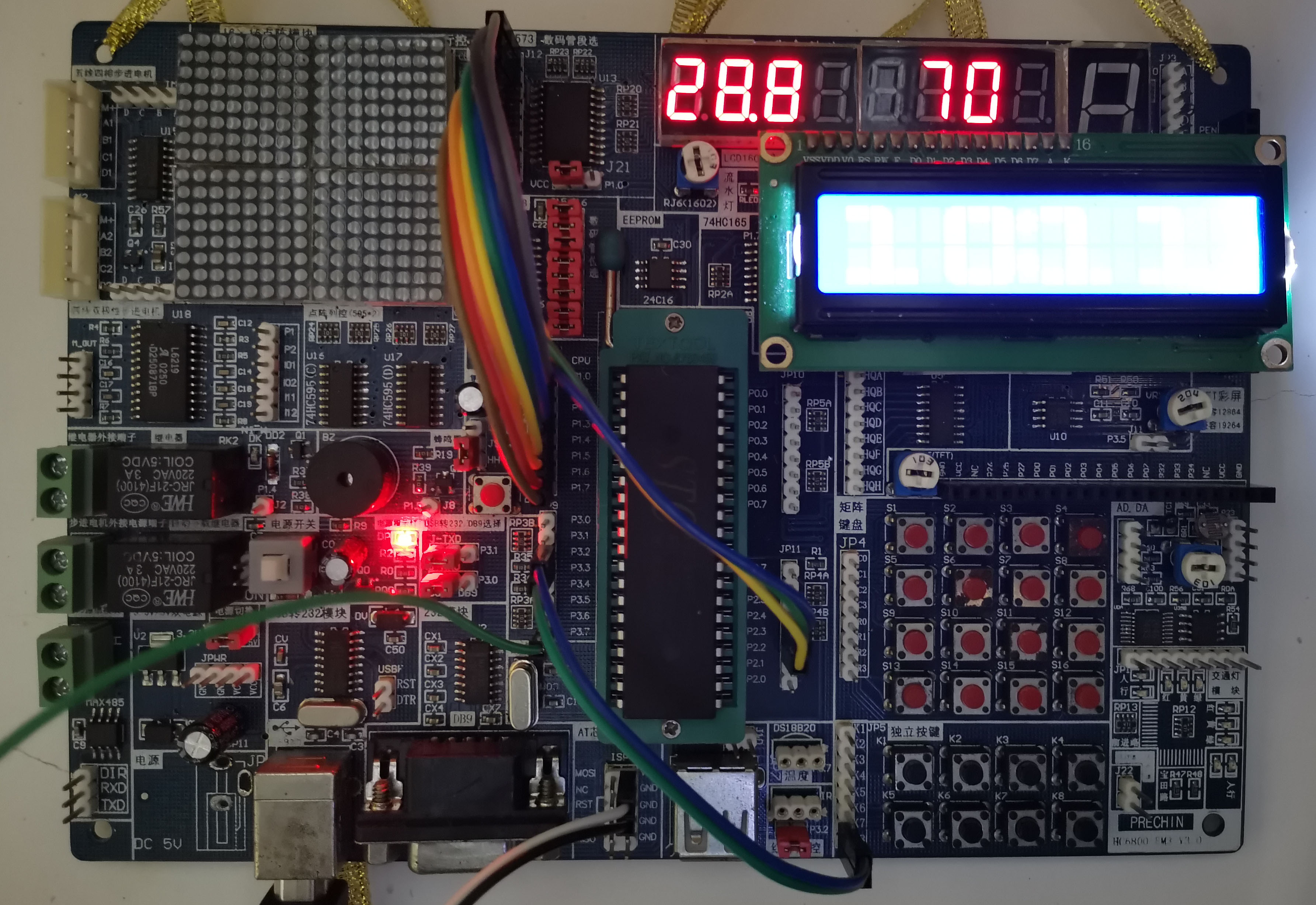

图1 开发版

利用上面的外设做了个实时时钟

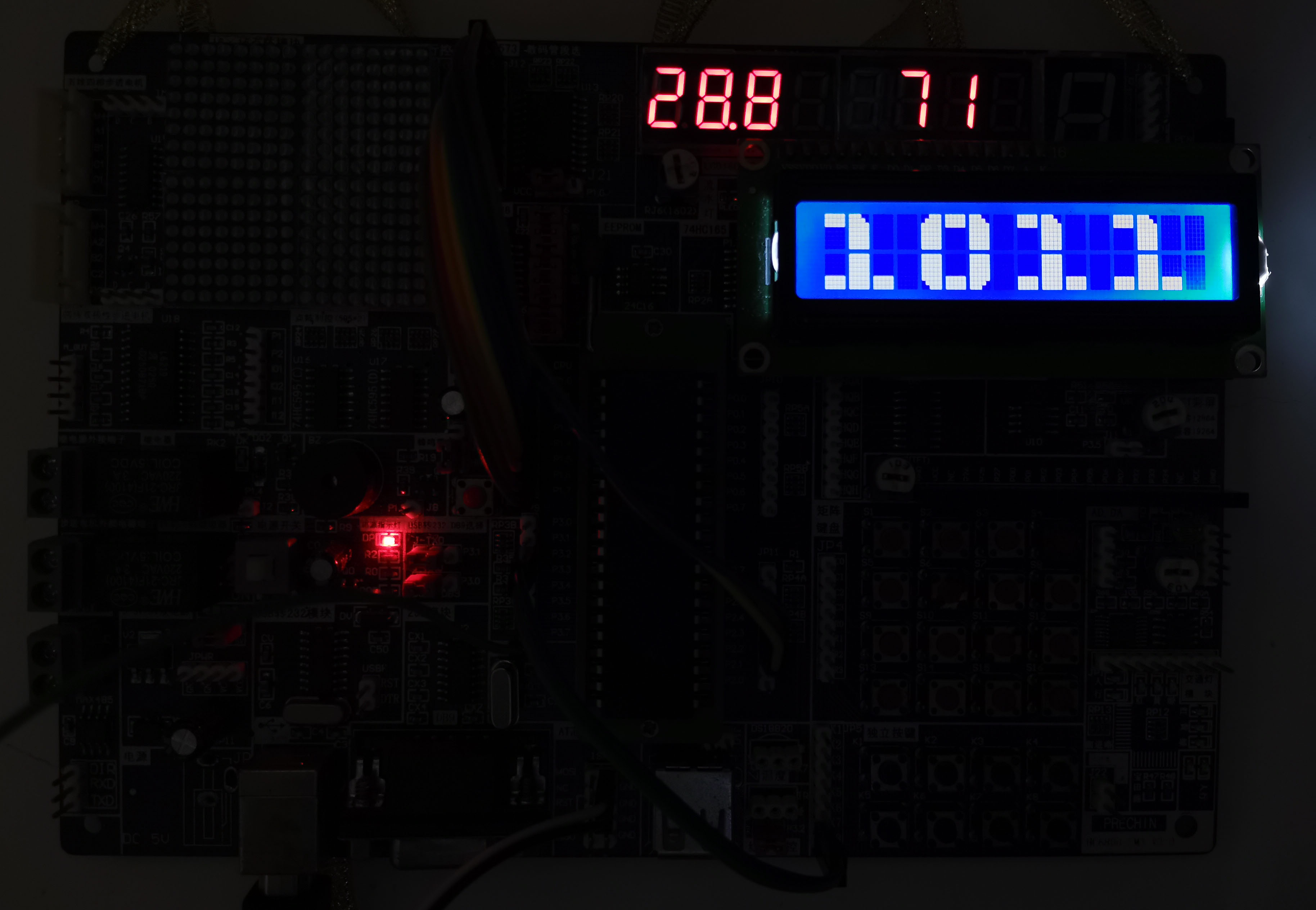

图2 还是开发版

后来又给它设计了块板（嘉立创工程链接在后面）

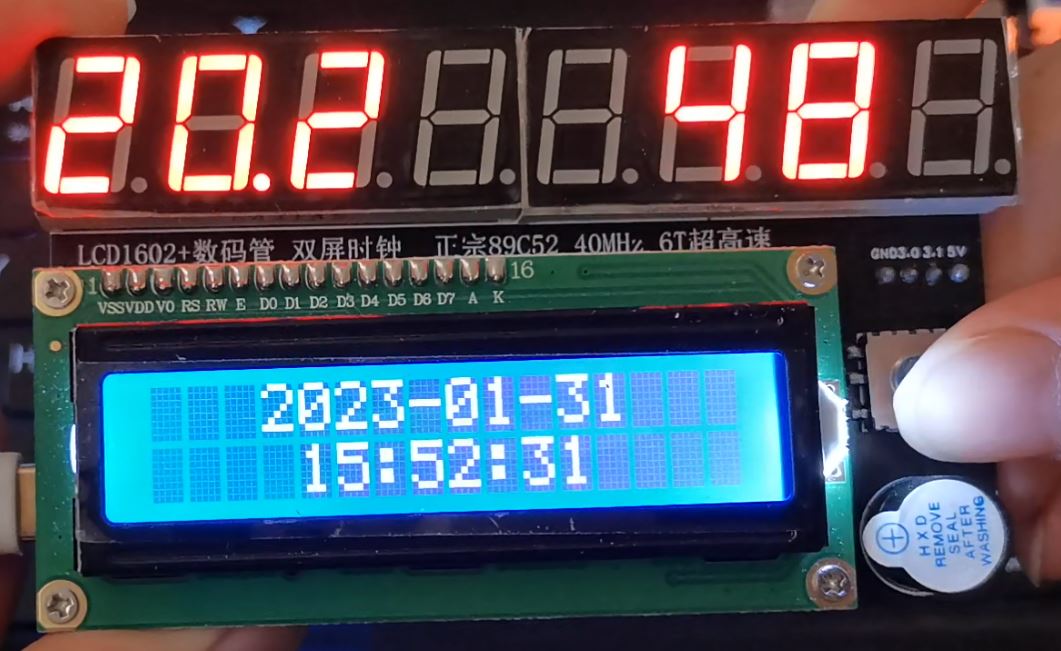

图3 自己设计的板子

第一次设计那么紧凑的板子，出了各种各样的问题，例如：
DS1302芯片有问题，内部RAM无法使用；
LCD1602乱码；
伪劣晶振达不到40MHz；
74HC245封装不对等等。
修修补补用了一个月（其实大部分时间在摸鱼）
送给朋友两块，反馈还不错（开不了机）
但是自己的这块稳定运行了半个月，
所以是时候把程序放出来了（在最后）

///////////////////////////////////////////////////////*分割线*///////////////////////////////////////////////////////

运行图片：

图4 时钟样式1 大字体
上下键可切换菜单

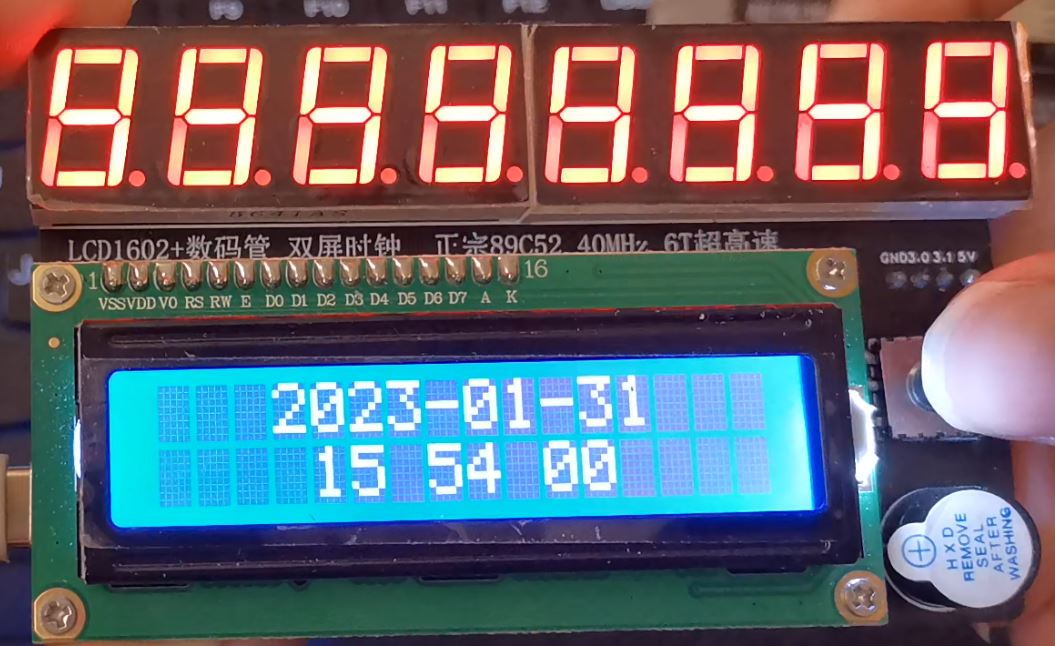

图5 时钟样式1 小字体
数字滑动刷新

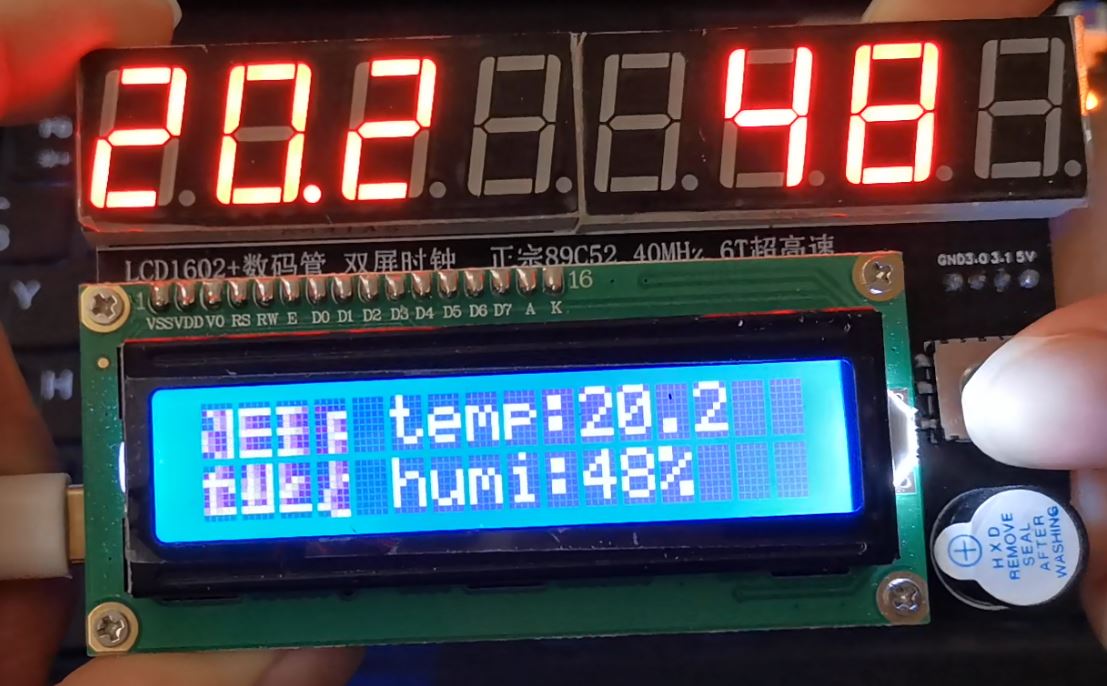

图6 温湿度 汉字滚动显示
左键可切换副屏显示内容（温湿度→日期→时间）


图7 确认键进入时间设置
确认键进入设置

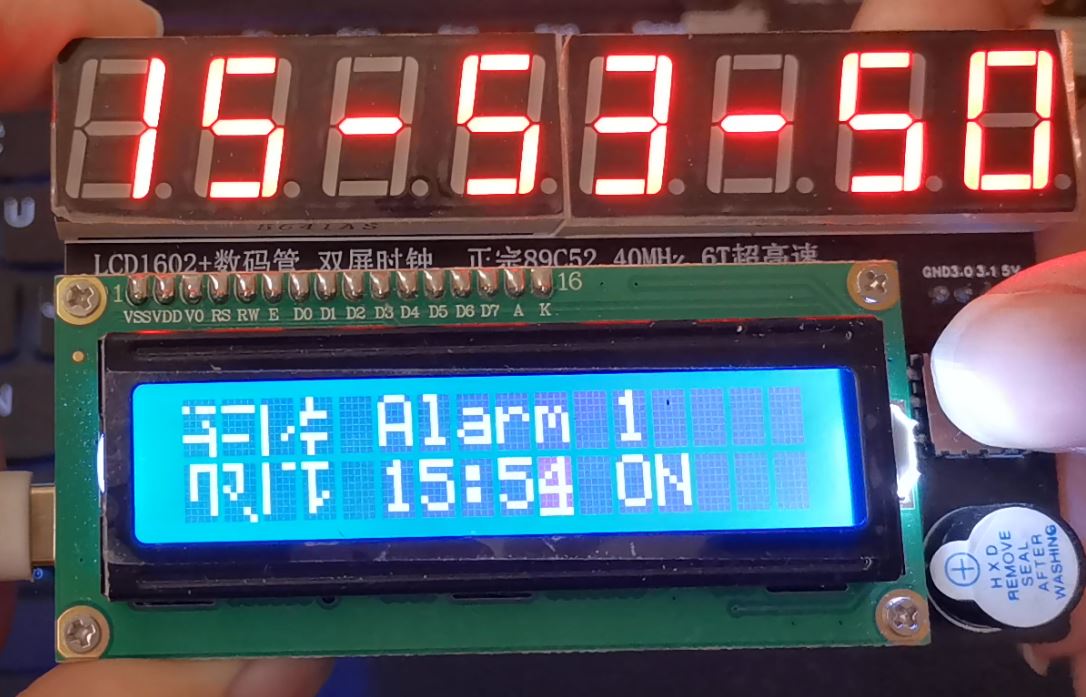

图8 按右键进入闹钟设置（最多8个）
左键开启/关闭闹钟，确认键设置时间


图9 闹钟响 数码管闪烁
可按任意键关闭闹钟

IO口使用情况：
P0        数码管段选（必须加上拉电阻）
P1        LCD1602数据端
P2.0~P2.2        接74HC138作数码管位选
P2.3~P2.5        DS1302实时时钟
P2.6        接S8550驱动有源蜂鸣器
P2.7        DHT11温湿度传感器
P3.0~P3.4        五向按键
P3.5~P3.7        LCD1602控制端

演示视频地址：https://www.bilibili.com/video/BV1Bs4y1s7QJ/
工程文件地址：https://oshwhub.com/cv90_105/LCD1602shu-ma-guan-shi-zhong

程序代码（请用keil5 c51版打开）
祝您使用愉快

飞龙***

很牛的创作！！！！！

飞***

LCD1602是怎么显示汉字的？

芯***

飞*** 发表于 2023-2-3 18:27
LCD1602是怎么显示汉字的？

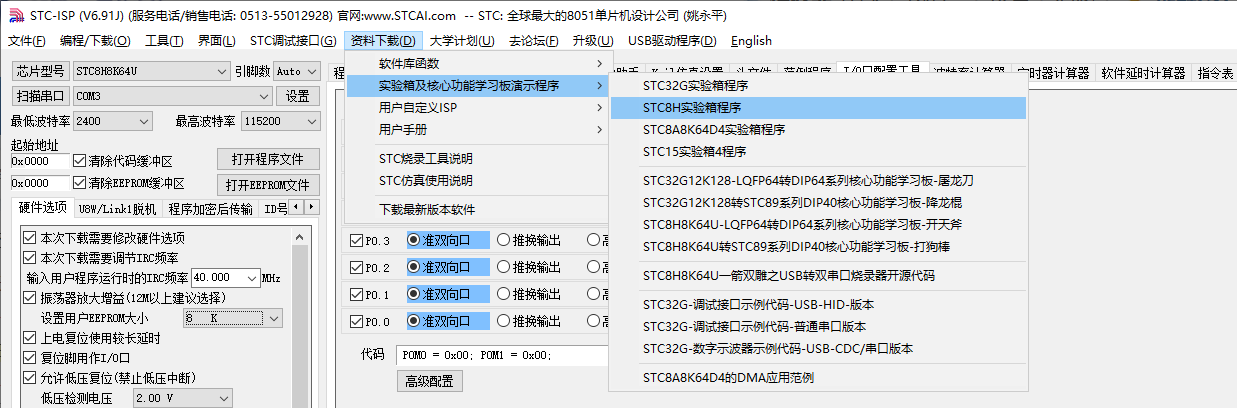

https://www.stcai.com/syx

芯***

在我们的STC8H8K64U实验箱和STC32G12K128实验箱上均匀范例程序，可以试下。

STC8G***

飞*** 发表于 2023-2-3 18:27
LCD1602是怎么显示汉字的？

需要用到1602的CGRAM。
众所周知，将光标定位到屏幕左上角需发送命令0x80，左下角则是0xC0，那么除了显示地址，其它地址是干什么用的呢？
0x40~0x7F这64个字节就是CGRAM部分。64个字节分为8份，每份可储存一个自定义字模。
由于1602每个分块有5x8个像素，所以8个字节就能表示一个自定义字模。
总共8个字模，第一个0x40~0x47，第二个0x48~0x4F……第八个0x78~0x7F。
如果要存入第一个字模，先发命令0x40，再连续发8个数据，就能写入第一个CGRAM。
存入字模后，发送命令定位光标（如0x80）到屏幕上，再发送数据0x00即可显示第一个字模。
第二个就是0x01，第三个0x02，以此类推，第八个是0x07。
值得一提的是，CGRAM可以在屏幕上多处同时显示，如果CGRAM中的内容变化，则这几个地方也会同时变化。
至于滚动效果，算法有亿点复杂，这里不展开了，具体请看程序。

STC8G***

红心A 发表于 2023-2-4 10:42
https://www.stcai.com/syx

大哥，你们那是高端的12864，我这是低端的1602，不通用的

神***

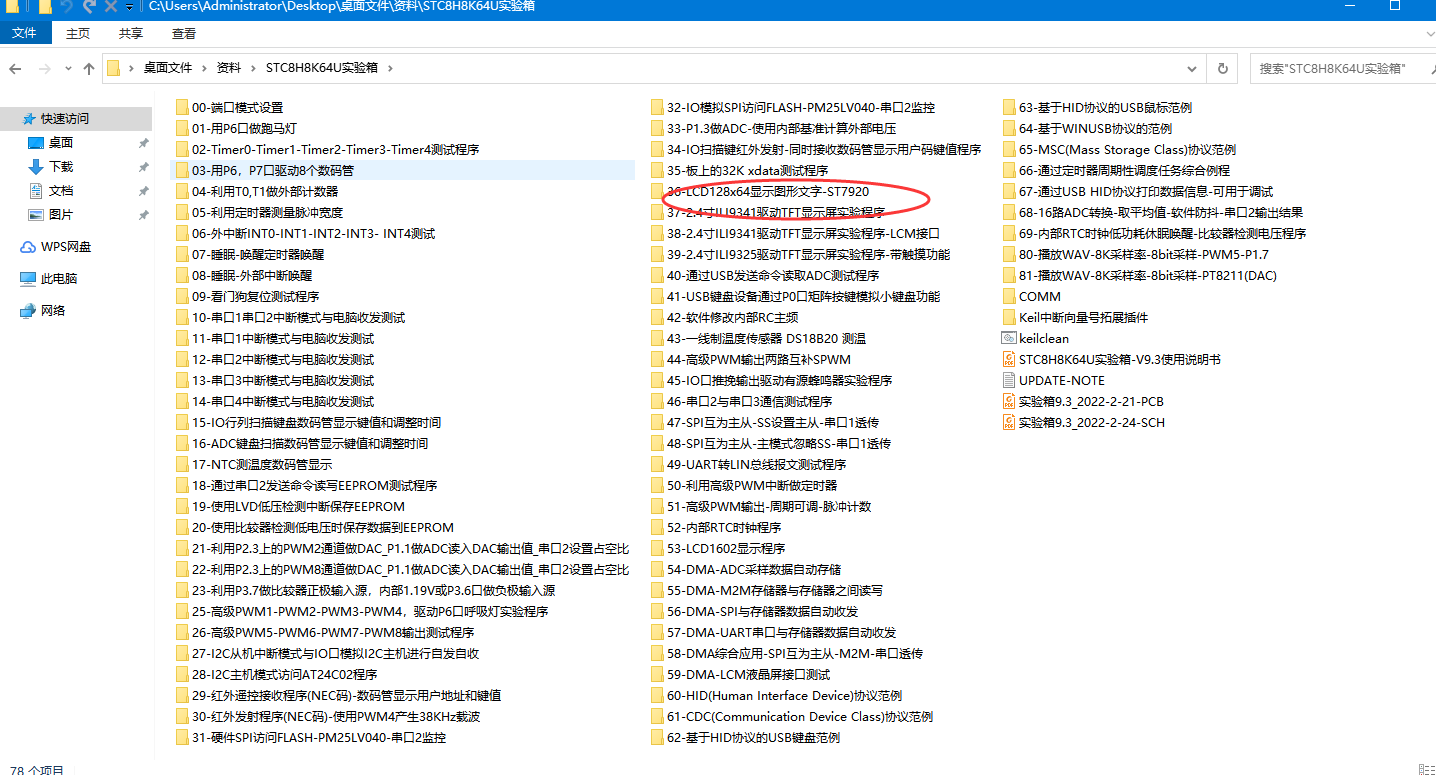

STC8H实验箱有个简单的LCD1602的参考程序
