485通讯|已解决

打卡等级：初来乍到
打卡总天数：1
最近打卡：2024-05-29 10:56:01

1 主题	7 回帖	25 积分

积分: 25

发表于 2024-5-27 11:29:56 来自手机 | 显示全部楼层 |阅读模式

本帖最后由 STCAI-32位8051 于 2024-5-29 15:24 编辑

485通讯问题

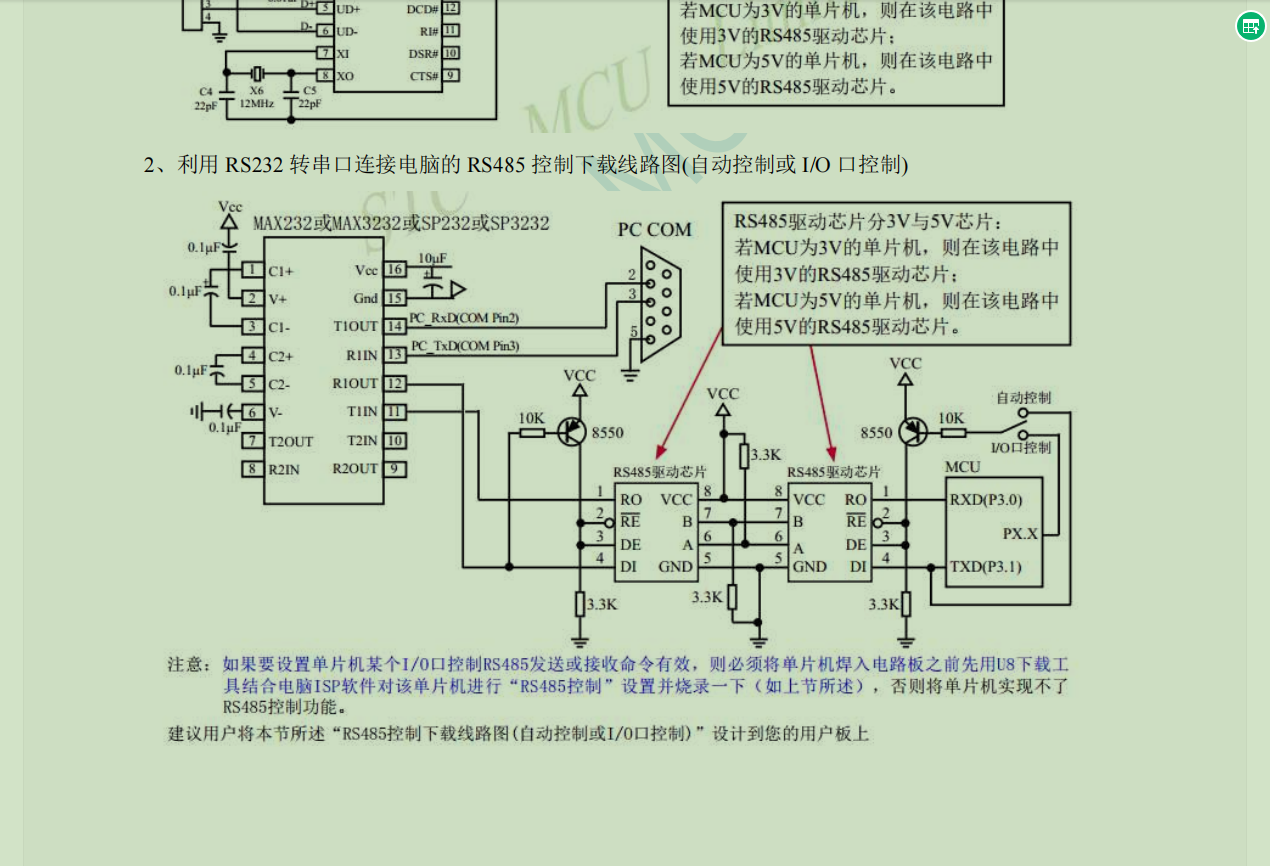

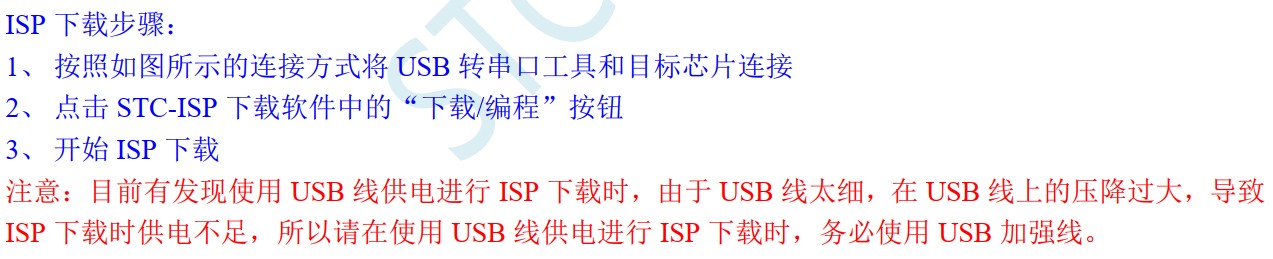

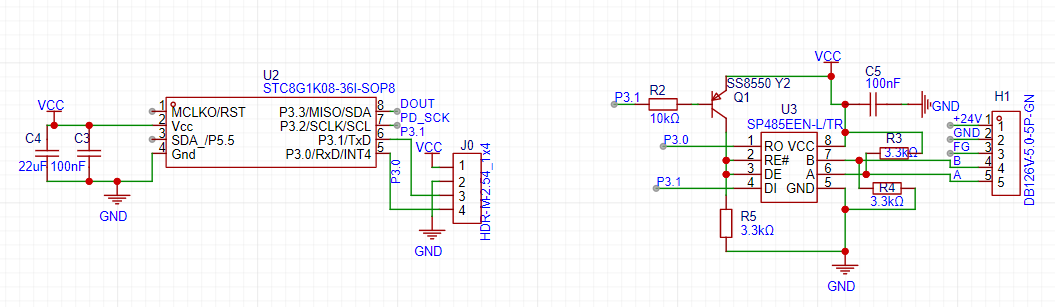

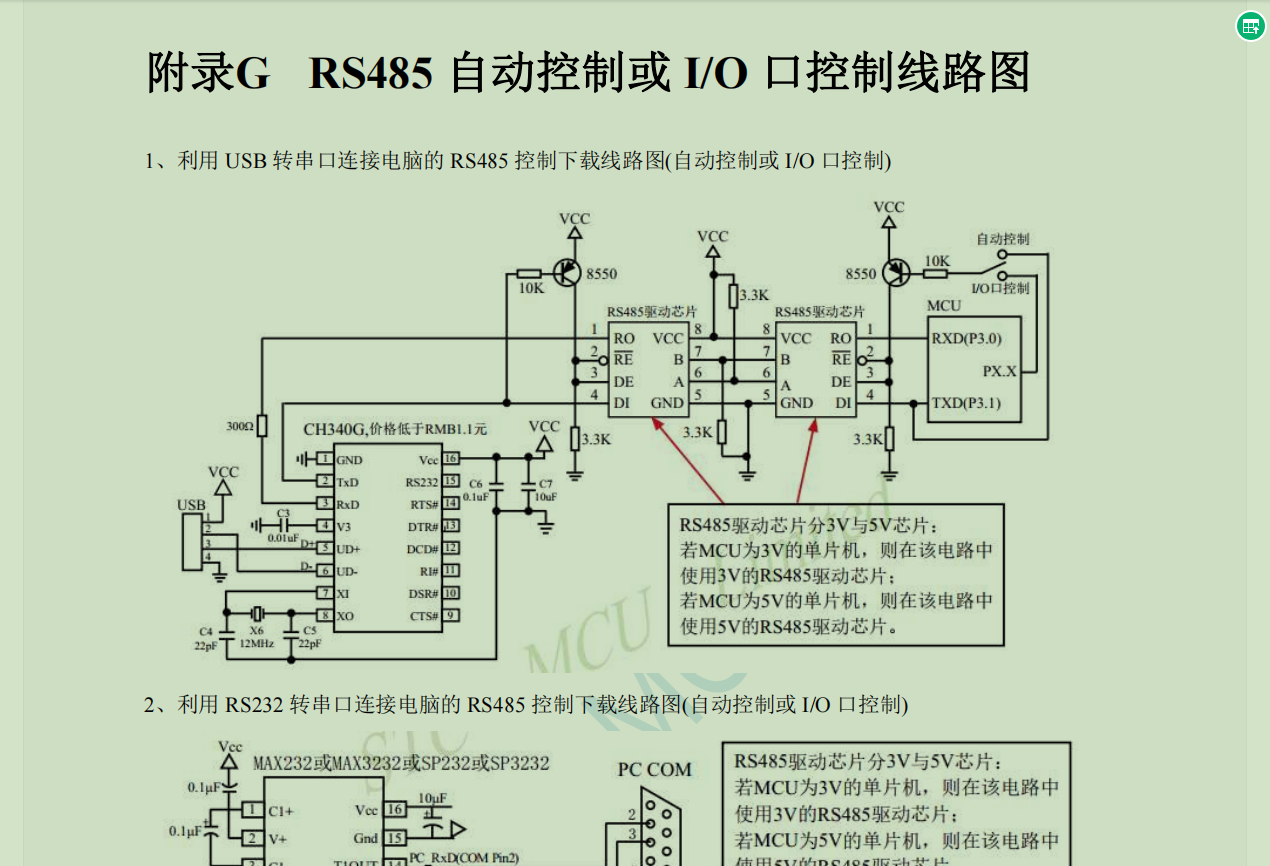

第一张图是我的电路图，第二、三张图是芯片数据手册上的示例图。
芯片无法通过串口下载，取掉485复用的器件后能正常下载；
串口也能正常通讯，重新焊回去485通讯的相关器件，如第一张原理图的电路，无法实现485通讯。
麻烦大家帮忙看下是什么问题？谢谢了!{:5_270:}

回复

使用道具举报送花

打卡等级：偶尔看看III
打卡总天数：59
最近打卡：2025-06-18 11:55:36

30 主题	1202 回帖	2630 积分

积分: 2630

发表于 2024-5-27 11:36:32 | 显示全部楼层

单片机如何通过RS485通信电路下载程序 | 核心技术贴 - ISP下载/做自己的ISP 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

STC官网：https://www.stcai.com/
QQ:2593903262
微信号：18106296598

回复支持反对

使用道具举报送花

打卡等级：初来乍到
打卡总天数：1
最近打卡：2024-05-29 10:56:01

1 主题	7 回帖	25 积分

积分: 25

发表于 2024-5-27 12:08:34 | 显示全部楼层

STCAI-32*** 发表于 2024-5-27 11:36
单片机如何通过RS485通信电路下载程序 | 核心技术贴 - ISP下载/做自己的ISP 国芯技术交流网站 - STC全球3 ...

我就是按你图面下方的电路做的，可就是无法进行485通讯，把485的器件拆掉串口能进行的Modbus通讯

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：565
最近打卡：2025-06-17 07:50:58

已绑定手机

50 主题	1816 回帖	3134 积分

积分: 3134

发表于 2024-5-27 12:49:23 | 显示全部楼层

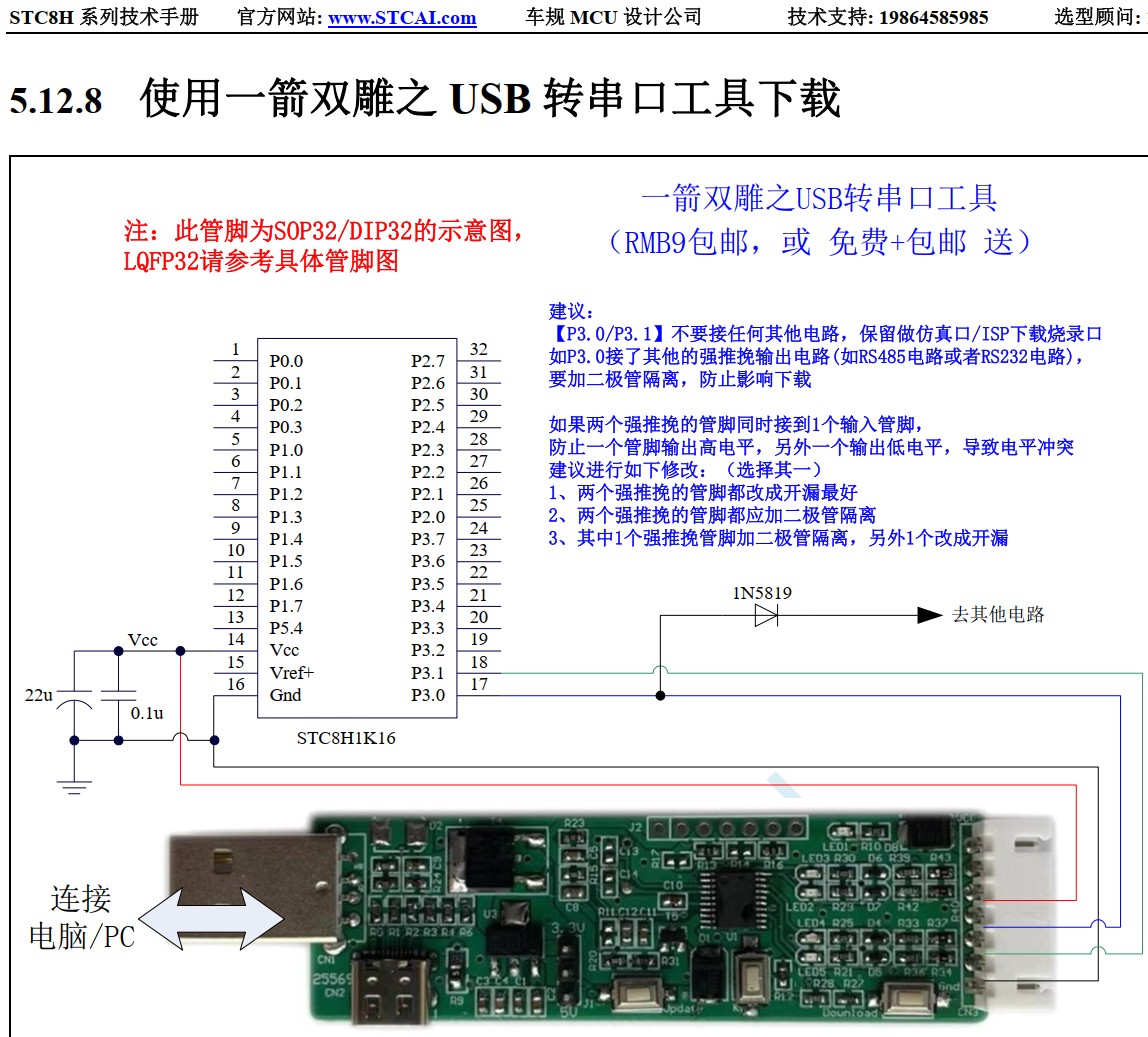

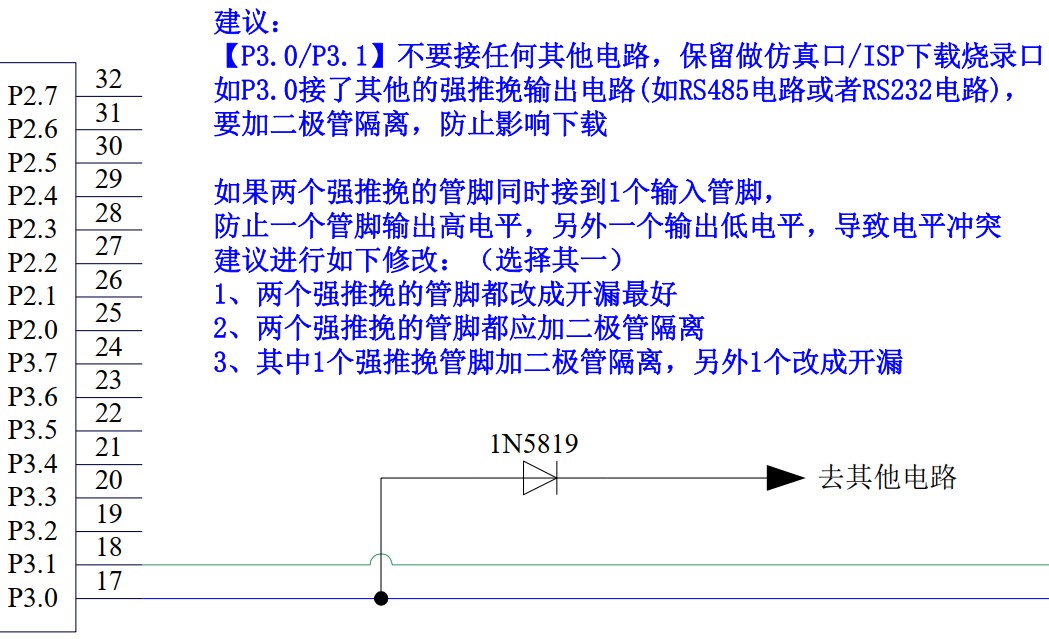

我猜你需要串一个二极管

回复支持反对

使用道具举报送花

打卡等级：常住居民III
打卡总天数：100
最近打卡：2025-06-17 08:13:13

734 主题	1万回帖	1万积分

积分: 16692

发表于 2024-5-27 13:59:16 | 显示全部楼层

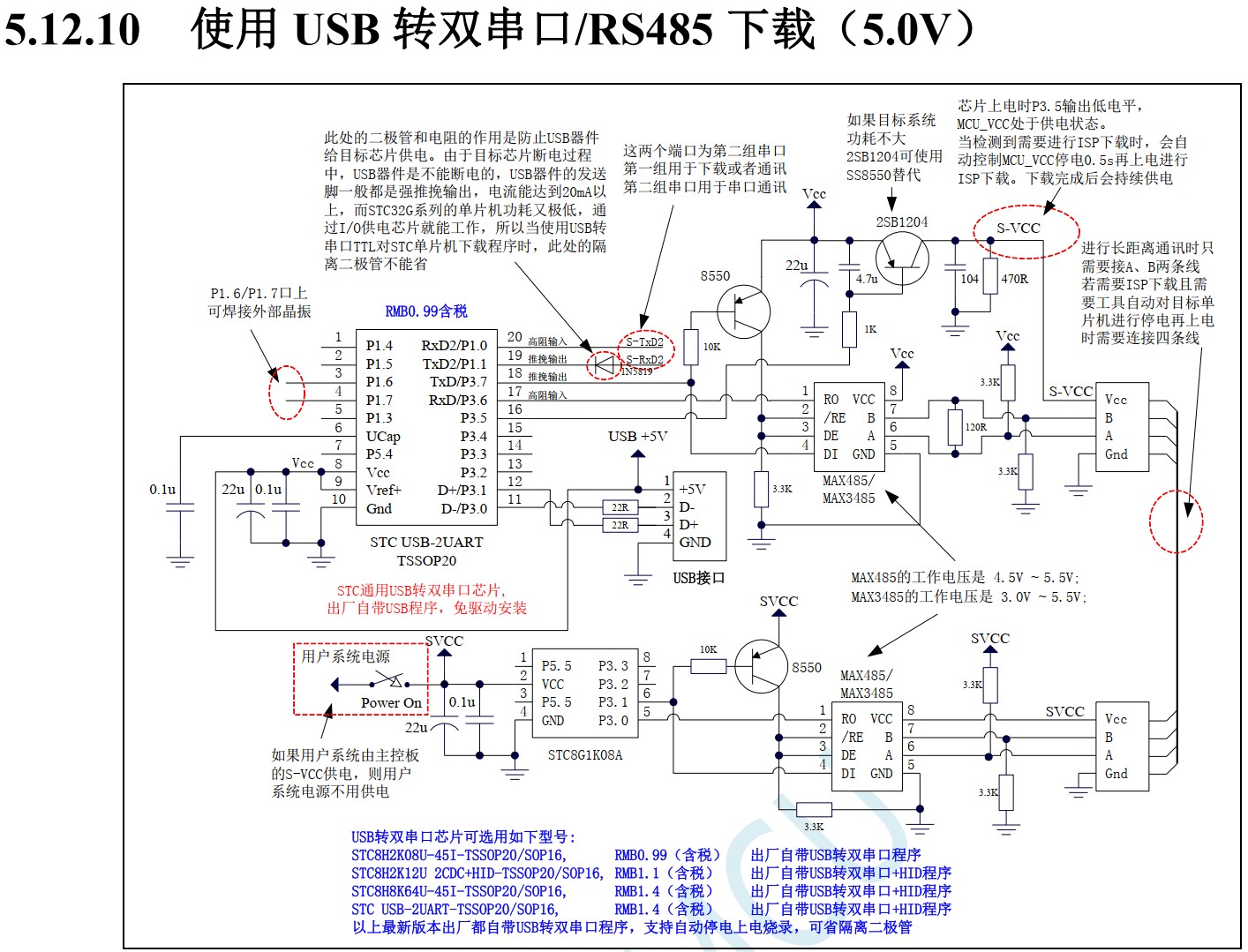

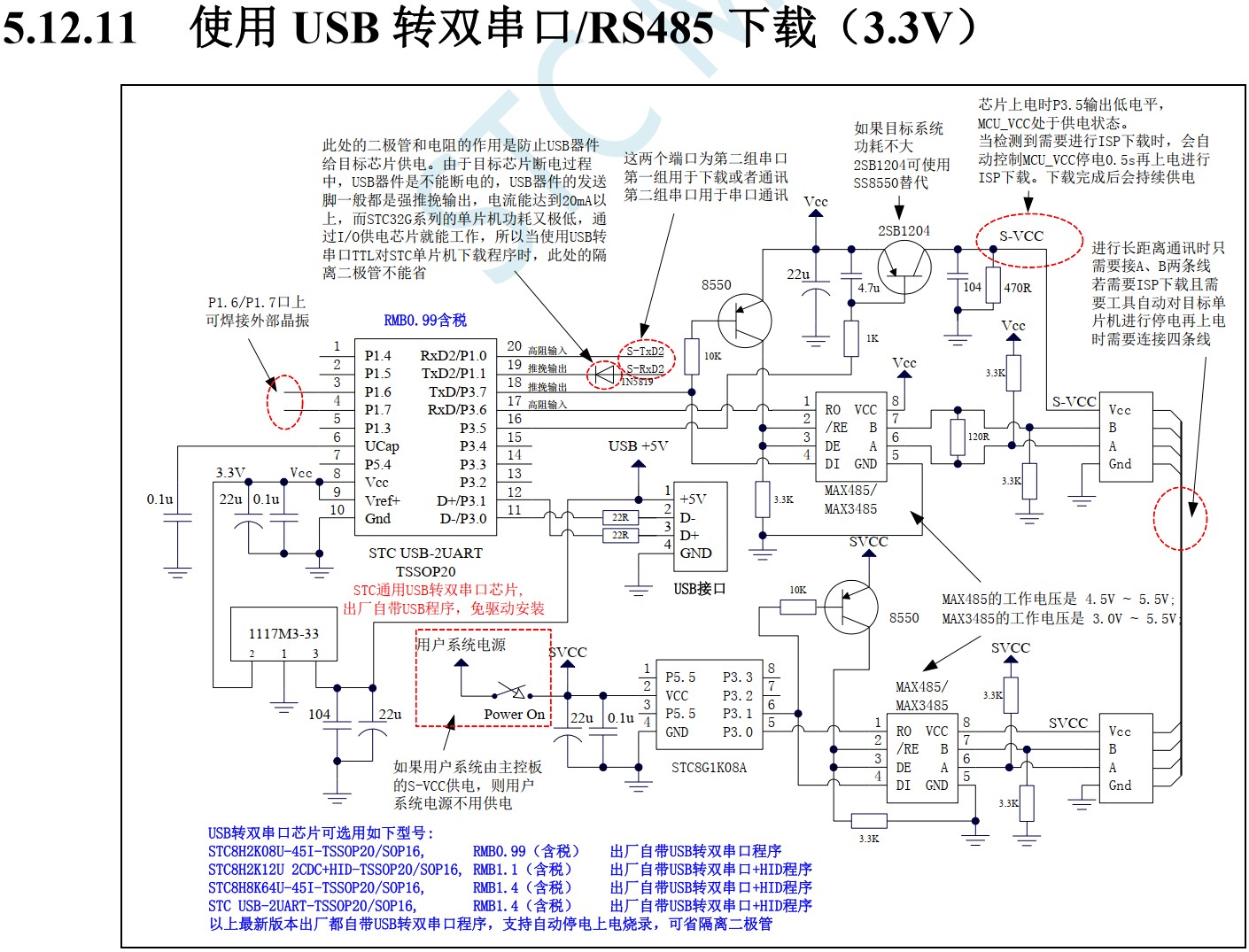

这个图是完整的原理图，含了如何连接到电脑的电路
===请给完整的原来图的 PDF 让大家帮你分析



你下图不完整


回复支持反对

使用道具举报送花

打卡等级：常住居民III
打卡总天数：100
最近打卡：2025-06-17 08:13:13

734 主题	1万回帖	1万积分

积分: 16692

发表于 2024-5-27 13:59:57 | 显示全部楼层

这个图是完整的原理图，含了如何连接到电脑的电路
===请给完整的原来图的 PDF 让大家帮你分析



回复支持反对

使用道具举报送花

打卡等级：常住居民III
打卡总天数：100
最近打卡：2025-06-17 08:13:13

734 主题	1万回帖	1万积分

积分: 16692

发表于 2024-5-27 14:06:10 | 显示全部楼层




回复支持反对

使用道具举报送花

打卡等级：常住居民III
打卡总天数：100
最近打卡：2025-06-17 08:13:13

734 主题	1万回帖	1万积分

积分: 16692

发表于 2024-5-27 14:06:24 | 显示全部楼层


回复支持反对

使用道具举报送花

打卡等级：初来乍到
打卡总天数：1
最近打卡：2024-05-29 10:56:01

1 主题	7 回帖	25 积分

积分: 25

发表于 2024-5-27 14:12:33 来自手机 | 显示全部楼层

神农鼎发表于 2024-5-27 13:59
这个图是完整的原理图，含了如何连接到电脑的电路
===请给完整的原来图的 PDF 让大家帮你分析

我板子就这样，然后通过买的USB转485工具连接到电脑的

点评

我板子就这样，然后通过买的USB转485工具连接到电脑的 ===无原理图 ===那你另外的 USB转串口/RS485的电路，按我们的图自己做个PCB，自己实现这样就都有原理图了，好交流详情回复发表于 2024-5-27 14:18

回复支持反对

使用道具举报送花

打卡等级：初来乍到
打卡总天数：1
最近打卡：2024-05-29 10:56:01

1 主题	7 回帖	25 积分

积分: 25

发表于 2024-5-27 14:17:43 来自手机 | 显示全部楼层

神农鼎发表于 2024-5-27 14:06

在3.0脚用示波器能测到波型信号，3.1却一直高电平，测不到输出信号

点评

如判断为非法信号，是无反应的详情回复发表于 2024-5-27 14:20
