stc32链接AT24C02存储芯片记录

zha***

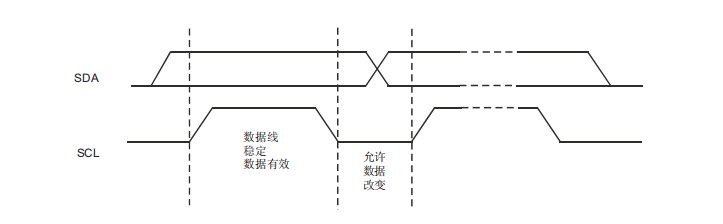

6.位传输

每个时钟脉冲传送一位数据。SCL为高时SDA必须保持稳定，因为此时SDA的改变被认为是控制信号。

由位衍生出字节传输 先传输高位

void iicSendOne(u8 dat)        //发送一个字节
{
        u8 i=8;
        SCL = 0;
        SDA = 0;
        do
        {
                if( dat& 0x80 )
                        SDA        = 1;
                else
                        SDA        = 0;
                Delay2us();
                dat<<=1;
                SCL = 1;
                Delay2us();
                SCL = 0;
                Delay2us();
        }
        while(--i);
}
复制代码

zha***

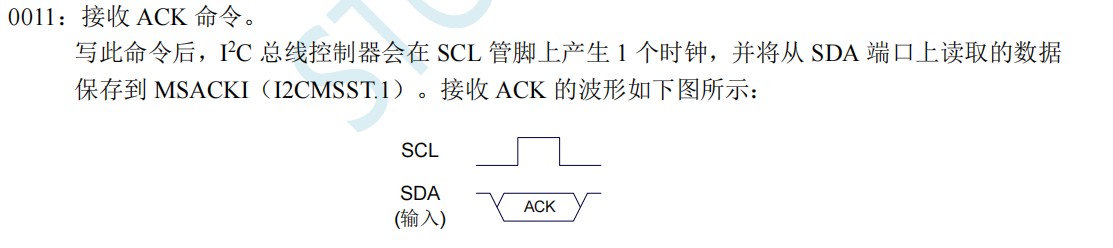

7.应答也不别看手册了  看stc32手册吧







函数里的ack为全局变量，需要自己定义。

void iicSendAck(void)        //ack
{
        SDA        = 0;
        Delay2us();
        SCL = 1;
        Delay2us();
        SCL = 0;
        Delay2us();
}

void iicSendNoAck(void)        //noack
{
        SDA        = 1;
        Delay2us();
        SCL = 1;
        Delay2us();
        SCL = 0;
        Delay2us();
}


void iicDengAck(void)        //等到从机ACK  1是不应答  0是应答
{
        SDA        = 1;
        Delay2us();
        SCL = 1;
        Delay2us();
        ack = SDA;
        Delay2us();
        SCL = 0;
        Delay2us();

}
复制代码

zha***

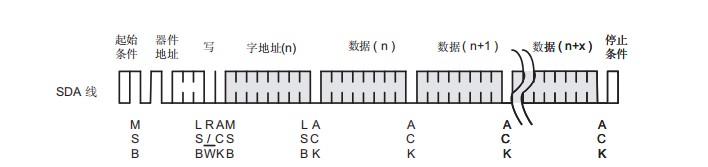

8.写操作  写一个字节和写一页（1-8个字节）  写一个字节包含在了写页

void IIC_Write_NByte(unsigned char *p,unsigned char number )        //iic写入连续的几个字节
{
        iicStart();
        iicSendOne(0xa0); //器件地址
        iicDengAck();
        if( !ack )
        {
          iicSendOne(0); //写开始字节
                iicDengAck();
                if( !ack )
                {
                        do
                        {
                                iicSendOne(*p);
                                p++;
                                iicDengAck();
                                if( ack )   //1为不应答
                                        break;
                        }
                        while(--number);// number  为写入连续的几个  注意1页为8个   比如5开始 只能写到7，其他的写入0 1 2 3后推
                }
        }
        iicStop();
}
复制代码

晓***

zha*** 发表于 2024-5-21 19:36
老哥问下  6楼的那个图  写周期  啥意思？？？  看不懂了

就是给缓存区填入数据并停止总线后，EEPROM开始将数据写入存储器，这个时间周期就叫写周期，当前写周期结束前，不可再次写入数据。所以写一页就得等待5ms，然后才能再写一页。

zha***

晓*** 发表于 2024-5-21 20:34
就是给缓存区填入数据并停止总线后，EEPROM开始将数据写入存储器，这个时间周期就叫写周期，当前写周期结 ...

谢谢   慢慢消化

zha***

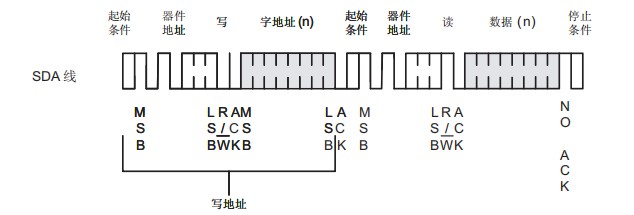

9.读操作与写操作初始化相同，只是器件地址中的读/写选择位应为"1"。有三种不同的读操作方式：当前地址读，随机读和顺序读。这里只演示随机读。


随机读需先写一个目标字地址， 一旦EEPROM接收器件地址和字地址并应答了ACK，主 器件就产生一个重复的起始条件。然后，主器件发送器件地址（读/写选择位为"1"）， EEPROM应答ACK，并随时钟送出数 据。主器件无需应答"0"，但需发送停止条件。

void IIC_Read_NByte(unsigned char *p,unsigned char number)        //iic读取连续的几个字节
{
        iicStart();
        iicSendOne(0xa0);   //从机地址  这里是写
        iicDengAck();
        if( !ack )
        {
                P60=0;
                iicSendOne(0);       //读取开始的地址
                iicDengAck();
                if( !ack )
                {
                        iicStart();
                        iicSendOne(0xa1);  //fa发送从机地址和读标志位
                        iicDengAck();
                        if( !ack )
                        {

                                do
                                {
                                        *p = iicDuOne();
                                        p++;
                                        if( number!=1 )
                                                iicSendAck();

                                }
                                while(--number);
                                iicSendNoAck;
                        }
                }
        }

        iicStop();
}
复制代码

zha***

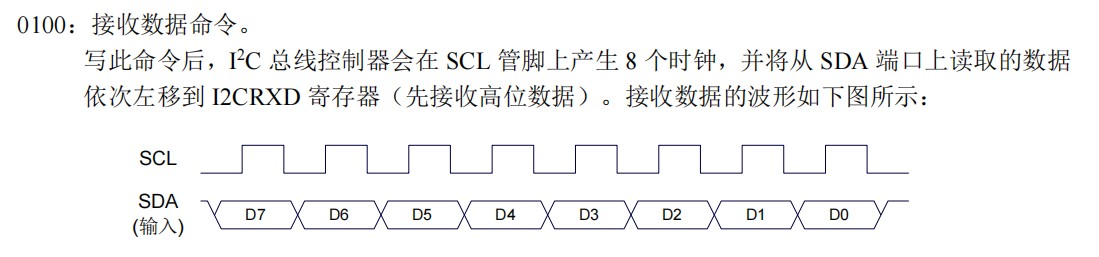

10.说明书没没有读取  看stc32手册 时序图

u8 iicDuOne(void)        //读取一个字节
{
        u8 i=8,dat=0;
        SCL = 0;
        SDA        = 1;
        do
        {
                SCL = 1;
                Delay2us();
                dat<<=1; //因为先传出来的是高位要左移。
                if( SDA )
                        dat |= 1;
                SCL = 0;
                Delay2us();
复制代码

zha***

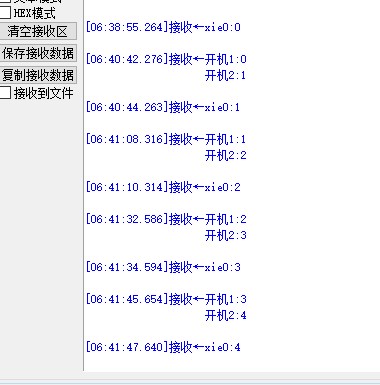

我这里读取的是开机次数，已经成功




iic软件模拟eeprom存储开机时间源码

需要自己改动eeprom地址，我没打开入口参数
05-21.zip (398.1 KB, 下载次数: 51)

2024-5-22 06:43 上传

点击文件名下载附件

xxkj***

模拟IIC通讯，我以为是硬件IIC。不过很基础很详尽的，很值得学习。
