stc32链接AT24C02存储芯片记录

zha***

1楼留着：有时间了录视频

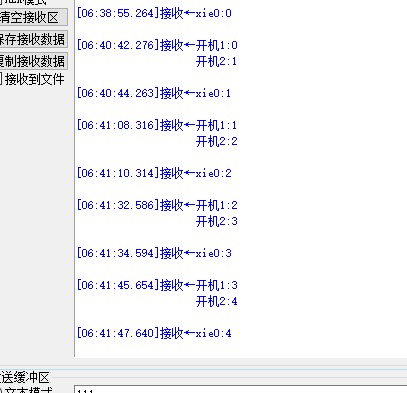

成功 代码在18楼

zha***

先看说明书

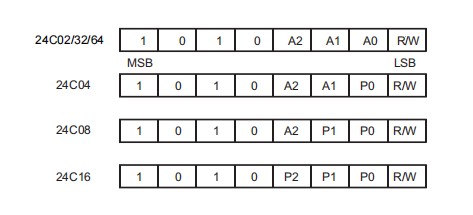

1.每个eeprom都有7位地址




注意前四位是固定的，a2 a1 a0 根据连接的io脚电平决定 最后一位是读写位。24c02有7位的地址。



说明书： AT24C02.pdf (4.9 MB, 下载次数: 74)

2024-5-21 13:54 上传

点击文件名下载附件

zha***

2.实验箱上的24c02连接图 可以看出这个器件的地址为  1010000     发送命令的时候最后一位地址用来表示R/W,1表示R,0表示W。

看图地址脚全部接的地

zha***

3.24C02器件按8字节/页执行页写  一次只能写8个字节  超过的循环覆盖都是在当前页



接收到每个数据后，字地址的低3位（24C02）或4位（24C04/08/16）或5位（24C32/64）内部自动加1，高位地址位不变，维持在当前页内。当内部产生的字地址达到该页边界地址时，随后的数据将写入该页的页首。如果超过8个（24C02）或16个（24C04/08/16）或32个（24C32/64）数据传送给了EEPROM，字地址将回转到该页的首字节，先前的字节将会被覆盖。

zha***

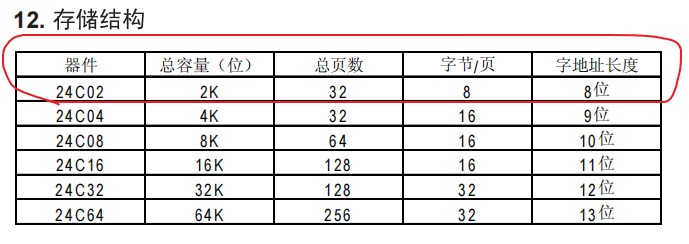

3.总容量为2k 单位为位  1k为1024位




还不会换算、。。。。。。。。。。
在计算机术语中，1千字节（Kilobyte, KB）通常是指2的10次方，即1024字节（Byte）。所以1KB = 1024 bytes。同样，1兆字节（Megabyte, MB）= 1024 KB，1吉字节（Gigabyte, GB）= 1024 MB，以此类推。请注意，有时候，特别是在硬盘容量的标注中，可能会采用另一个定义，即1KB = 1000 bytes（这就是常说的"千"进制的KB，但这是非标准的）。但在计算机科学的标准定义中，1K始终等于1024 bytes。

zha***

4.用电的东西为啥都叫电气特性？？？

so***

24c02为2048bit为256byte

zha***

so*** 发表于 2024-5-21 17:12
24c02为2048bit为256byte

谢了  刚看到

zha***

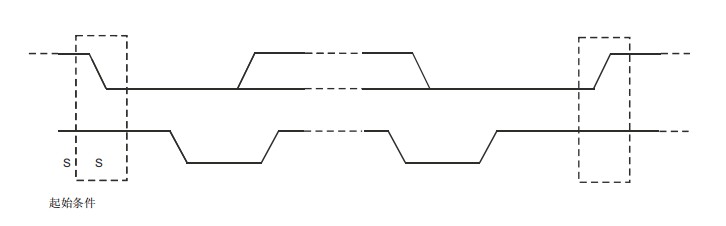

5.起始信号

数据和时钟线都为高则称总线处在空闲状态。当SCL为高电平时SDA的下降沿(高到低叫做起始条件(START,简写为S),SDA的上升沿(低到高)则叫做停止条件(STOP,简写为P)。




函数书写 注意这样写不行  看下边

void iicStart(void)        //开始
{
        SCL = 1;
        SDA        = 1;
        Delay2us();
        SDA        = 0;
        Delay2us();
}


void iicStop(void)                //结束
{
        SCL = 1;
        SDA        = 0;
        Delay2us();
        SDA        = 1;
        Delay2us();
}
复制代码

按照手册写的启动停止竟然不行，得按照stc32单片机iic协议写

void iicStart(void)        //开始
{
        SCL = 1;
        SDA        = 1;
        Delay2us();
        SDA        = 0;
        Delay2us();
        SCL = 0;
        Delay2us();
}


void iicStop(void)                //结束
{
        SCL = 0;
        SDA        = 0;
        Delay2us();
        SCL = 1;
        Delay2us();
        SDA        = 1;
        Delay2us();
}
复制代码

zha***

so*** 发表于 2024-5-21 17:12
24c02为2048bit为256byte

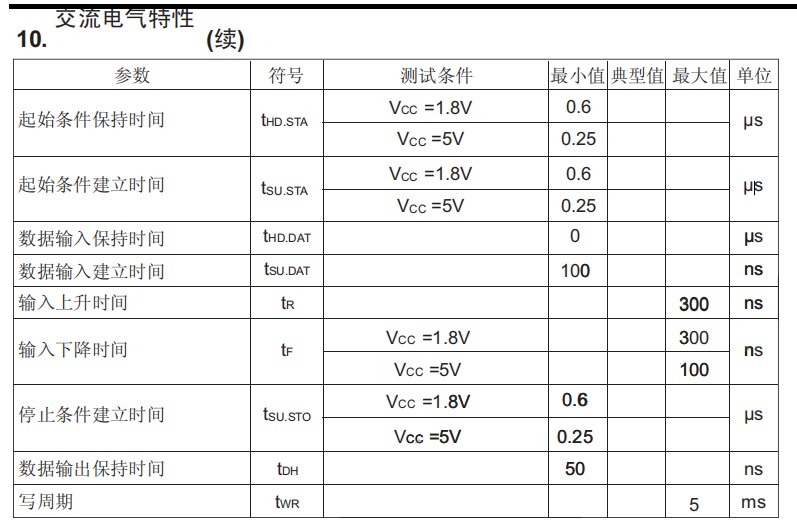

老哥问下  6楼的那个图  写周期  啥意思？？？  看不懂了
