请教下ADC的模拟地和数字地的问题

神*** · 发表于 2023-1-30 15:19:22

STC8K8K64D4-45I-LQFP44/48/64, 没有 STC8A8K64S4A12了，全部被 STC8K8K64D4 代替

神*** · 发表于 2023-1-30 15:21:32

如果 AGND 代表 ADC的模拟地；SGND 代表数字地；GND 代表系统地

神*** · 发表于 2023-1-30 15:26:51

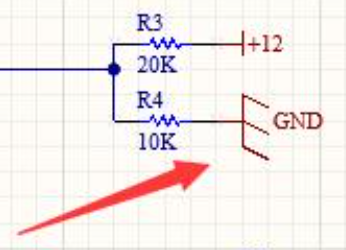

你接到系统地，绝对是对的，R3/R4, 各自放大20倍，R4上并个 0.01uF的小电容
12V/(400K+200K) = 20uA, 对地线没影响，12V 抖动个 20% 不影响比较器或 ADC的测量

神*** · 发表于 2023-1-30 15:30:45

所有的各种地，最后经过0欧电阻接系统地，绝对是对的，
这些0欧电阻越靠近系统地越好，最后手工铺小块的铜取代0欧电阻
===0欧电阻可能不是0

梁*** · 发表于 2023-1-30 16:22:30

模拟部分布线完成后，再将模拟部分的地与单片机的AGND与GND连接于一点（也可以用0欧姆电阻连接），电源的地也接于这一点，这就是所谓的“一点接地”，模拟电路常用的。

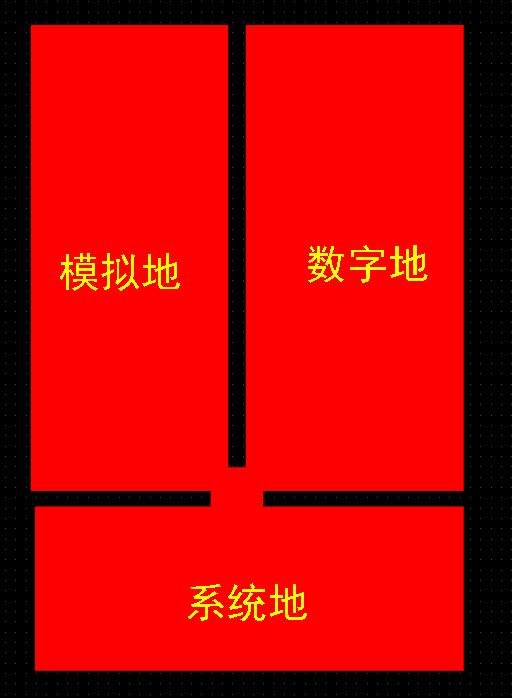

sky*** · 发表于 2023-1-30 19:01:43

神*** 发表于 2023-1-30 15:30
所有的各种地，最后经过0欧电阻接系统地，绝对是对的，
这些0欧电阻越靠近系统地越好，最后手工铺小块的铜 ...

谢谢谢谢，去掉电阻用一小块铺铜连接起来，你的意思是下图这样对吗？

sky*** · 发表于 2023-1-30 19:02:49

梁*** 发表于 2023-1-30 16:22
模拟部分布线完成后，再将模拟部分的地与单片机的AGND与GND连接于一点（也可以用0欧姆电阻连接），电源的地 ...

谢谢谢谢

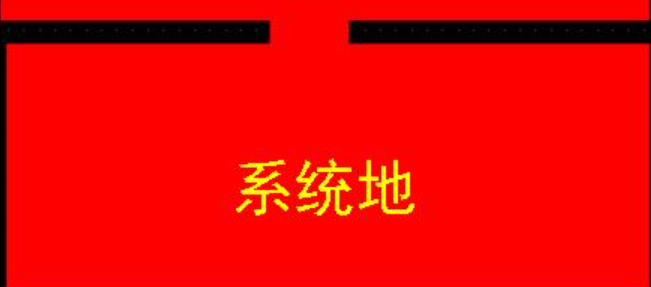

神*** · 发表于 2023-1-30 19:07:43

这空隙处铺块完整的铜箔，填实

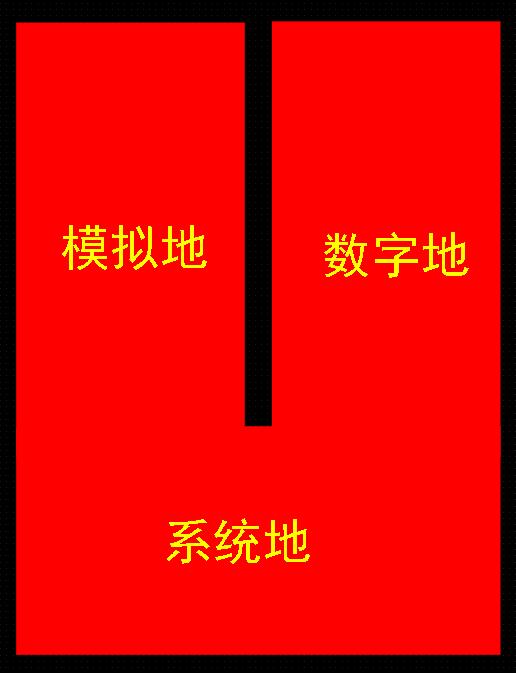

sky*** · 发表于 2023-1-30 19:56:01

神*** 发表于 2023-1-30 19:07
这空隙处铺块完整的铜箔，填实

这样？因为一直听的都是“单点接地”、“一点接地”、
看到网上不少图纸也都是1个电阻把两个地连接起来，所以我一直以为是像个电阻那样大小的相连就可以

神*** · 发表于 2023-1-30 19:59:58

就是这样，这才是专家的水平
