请教下ADC的模拟地和数字地的问题

sky***

板子上用到15路ADC通道，其中大部分是测量电位器的，我怕干扰到无线模块，所以电位器的负极跟电源的负极用了个0R电阻隔离起来接到单片机的AGND脚，
板子是电池供电的，电池用2个电阻分压之后送入其中一个ADC脚，这里我想问下，其中一个电阻接ADC脚到负极，这个负极应该直接接电池负极还是接在AGND？谢谢

神***

我的建议，不管是啥系统，用到ADC测量, 您就确保整个系统被测量的信号源的地和 STC的 AGND 是理想 0.00000V压差!!!

被测量的信号源的地最后全部汇总在 MCU-AGND上，布线时用 0欧电阻分成不同的地线网络，
最后通过0欧电阻汇总在MCU-AGND这个PIN上=======最后在出去制板前手工铺铜短接这个0欧电阻，因为0欧电阻不是0

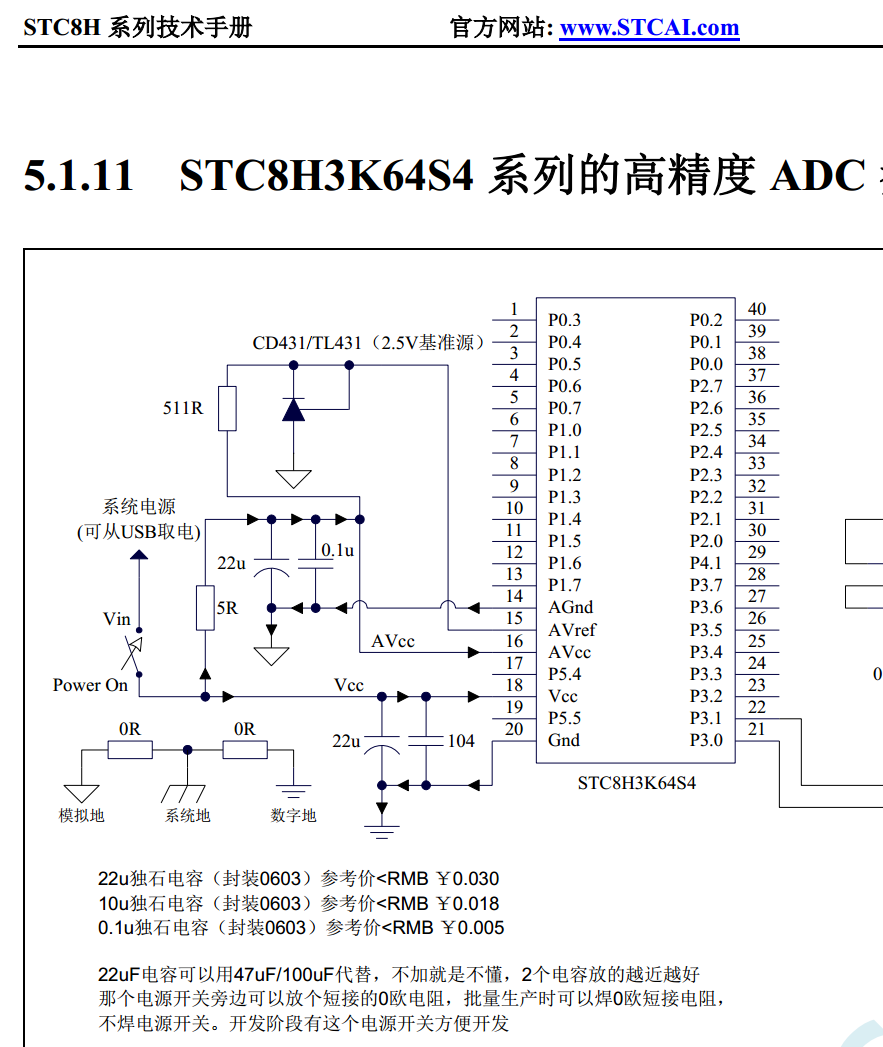

如上图，你在设计你的原理图时，信号源的地加个0欧电阻接到系统地，
这几个0欧电阻越靠近系统地越好，最后手工铺铜短接0欧电阻

神***

你还想的头大，就每个芯片的每个地都 最后0欧电阻汇总到系统地，
这几个0欧电阻越靠近系统地越好
最后，手工铺铜短接0欧电阻========因为0欧电阻不是0

神***

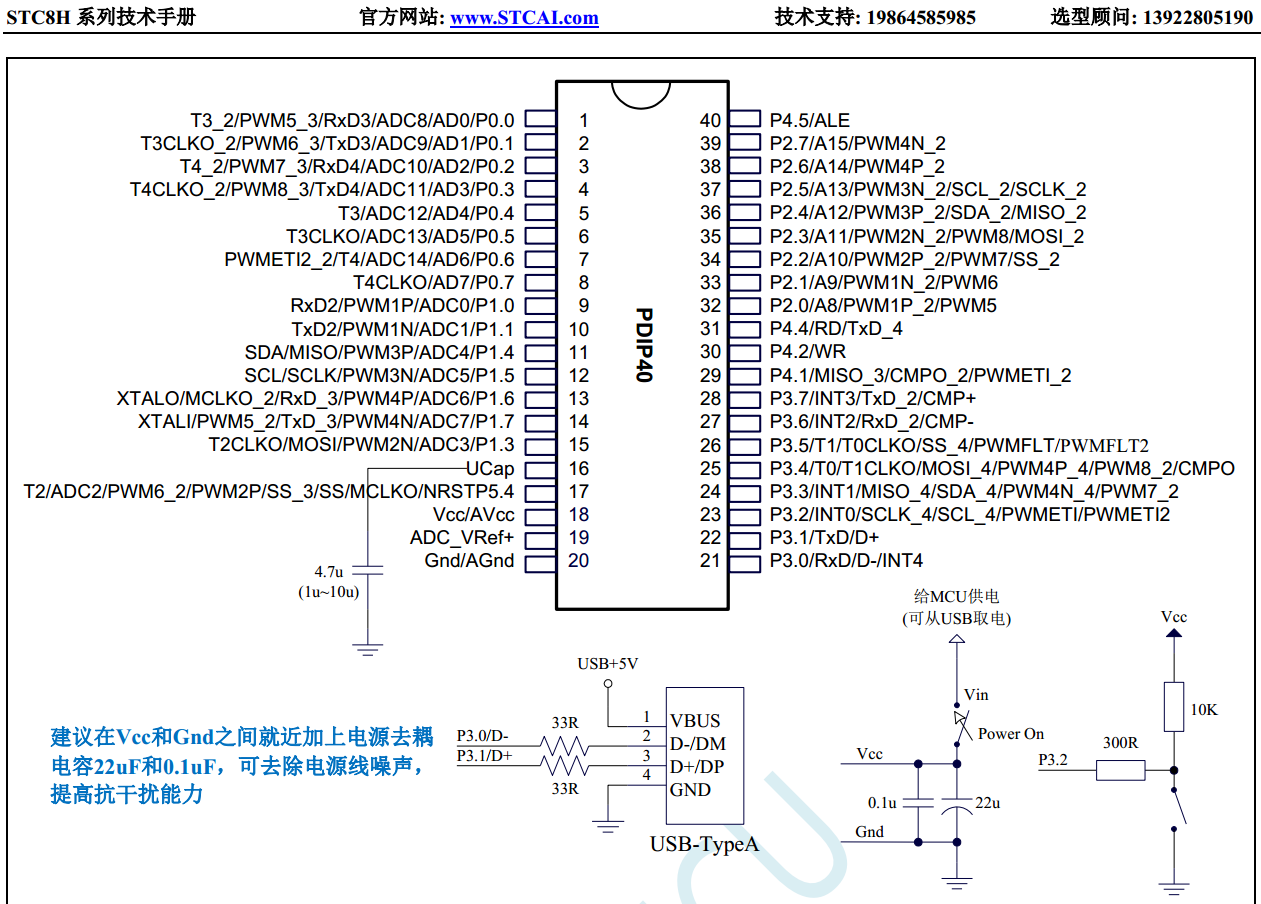

此处MCU的 Gnd/AGnd管脚，被测量信号源的模拟地必须先接到该处，
这是ADC和被测量信号源的模拟系统地

sky***

神*** 发表于 2023-1-28 09:07
我的建议，不管是啥系统，用到ADC测量, 您就确保整个系统被测量的信号源的地和 STC的 AGND 是理想 0.00000V ...

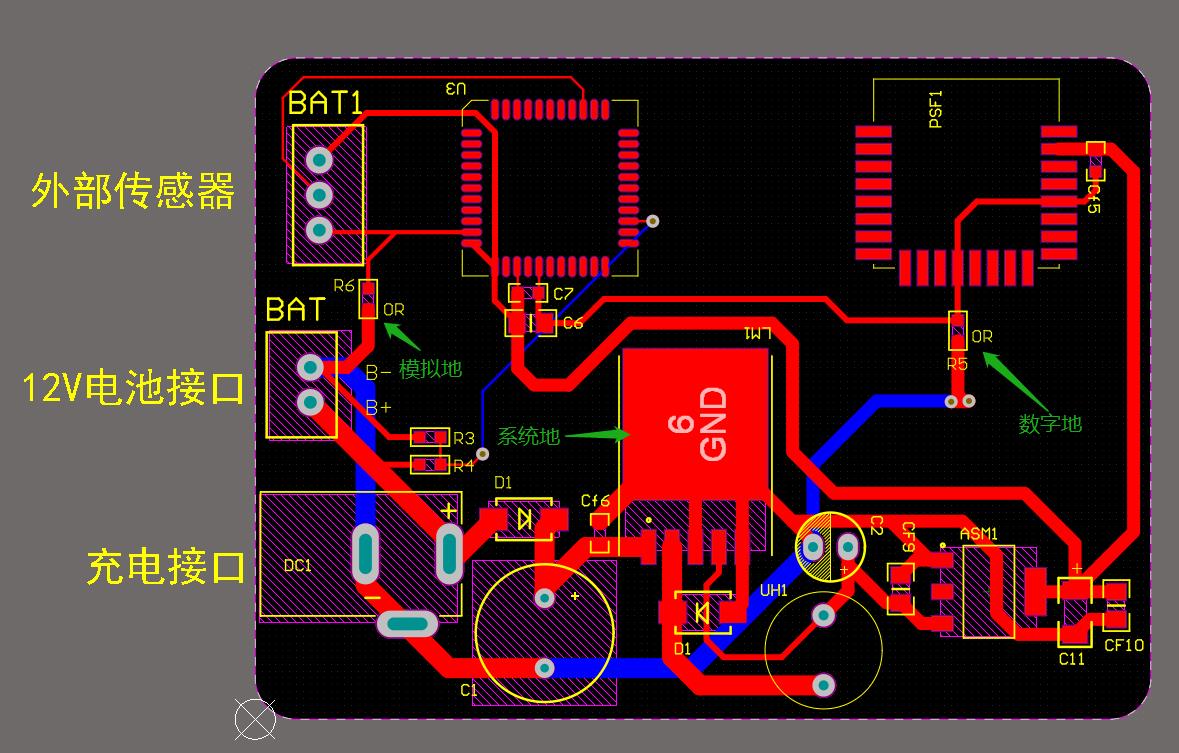

你好，感谢你的回答，因为对这个的理解始终不是很清晰，所以我临时画了个图，希望可以得到比较肯定的回答，麻烦你帮我看下，这样画对不对，谢谢哈




最后再各自覆铜，对吗？

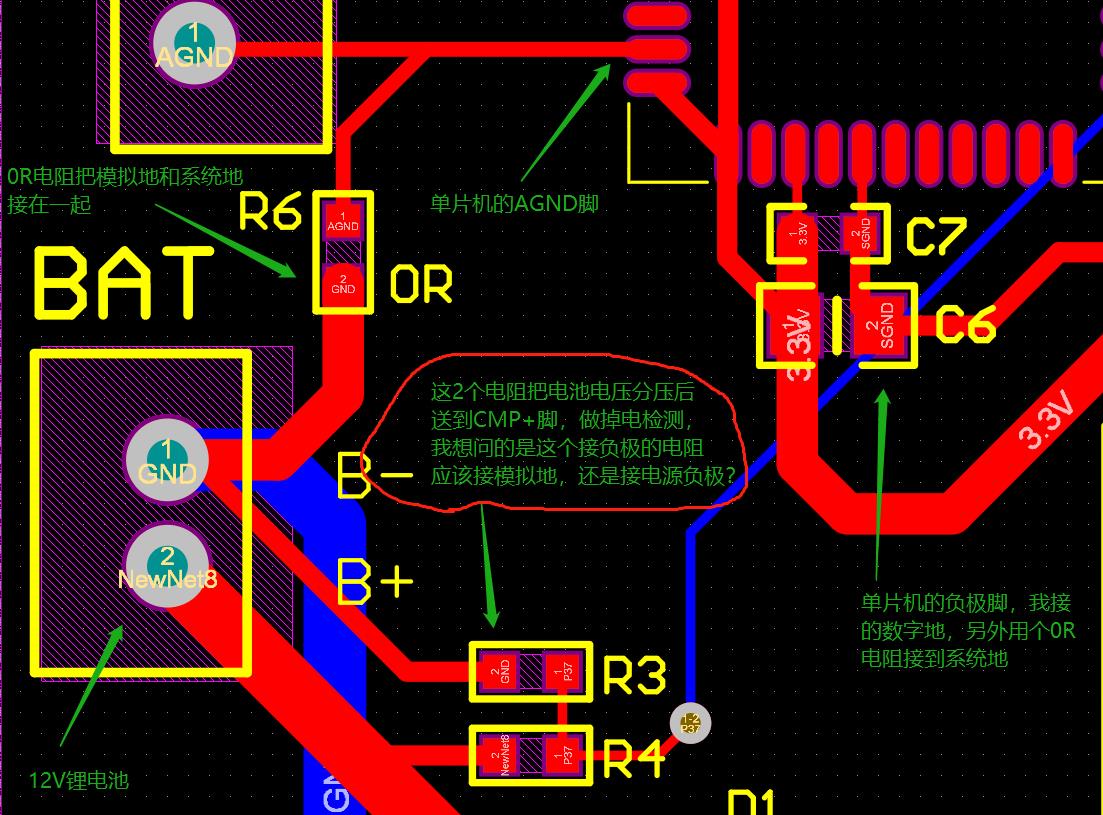

这是临时画的示意图，不是使用的哈，就是想确认，系统地、数字地、模拟地，是不是这样区分和接线的，特别是掉电检测的2个分压电阻，电阻的一端，我还是搞不明白，是接到电池负极，还是接到AGND

神***

请发原理图的PDF交流，越资深的研发，越不愿意看你的PCB

sky***

神*** 发表于 2023-1-29 09:08
请发原理图的PDF交流，越资深的研发，越不愿意看你的PCB

不是，你看下第一张图，我就想知道，测量电池电压的分压电阻，应该接到电池负极，还是应该接到单片机的AGND脚？

神***

测量电池电压=======你随便接，无要求，反正你也随便来的，不上原理图！我们的经验，测电池电压，随便接

梁***

请贴原理图。楼主可能对信号的流向不是很明白。

sky***

神*** 发表于 2023-1-29 11:43
测量电池电压=======你随便接，无要求，反正你也随便来的，不上原理图！我们的经验，测电池电压，随便接 ...

主要是现在一般都不画原理图

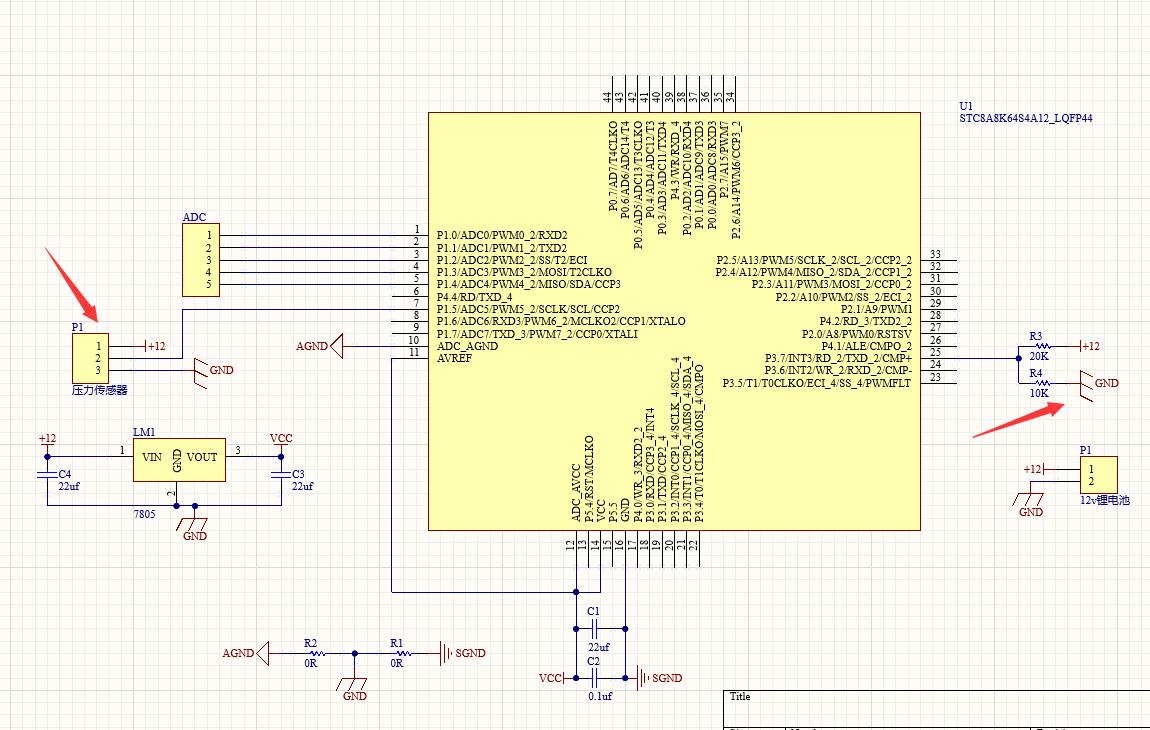

我专门画了个原理图哈，我其实想问的就是箭头这2个地方的地，应该接GND还是AGND，压力传感器是12V供电，输出0-5V的
