高级PWM-硬件移相功能介绍

乘风***

从STC8H2K08U/STC8H2K32U系列单片机开始，高级PWM添加了硬件移相功能。

PWMA组在原有的PWM1P/PWM1N、PWM2P/PWM2N、PWM3P/PWM3N、PWM4P/PWM4N基础上增加了PWMAPS5、PWMAPS6通道。
这些通道可以单独使用，也可以多个通道组合产生互补对称、不对称、移相等效果。

模式上增加了可再触发OPM模式1/可再触发OPM模式2：

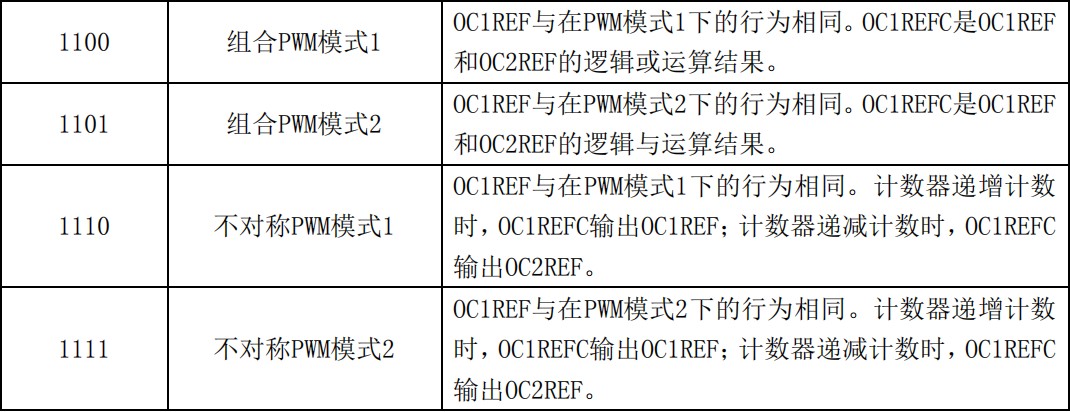

组合PWM模式1/组合PWM模式2、不对称PWM模式1/不对称PWM模式2：


相关参考资料：
PWM硬件移相功能演示程序：
https://www.stcaimcu.com/forum.p ... ptid=4707&pid=50750
PWM硬件移相测试卡教程（三）不对称PWM（高速正交编码信号输出）@STC：
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=7790
PWM硬件移相测试卡教程（四）组合PWM（180度移相互补输出）@STC8H2K12U系列：
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=7805
PWMAPS5(P1.3)和PWMAPS6(P1.5)使用PLL时钟输出高速PWM参考程序：
PWMAPS5(P1.3)和PWMAPS6(P1.5)使用PLL时钟输出高速PWM.zip (14.1 KB, 下载次数: 69)

2024-5-15 16:02 上传

点击文件名下载附件
