自己焊接的最小系统，第一次上电正常的情况下会是什么样子？

duro***

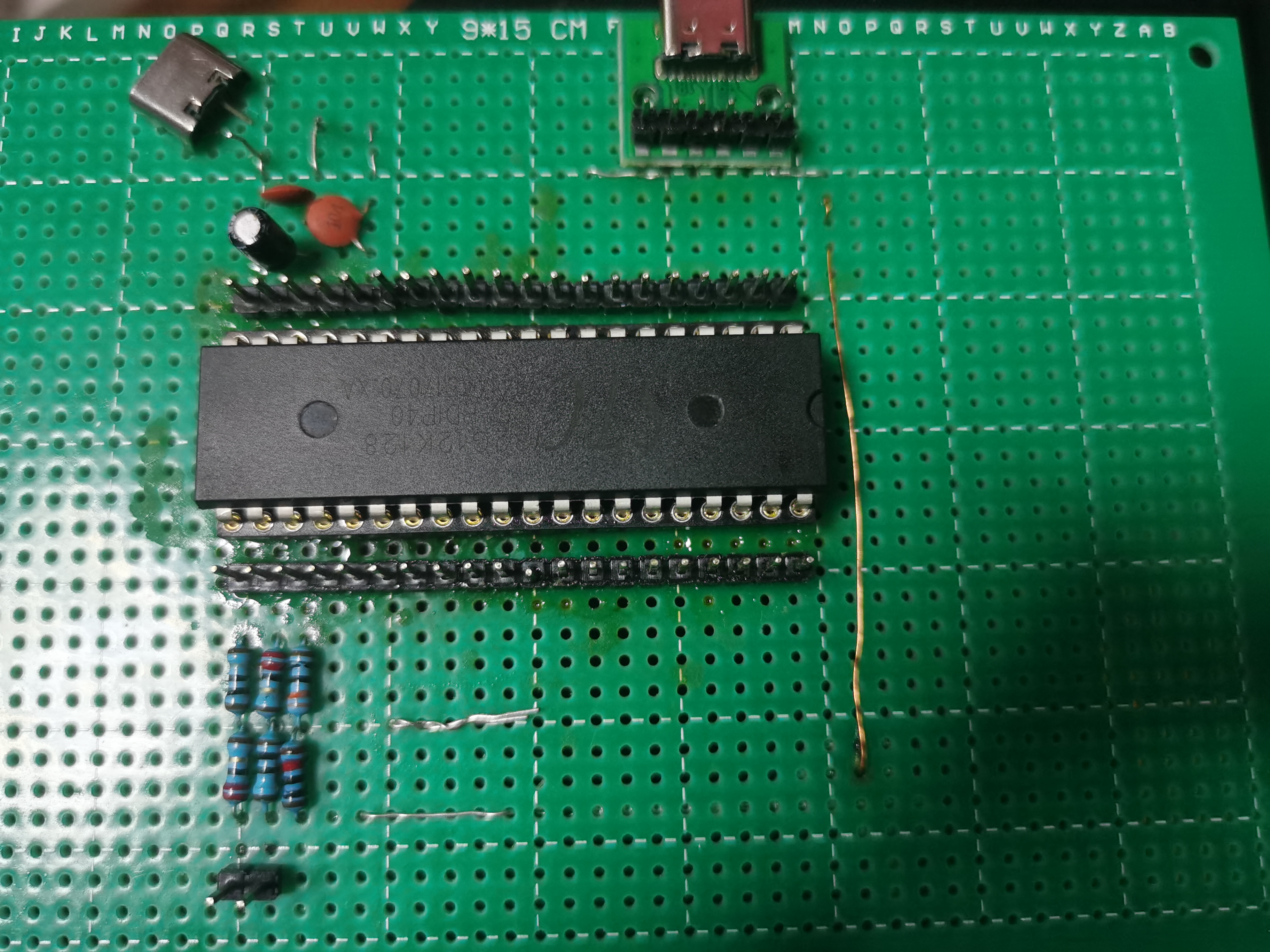

各位大佬，这是我按照手册焊接的最小系统，左下角原本接33R的地方我用20+10的串联起来代替了。
其他地方和手册一致。
这个上电后没有任何反应。
我想问下，自己焊接的这个第一次烧写和实验箱的方法一样吗？
第一次烧写这个里面没有任何程序，电脑会认为它是啥？

angm***

我的STC32G
出厂时就有烧写走马灯程序在P1口。

duro***

angm*** 发表于 2024-5-14 00:02
我的STC32G
出厂时就有烧写走马灯程序在P1口。

还真是哦

wangxi***

连个乐一滴都没有，应该是啥现象也没有

todd***

wangxi*** 发表于 2024-5-14 08:12
连个乐一滴都没有，应该是啥现象也没有

乐一滴是什么？

angm***

todd*** 发表于 2024-5-14 11:11
乐一滴是什么？

就是LED。

duro***

补个引脚图

duro***

USB-ISP 下载程序步骤：
1、按下板子上的 P3.2/INT0 按键，就是 P3.2 接地
2、给目标芯片重新上电，不管之前是否已通电。
===电子开关是按下停电后再松开就是上电
等待 STC-ISP 下载软件中自动识别出“STC USB Writer (HID1)” ，识别出来后，就与 P3.2 状态无关
了，这时可以松开 P3.2 按键
===传统的机械自锁紧开关是按上来停电，按下去是上电
3、点击下载软件中的“下载/编程”按钮（注意：USB 下载与串口下载的操作顺序不同）
下载成功 ！
===另外从用户区软复位到系统区也是等待 USB 下载

duro***

刚刚搞坏了一个led.  电压本来是2.5v，电流是20mA, 电阻在2500/20。基本上就是125Ω。需要找个150Ω的电阻串起来，没有串联直接烧了

angm***

duro*** 发表于 2024-5-14 12:49
刚刚搞坏了一个led.  电压本来是2.5v，电流是20mA, 电阻在2500/20。基本上就是125Ω。需要找个150Ω的电阻 ...

不用，用这么低的电阻，基本上就1kΩ可以了。
