用软件IIC驱动的PCF8563实时时钟芯片

大*** · 发表于 2024-5-29 09:15:52

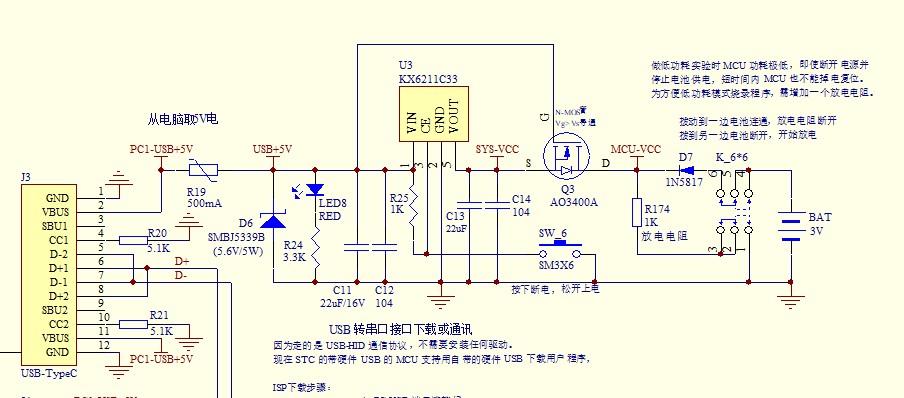

用STC32G12k128板子，接PCF8563模块，硬件IIC，始终没有调通，接口是P1.4\P1.5,还用设置P_SW2吗？

晓*** · 发表于 2024-5-29 22:20:44

大*** 发表于 2024-5-29 09:15
用STC32G12k128板子，接PCF8563模块，硬件IIC，始终没有调通，接口是P1.4\P1.5,还用设置P_SW2吗？
...

使用P1.4 SDA P1.5 SCL的话，不需要配置P_SW2，但需要芯片外挂上拉电阻，或使能IO内部4K上拉。

陈*** · 发表于 2024-5-31 10:28:39

大*** 发表于 2024-5-29 07:15
用STC32G12k128板子，接PCF8563模块，硬件IIC，始终没有调通，接口是P1.4\P1.5,还用设置P_SW2吗？
...

怎么说呢，用硬件IIC，还要对XFR进行访问，是P_SW2|=0X80;就是将寄存器的最高位置一，这样才能对IIC相关的寄存器进行配置的

陈*** · 发表于 2024-5-31 10:29:18

晓*** 发表于 2024-5-29 20:20
使用P1.4 SDA P1.5 SCL的话，不需要配置P_SW2，但需要芯片外挂上拉电阻，或使能IO内部4K上拉。 ...

我的模块自带上拉电阻，不用使能上拉也不用再次外接，所以我没有搞

微*** · 发表于 2024-6-6 22:46:41

正在使用PCF8563这个芯片，谈谈感受：
1、STC手册的例程是可以用的，并且很好用。
2、模拟的有时候不好用，调试很麻烦。
3、这个芯片有假货，网上有4.5元的，也有1.9元的，感觉1.9元的更好用。
4、能读出来时间，但是频率输出没搞出来，不知道是哪里出了问题。

陈*** · 发表于 2024-6-8 10:41:07

微*** 发表于 2024-6-6 20:46
正在使用PCF8563这个芯片，谈谈感受：
1、STC手册的例程是可以用的，并且很好用。
2、模拟的有时候不好用， ...

STC例程确实是可以的，
然后这个我用Proteus模拟的时候有问题，读不出来，然后我实物是没有问题的，
然后假货的话我也怀疑是不是假货，所以我联系了工程师，他说是坏的，
然后我后面莫名其妙又可以用了，所以我稀里糊涂拿到了四片8563

神*** · 发表于 2024-6-8 15:57:18

这么曲折，还是用 STC内部的 RTC

陈*** · 发表于 2024-6-9 10:40:57

神*** 发表于 2024-6-8 13:57
这么曲折，还是用 STC内部的 RTC

曲折也是为了乐趣，不曲折就没有探索乐趣了

huangj*** · 发表于 2024-6-27 00:38:11

1302调整好晶振接地电容，精度可以保证每年40秒之内。前几年买了一块8563模块也调试过了，精度还不知。

陈*** · 发表于 2024-6-28 08:25:39

huangj*** 发表于 2024-6-26 22:38
1302调整好晶振接地电容，精度可以保证每年40秒之内。前几年买了一块8563模块也调试过了，精度还不知。 ...

感谢指导，我没做过全年开启的实验，就是简单跑一个小时看一下哈哈
