关于I2C引脚切换问题

学以*** · 发表于 2023-1-20 11:06:38

在STC8H的最新手册中（2023/1/17）的引脚功能切换章节（3.1.2）中描述的 I2C 引脚切换配置为 10 时，是切换到P7.7、P7.6。

但是在手册的脚位图中，有P7.7、P7.6的却没有描述具有I2C功能，咨询过售前，说P7.7、P7.6没有这个功能，那么手册几次更新都没有去掉这个描述，想求证一下到底是什么情况？

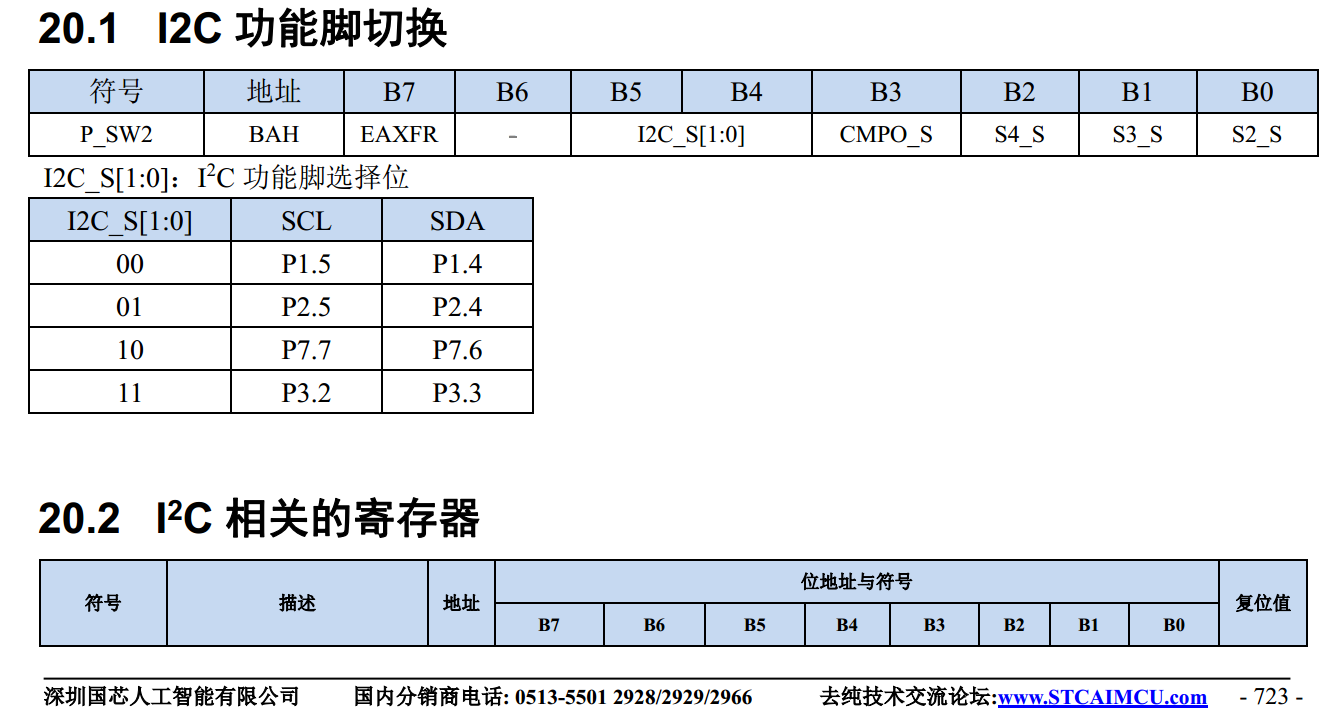

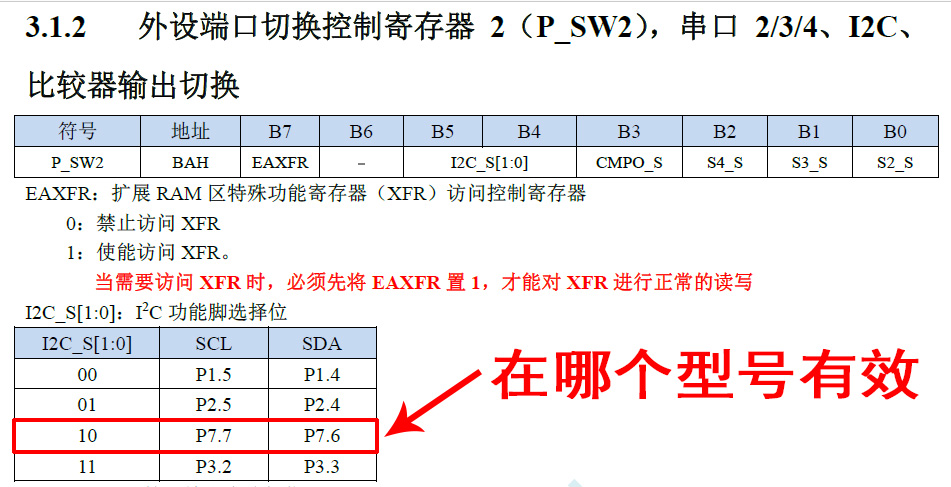

手册截图

神*** · 发表于 2023-1-20 12:00:22

你看最新数据手册，有 P7口的

没有P7口的，你就不用管，到 LQFP64/QFN64才有P7口的

神*** · 发表于 2023-1-20 12:03:13

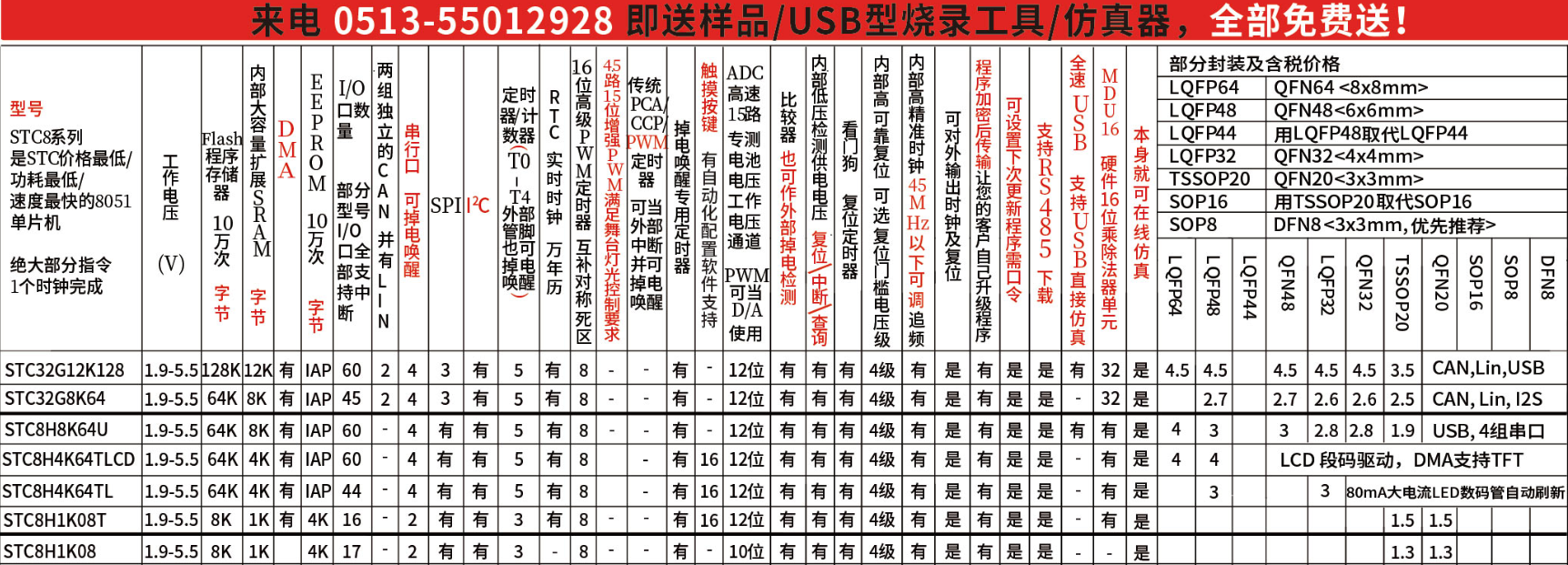

STC8H8K64U-45I-LQFP64/QFN64

神*** · 发表于 2023-1-20 12:04:09

STC8H4K64TLCD-45I-LQFP64/QFN64

学以*** · 发表于 2023-1-20 12:14:58

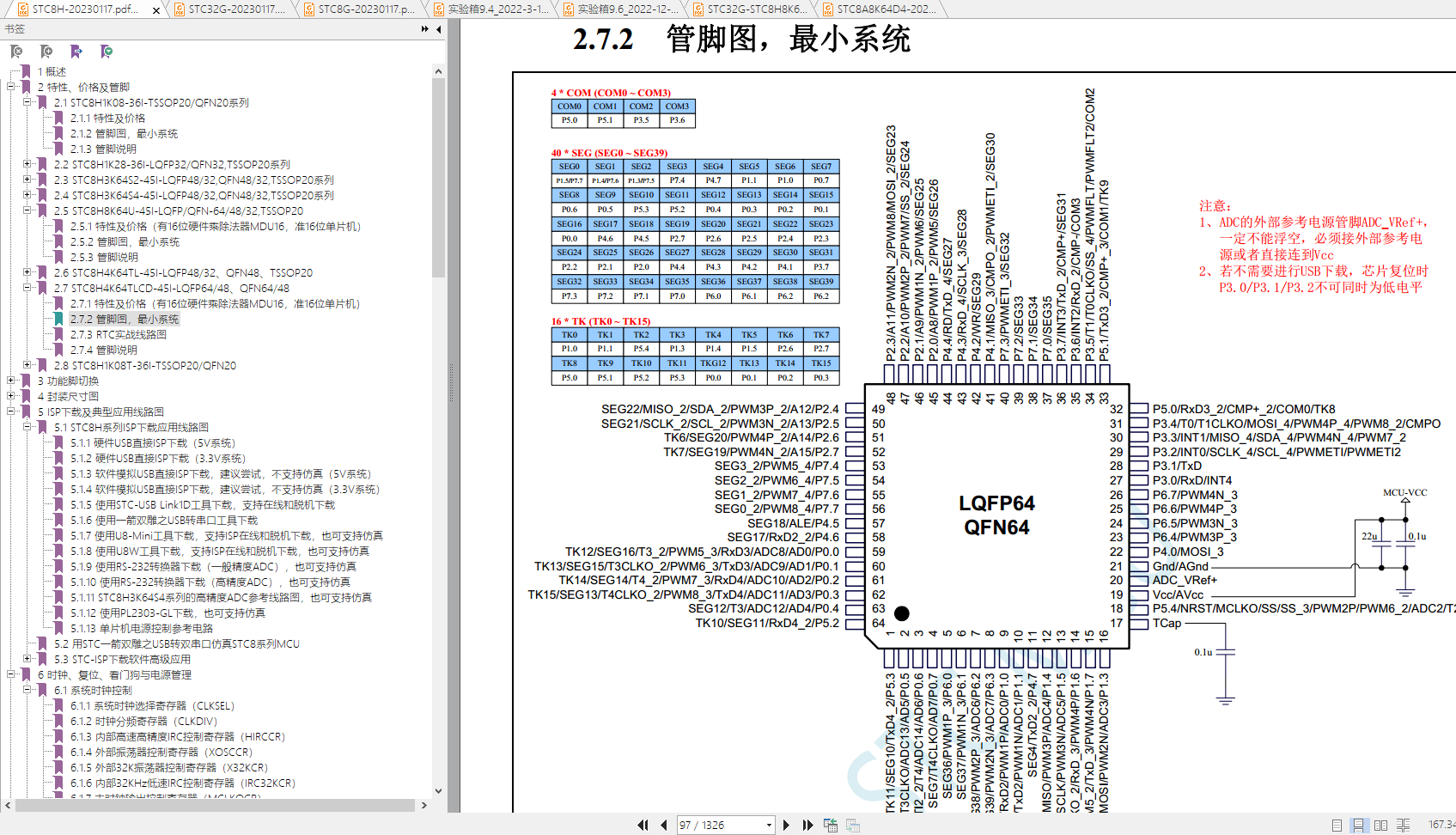

有P7.7、P7.6的管脚图中，该脚描述的也是没有标注I2C字样。您的意思是实际有，只是管脚图上没标注对吗


神*** · 发表于 2023-1-20 12:30:38

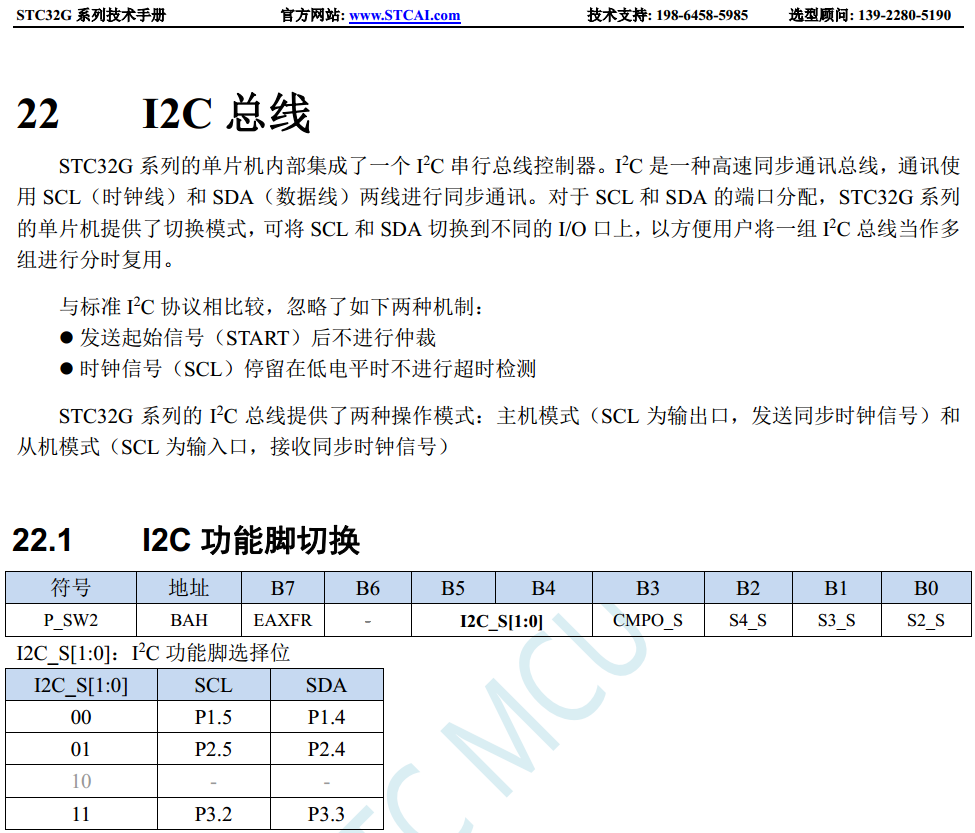

放假了，等节后查下STC8H的，STC32G12K128的数据手册，这个组合已无效

学以*** · 发表于 2023-1-20 12:31:18

我问的是不是有没有P7口，是有P7.7、P7.6口的管脚图上，没有在P7.7、P7.6口上标注类似 I2C_3 这样的字样。
管脚说明的表格里，对P7.7、P7.6口所在的56、55脚的描述也是没有I2C功能，所以我才有这个疑问！

神*** · 发表于 2023-1-20 12:33:53

放假了，等节后查下STC8H的

学以*** · 发表于 2023-1-20 12:44:23

提前祝您兔年快乐！

神*** · 发表于 2023-1-20 12:54:20
