PWM硬件移相测试卡教程（四）组合PWM补充（1个pwm实现180度移相输出+互补50%）

zhang*** · 发表于 2024-4-23 09:40:15

厉害，希望多来点教程和例子！谢谢！

电子DI*** · 发表于 2024-4-23 09:43:06

深山*** 发表于 2024-4-23 09:02
这个同时为高的时间很短，为5ns。

我抓了一下P1.0和1.3的引脚波形，看起来是这样的，是不是你的仪器内部做了施密特触发器或者软件做了迟滞比较，所以会有同时高电平

电子DI*** · 发表于 2024-4-23 09:44:41

zhang*** 发表于 2024-4-23 09:40
厉害，希望多来点教程和例子！谢谢！

要不然买个核心板支持下我的开源大计呗{:5_291:}

深山*** · 发表于 2024-4-23 09:46:01

本帖最后由深山*** 于 2024-4-23 09:49 编辑

深山老妖发表于 2024-4-23 09:02
这个同时为高的时间很短，为5ns。

查看了所有的通道设置项，都是默认的值，并没有不同的设置，全部为默认的设置状态，理论上，如果软件本身有滤波或者触发延迟等，所采集的波形也应该是相同的结果，并不会出现这样的差异。

电子DI*** · 发表于 2024-4-23 10:01:50

深山*** 发表于 2024-4-23 09:46
查看了所有的通道设置项，都是默认的值，并没有不同的设置，全部为默认的设置状态，理论上，如果软件本身 ...

sample.hex (1.35 KB, 下载次数: 160)

试下这个呢

电子DI*** · 发表于 2024-4-23 10:04:39

深山*** 发表于 2024-4-23 09:46
查看了所有的通道设置项，都是默认的值，并没有不同的设置，全部为默认的设置状态，理论上，如果软件本身 ...

有如果开启电平和关闭电压节点是这样的话，红色波形和蓝色波形就会变成我下面画的图

深山*** · 发表于 2024-4-23 10:06:22

电子DI*** 发表于 2024-4-23 10:01
试下这个呢

一样的结果

电子DI*** · 发表于 2024-4-23 10:27:05

这个是一个PWM计数周期结束的地方，他们是不可能碰到的{:5_278:}建议换个设备再测下

深山*** · 发表于 2024-4-23 11:07:08

电子DI*** 发表于 2024-4-23 10:27
这个是一个PWM计数周期结束的地方，他们是不可能碰到的建议换个设备再测下 ...

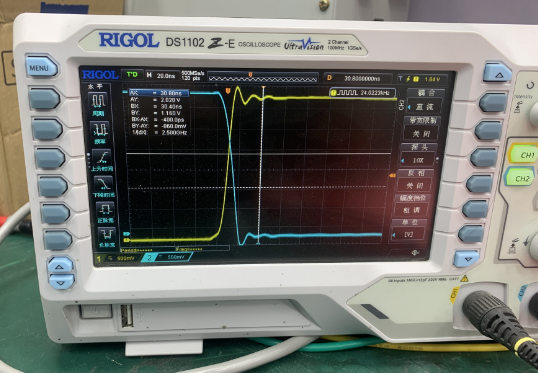

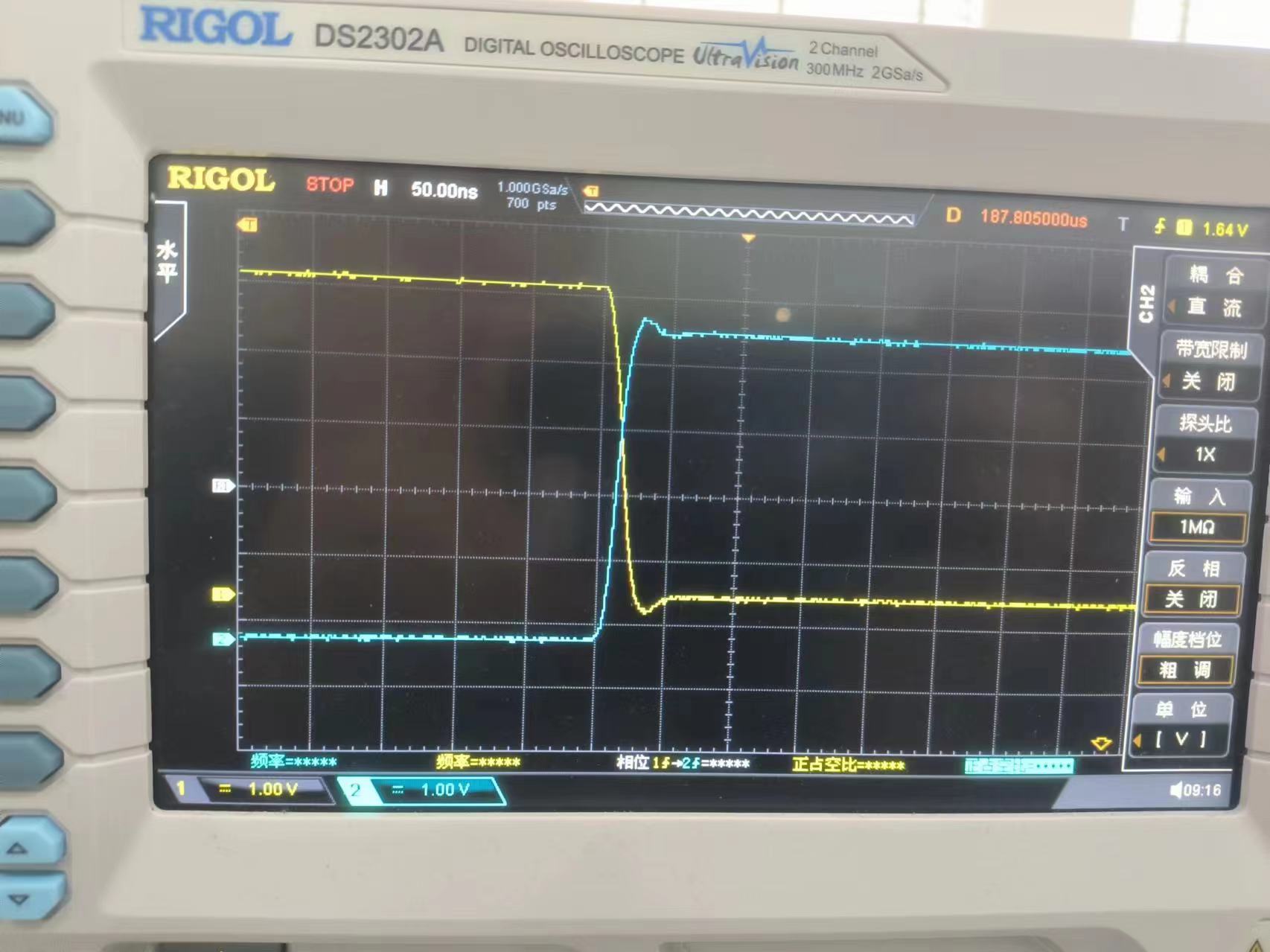

用手里的示波器看了一下，它们的交越并不是在中间，明显的偏上。

深山*** · 发表于 2024-4-23 11:09:14

同时为高的地方为5ns，时间非常的短。
