STC8H IO全部设为高阻输入，并关闭数字输入，省电模式功耗很高

ja*** · 发表于 2024-4-23 10:31:03

小*** 发表于 2024-4-23 09:02
测试单片机功耗，一定要注意外围电路，因为你测试的整个板子的功耗

看到你的回复，我想到了新办法，做减法，测出结果为130uA

_奶*** · 发表于 2024-4-23 15:15:23

既然你这片子能拆下来，，为何不直接给MCU供电测试呢0.0 好像看到了又Verf引脚，，这个引脚也给个3.3V 应该还有个模拟地，，改接地的接地，该接电源的接电源

梁*** · 发表于 2024-4-23 15:25:02

测MCU睡眠电流，只焊接MCU和一个0.1uF的电源退耦电容，接好最小系统，才能测试出来，太多的外围零件会有耗电的，这部分电流跟MCU无关。。

ja*** · 发表于 2024-4-23 18:12:15

_奶*** 发表于 2024-4-23 15:15
既然你这片子能拆下来，，为何不直接给MCU供电测试呢0.0 好像看到了又Verf引脚，，这个引脚也给个3.3V 应 ...

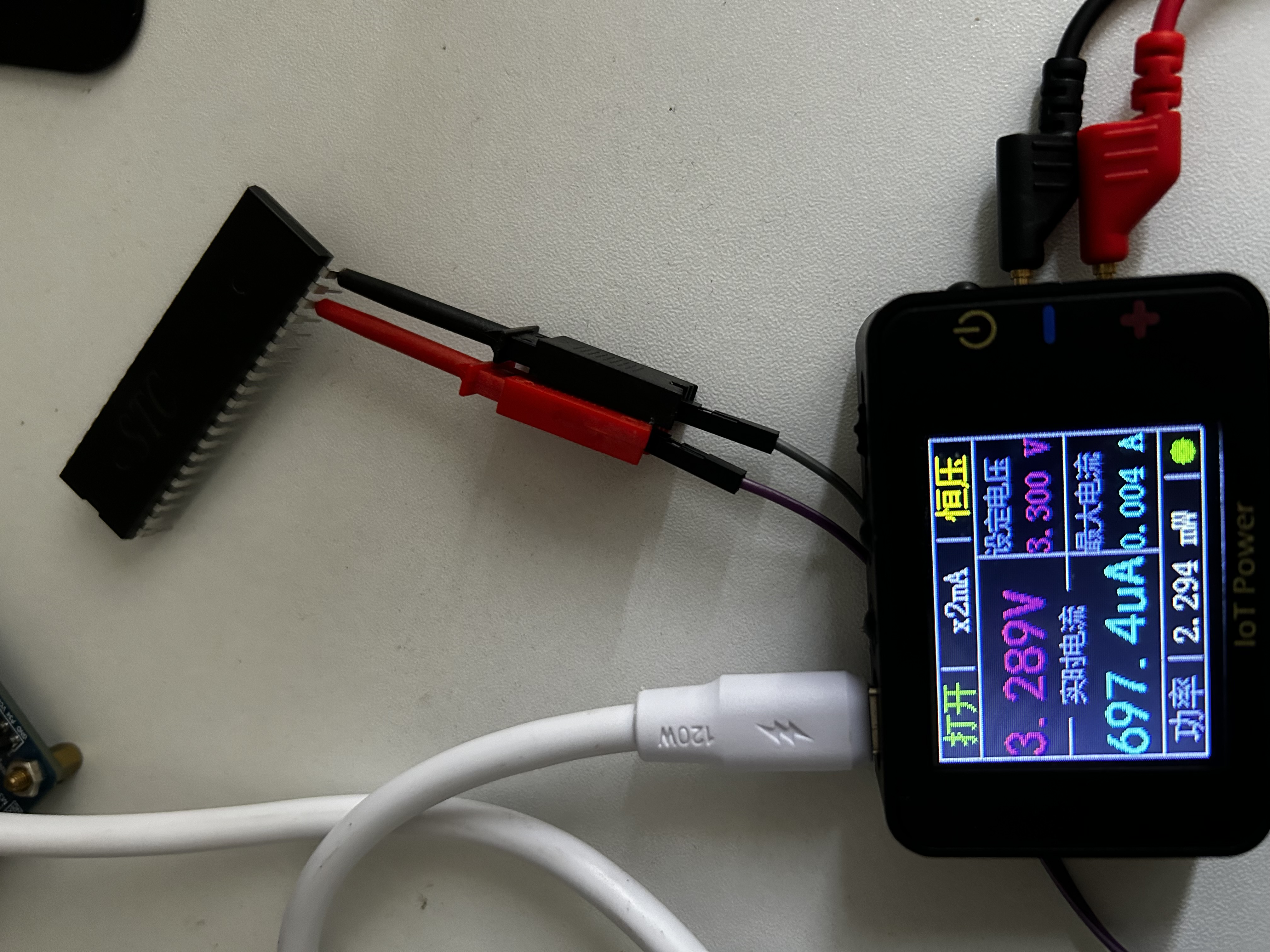

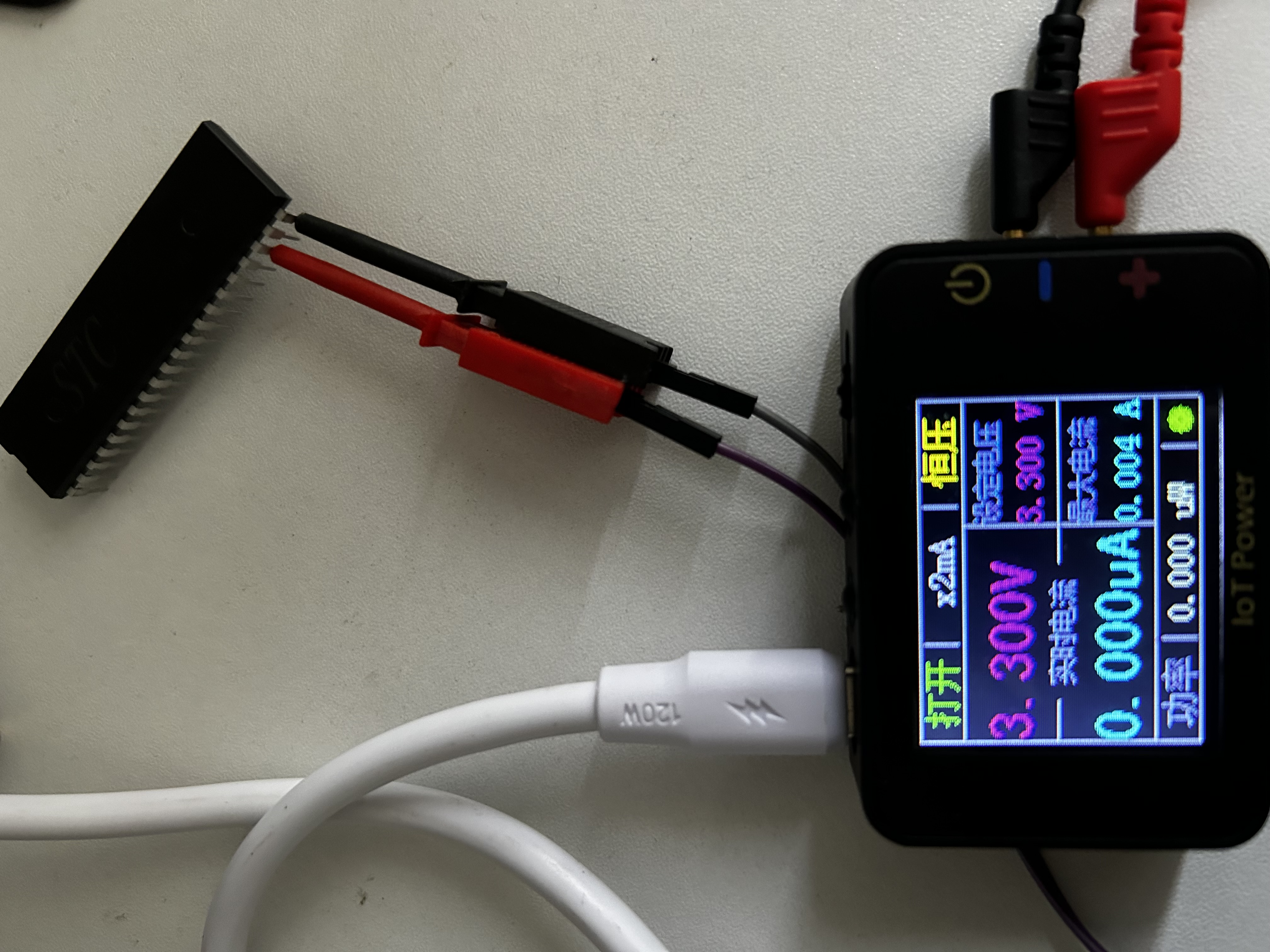

省电模式，电流在700uA到0uA乱跳，Verf引脚接3.3v也是一样的。

ja*** · 发表于 2024-4-23 18:14:28

梁*** 发表于 2024-4-23 15:25
测MCU睡眠电流，只焊接MCU和一个0.1uF的电源退耦电容，接好最小系统，才能测试出来，太多的外围零件会有耗 ...

学习了，我打个板子焊接后测试

梁*** · 发表于 2024-4-24 00:09:35

ja*** 发表于 2024-4-23 18:14
学习了，我打个板子焊接后测试

或者买一些通用的转接板，便宜。

_奶*** · 发表于 2024-4-24 09:12:51

ja*** 发表于 2024-4-23 18:12
省电模式，电流在700uA到0uA乱跳，Verf引脚接3.3v也是一样的。

欸光给这两个引脚的不够啊，，剩下的电源脚和地脚改接的也得接上啊。
欸得，，还是弄个最小系统板再测吧。听梁工的

ja*** · 发表于 2024-4-24 10:35:02

梁*** 发表于 2024-4-24 00:09
或者买一些通用的转接板，便宜。

好的

ja*** · 发表于 2024-4-24 10:35:24

_奶*** 发表于 2024-4-24 09:12
欸光给这两个引脚的不够啊，，剩下的电源脚和地脚改接的也得接上啊。
欸得，，还是弄个最小系统板再测 ...

好的
