STC8G下载过程RTS引脚电平变化

LQ***

使用了CH340作为USB转串口芯片，其默认情况下RTS引脚为高电平，而STC8G下载过程中设置RTS默认电平为低电平。

所以上电后RTS保持高电平，点击下载按键后，ISP软件将RTS设为低电平，并保持默认低电平状态。
下载过程中，下载开始RTS产生一个约75ms的高电平脉冲，下载结束RTS产生一个1s的高电平脉冲。

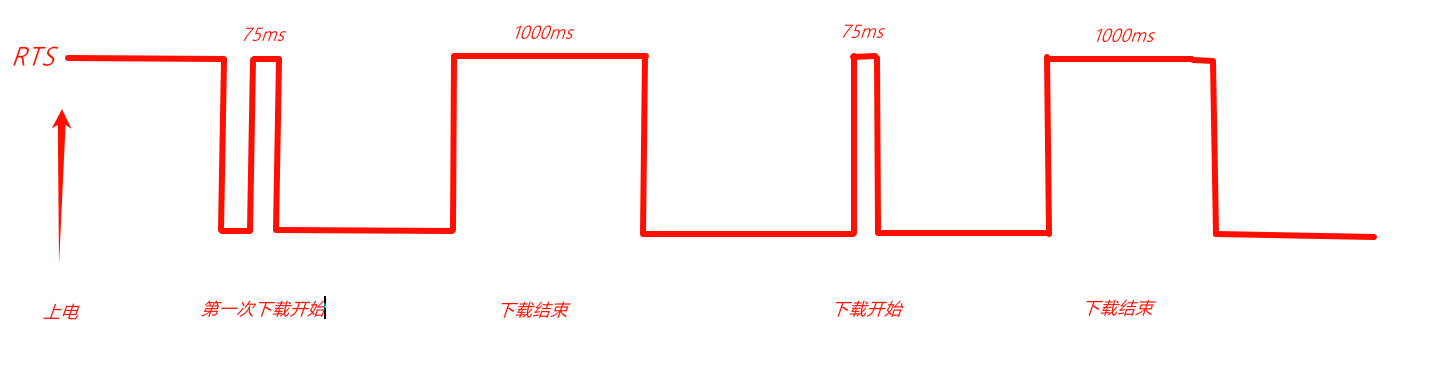

下面是简易波形图

STC8G_RTS波形图

晓***

可以通过中断捕获识别RTS的脉冲宽窄控制目标MCU冷上电复位

神***

用 STC8肯定是用 STC8H2K12U/STC8H2K08U做的
【USB转双串口】下载电路，自动控制停电上电






https://www.stcaimcu.com/forum.p ... ptid=6035&pid=53300

神***

出厂自带 USB 程序，也免电脑端的USB驱动安装

神***

或者直接使用 USB 芯片
