可用于 32G12K128 开发的梯形图编程语言，免费使用，比FX3U功能强大

zxcv***

zhang*** 发表于 2024-5-11 09:00
有朋友试试成功了没有，我对它的通讯工能有兴趣。有爱好者一起打个学习板试下！ ...

我自己做板试成功了，对梯形图指令、ModBus通讯、脉冲定位等功能做了详细测试，测试了1周左右没发现BUG，PLC作为ModBus主站读国内有些仪表时要注意把通讯间隔时间设长些，因为有些仪表通讯反应很慢，通讯间隔太快了仪表反应不过来，我手头一块称重仪表通讯间隔要设为50ms通讯才正常，设为2ms仪表直接反应不过来死机了，但2ms的通讯间隔和其他PLC通讯都没问题

单片机***

请问有对应的开发板可以购买吗

zxcv***

zhang*** 发表于 2024-5-11 09:00
有朋友试试成功了没有，我对它的通讯工能有兴趣。有爱好者一起打个学习板试下！ ...

这是我做的PLC测试板PCB文件，板上设计有1个以太网口，两个RS485口，两轴脉冲定位


STC32_PLC.PCB (1.01 MB, 下载次数: 308)

2024-5-13 11:55 上传

点击文件名下载附件

zhang***

zxcv1973 发表于 2024-5-13 11:37
这是我做的PLC测试板PCB文件，板上设计有1个以太网口，两个RS485口，两轴脉冲定位

谢谢回复！
{:5_272:}

zhang***

单片机爱好者 发表于 2024-5-13 09:31
请问有对应的开发板可以购买吗

自己画一个！

Easy***

EasyLad梯形图软件使用演示视频放顶层了

zhang***

怎么定义输入输出，有视频讲解吗？楼主可以讲解一下吗？

Easy***

zhang*** 发表于 2024-5-15 16:27
怎么定义输入输出，有视频讲解吗？楼主可以讲解一下吗？

除了P1口和P3口外，每个IO口都即可作为输入、也可作为输出，把IO口工作模式设置为推挽输出模式的话就定义为输出、设置为高阻模式的话就定义为输入，复位后默认都是高阻输入，所以用作输入的IO口不用设置、直接用X继电器即可，用作输出的口要用SFRWR指令设置为推挽输出模式，然后再使用Y继电器。比如若把Px.0-Px.7用作输出，则用运行脉冲触点执行SFRWR 0x00FF,PxM指令后这8个口即为8个输出，梯形图例子如下：


Px.0-Px.7口和PLC的输入X继电器、输出Y继电器对应关系如下：

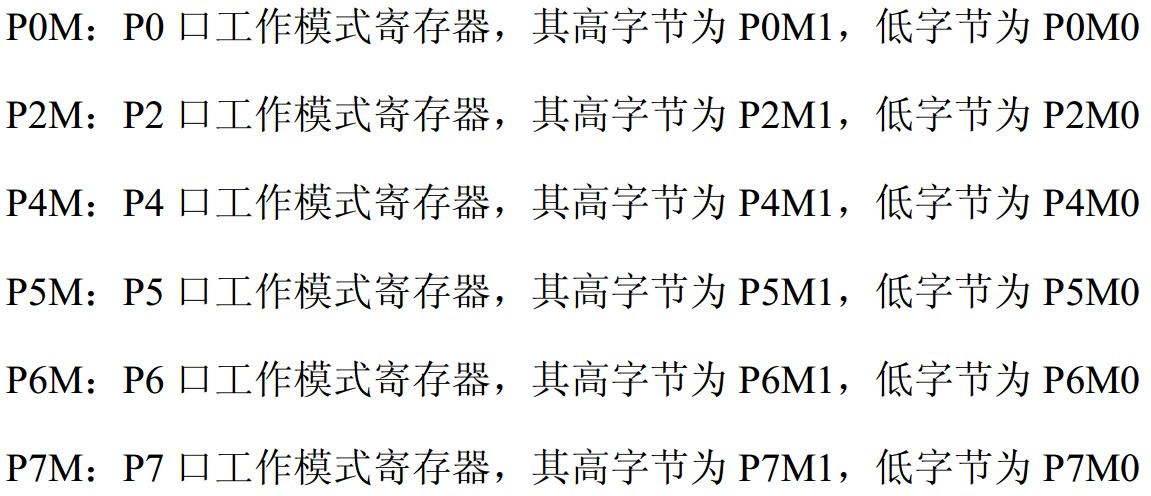

梯形图中IO端口工作模式寄存器名称如下：


注意要把资料中提供的STC32G.dfn文件复制到自己的梯形图程序文件夹中

科学***

Easy*** 发表于 2024-5-15 23:36
除了P1口和P3口外，每个IO口都即可作为输入、也可作为输出，把IO口工作模式设置为推挽输出模式的话就定义 ...

学习成本增加，快乐开始

zhang***

EasyLad 发表于 2024-5-15 23:36
除了P1口和P3口外，每个IO口都即可作为输入、也可作为输出，把IO口工作模式设置为推挽输出模式的话就定义 ...

谢谢楼主回复，现在明白了。{:5_275:}
