可用于 32G12K128 开发的梯形图编程语言，免费使用，比FX3U功能强大

Easy*** · 发表于 2024-4-15 21:28:16

可用于 32G12K128 开发的梯形图编程语言，免费使用，比FX3U功能强大

EasyLad梯形图编程语言采用传统梯形图和高级语言相结合的设计思想，即具有梯形图逻辑控制功能强大的优点，又具有高级语言数据运算功能强大的优点，支持变量、数组、结构的定义和其存储地址的自动分配，在梯形图中可直接使用表达式运算和函数调用，支持用户自定义函数和函数库。
EasyLad梯形图在 32G12K128 芯片上提供以下等功能：
1、提供两轴脉冲定位控制输出，单轴脉冲输出最高频率400KHz，两轴脉冲同时输出最高频率200KHz。
2、提供两个32位AB相高速计数器，具有AB相增减计数、AB相2倍频增减计数、AB相4倍频增减计数等功能。
3、IO端口即可作为PLC的输入，也可作为PLC的输出。
4、提供两个COM通讯口，编程通讯口支持下载调试和ModBus-RTU从机模式，扩展通讯口支持自由协议模式、ModBus-RTU从机模式和ModBus-RTU主机模式。
5、提供一个CAN通讯口，支持自由协议通讯和CANopen协议通讯。
6、提供以太网接口，支持TCP协议通讯、ModBusTCP客户端通讯和ModBusTCP服务器通讯。
7、提供一个用户可编程IIC主机接口，可连接具有IIC接口的扩展芯片和设备。
8、提供一个用户可编程SPI主机接口，可连接具有SPI接口的扩展芯片和设备。
9、数据存储器容量为4K字，程序容量为32000步（字）。
10、提供有可读写STC32内部XFR寄存器的梯形图指令。
11、1万步程序扫描时间为8ms（40%位指令，60%字指令）。
附件资料中提供有 EasyLad梯形图 32G12K128内核程序下载文件，全功能无限制，在开发板上实验的话要注意必须用32MHz外部无源晶振，并且P37管脚要接VCC。

EasyLad梯形图STC32资料.rar (6.68 MB, 下载次数: 1378)

EasyLadV6.0.259_Setup.rar (10.32 MB, 下载次数: 1390)

EasyLad梯形图软件使用演示视频

EasyLad梯形图软件使用视频.rar (111.9 MB, 下载次数: 1677)

LCD12864中文液晶屏画面组态设计资料，实现梯形图控制和液晶画面显示二合一，用一个STC32芯片即可执行梯形图程序控制，又能进行液晶画面显示、数据设定等功能

EasyLad_LCD12864液晶屏画面组态设计资料.rar (902.92 KB, 下载次数: 777)

Easy*** · 发表于 2024-6-12 23:16:30

2024/6/12
内核程序和编程手册（EasyLad梯形图STC32资料）、编程软件（EasyLadV6.0.259_Setup）有更新，
内核程序升级为V1.2版本，编程软件升级为V6.0.259版本，增加功能如下：
1、梯形图监控时能够直接显示扫描时间
2、脉冲滤波定时器增加了1毫秒分辨率，滤波时间范围可从1毫秒到800秒，使用个数可达好几千个。
3、增加了毫秒延时器指令，可做分辨率为1毫秒的定时，使用个数可达好几千个，再也不用担心1毫秒定时器不够用了。
4、用户设置IO端口模式时不会影响已经用作COM1通讯口功能的管脚模式，防止因错误设置IO模式而影响COM1通讯。
5、资料中增加了梯形图模块程序，类似模板功能，可以把里面需要的模块程序直接插入到自己的梯形图中，
用户也可以自己创建梯形图模块程序以便以后重复使用。

Easy*** · 发表于 2024-4-15 21:32:00

本帖最后由 EasyLad 于 2024-4-16 21:05 编辑

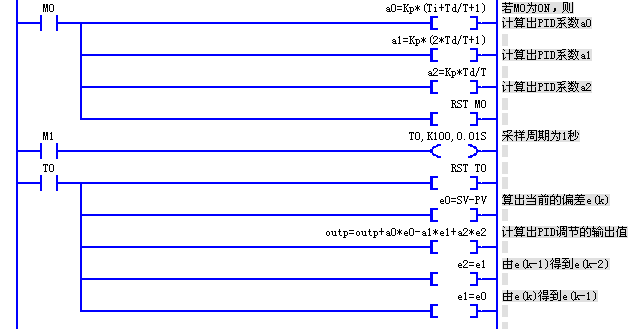

EasyLad梯形图数据运算例子

Easy*** · 发表于 2024-4-15 21:51:25

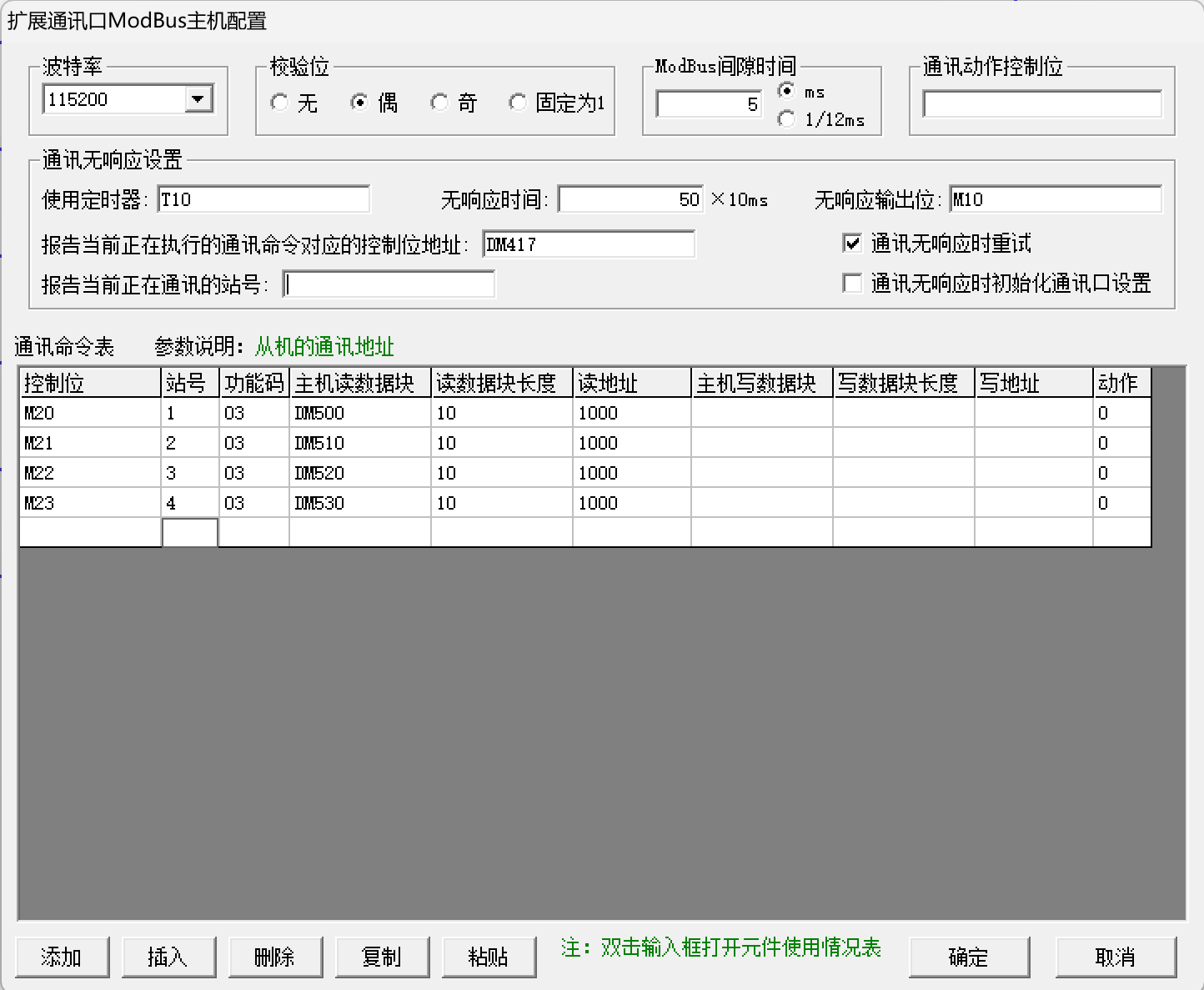

STC32G12K128作为ModBusRTU主机读取4个ModBusRTU从机中的数据例子，只用配置功能即可完成，不用编程序

jw*** · 发表于 2024-4-15 22:10:50

谢谢楼主分享

xxxe*** · 发表于 2024-4-15 22:16:09

谢谢分享

jw*** · 发表于 2024-4-15 22:37:47

请问楼主，这种IO口是如何对应的？

zhang*** · 发表于 2024-4-16 12:10:44

谢谢楼主分享！

zhang*** · 发表于 2024-4-16 12:19:59

我去买个板子试一下，有用的话，小制作都可以使用的！

Easy*** · 发表于 2024-4-16 14:04:29

jw*** 发表于 2024-4-15 22:37
请问楼主，这种IO口是如何对应的？

除了P1口和P3口系统使用，其他的
P0.0-P0.7对应PLC的X00-X07和Y00-Y07，
P2.0-P2.7对应PLC的X20-X27和Y20-Y27，
P4.0-P4.7对应PLC的X40-X47和Y40-Y47，
P5.0-P5.7对应PLC的X50-X57和Y50-Y57，
P6.0-P6.7对应PLC的X10-X17和Y10-Y17，
P7.0-P7.7对应PLC的X30-X37和Y30-Y37

Easy*** · 发表于 2024-4-16 14:15:48

以太网ModBusTCP服务器通讯，只用配置不用编程即可完成
先配置以太网IP地址：（需要连几个客户端就使能几个Socket）

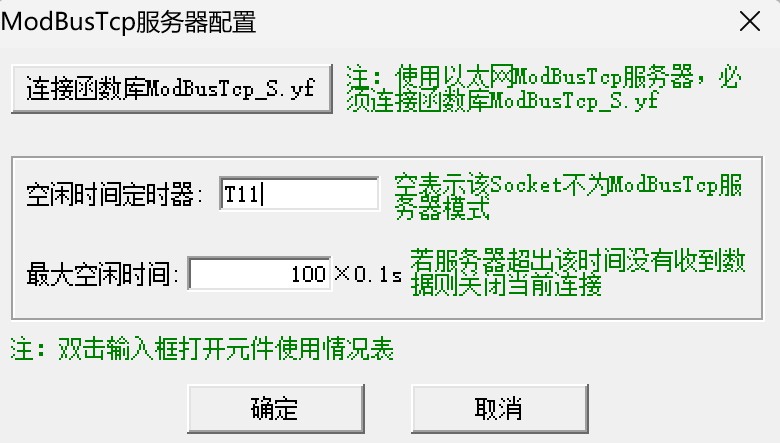

再配置使能Socket的ModBusTCP服务器配置即可，全程不用编程序：
