【疑难问题】不同批次的STC8G2K64S4芯片 PWM波形不连续

梁***

叶*** 发表于 2024-4-3 08:38
梁工，您好：
    感谢您的回复，现在的问题有两个：
①从示波器角度看：示波器的采样参数是一致的扫描速 ...

不管是B版、C版，PWM是不会有问题的。
打开频率计看看频率跟你PWM频率是否一致。
也可以用固定的占空比测试一下，就是程序中先不要改变占空比，初始化后固定一个占空比，看看效果。
再次说明：PWM是硬件产生的，不会出现不连续的情况，如果确实出现，则一般是程序在对PWM进行开关控制（比如三相无刷电机驱动），我从未遇到、听说过硬件PWM会不连续。

叶***

梁*** 发表于 2024-4-3 09:19
不管是B版、C版，PWM是不会有问题的。
打开频率计看看频率跟你PWM频率是否一致。
也可以用固定的占空比测 ...

梁工，您好：
    目前测试时是固定占空比，同一套程序同一版PCB烧录到不同批次的单片机就会出现这个问题，我可以把我这边的单片机寄过去给您验证

梁***

叶*** 发表于 2024-4-3 09:34
梁工，您好：
    目前测试时是固定占空比，同一套程序同一版PCB烧录到不同批次的单片机就会出现这个问题 ...

第三次请求：打开示波器的频率计看看频率跟你PWM频率是否一致。

社区***

用逻辑分析仪抓一下看看。

叶***

梁*** 发表于 2024-4-3 10:11
第三次请求：打开示波器的频率计看看频率跟你PWM频率是否一致。

梁工，您好：
示波器频率与我程序设定频率一致。

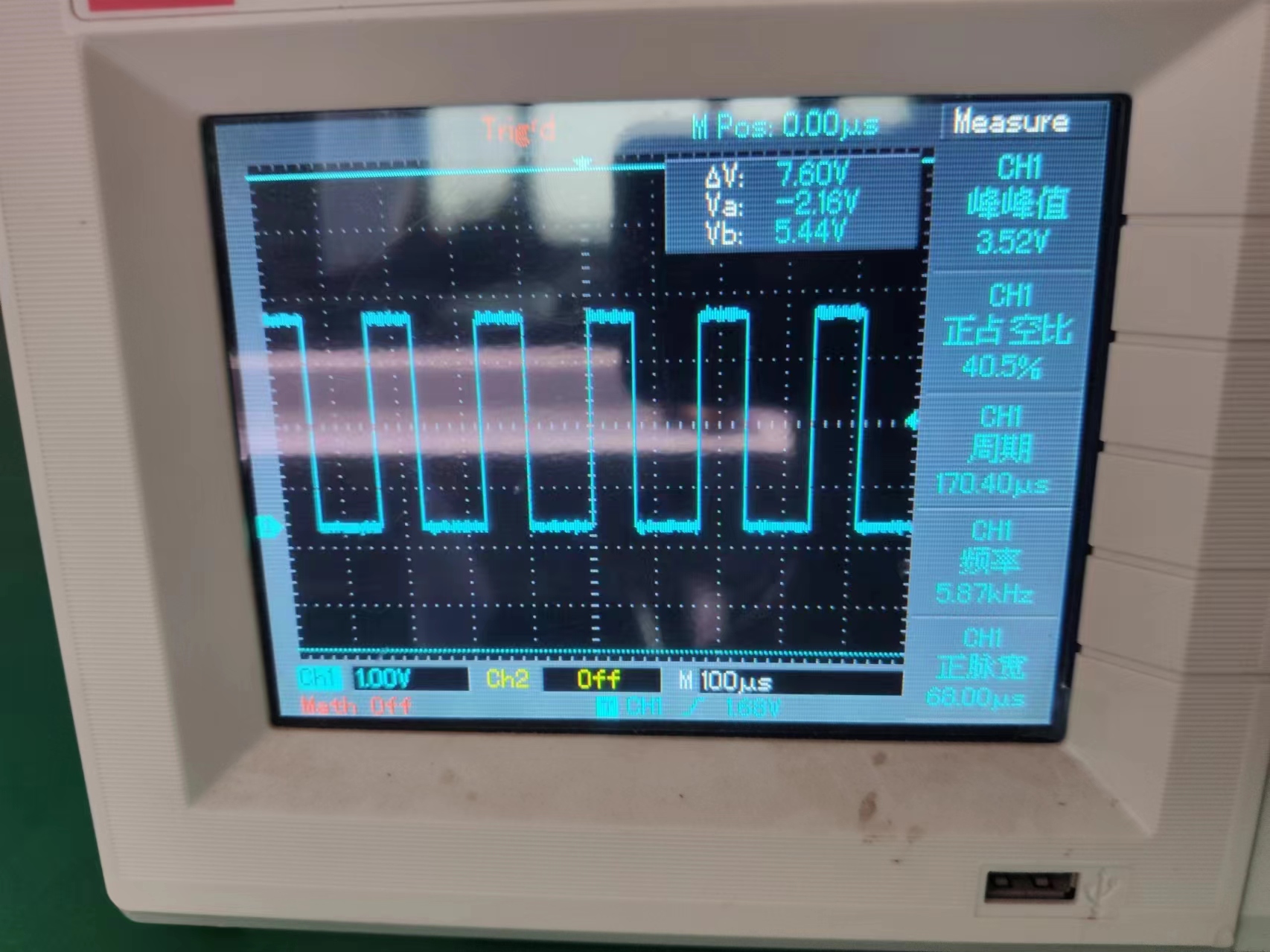

正常批次波形

正常

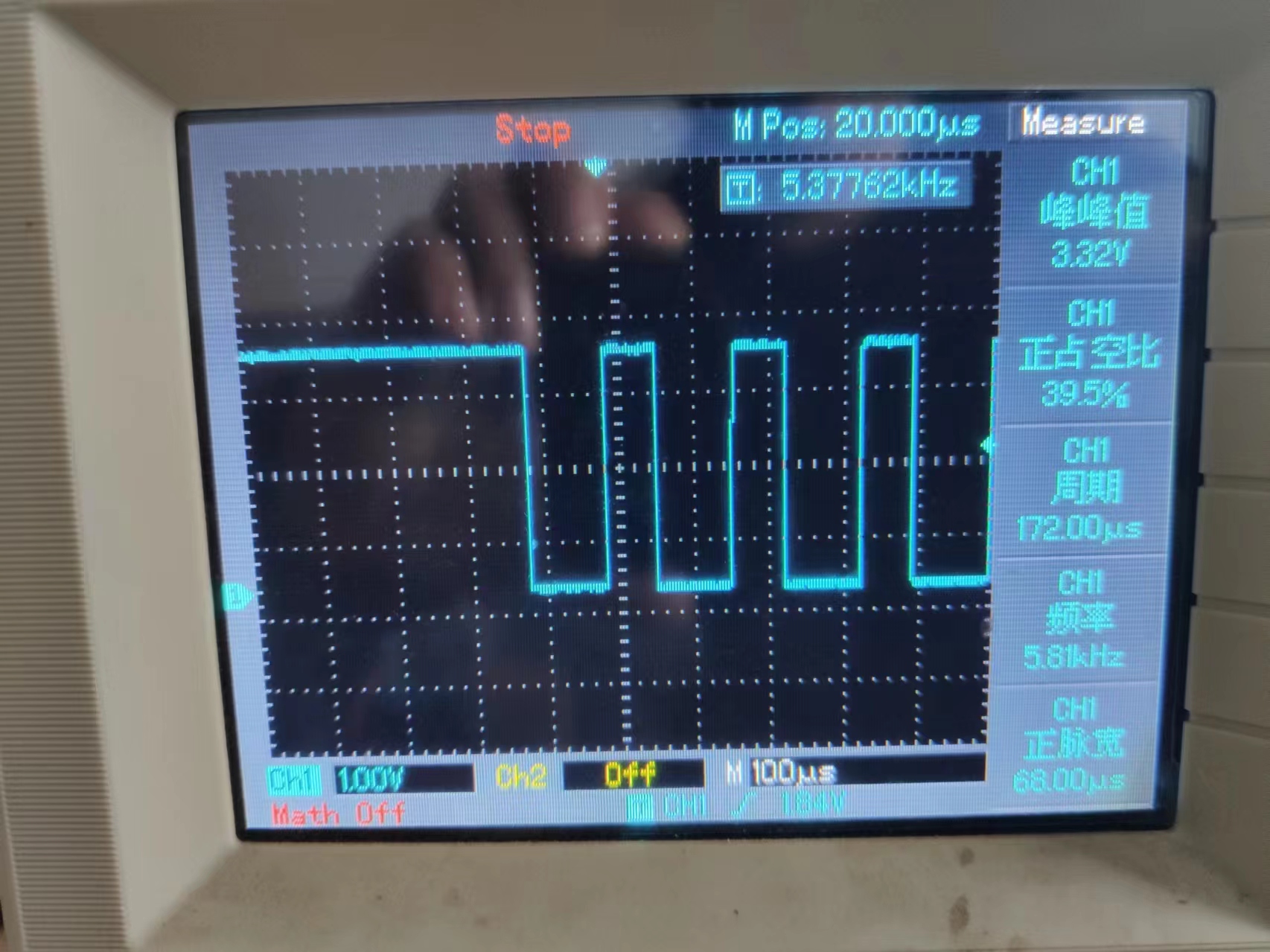

异常批次波形单次触发抓拍

异常1

异常2

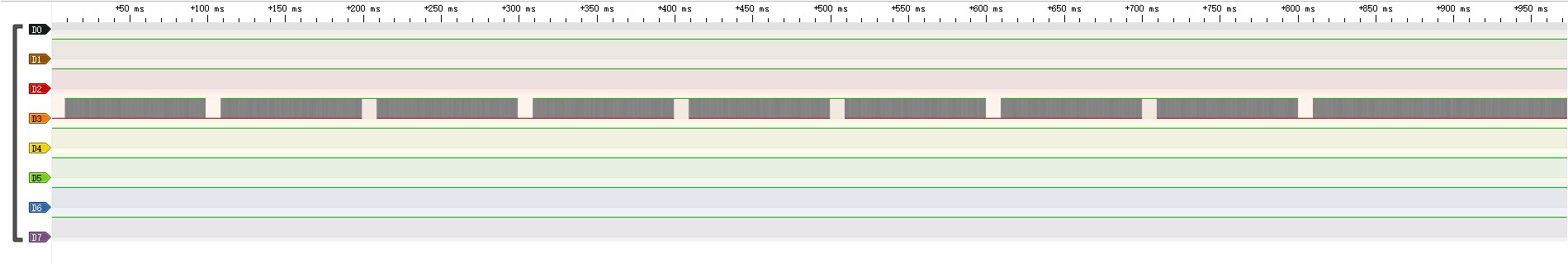

逻辑分析仪抓取

逻辑分析仪

叶***

社区*** 发表于 2024-4-3 11:03
用逻辑分析仪抓一下看看。

您好，见下图：
异常波形和示波器测试结果一致

梁***

叶*** 发表于 2024-4-3 11:48
梁工，您好：
示波器频率与我程序设定频率一致。
正常批次波形

请告知单片机具体型号、那些脚输出PWM、PWM周期、PWM频率、主频时钟，我根据你的条件编写测试程序给你测试。

叶***

梁*** 发表于 2024-4-3 12:10
请告知单片机具体型号、那些脚输出PWM、PWM周期、PWM频率、主频时钟，我根据你的条件编写测试程序给你测 ...

梁工，您好：

出问题的单片机信息：
单片机型号: STC8G2K64S4
软件协议, V1.0: 7.3.12U
主频：
  . 用户设定频率: 24.000MHz
  . 调节后的频率: 24.002MHz ( 主时钟分频系数 = 1; )
PWM引脚：
PWM00-07 PWM20-27 PWM40-47 共24个引脚
PWM周期设置：
0x1000

PWM频率：
理论值：2.928KHz
示波器实测值：2.93KHz

PWM初始化程序片段：

    PWM15_InitStructure.PWM_Enable = ENABLE;          // PWM使能,  ENABLE, DISABLE
    PWM15_InitStructure.PWM_Period = 0x1000;          // PWM周期,  0~0x7fff
    PWM15_InitStructure.PWM_Clock_Sel = PWMn_CLK_SYS; // 时钟源选择,  PWMn_CLK_SYS, PWMn_CLK_TM2
    PWM15_InitStructure.PWM_Clock_PS = 1;             // 系统时钟分频参数(PS+1分频),  0~15
    PWM15_InitStructure.PWM_Counter = ENABLE;         // 计数器使能,  ENABLE, DISABLE
    PWM15_Init(PWM2, &PWM15_InitStructure);
    PWM15Duty(PWM20, 0x000, 2450); // PWM_ID, 输出低电平位置, 输出高电平位置
    PWM15Duty(PWM21, 0x000, 2450); // PWM_ID, 输出低电平位置, 输出高电平位置
    PWM15Duty(PWM22, 0x000, 2450); // PWM_ID, 输出低电平位置, 输出高电平位置
    PWM15Duty(PWM23, 0x000, 2450); // PWM_ID, 输出低电平位置, 输出高电平位置
    PWM15Duty(PWM24, 0x000, 2450); // PWM_ID, 输出低电平位置, 输出高电平位置
    PWM15Duty(PWM25, 0x000, 2450); // PWM_ID, 输出低电平位置, 输出高电平位置
    PWM15Duty(PWM26, 0x000, 2450); // PWM_ID, 输出低电平位置, 输出高电平位置
    PWM15Duty(PWM27, 0x000, 2450); // PWM_ID, 输出低电平位置, 输出高电平位置
    PWMChannelCtrl(PWM20, ENABLE, 0, DISABLE, DISABLE, DISABLE); // PWM_ID, 输出使能, 初始电平, PWM中断, 第二个触发点中断, 第一触发点中断
    PWMChannelCtrl(PWM21, ENABLE, 0, DISABLE, DISABLE, DISABLE); // PWM_ID, 输出使能, 初始电平, PWM中断, 第二个触发点中断, 第一触发点中断
    PWMChannelCtrl(PWM22, ENABLE, 0, DISABLE, DISABLE, DISABLE); // PWM_ID, 输出使能, 初始电平, PWM中断, 第二个触发点中断, 第一触发点中断
    PWMChannelCtrl(PWM23, ENABLE, 0, DISABLE, DISABLE, DISABLE); // PWM_ID, 输出使能, 初始电平, PWM中断, 第二个触发点中断, 第一触发点中断

    PWMChannelCtrl(PWM24, ENABLE, 0, DISABLE, DISABLE, DISABLE); // PWM_ID, 输出使能, 初始电平, PWM中断, 第二个触发点中断, 第一触发点中断
    PWMChannelCtrl(PWM25, ENABLE, 0, DISABLE, DISABLE, DISABLE); // PWM_ID, 输出使能, 初始电平, PWM中断, 第二个触发点中断, 第一触发点中断
    PWMChannelCtrl(PWM26, ENABLE, 0, DISABLE, DISABLE, DISABLE); // PWM_ID, 输出使能, 初始电平, PWM中断, 第二个触发点中断, 第一触发点中断
    PWMChannelCtrl(PWM27, ENABLE, 0, DISABLE, DISABLE, DISABLE); // PWM_ID, 输出使能, 初始电平, PWM中断, 第二个触发点中断, 第一触发点中断

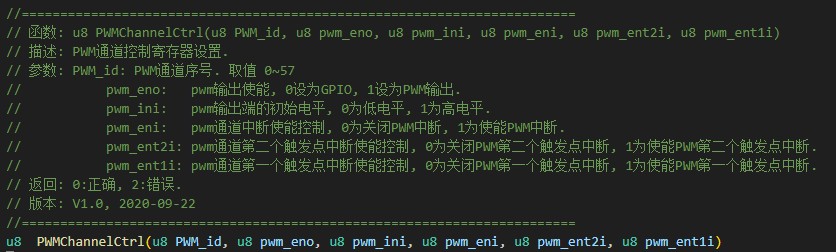

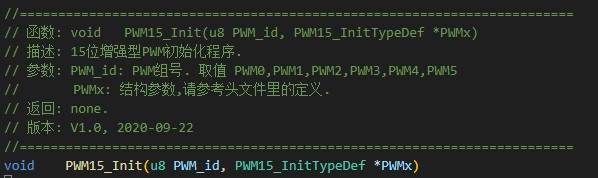

PWM初始化库版本：

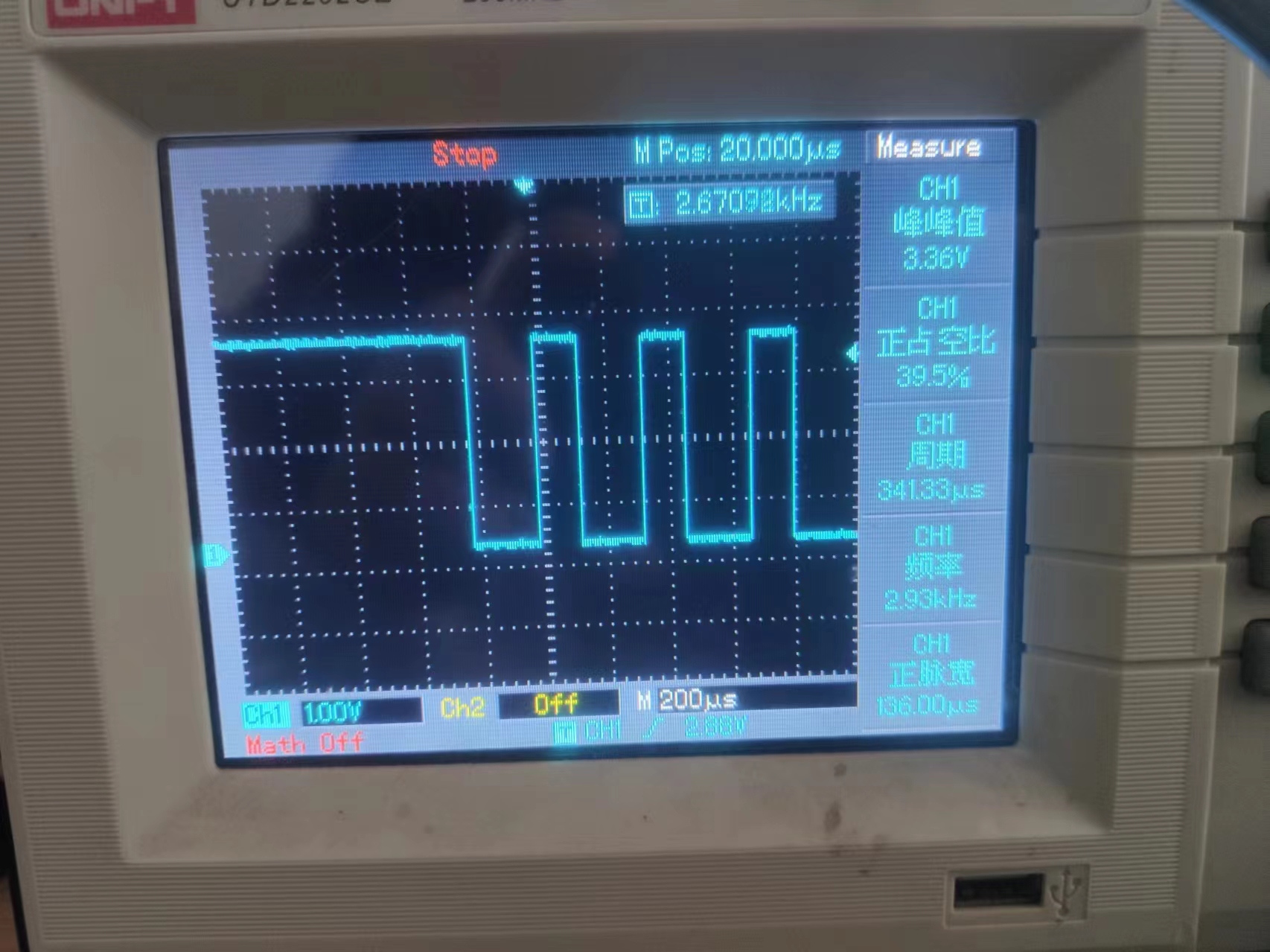

PWM测试截图：

社区***

直接找STC原厂进货多好。找中间商，出问题就，，，，，，

叶***

社区*** 发表于 2024-4-3 15:04
直接找STC原厂进货多好。找中间商，出问题就，，，，，，

这次领教了
