STC8G数据采集跳变为0

yzh***

1、原先用STC15W408AS单片机做控制芯片，数据采集没有问题；

神***

将采样时间设长些
一次完整的 A/D 时间含【ADC输入通道的切换时间+采样的时间+关闭采样的时间+固定转换 - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

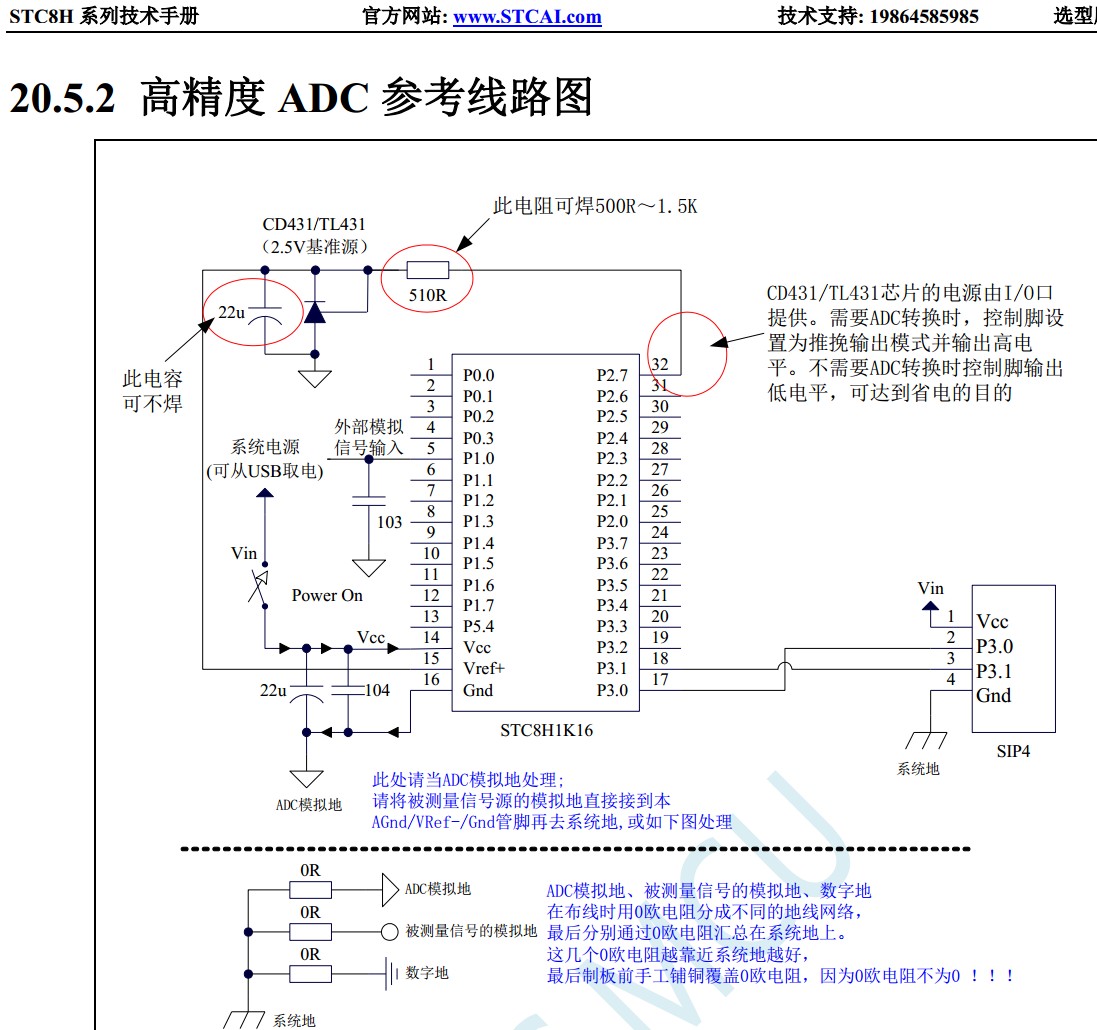

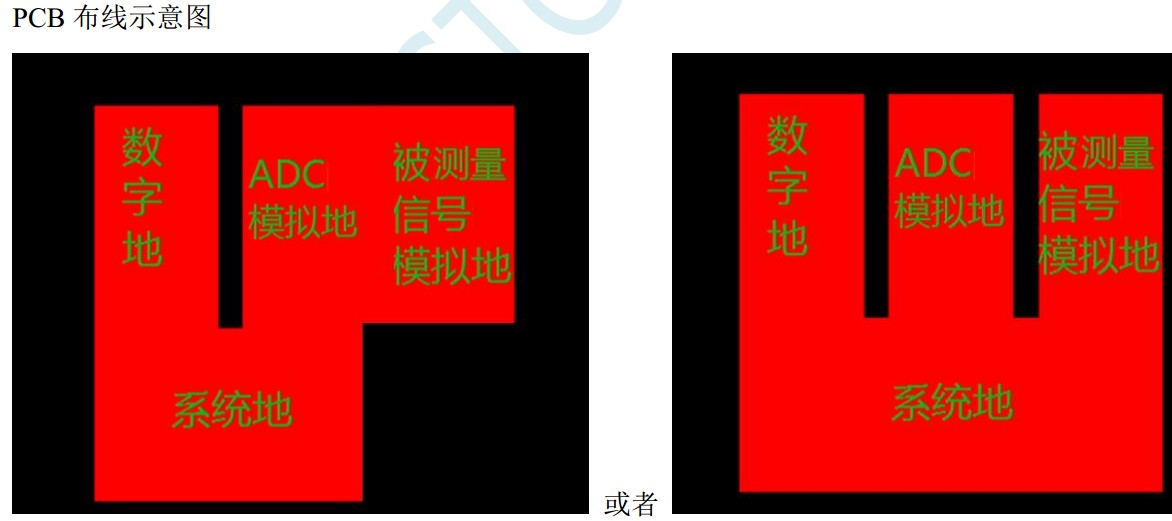

如下，MCU-GND 是 ADC的模拟地

yzh***

1、原先用STC15W408AS单片机做控制芯片，数据采集没有问题；
2、因为STC15W408AS-SOP20与STC8G1K08-SOP20管脚一样，原位替换原单片机，单片机配置及初始化升级程序；
3、开机几分钟内上报数据准确，时间长（几分钟）了出现AD值跳变为0现象，时间越长，出现概率越大；
4、读内部精准电压，没有重新跳0现象；
5、批量产品，现象一致

yzh***

https://www.stcaimcu.com/forum.php?mod=attachment&aid=NDAyNzd8OGZlMzc4ZTF8MTc0NjE3MjIwMXwwfA%3D%3D

yzh***

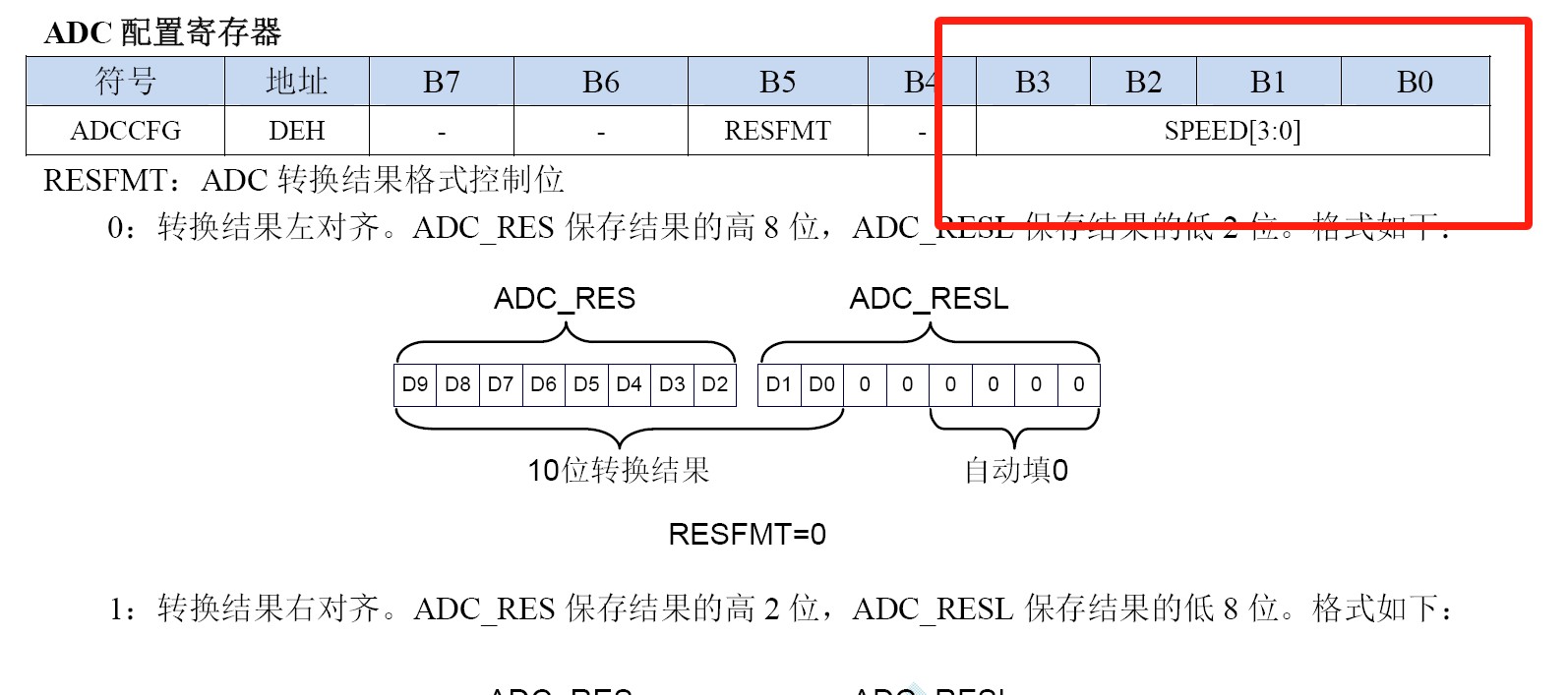

这个吗？speed=1

yzh***

yzh***

yzh*** 发表于 2024-4-1 23:10
这个吗？speed=1

SYSclk=11.0592MHz

梁***

yzh*** 发表于 2024-4-1 23:04
1、原先用STC15W408AS单片机做控制芯片，数据采集没有问题；
2、因为STC15W408AS-SOP20与STC8G1K08-SOP20管 ...

STC8G的ADC初始化可以控制好几个时间参数，比STC15的ADC好多了。

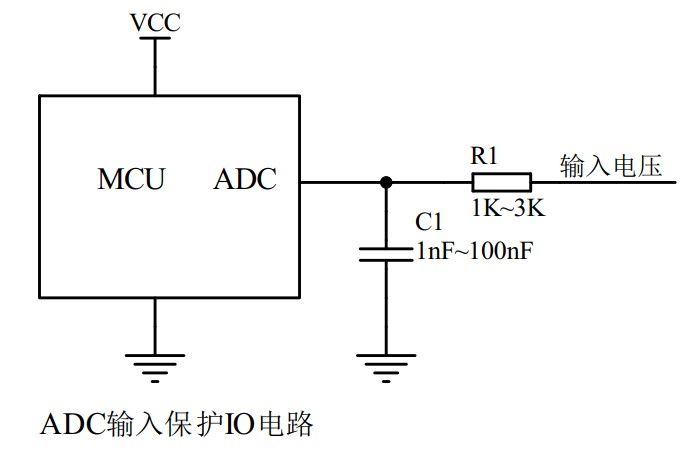

ADC输入端对地一定要接1nF~100nF的电容，最好串联一个1K~3K的电阻。
开机时间越长，出现几率越大，可能跟你的信号稳定性有关，可以使用STC的官方例子测试一下。
读内部精准电压，没有重新跳0现象，更说明是跟输入信号有关（也跟外部电路有关）。

STC8G的ADC初始化：

#define ADC_START        (1<<6)        /* 自动清0 */
#define ADC_FLAG        (1<<5)        /* 软件清0 */

#define        ADC_SPEED        1                /* 0~15, ADC时钟 = SYSclk/2/(n+1) */
#define        RES_FMT                (1<<5)        /* ADC结果格式 0: 左对齐, ADC_RES: D9 D8 D7 D6 D5 D4 D3 D2, ADC_RESL: D1 D0 0  0  0  0  0  0 */
                                                        /*             1: 右对齐, ADC_RES: 0  0  0  0  0  0  D9 D8, ADC_RESL: D7 D6 D5 D4 D3 D2 D1 D0 */

#define CSSETUP                (0<<7)        /* 0~1,  ADC通道选择时间      0: 1个ADC时钟, 1: 2个ADC时钟,  默认0(默认1个ADC时钟) */
#define CSHOLD                (1<<5)        /* 0~3,  ADC通道选择保持时间  (n+1)个ADC时钟, 默认1(默认2个ADC时钟)                */
#define SMPDUTY                20                /* 10~31, ADC模拟信号采样时间  (n+1)个ADC时钟, 默认10(默认11个ADC时钟)                                */
                                                        /* ADC转换时间: 10位ADC固定为10个ADC时钟, 12位ADC固定为12个ADC时钟.                                 */


P_SW2 |=  0x80;        //访问XSFR
P1n_pure_input(0xff);        //设置要做ADC的IO做高阻输入
P3n_pure_input(0x7f);        //设置要做ADC的IO做高阻输入
ADC_CONTR = 0x80 + 0;        //ADC on + channel
ADCCFG = RES_FMT + ADC_SPEED;
ADCTIM = CSSETUP + CSHOLD + SMPDUTY;

yzh***

谢谢！输入端加了10K//0.1uF。
我反复设置参数，好像效果不大，机器温度高了就频繁出现跳0现象，好在有规律，我用软件方法把它剔除了。
奇怪的是：STC15W没有跳0现象

yzh***

梁*** 发表于 2024-4-2 23:32
STC8G的ADC初始化可以控制好几个时间参数，比STC15的ADC好多了。
ADC输入端对地一定要接1nF~100nF的电容， ...

梁工：您好！
