基于STC32G12K128单片机PWM模块测试无输出

huiyo*** · 发表于 2024-3-28 18:19:35

本帖最后由 huiyong828 于 2024-3-28 22:39 编辑

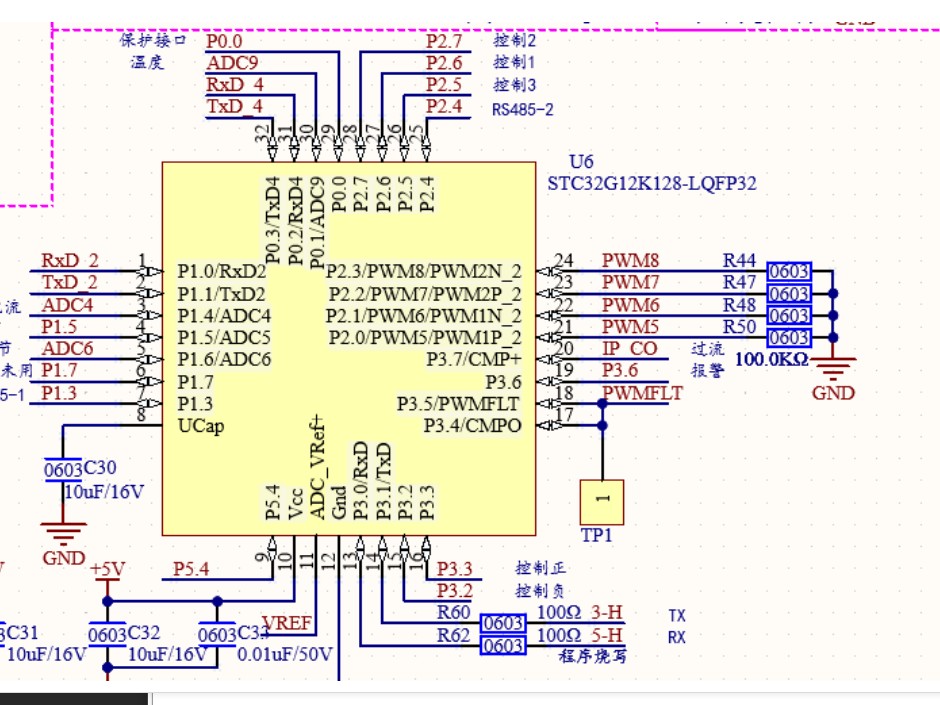

硬件原理图如下

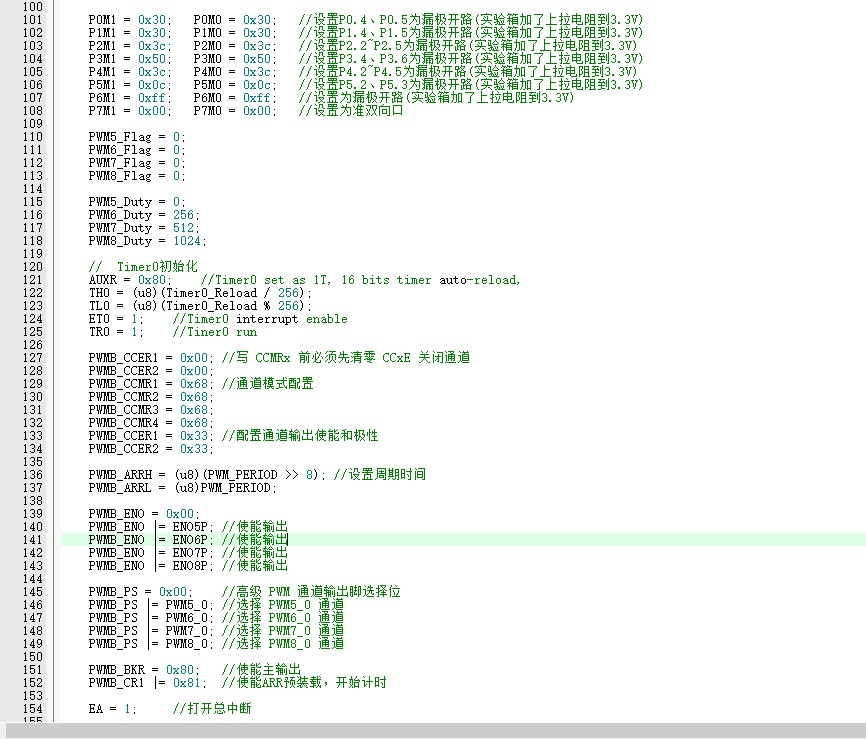

官网代码示例如下：

26-高级PWM5-PWM6-PWM7-PWM8输出测试程序.rar (44.95 KB, 下载次数: 67)

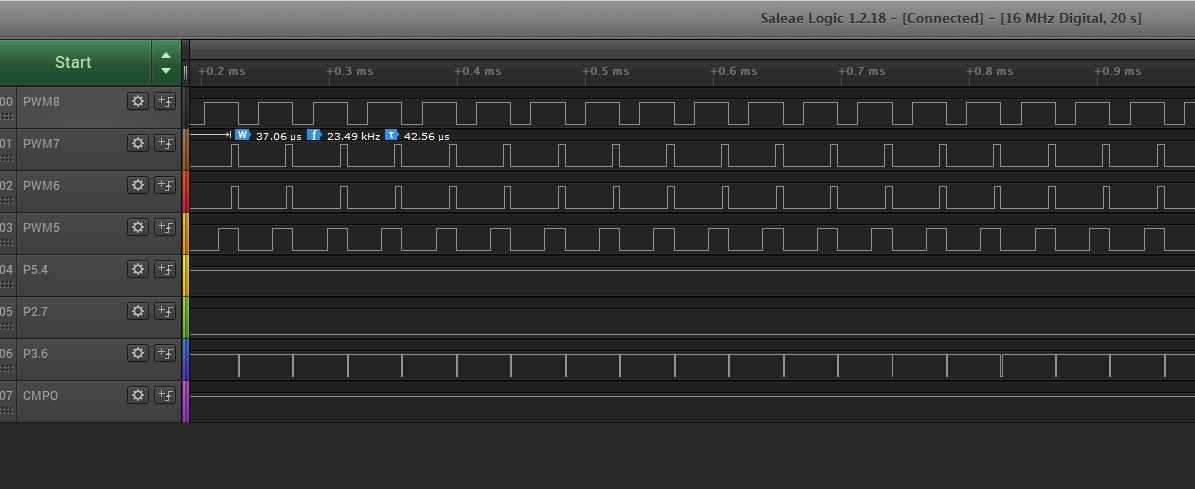

输出相同也是PWM5 PWM6 PWM7 PWM 8 ，编译可以通过
程序下载可以正常工作

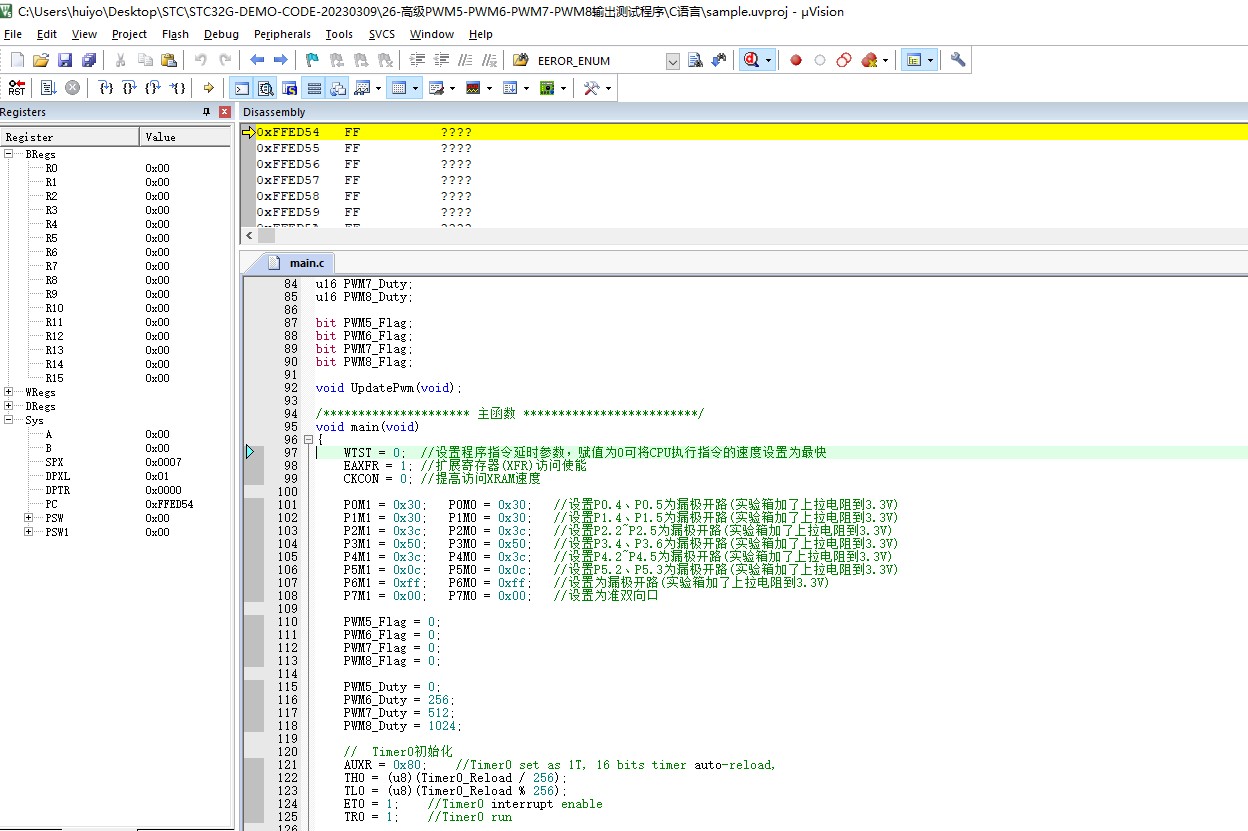

用USB仿真情况下，为什么不能单步调试，调试页面如下

huiyo*** · 发表于 2024-3-28 22:46:15

本帖最后由 huiyong828 于 2024-3-28 23:09 编辑

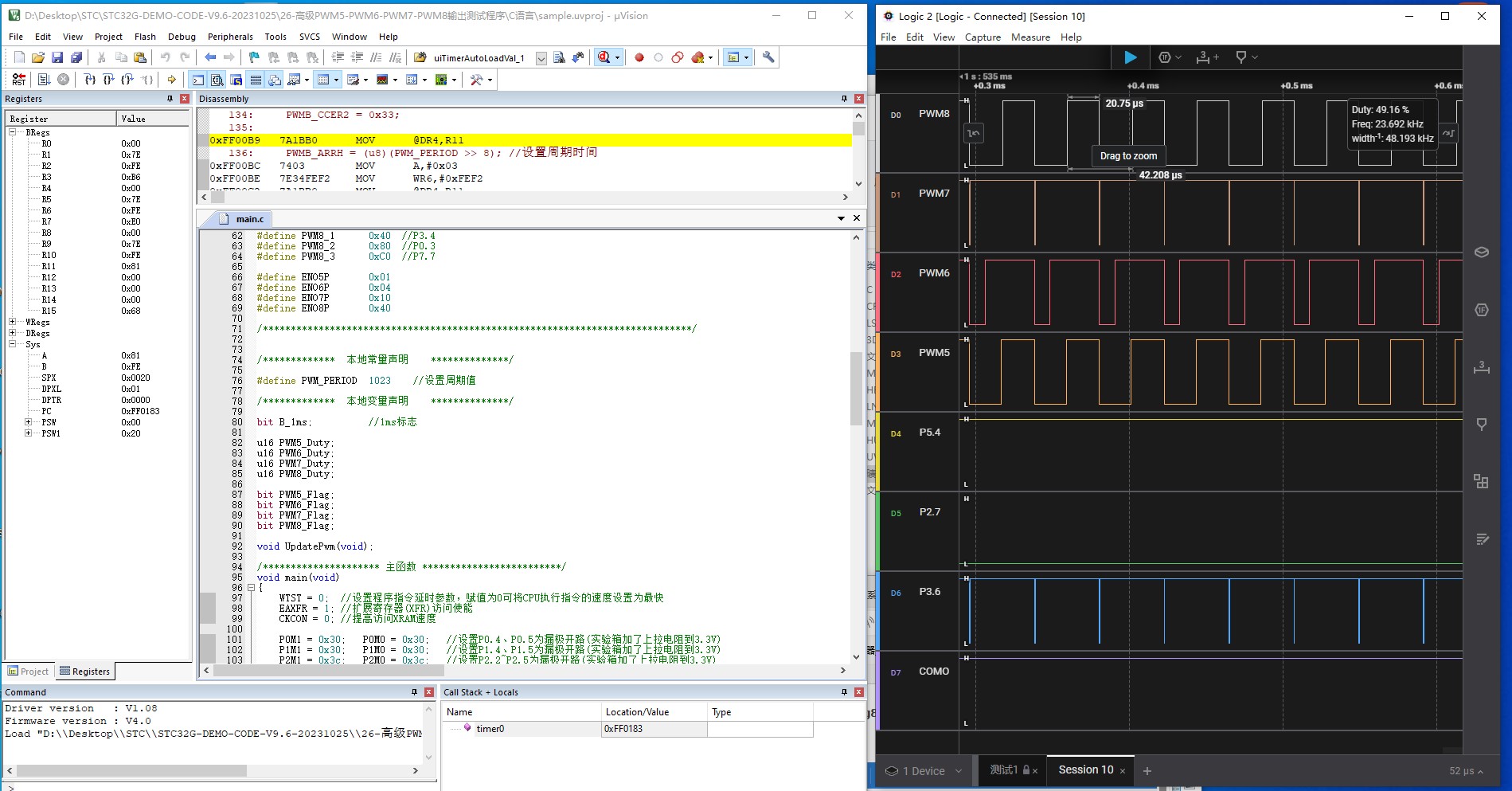

设置周期值 PWM_PERIOD 1023 ,输出的PWM频率为23.669KHz

设置周期值 PWM_PERIOD 512 ,输出的PWM频率为23.669KHz ,没有改变？？


乘风*** · 发表于 2024-3-29 11:44:07

从1楼最后一张图片可以判断你用的是软件模拟仿真(运行过的代码左侧变绿)。
对照论坛硬件仿真视频或者帖子的KEIL仿真选项设置。或者直接烧录到芯片里看效果。

huiyo*** · 发表于 2024-3-29 12:03:00

乘风飞扬发表于 2024-3-29 11:44
从1楼最后一张图片可以判断你用的是软件模拟仿真(运行过的代码左侧变绿)。
对照论坛硬件仿真视频或者帖子的 ...

一楼的图片，是软件模拟仿真，后面的图片是硬件仿真，但是为什么改变周期值编译仿真查看PWM频率没有变化

乘风*** · 发表于 2024-3-29 13:01:20

huiyo*** 发表于 2024-3-29 12:03
一楼的图片，是软件模拟仿真，后面的图片是硬件仿真，但是为什么改变周期值编译仿真查看PWM频率没有变化 ...

修改后有没有重新编译，然后再开始仿真？

huiyo*** · 发表于 2024-3-29 17:45:42

乘风飞扬发表于 2024-3-29 13:01
修改后有没有重新编译，然后再开始仿真？

保存后，重新编译了，再进行USB硬件仿真的。

huiyo*** · 发表于 2024-3-29 22:42:45

本帖最后由 huiyo*** 于 2024-3-29 22:44 编辑

huiyong828 发表于 2024-3-29 17:45
保存后，重新编译了，再进行USB硬件仿真的。

程序下载到单片机运行，正常

#define PWM_PERIOD  500    //设置周期值
复制代码

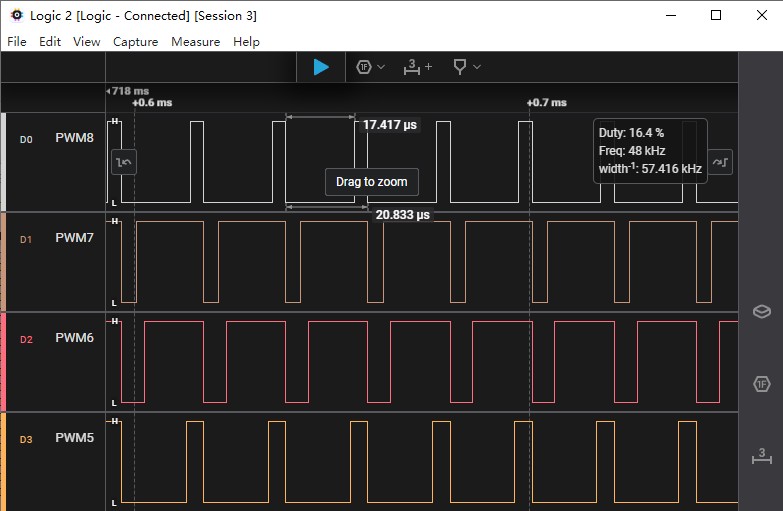

开关频率 48KHZ

#define PWM_PERIOD  1024    //设置周期值
复制代码

开关频率23.46KHZ
