用STC8G1K08A做了一个蓄电池修复充电模块

angm***

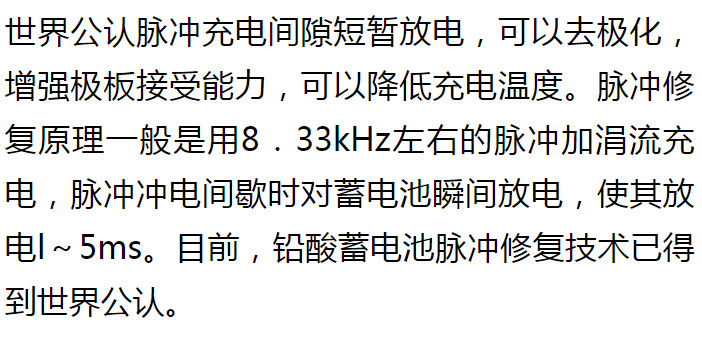

脉冲修复铅酸蓄电池的电路通常被称为脉冲恢复充电器或者脉冲修复器。这些电路使用特定频率和宽度的脉冲信号，通过一系列的电化学反应来尝试修复硫化的铅酸蓄电池。


以下是一个简单的脉冲修复电路设计：


电路设计：
1.脉冲发生器： 使用555定时器或者单片机等设备来生成8.33kHz、0.12ms的脉冲信号。这个脉冲信号将被用来发送给铅酸蓄电池。


2.放电电路： 在负脉冲阶段，你需要一个放电电路，其作用是在负脉冲期间将电池放电。这可以通过一个适当尺寸的MOSFET或BJT来实现，控制其导通和截止。


3.间歇控制： 通过控制脉冲发生器的工作周期来实现10ms的间歇时间。这可以通过调整555定时器的工作周期或者通过单片机来实现。


4.电压检测： 可以添加一个电压检测电路，用于检测电池的电压状态。这可以通过一个比较器和参考电压来实现。如果电池电压低于某个阈值，可以停止脉冲修复操作。


总体流程：
1.生成8.33kHz、0.12ms的脉冲信号。

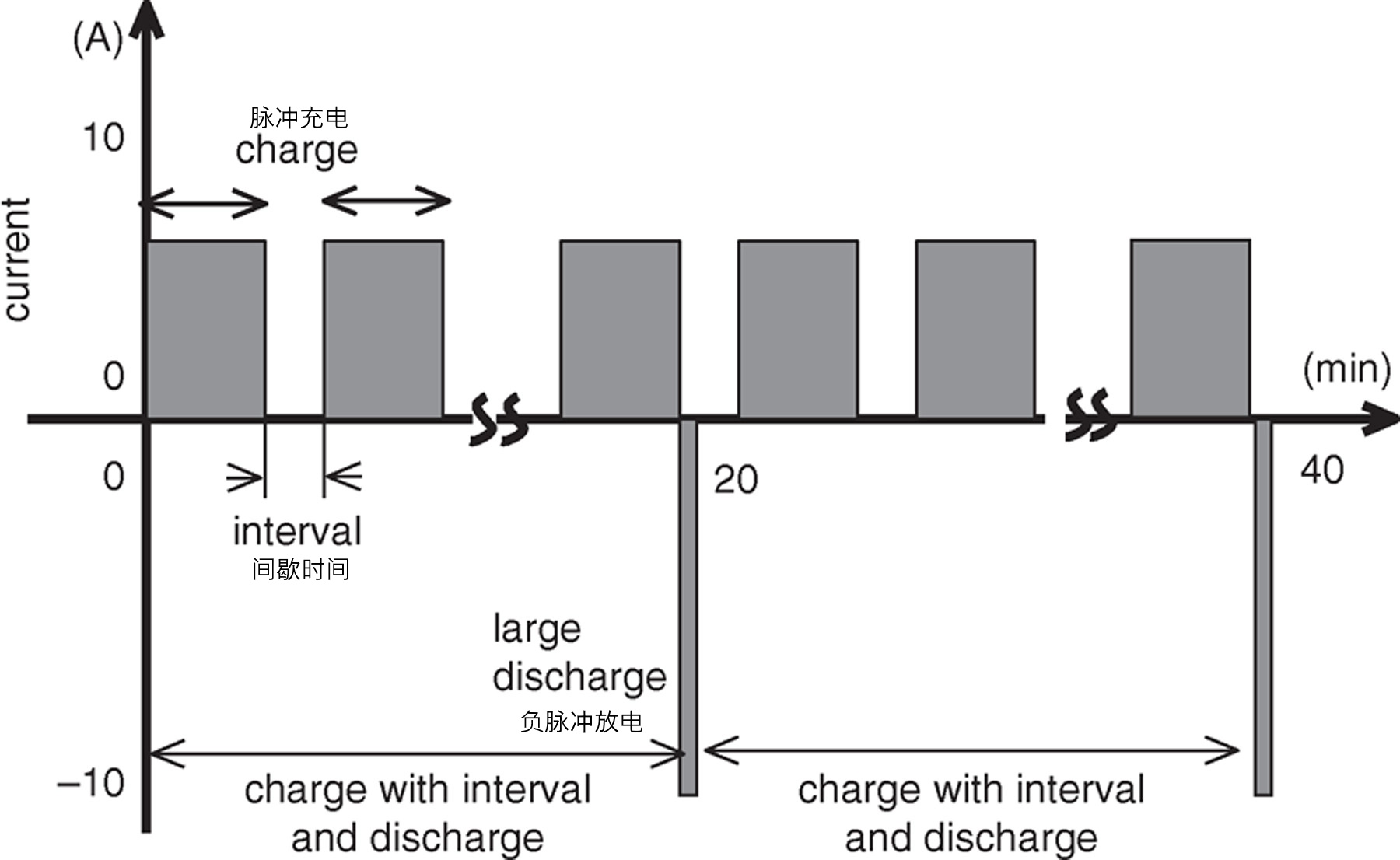

2.在每个脉冲周期内，向铅酸蓄电池发送一个正脉冲信号，然后在负脉冲期间进行放电。
3.在负脉冲之后，停止输出脉冲信号，进行10ms的间歇时间。
4.检测电池电压，如果低于设定阈值，停止脉冲修复操作。
5.重复以上步骤，直到完成修复或达到设定的修复时间。


注意事项：


确保脉冲信号的频率、宽度和间隔时间符合要求。
控制放电电路的负脉冲宽度为50ms，停止时间为40ms。
电压检测电路的阈值应该根据具体的电池规格和要求来确定。
这只是一个简单的电路示例，实际的设计可能需要根据具体情况进行调整和优化。在设计和使用过程中，请务必注意安全，并确保符合相关的标准和规定。

神***

DIY的项目，开源的项目，建议用
USB直接下载，USB直接仿真, 的 USB型MCU
如 STC8H2K08U-45I-SOP16/TSSOP20, RMB0.99

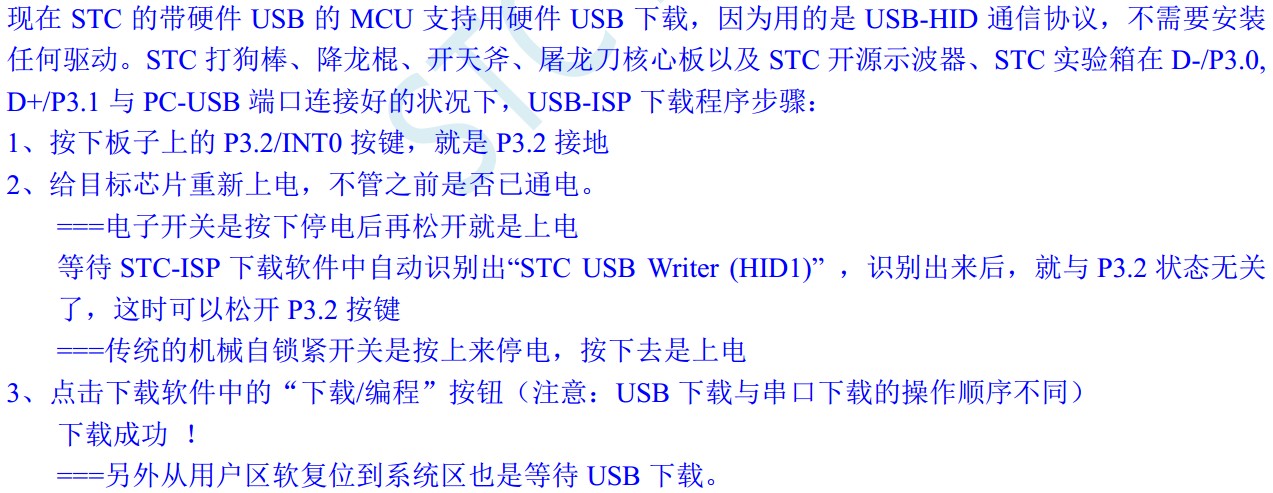

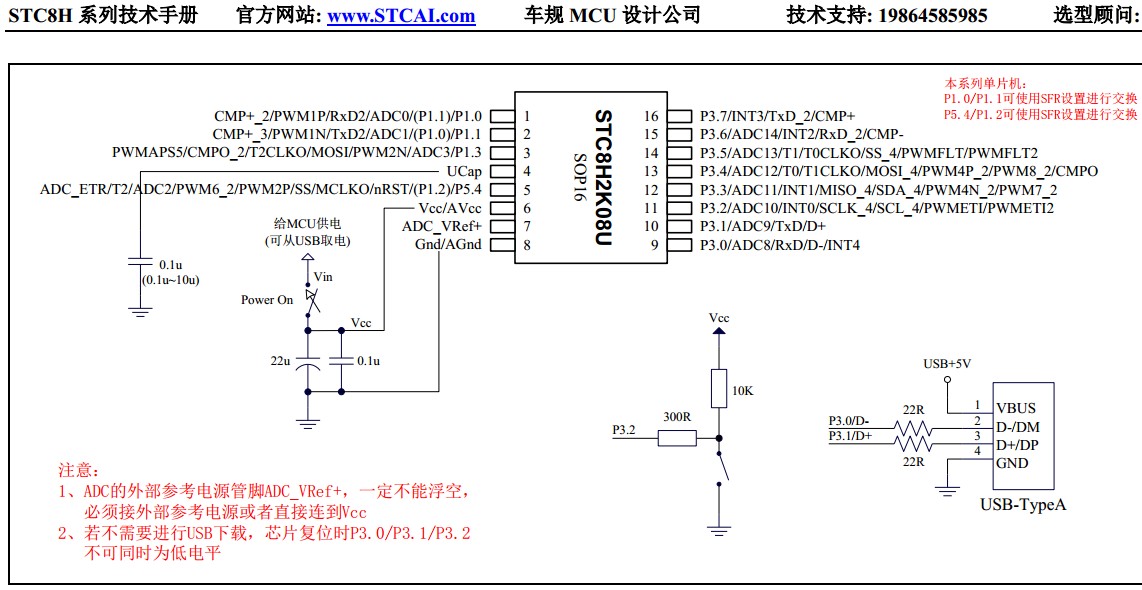

深圳国芯人工智能有限公司-产品_STC8H系列 (stcai.com)

ly1***

厉害了

zhang***

以前买过一个充电带修复的,好像没有多大用处!

Yim_***

stb*** 发表于 2024-5-12 09:13
可以，你支持一下吧https://x.jlc.com/platform/detail/2432c9048b5a406a8c29f9233d153bc1

不见得开源了就有商业价值，可以的话用于学习，不可以的话也没关系。
主要是我支持了也用不上，这东西对我没啥意义，嘿嘿。。。

stb***

zhang*** 发表于 2024-5-20 18:48
以前买过一个充电带修复的,好像没有多大用处!

本来就是要理性对待，对循环次数不对的电瓶是确实有修复作用的。

bat***

对于过放的电池是不是效果会好一些.铅酸时间长了需要刷碳板

xxkj***

angm*** 发表于 2024-5-16 08:35
脉冲修复铅酸蓄电池的电路通常被称为脉冲恢复充电器或者脉冲修复器。这些电路使用特定频率和宽度的脉冲 ...

这个是老外研究的结果还是？

xxkj***

百度来的，不知道是否有道理

xxkj***

我觉得这玩样的效果一般的，玩玩可以，或者对于循环充电次数少些、原电池质量较好的可以试试
不过话又说回来，楼主能用STC8G1K08A自制这样多功能修复仪，技术是很棒的！
