单片机经常烧毁，帮忙分析什么原因 | 地线都没接，坏是正常的

zu***

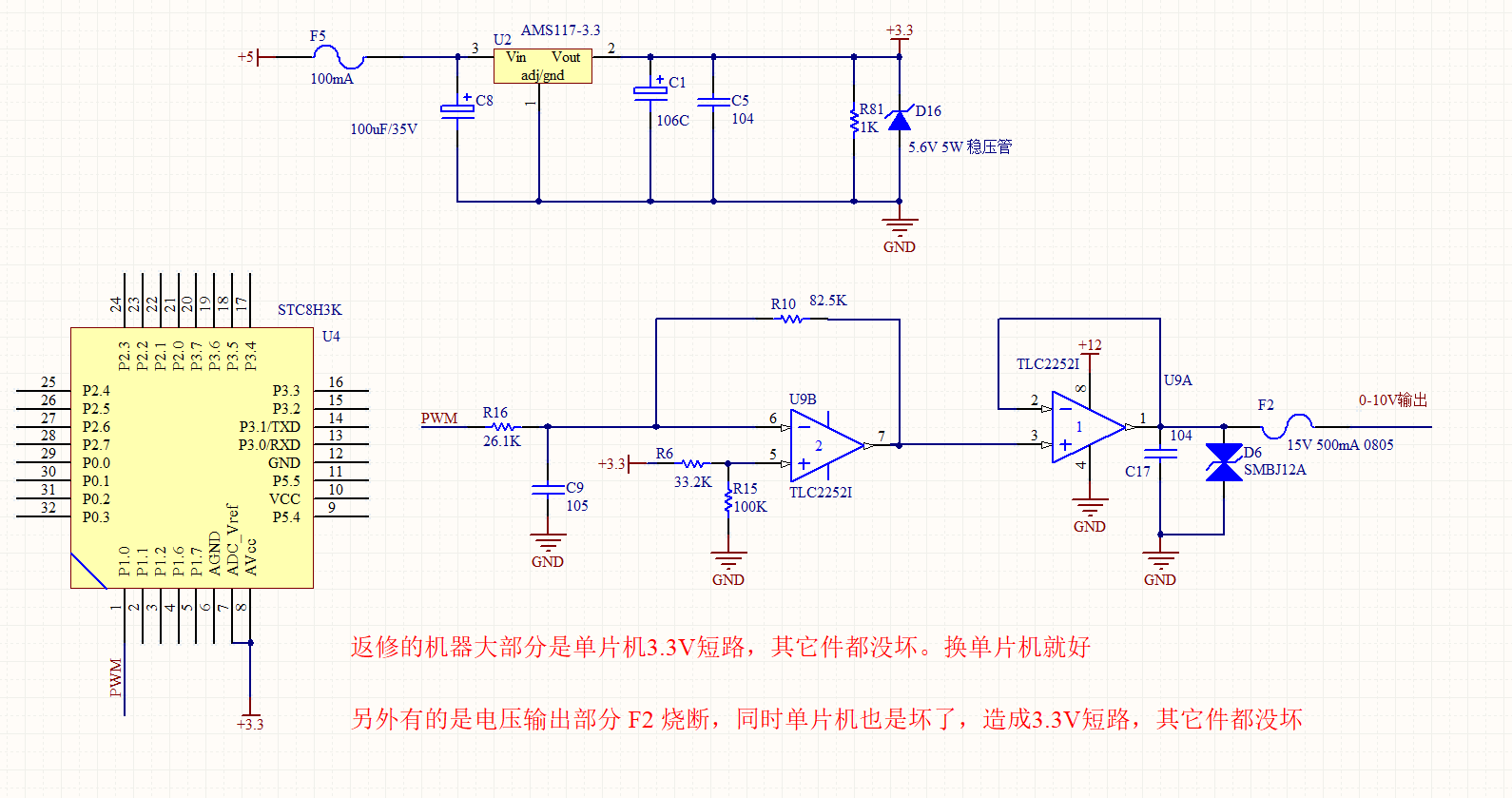

描述如图，供电是24V的，，其它部分省略，，，每次返修的，基本上都是单片机烧了，换单片机就好了，我也是实在找不到原因了


另外一种情况，就是0-10V输出，自恢复保险丝也烧断了，同时单片机也是烧了，不知道是怎么造成了，，接错线？

社区***

上图地线都没接
3.3V的供电，应该配 4.1V/5W的稳压管。

xiangz***

我5v转3.3后,啥管子都没有,常年没啥问题,估计是0-10v那里导致的吧,是不是外部反向击穿了,这部分加上光耦隔离

xuze***

怀疑是电源的问题，测量一下上电瞬间和掉电瞬间，输出是否3.3V，有无较高的电压脉冲过来，把单片机击穿了。

zu***

xuze*** 发表于 2024-3-19 13:23
怀疑是电源的问题，测量一下上电瞬间和掉电瞬间，输出是否3.3V，有无较高的电压脉冲过来，把单片机击穿了。 ...

电源问题可能性基本很小，我前面没画，，24V---317降12V---7805--117-3.3   一路线性电源过来的

现在只能想输出有没有可能把单片机损坏，但是运放又没有损坏，  后期打算PWM输出加光耦试下。。最简单的是在输出串一个反接0.2V的二极管，，让电压输出在0.2--10.2V。不知道这样行不行。

xuze***

zu*** 发表于 2024-3-19 13:37
电源问题可能性基本很小，我前面没画，，24V---317降12V---7805--117-3.3   一路线性电源过来的

现在只能 ...

STC单片机还是值得信赖的。建议还是看看电源的问题。原来做过批量的仪表，退回来的仪表，单片机偶尔有损坏，电源是24V经过三极管降压，再用7805降压。最后发现有些7805的上电瞬间输出很高，几十ms后才稳定下来。更换后7805品牌后，再也没有出现过。

社区***

一级运放在放大到10V后，通过负反馈加到MCU的IO口，是引起MCU损坏的主要原因。
建议一级运放为跟随器，二级运放为放大。

神***

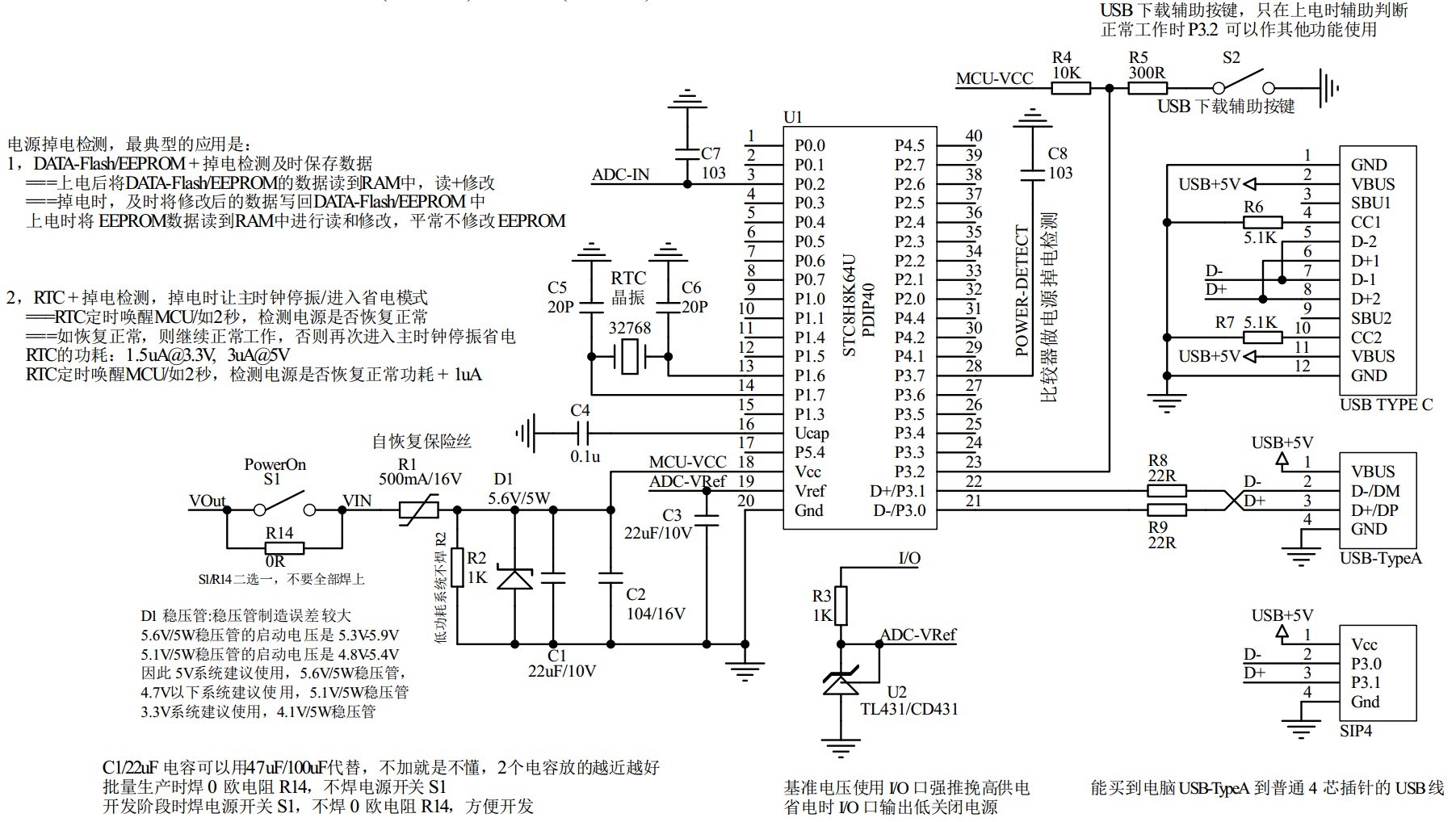

电源参考下下面的电路


【新提醒】完整的系统设计参考原理图@STC8H8K64U, @STC32G12K128 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

神***

请从正规渠道采购正规的电源IC, 按科学推荐，正规设计电源电路
关于外围系统的电源问题：
===正规品质的 MCU 为啥会被损坏
1，外围电源系统设计不合理
===请提供原理图的PDF，我们如有时间可以帮大家研究后分析
2，外围供电的电源IC有问题
===请提供准确的所用电源IC的数据手册，而不是所谓的兼容手册
3，请你采购提供他从电源IC原厂的采购证明给我们，帮你把关下采购渠道
      如他从电源IC代理商采购的，请提供【代理商的代理证明】
4，建议电源IC每批抽取10片上下电200次，用示波器监测
5，建议系统成品批量出厂前每台检测上下电5次，用示波器监测
===做不到 第4条和第5条的，自求多福，
        或加上我们推荐的简易电源保护电路

切记：
从 【淘宝/华强北/其他贸易商】采购的电源IC，
大量的电源IC是不合格产品, 造成 MCU损坏很正常
===上电时偶尔有高压冲击电压，高压短时冲击 MCU, 造成MCU异常或损坏
===如5V输出，他上电瞬间会输出7V/8V/9V以上
【新提醒】请从正规渠道采购正规的电源IC, 按科学推荐，正规设计电源电路 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

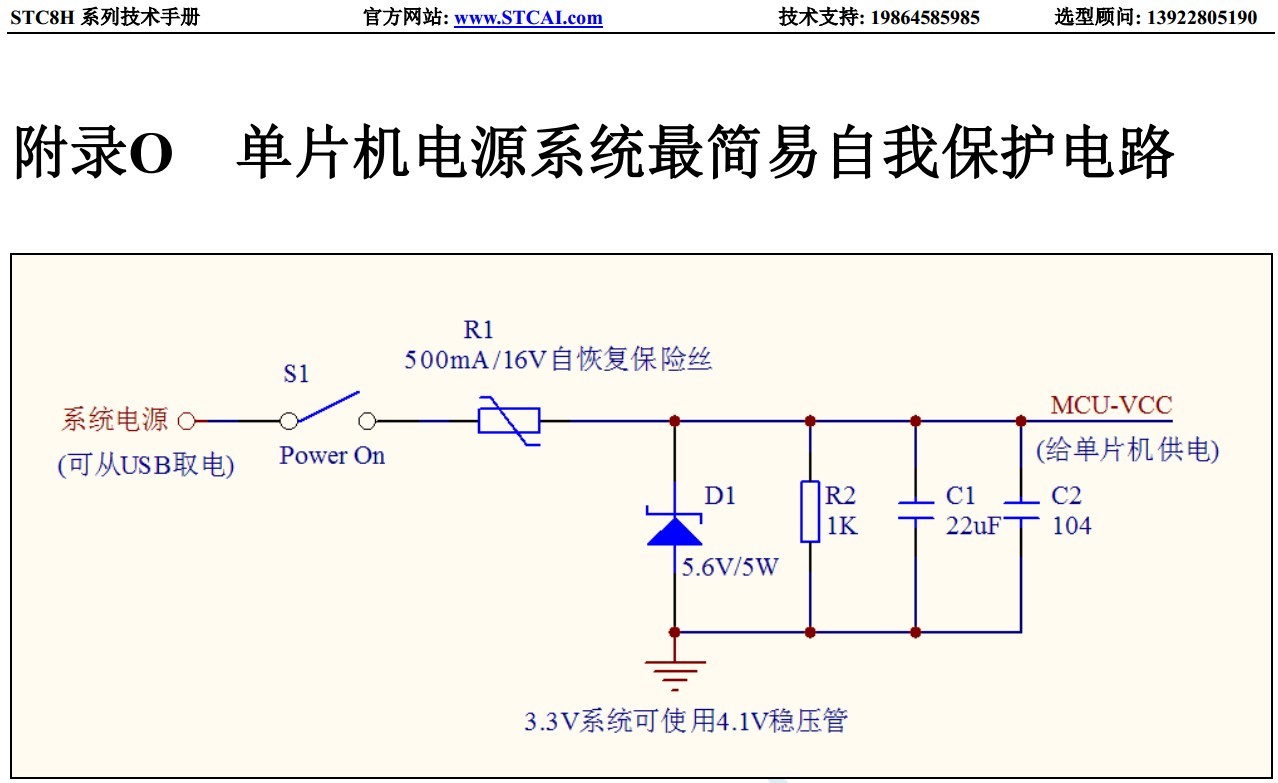

推荐的简易电源保护电路

神***

N年前谁设计的电路 ？ 地线都没接，坏器件正常，不坏反而不合理

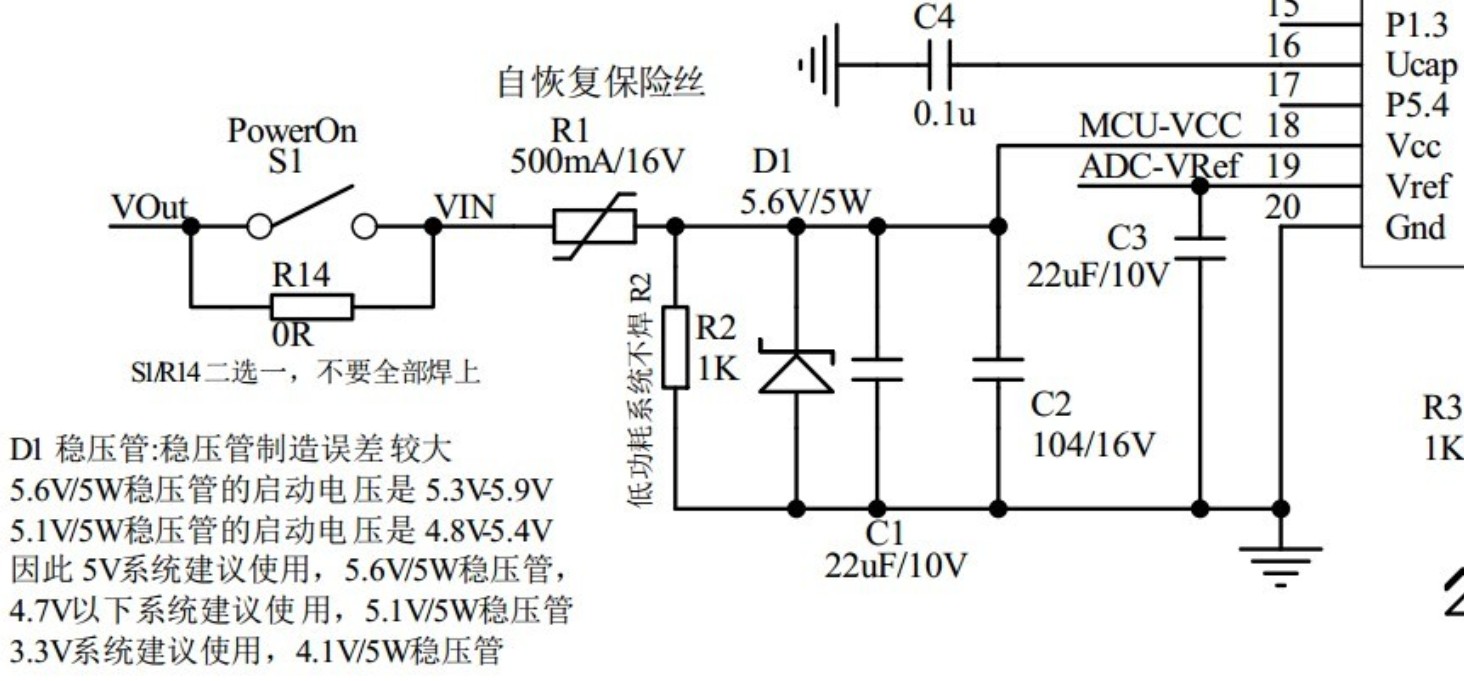

下图，典型的反面教材，你即使推卸责任，说你实际 PCB 是对的，
那你也是在浪费大家时间，画个原理图，证明你设计是严重要搞事的
