发表于 2024-3-15 17:47:58 | 显示全部楼层
社区*** 发表于 2024-3-15 14:19
电阻的阻值越小越好。我的配置是：R9= 1K, R12 = 120, 其他是3.3K 。

很多朋友说是R10要接VCC，还有朋友说485芯片4脚不接地，要接P11。
回复 支持 反对

使用道具 举报 送花
lly***
  • 打卡等级：以坛为家I
  • 打卡总天数：321
  • 最近打卡：2025-05-01 21:04:13
已绑定手机

21

主题

487

回帖

1027

积分

金牌会员

积分
1027
发表于 2024-3-15 21:15:20 | 显示全部楼层
这个电路用的是NPN型的三极管，MCU输出高电平时DE端应该是低电平，如果你的收发不正常应该把发送接收时的电平反转试试
回复 支持 反对

使用道具 举报 送花
飞***
  • 打卡等级：以坛为家II
  • 打卡总天数：440
  • 最近打卡：2025-05-02 01:28:16
已绑定手机

40

主题

371

回帖

843

积分

高级会员

积分
843
发表于 2024-3-16 08:19:16 | 显示全部楼层
除非IO不够，不然多个IO控制收发就好了，这样省一些成本。 自收发电路还要考虑用高速三极管。
纸上得到终觉浅，绝知此事要躬行。
回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：偶尔看看III
  • 打卡总天数：55
  • 最近打卡：2025-05-02 08:32:59

717

主题

1万

回帖

1万

积分

管理员

积分
15617
发表于 2024-3-16 08:34:19 | 显示全部楼层


正确的思维模式是先模仿 STC 几十万双眼睛看过的电路，
如搞不定，再投诉，而不是让大家学习你没成功的电路

STC 只要自己的电路已经高效的解决了问题，又没人指出错在哪
===就不可能在紧张的研发阶段还安排人学习可能是错误的电路

我们电路我们老用户 DebugLab审核, 自己的梁工15年前设计的 ！
===用STC为何不先模仿 STC



这2个图，至少 【老用户 DebugLab 审核, 自己的梁工设计】说是对的

回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：偶尔看看III
  • 打卡总天数：55
  • 最近打卡：2025-05-02 08:32:59

717

主题

1万

回帖

1万

积分

管理员

积分
15617
发表于 2024-3-16 08:43:53 | 显示全部楼层
如果想省 三极管，可以如下

https://www.stcaimcu.com/forum.p ... =5057&pid=34952



回复 支持 反对

使用道具 举报 送花
liul***

7

主题

16

回帖

346

积分

中级会员

积分
346
发表于 2024-3-16 19:01:45 | 显示全部楼层
飞*** 发表于 2024-3-16 08:19
除非IO不够，不然多个IO控制收发就好了，这样省一些成本。 自收发电路还要考虑用高速三极管。 ...

8050跟8550贴片三极管可不可以？我看资料上都是这类型的三极管，我只是做了玩并且这两种型号很通用就用的8050.
回复 支持 反对

使用道具 举报 送花
WH***
  • 打卡等级：以坛为家II
  • 打卡总天数：484
  • 最近打卡：2025-05-01 08:52:01
已绑定手机

23

主题

589

回帖

2813

积分

金牌会员

积分
2813
发表于 2024-3-17 09:38:14 | 显示全部楼层
若接受成本稍高，采用可以自动收发的485芯片
【MAX13488E，其2、3脚并联后直接接5V高电平即可】就行啊，
我们已经用于公司的产品里面很久了都没有 出过问题，
且可以适用于115200的波特率高速通信。

点评

Debu***
两个单向TVS就行，这么接不能保护超出电源范围的电压  发表于 2024-3-18 19:26
不停地学习
回复 支持 反对

使用道具 举报 送花
飞***
  • 打卡等级：以坛为家II
  • 打卡总天数：440
  • 最近打卡：2025-05-02 01:28:16
已绑定手机

40

主题

371

回帖

843

积分

高级会员

积分
843
发表于 2024-3-18 08:26:01 | 显示全部楼层
liul*** 发表于 2024-3-16 19:01
8050跟8550贴片三极管可不可以？我看资料上都是这类型的三极管，我只是做了玩并且这两种型号很通用就用的 ...

8050和8550一个是NPN一个是PNP，不能混了，然后还分高低速。
纸上得到终觉浅，绝知此事要躬行。
回复 支持 反对

使用道具 举报 送花
网***
  • 打卡等级：以坛为家I
  • 打卡总天数：365
  • 最近打卡：2025-05-02 00:20:03

6

主题

319

回帖

2206

积分

金牌会员

积分
2206
发表于 2024-3-18 10:41:13 | 显示全部楼层
本帖最后由 网老四 于 2024-3-18 10:48 编辑

你这电路,4脚发送端都接地了,还怎么收发?

点评

Debu***
推挽发0，靠电阻发1，发1时485高阻，AB电压差53mV，有点低了，但也不是不能用  发表于 2024-3-18 19:30
回复 支持 反对

使用道具 举报 送花
晓***
  • 打卡等级：以坛为家II
  • 打卡总天数：417
  • 最近打卡：2025-04-30 21:39:09
已绑定手机

34

主题

2096

回帖

2206

积分

荣誉版主

积分
2206
发表于 2024-3-18 12:19:25 | 显示全部楼层

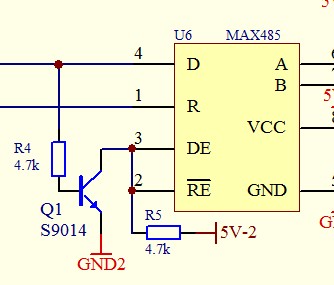

个人比较喜欢用的一种电路，跑921600波特率远传都没什么问题。

睁开眼睛做场梦~~~
回复 支持 反对

使用道具 举报 送花
