STC8H1K08T-33I触摸引脚的连线的RF射频干扰如何解决？

ne***

请教一下各位大侠，我在STC8H1K08T-33I的触摸运用中，
测EMC中的辐射时，发现触摸引线射频干扰很大，造成EMC测试时无法通过。

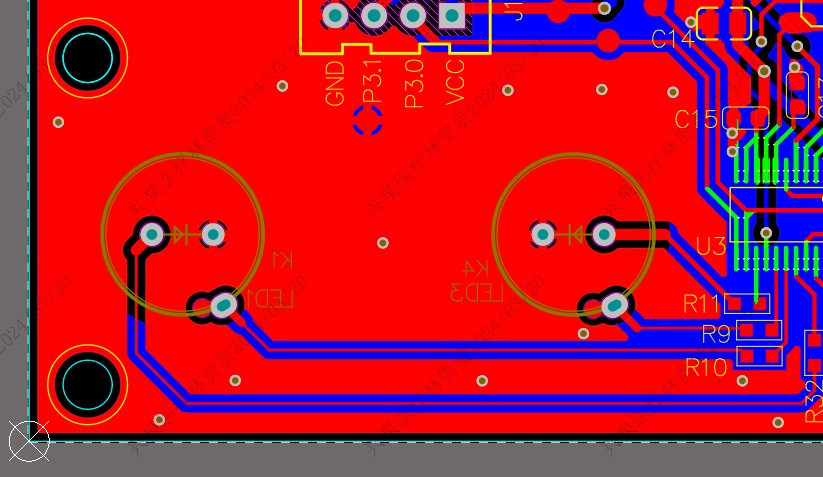

PCB板如下图所示，K1/K4为触摸键，这两键与MCU的走线造成干扰大，
不知如何解决，请教一下，谢谢！

神***

把原理图的 PDF 发上来，大家一起帮忙分析

ne***

这是STC8H1K08T-33I的触摸电路图

ne***

触摸按键是圆形弹簧，同时想问一下另一个问题，圆形弹簧中间可以铺铜过去是否会影响触摸灵敏度？

梁***

ne*** 发表于 2024-3-12 08:46
触摸按键是圆形弹簧，同时想问一下另一个问题，圆形弹簧中间可以铺铜过去是否会影响触摸灵敏度？ ...

可以铺铜，最好是网状的，离导线20mil，不要太近，太近分布电容大。

ne***

改了一下板，如下图所示，铺铜间距也是为20mil，有改善了点，
但辐射的余量也才1DB，因此还请各位指点一下，继续改善一下，谢谢！

网***

你所说的EMC测试,指的是抗扰度测试还是板子对外的电磁辐射测试?
如果是对外的辐射测试,很可能是你的板子触摸这一段走线刚好跟
板上的某个谐波谐振了,造成某一频点辐射超标,你可以稍微调整下
PCB走线长度,或者换一种圈数和尺寸的弹簧来避开谐振频点.
另一方面可以根据辐射超标频点,估算下是那部分电路的谐波,
从噪声源头来解决这问题更有效.

ne***

网*** 发表于 2024-3-20 19:04
你所说的EMC测试,指的是抗扰度测试还是板子对外的电磁辐射测试?
如果是对外的辐射测试,很可能是你的板子触 ...

测的是RF电磁辐射，[img][/img]

ne***

网*** 发表于 2024-3-20 19:04
你所说的EMC测试,指的是抗扰度测试还是板子对外的电磁辐射测试?
如果是对外的辐射测试,很可能是你的板子触 ...

测的是RF电磁辐射。
我们的触摸键扫描频率为1.5M，供电源的频率为60M。
PCB的触摸键因结构的因素，触摸键至IC走线已经是最短的了。
从RF的测试曲线上来看（如下图所示），最差的频点是在43.5M，但电路中并没有电路会工作在这个频点。

ne***

RF电磁辐射
