【已解决】基于STC32G12K128芯片的MODBUS-RTU通信MAX485收发控制问题请教

打卡等级：初来乍到
打卡总天数：3
最近打卡：2024-05-07 14:11:58

6 主题	27 回帖	150 积分

积分: 150

发表于 2024-3-11 16:23:16 | 显示全部楼层 |阅读模式

本帖最后由 STCAI-32位8051 于 2024-3-20 08:53 编辑

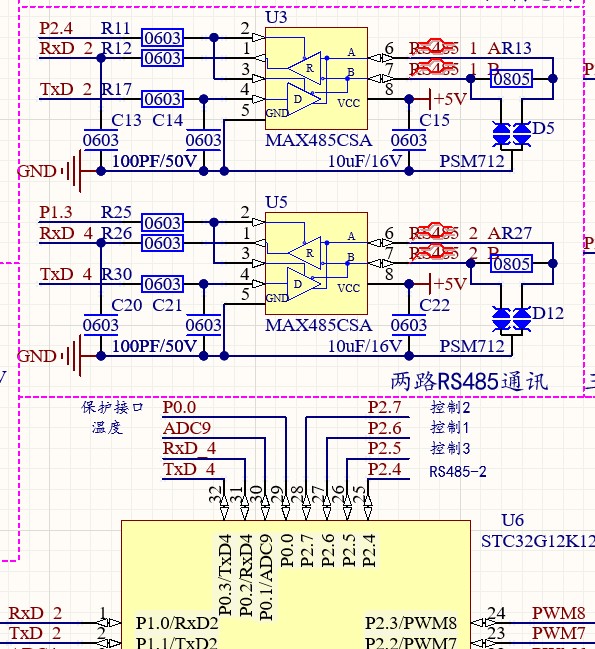

STC32G12K128 通信调试，因需用差分AB线传输，代码中添加收发控制IO后，
先测试U3电路,出现接受到完整数据包，解析后发送时也是先配置MAX485为发送，

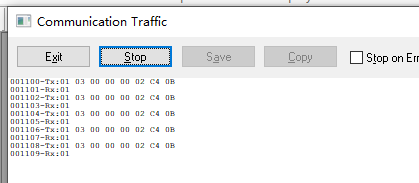

再发送数据，发送完成后在把芯片配置为接受。为什么只能发送1个字节数据，如下图。

TTL电平收发数据完全正常。



STC32G_Project_modbus_rtu_slave-修改.rar (1.08 MB, 下载次数: 153)





回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：173
最近打卡：2025-05-06 17:17:05

已绑定手机

90 主题	962 回帖	2326 积分

积分: 2326

发表于 2024-3-11 16:55:59 | 显示全部楼层

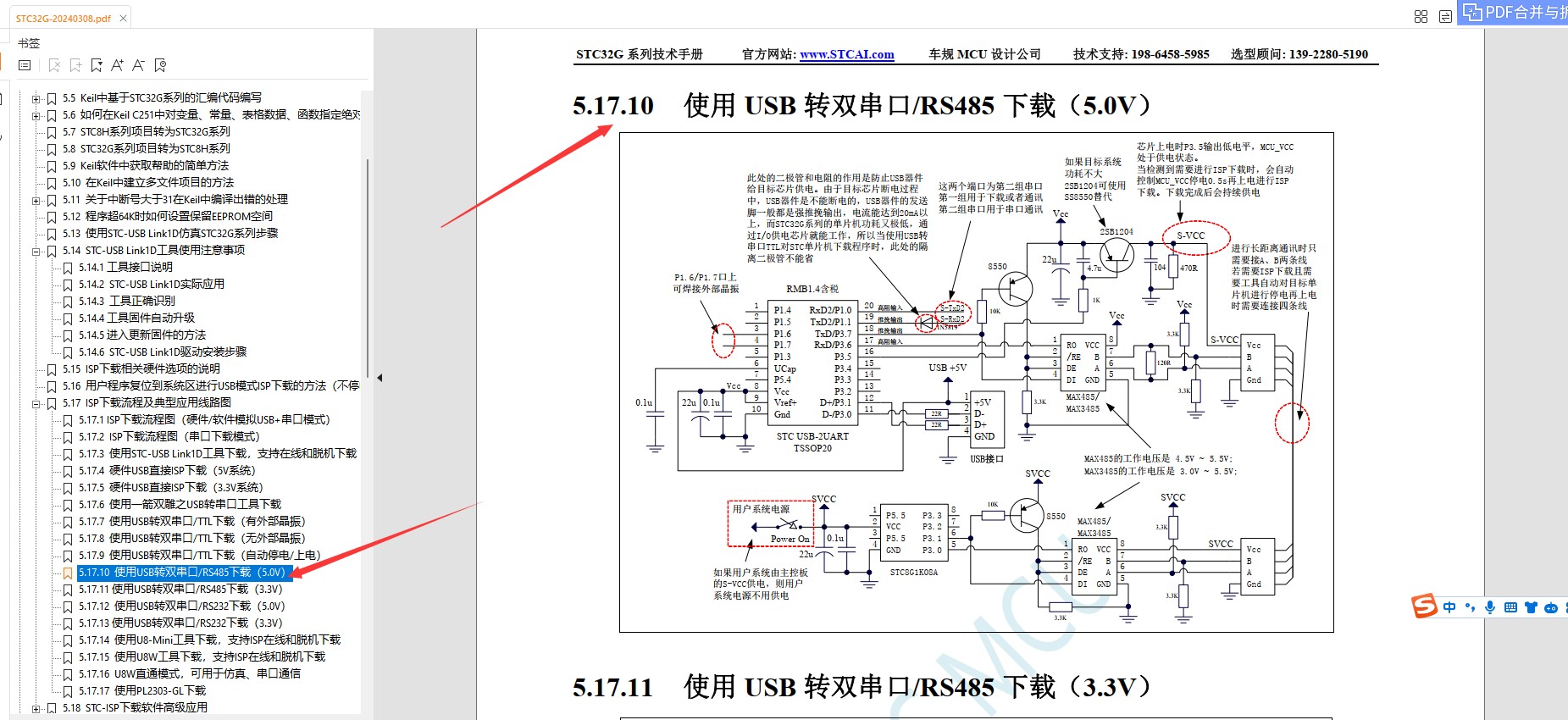

485通信模块参考这个电路图


点评

你这是 RS485自动切换收发的电路，避免程序要控制【收--发，发--收】，的切换问题详情回复发表于 2024-3-11 17:00

热线19952583534
www.STCAI.com

回复支持反对

使用道具举报送花

打卡等级：常住居民I
打卡总天数：60
最近打卡：2025-05-07 11:01:36

718 主题	1万回帖	1万积分

积分: 15682

发表于 2024-3-11 17:00:04 | 显示全部楼层

国学*** 发表于 2024-3-11 16:55
485通信模块参考这个电路图

你这是 RS485 自动切换收发的电路，
避免程序要控制【收--发，发--收】，
减少可能的程序考虑不周的切换问题



回复支持反对

使用道具举报送花

打卡等级：常住居民I
打卡总天数：60
最近打卡：2025-05-07 11:01:36

718 主题	1万回帖	1万积分

积分: 15682

发表于 2024-3-11 17:03:11 | 显示全部楼层


回复支持反对

使用道具举报送花

打卡等级：初来乍到
打卡总天数：3
最近打卡：2024-05-07 14:11:58

6 主题	27 回帖	150 积分

积分: 150

发表于 2024-3-11 17:11:41 | 显示全部楼层

本帖最后由 huiyong828 于 2024-3-11 17:38 编辑

谢谢各位回贴，硬件部分已经做好了，做好独立采用独立控制收发方式实现RS485通信。


这个方法测试也是不行

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：519
最近打卡：2025-05-07 03:58:34

24 主题	517 回帖	1014 积分

积分: 1014

发表于 2024-3-11 19:58:28 | 显示全部楼层

MCU的RXD_2配个二极管试试

回复支持反对

使用道具举报送花

打卡等级：偶尔看看III
打卡总天数：48
最近打卡：2025-05-05 22:08:38

9 主题	62 回帖	701 积分

积分: 701

发表于 2024-3-11 22:29:42 | 显示全部楼层

感觉楼主的硬件倒是没啥大问题我下载楼主的附件程序感觉是程序上的问题。。。。

回复支持反对

使用道具举报送花

打卡等级：初来乍到
打卡总天数：3
最近打卡：2024-05-07 14:11:58

6 主题	27 回帖	150 积分

积分: 150

发表于 2024-3-12 00:00:54 来自手机 | 显示全部楼层

琪琪鸭发表于 2024-3-11 22:29
感觉楼主的硬件倒是没啥大问题我下载楼主的附件程序感觉是程序上的问题。。。。 ...

期待老师的指点，硬件部分之前用其它型号单片机测试过没问题的。
问题还是出在收发控制部分逻辑问题

点评

多年前我也遇到过类似问题，后来在MCU的RXD_2加个肖特基二极管就OK了。详情回复发表于 2024-3-12 08:37

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：519
最近打卡：2025-05-07 03:58:34

24 主题	517 回帖	1014 积分

积分: 1014

发表于 2024-3-12 08:37:22 | 显示全部楼层

huiyo*** 发表于 2024-3-12 00:00
期待老师的指点，硬件部分之前用其它型号单片机测试过没问题的。
问题还是出在收发控制部分逻辑问题 ...

多年前我也遇到过类似问题，后来在MCU的RXD_2加个肖特基二极管就OK了。

回复支持反对

使用道具举报送花

打卡等级：初来乍到
打卡总天数：3
最近打卡：2024-05-07 14:11:58

6 主题	27 回帖	150 积分

积分: 150

发表于 2024-3-12 09:30:36 | 显示全部楼层

社区*** 发表于 2024-3-12 08:37
多年前我也遇到过类似问题，后来在MCU的RXD_2加个肖特基二极管就OK了。


是这样接二极管吗？

点评

就是这样。详情回复发表于 2024-3-12 09:38

回复支持反对
