用STC单片机做弧焊机控制板是否可行

cjt***

传统的焊割设备大多用SG3525或UC3846脉宽调制芯片，
现在看到有单片机配合这两种芯片的弧焊机控制板。
STC单片机有PWM功能，而且还带死区控制，本人设想，
抛弃传统SG3525或UC3846芯片，
直接用单片机输出20KHz、带死去控制的PWM方波，
后面加驱动电路。

这个驱动电路该怎么设计？这部分是否需要隔离？
用光耦还是变压器？

具体是用STC15，还是STC8，或者STC32？给个推荐。

神***

我看到现在大量在生产的，电焊设备供应商采购的是 STC8G2K64S4
===以前是STC15

我现在当然建议新开发使用 STC32G12K128 开发, STC32G8K64 量产

https://www.stcaimcu.com/data/ad/stc-select.html

神***

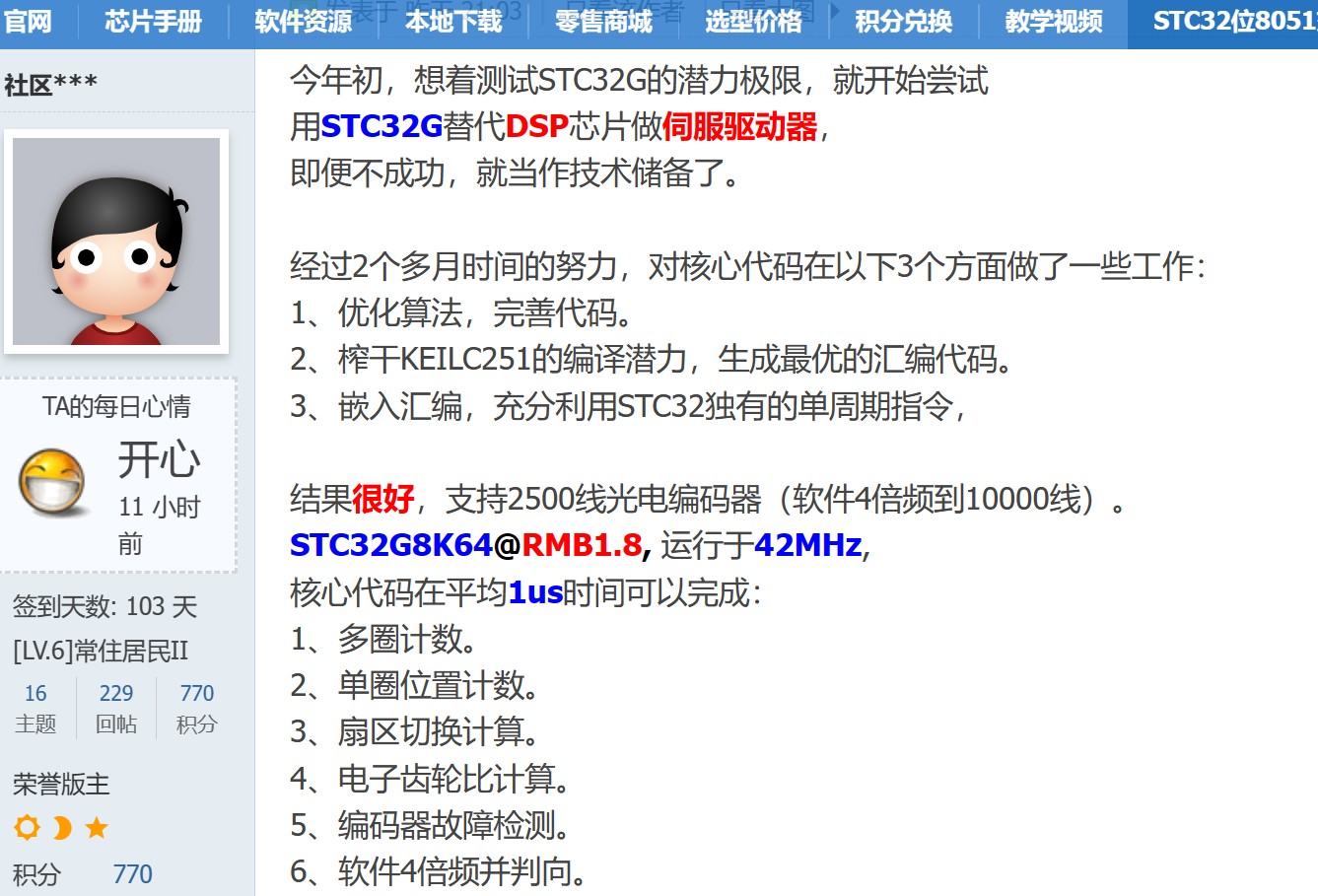

尝试用STC32G做伺服驱动器 - 综合讨论 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

社区***

我做过类似案子，PWM不用互补输出就不需要死区控制。
因为输出电流较大，PWM的频率选择10KHZ为宜。
驱动电路需要隔离。

神***

看看这里面的电路是否可以参考，链接的附件中有 PDF的高清原理图

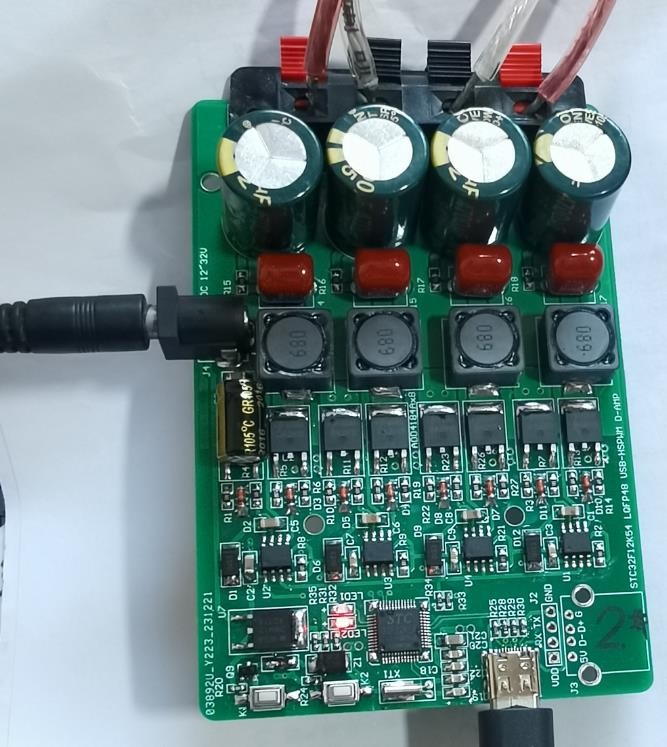

51 开源：USB声卡-STC32F-HSPWM驱动MOSFET做D类功放直接驱动音箱24V供电输出60W+60W - 51 发烧友，UAC，极致音频，大国工匠，艺术人生，乐林漫步 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

cjt***

社区*** 发表于 2024-3-9 20:30
我做过类似案子，PWM不用互补输出就不需要死区控制。
因为输出电流较大，PWM的频率选择10KHZ为宜。
驱动电 ...

IGBT焊机一般工作在20KHz左右，设计20KHz，就不需要改后面的电路了

社区***

cjt*** 发表于 2024-3-9 20:50
IGBT焊机一般工作在20KHz左右，设计20KHz，就不需要改后面的电路了

用20KHZ也可以。可能是我有点保守了。

cjt***

神*** 发表于 2024-3-9 20:37
看看这里面的电路是否可以参考，链接的附件中有 PDF的高清原理图

这个使用驱动芯片的，有没有采用分立元件，互补OS管的？要求供电+15V。

山上的***

这个没接触过。。。。。。。。。。。。。。。。。。

zhang13***

能实现吗？
