V3版，由绿灯转为黄灯时，黄灯为闪烁状况，黄灯闪烁后切为红灯。
注意，分别增加了4个自定义函数用来控制东、西、南、北的黄灯闪烁。何时执行则由在for循环里当a=奇数值判定执行。
请看具体语句内容。

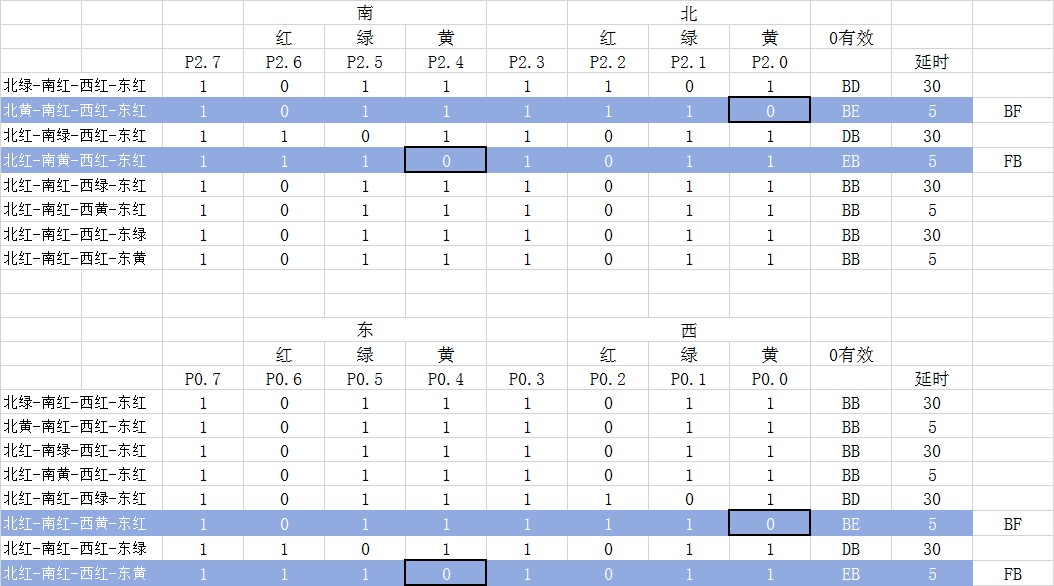

void Northyellow_Blinker(u16 ms,u16 times) 这里定义了2个参数，ms为闪烁间隔，times为闪烁次数。通过调整这2个参数就可以控制黄灯闪烁频率和次数。定义4个不同函数则可以将东西南北4个黄灯设定不同的闪烁频率与次数，做到区别化。
那简单了，怎么让黄灯闪烁起来，不就是第6集里面最简单的点灯吗，先将黄灯的Pn.n口赋0值，延时ms后，再将Pn.n口赋1值，再延时ms，不就闪烁起来了。

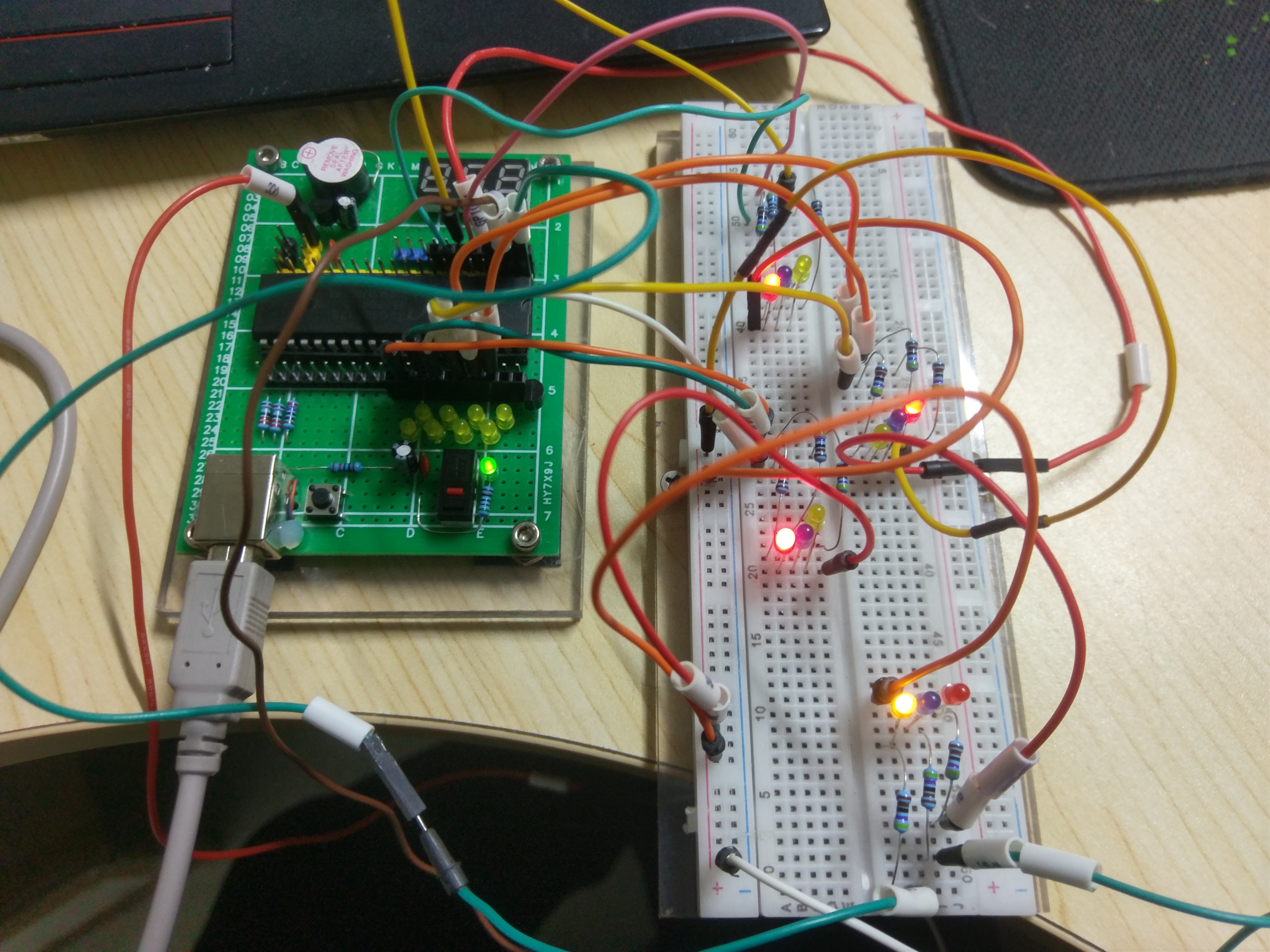

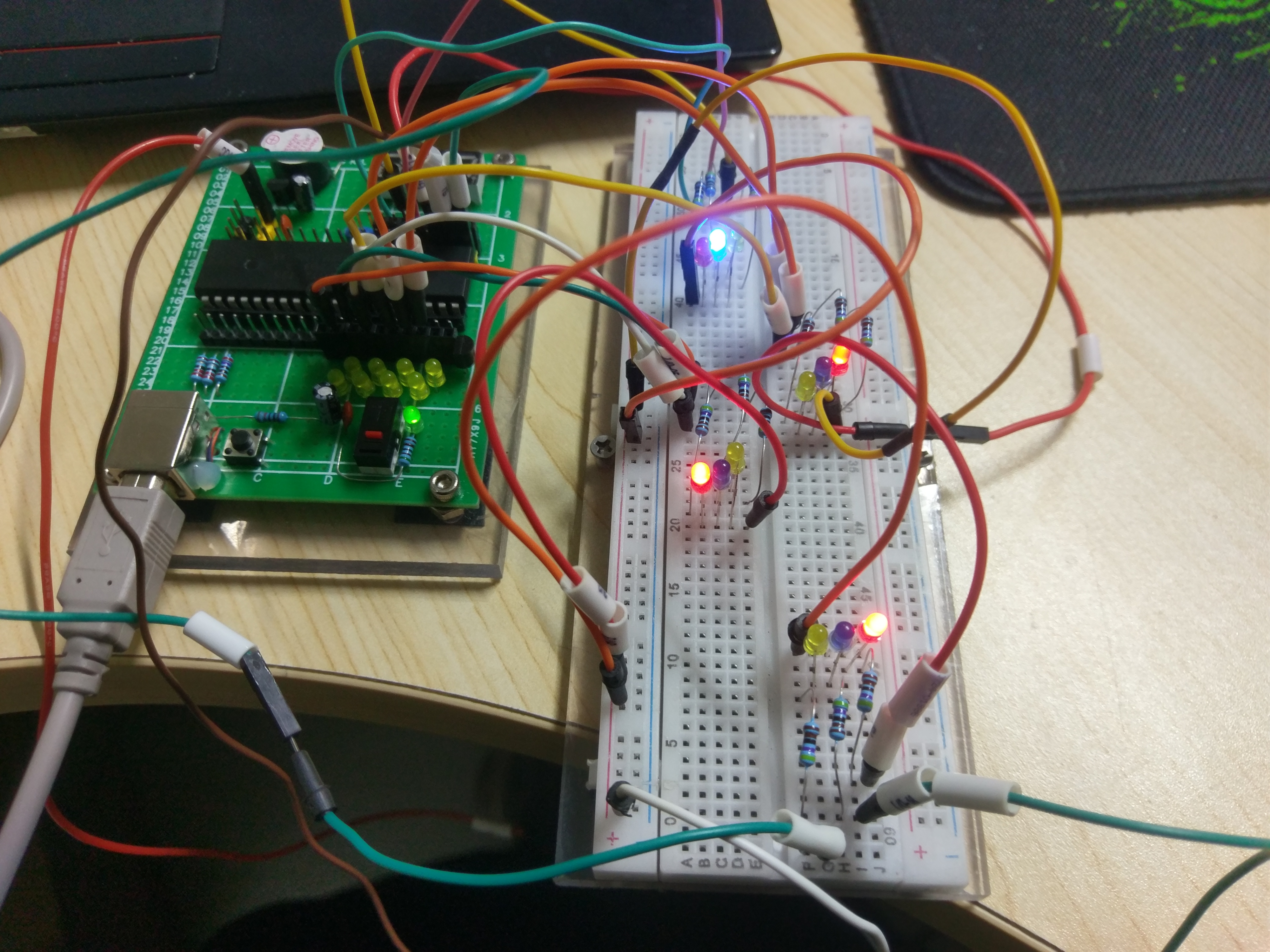

这样是不是一步步接近现实生活中红绿灯的工作状态了。
- /*--------------------------------------------------------------------------------------
-

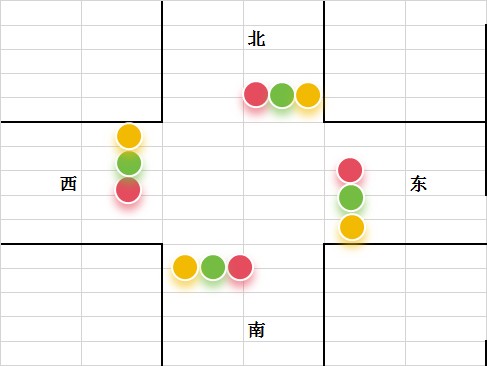

- 1个十字路口交通灯演示：
- 分为北、南、西、东4个方向，每个方向有红绿黄3个LED灯，绿灯亮7s后转黄灯亮2s，
- 每次只许1个方向变绿灯，让“黄灯闪烁起来”，工作顺序：
- 1.北绿-南红-西红-东红 延时7s 由南往北为绿灯，可左转，直行，右转
- 2.北黄-南红-西红-东红 延时2s 黄灯亮2s后转红灯
- 3.北红-南绿-西红-东红 延时7s 由北往南为绿灯，可左转，直行，右转
- 4.北红-南黄-西红-东红 延时2s 黄灯亮2s后转红灯
- 5.北红-南红-西绿-东红 延时7s 由东往西为绿灯，可左转，直行，右转
- 6.北红-南红-西黄-东红 延时2s 黄灯亮2s后转绿灯
- 7.北红-南红-西红-东绿 延时7s 由西往东为绿灯，可左转，直行，右转
- 8.北红-南红-西红-东黄 延时2s 黄灯亮2s后转到1依次循环。
-
- 编写日期：2024年2月28日 版本：V01 开发者：dumon

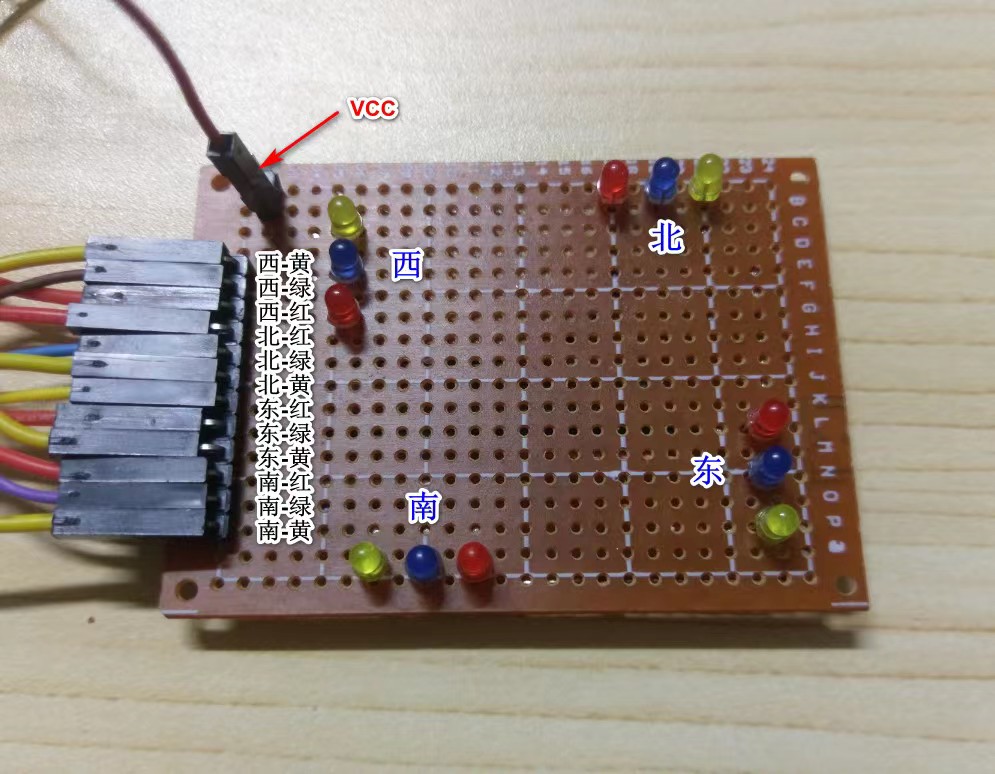

- IO分配：每个IO串联1个4.7K给LED限流电阻

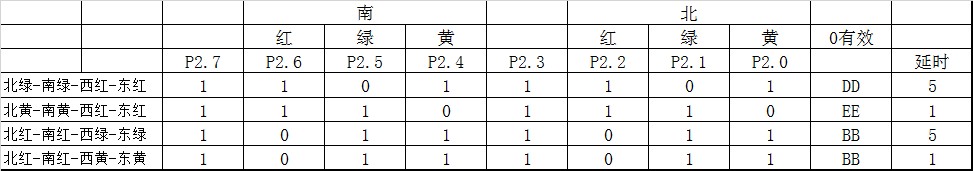

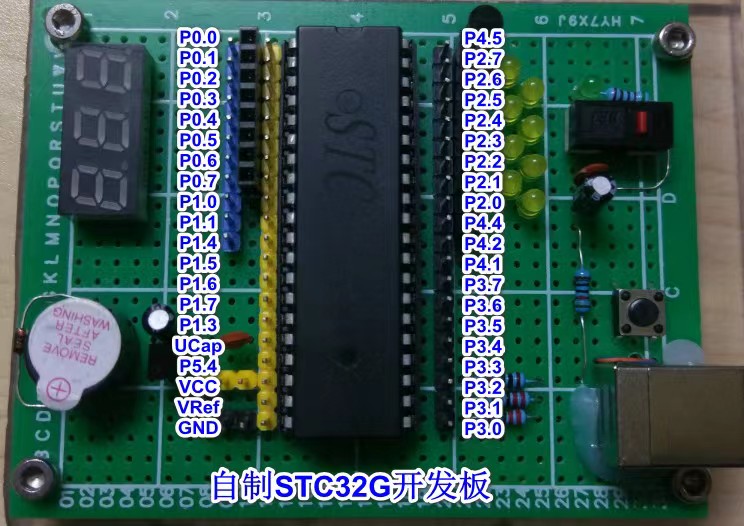

- P2.7 P2.6 P2.5 P2.4 P2.3 P2.2 P2.1 P2.0
- 无 南-红 南-绿 南-黄 无 北-红 北-绿 北-黄
-
- P0.7 P0.6 P0.5 P0.4 P0.3 P0.2 P0.1 P0.0
- 无 东-红 东-绿 东-黄 无 西-红 西-绿 西-黄
-
- 编写日期：2024年2月28日 版本：V02 开发者：dumon
- 版本更新记录：
- 2024-02-28 ： 每个路口方向只亮1个绿灯，不会出现南北，东西2个绿灯同时亮起。
- 2024-02-28 ： 绿灯转黄灯，黄灯会闪烁后再切换为红灯。
-
- --------------------------------------------------------------------------------------*/
-
- #include <STC32G.H>
- #include "comm/stc32_stc8_usb.h"
-
- #define MAIN_Fosc 24000000UL // 定义1个主时钟为24MHz
-
- // 流水灯相关说明，P2.0~P2.7为共阳极连接，P4.5接三极管基极，为低电平时发射极与基极接通，
- // 电流饱合后，发射极到集电极接通，LED得到高电平，P2.0~P2.7输出低电平即可点灯。
- sbit ON_LED = P4^5; // 点灯总开关，三极管是小电流控制大电流的开关
- sbit LED_1 = P2^0; // 流水灯LED1
- sbit LED_2 = P2^1; // 流水灯LED2
- sbit LED_3 = P2^2; // 流水灯LED3
- sbit LED_4 = P2^3; // 流水灯LED4
- sbit LED_5 = P2^4; // 流水灯LED5
- sbit LED_6 = P2^5; // 流水灯LED6
- sbit LED_7 = P2^6; // 流水灯LED7
- sbit LED_8 = P2^7; // 流水灯LED8
-
- // 数码管相关说明，P0.0~P0.7为数码管的8个段码，P1.0，P1.1，P1.3为3个位码，共阴极数码管
- // 位码要接低电平、段码接高电平，共阳极数码管位码要接高电平、段码接低电平
- sbit DIG_A = P0^0; // 数码管段码‘A’
- sbit DIG_B = P0^1; // 数码管段码‘B’
- sbit DIG_C = P0^2; // 数码管段码‘C’
- sbit DIG_D = P0^3; // 数码管段码‘D’
- sbit DIG_E = P0^4; // 数码管段码‘E’
- sbit DIG_F = P0^5; // 数码管段码‘F’
- sbit DIG_G = P0^6; // 数码管段码‘G’
- sbit DIG_P = P0^7; // 数码管段码‘dP’
-
- sbit SEG_1 = P1^0; // 第1位数码管位码
- sbit SEG_2 = P1^1; // 第2位数码管位码
- sbit SEG_3 = P1^3; // 第3位数码管位码
-
- // 蜂鸣器参照STC32G实验箱V9.4增加，P5.4输出低电平接三极管基极，同流水灯控制原理，
- // 在蜂鸣器负责两端并联反接1个二极管，防止短路
- sbit BEEP = P5^4; // 蜂鸣器端口
-
- // 数组变量
- u8 NS_LED[8] = {0xBD,0xBE,0xDB,0xEB,0xBB,0xBB,0xBB,0xBB}; // 南北方向红绿灯为1个数组
- u8 WE_LED[8] = {0xBB,0xBB,0xBB,0xBB,0xBD,0xBE,0xDB,0xEB}; // 东西方向红绿灯为1个数组
- u16 time[8] = {10000,20,10000,20,10000,20,10000,20}; // 延时，time[1],time[3],time[5],time[7]的时间缩短，主要由闪烁函数来执行。
-
- u16 a,b,c,d; // 循环计数变量
-
- void delay_ms(u16 ms) // 自定义延时函数
- {
- u16 i;
- do{
- i = MAIN_Fosc/6000;
- while(--i);
- } while(--ms);
- }
-
- void Northyellow_Blinker(u16 ms,u16 times) // 定义北向黄灯闪烁频率与次数
- {
- for(c=0; c<times; c++)
- {
- P2 = 0xBE;
- delay_ms(ms);
- P2 = 0xBF;
- delay_ms(ms);
- }
- }
-
- void Southyellow_Blinker(u16 ms,u16 times) // 定义南向黄灯闪烁频率与次数
- {
- for(c=0; c<times; c++)
- {
- P2 = 0xEB;
- delay_ms(ms);
- P2 = 0xFB;
- delay_ms(ms);
- }
- }
-
- void Westyellow_Blinker(u16 ms,u16 times) // 定义西向黄灯闪烁频率与次数
- {
- for(c=0; c<times; c++)
- {
- P0 = 0xBE;
- delay_ms(ms);
- P0 = 0xBF;
- delay_ms(ms);
- }
- }
-
- void Eastyellow_Blinker(u16 ms,u16 times) // 定义东向黄灯闪烁频率与次数
- {
- for(c=0; c<times; c++)
- {
- P0 = 0xEB;
- delay_ms(ms);
- P0 = 0xFB;
- delay_ms(ms);
- }
- }
-
- void main()
- {
- WTST = 1;
- // IO口模式配置
- P0M1 = 0x00; P0M0 = 0x00;
- P1M1 = 0x00; P1M0 = 0x00;
- P2M1 = 0x00; P2M0 = 0x00;
- P3M1 = 0x00; P3M0 = 0x00;
- P4M1 = 0x00; P4M0 = 0x00;
- P5M1 = 0x00; P5M0 = 0x00;
-
- while(1)
- {
- // 根据红绿灯运行时序，制作1个循环完成动作演示。
- for(a = 0; a<8; a++)
- {
- P2 = NS_LED[a];
- P0 = WE_LED[a];
- delay_ms(time[a]);
- if(a == 1) // 执行北向黄灯闪烁函数
- {
- Northyellow_Blinker(500,5);
- }
- if(a == 3) // 执行南向黄灯闪烁函数
- {
- Southyellow_Blinker(500,5);
- }
- if(a == 5) // 执行西向黄灯闪烁函数
- {
- Westyellow_Blinker(500,5);
- }
- if(a == 7) // 执行东向黄灯闪烁函数
- {
- Eastyellow_Blinker(500,5);
- }
-
-
- }
- }
- }
|
