想用STC32g12k128显示实时时钟，求教

神***

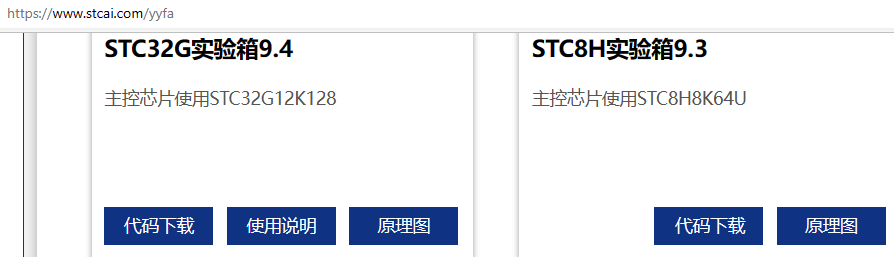

认真学习下 STC32G12K128 实验箱 RTC的程序

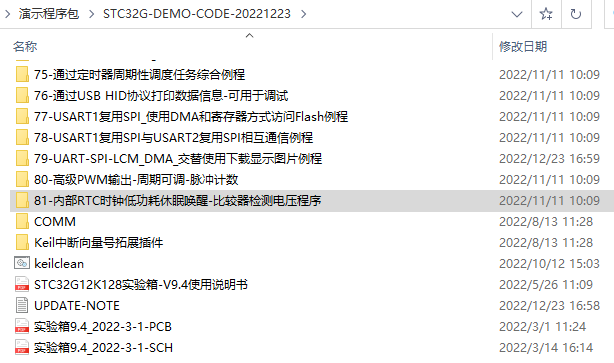

第81个演示程序，是 RTC 的演示程序

神***

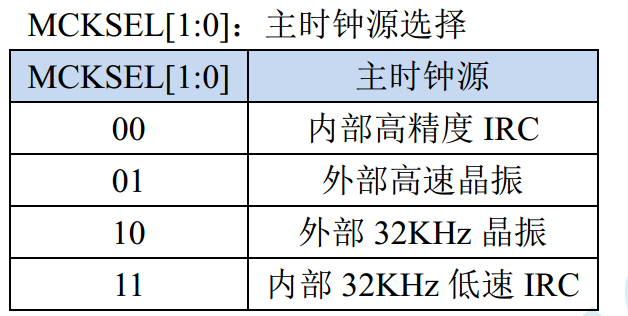

RTC程序中选择的是外部32768时钟振荡器起振，你如外部挂的是 11.0592MHz, 那晶振起振出问题正常



选错了，或 焊错了，不起振，是正常的
低频是低频的起振电路，高频是高频的起振电路，这是科学，不是玄学


根据你的描述，你想外部 32768晶振，结果你焊成了11M的晶振，你认真排查下

丽江***

这个倒不是，我原来的计划是外接11M晶振，提高测量频率的精度，弄个内部RTC时钟，再接个GPS校时模块，对时钟进行定期校准，现在看来RTC内部时钟源是为唤醒MCU准备的，不适合当做时钟用。我基本明白问题在哪了，我用核心板接外时钟，本身晶振到芯片的线路就比较长了，再加个插座，用洞洞板实现。这个距离不合理。所以不能起振。等年后买个裸芯片试试，或者有希望。（困为实验还想用洞洞板，所以到时不能起振也是可能的。）

神***

实验还想用洞洞板===STC32G12K128, STC8H8K64U 都有PDIP40

丽江***

现在店家不发货了。要等年后才能拿到芯片。安心过年了。

丽江***

开启内部RTC多次都没成功，感觉没道理，于是查找自己的问题，我用了两个不同的板子，一个是DIP40自己接的系统，一个是降龙棍核心板。共同点在于都使用了硬件SPI串口屏。于是我又做了一个板，使用并口屏。结果把数据手册上的例程复制过来。就成功开启了内部RTC时钟。前面的失败不知是不是因为硬件SPI与RTC时钟源有冲突的地方。请其它朋友们有机会验证一下吧，我累了。不弄这个了。

神***

结果把数据手册上的例程复制过来。就成功开启了内部RTC时钟
====程序对了，RTC时钟就成功启动了，贡献，进步 !!!
====几十万人看的数据手册，还是比较专业的

丽江***

想起来一个事，数据手册上有个小失误
RTCCFG |= 0x01; //触发 RTC 寄存器初始化
while(RTCCFG & 0x01); //等待初始化完成,需要在 "RTC 使能" 之后判断.
上面的语句明明写的是要在RTC使能后进行判断，但位置却在使能之前，当然这不是大事，懂的朋友改过来就行了。

神***

丽江*** 发表于 2023-1-18 13:24
想起来一个事，数据手册上有个小失误
RTCCFG |= 0x01; //触发 RTC 寄存器初始化
while(RTCCFG & 0x01); / ...

丽江***

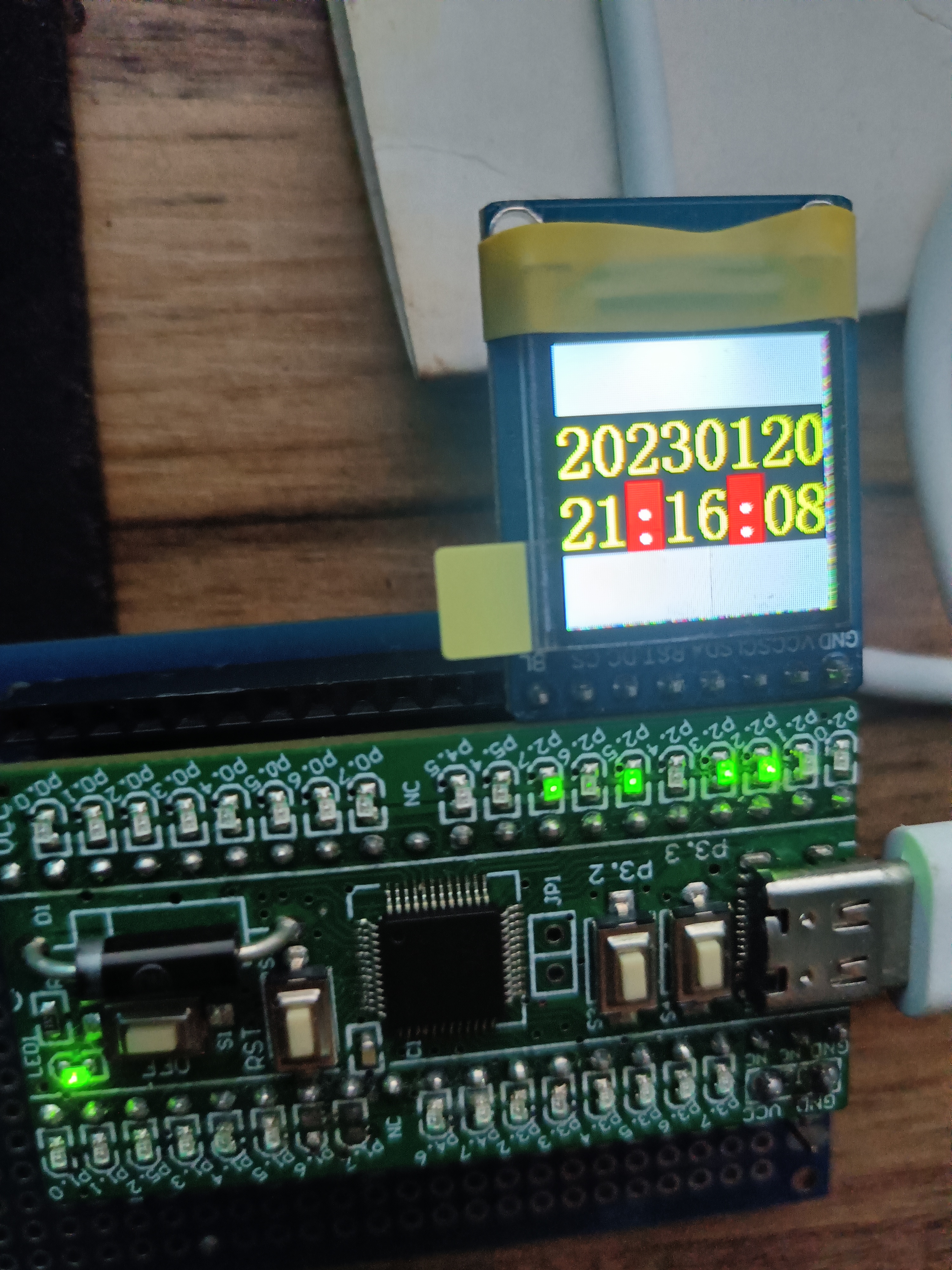

开启内部RTC时钟和使用外部晶振都成功了，之前不行的原因在于自己的程序有问题，开始以为是硬件SPI冲突，结果换成软件模拟SPI，还是不行，最后把程序全删掉，用别的能开RTC时钟的程序复制过来，改造成自己需要的程序。结果内部时钟打开了。外晶振也开了，至于自己的程序到底哪里有错，还是没找到。可能程序行了，但用STC-USB Link1D仿真时，由于不会玩，所以把自己搞糊涂了。新人之路曲折。
外部32K时钟也打开了。所谓一通百通，程序都正常用了，只是还是不知道当初的错在哪里，可能只是没学会stc-usb link1d就急着去用，结果迷路了，现在玩的比较熟悉，感觉方便很多。谢谢各位老师的指导。
