wppp*** · 发表于 2024-2-24 11:49:54

测试了字库生成工具，
原来用的是PCtoLCD生成的，使用STC的字库生成工具，没有成功，
索性把同一个字所有的扫描模式都生成出来

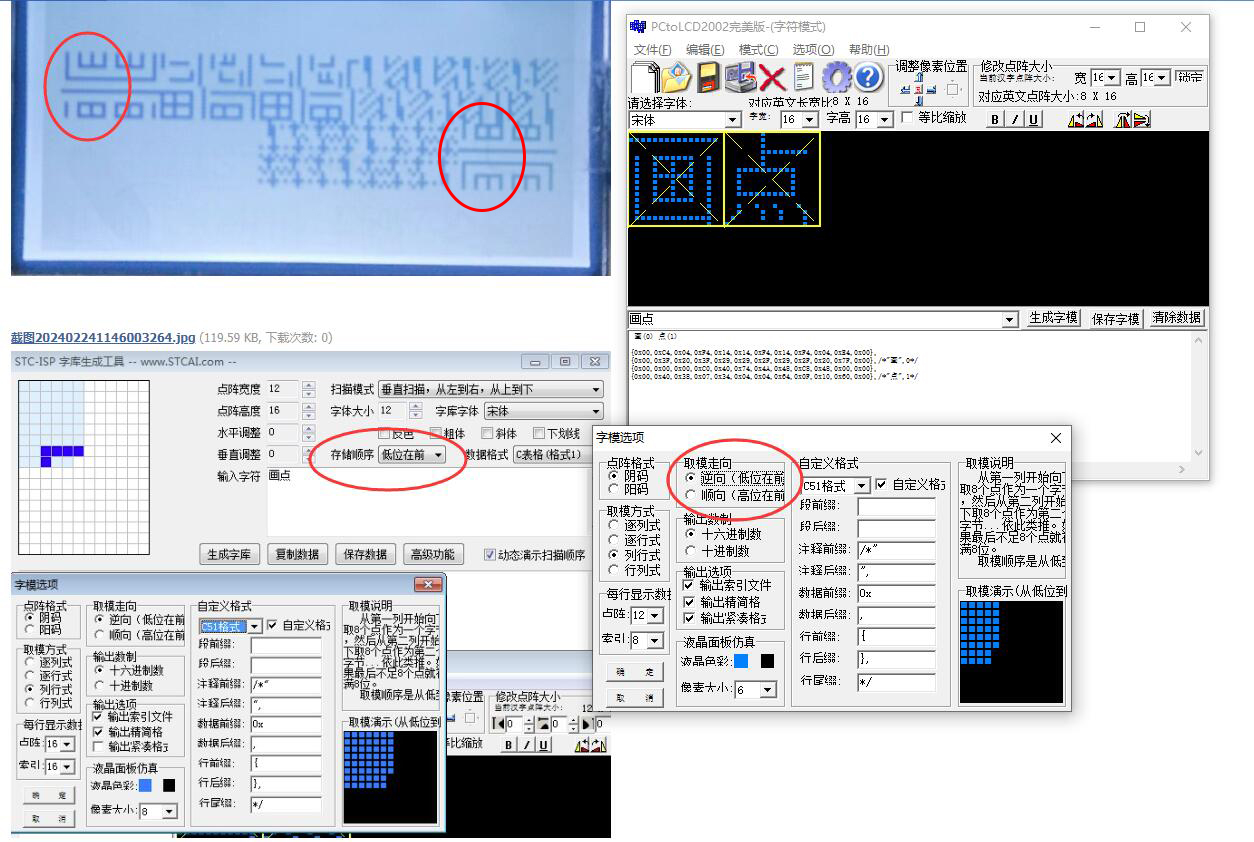

居然没有一个能显示成功的，下图是两个软件的配置，是哪里不对了？

显示代码：

unsigned char code hanzi[]=
{
.........
0xFD,0x01,0xFD,0x25,0x25,0xFD,0x25,0x25,0xFD,0x01,0xFD,0x00,0x07,0x04,0x05,0x05,
0x05,0x05,0x05,0x05,0x05,0x04,0x0F,0x00, /*'画',23*/
0x00,0xF0,0x10,0x10,0x10,0x1F,0x12,0x12,0x12,0xF2,0x02,0x00,0x08,0x05,0x01,0x05,
0x09,0x01,0x05,0x09,0x01,0x05,0x08,0x00, /*'点',24*/
0x00,0x0F,0xFF,0x00,0x00,0x00,0x4F,0xE4,0x92,0x49,0x24,0xFE,0x49,0x24,0x92,0x49,
0x24,0xFE,0x40,0x04,0x00,0x7F,0xF0,0x00, /*'画',25*/
0x00,0x0F,0xFF,0x00,0x00,0x00,0x7F,0x24,0x92,0x49,0x27,0xF2,0x49,0x24,0x92,0x49,
0x27,0xF2,0x00,0x20,0x02,0xFF,0xE0,0x00, /*'画',26*/
0x00,0x07,0xFF,0x40,0x04,0x00,0x4F,0xE4,0x92,0x49,0x24,0x92,0x4F,0xE4,0x92,0x49,
0x24,0xFE,0x00,0x00,0x00,0xFF,0xF0,0x00, /*'画',27*/
0x00,0x0F,0xFE,0x00,0x20,0x02,0x7F,0x24,0x92,0x49,0x24,0x92,0x7F,0x24,0x92,0x49,
0x27,0xF2,0x00,0x00,0x00,0xFF,0xF0,0x00, /*'画',28*/
0x00,0xFF,0x00,0x00,0x4F,0x49,0x49,0x4F,0x49,0x49,0x49,0x4F,0x40,0x40,0x7F,0x00,
0x0F,0x00,0xE2,0x2E,0x22,0x2E,0x00,0xF0, /*'画',29*/
0x00,0xFF,0x00,0x00,0x7F,0x49,0x49,0x7F,0x49,0x49,0x49,0x7F,0x00,0x00,0xFF,0x00,
0x0F,0x00,0x22,0x22,0x22,0x22,0x22,0xE0, /*'画',30*/
0x00,0x7F,0x40,0x40,0x4F,0x49,0x49,0x49,0x4F,0x49,0x49,0x4F,0x00,0x00,0xFF,0x00,
0x0F,0x00,0xE2,0x22,0xE2,0x2E,0x00,0xF0, /*'画',31*/
0x00,0xFF,0x00,0x00,0x7F,0x49,0x49,0x49,0x7F,0x49,0x49,0x7F,0x00,0x00,0xFF,0x00,
0x0E,0x22,0x22,0x22,0x22,0x22,0x00,0xF0, /*'画',32*/
0x40,0x4F,0x40,0x40,0x4F,0x49,0x49,0x4F,0x49,0x49,0x4F,0x40,0x00,0xFE,0x02,0x02,
0xF2,0x12,0x12,0xF2,0x12,0x12,0xF2,0x02, /*'画',33*/
0x40,0x4F,0x49,0x49,0x4F,0x49,0x49,0x4F,0x40,0x40,0x4F,0x40,0x02,0xF2,0x12,0x12,
0xF2,0x12,0x12,0xF2,0x02,0x02,0xFE,0x00, /*'画',34*/
0x00,0x7F,0x40,0x40,0x4F,0x48,0x48,0x4F,0x48,0x48,0x4F,0x40,0x02,0xF2,0x02,0x02,
0xF2,0x92,0x92,0xF2,0x92,0x92,0xF2,0x02, /*'画',35*/
0x40,0x4F,0x48,0x48,0x4F,0x48,0x48,0x4F,0x40,0x40,0x7F,0x00,0x02,0xF2,0x92,0x92,
0xF2,0x92,0x92,0xF2,0x02,0x02,0xF2,0x02, /*'画',36*/
0x40,0x00,0x4F,0xFE,0x40,0x02,0x40,0x02,0x4F,0xF2,0x49,0x12,0x49,0x12,0x4F,0xF2,
0x49,0x12,0x49,0x12,0x4F,0xF2,0x40,0x02, /*'画',37*/
0x40,0x02,0x4F,0xF2,0x49,0x12,0x49,0x12,0x4F,0xF2,0x49,0x12,0x49,0x12,0x4F,0xF2,
0x40,0x02,0x40,0x02,0x4F,0xFE,0x40,0x00, /*'画',38*/
0x00,0x02,0x7F,0xF2,0x40,0x02,0x40,0x02,0x4F,0xF2,0x48,0x92,0x48,0x92,0x4F,0xF2,
0x48,0x92,0x48,0x92,0x4F,0xF2,0x40,0x02, /*'画',39*/
0x40,0x02,0x4F,0xF2,0x48,0x92,0x48,0x92,0x4F,0xF2,0x48,0x92,0x48,0x92,0x4F,0xF2,
0x40,0x02,0x40,0x02,0x7F,0xF2,0x00,0x02, /*'画',40*/

};
//========================================================================
// 函数: void LCD_DataWrite(unsigned int Data)
// 描述: 写一个字节的显示数据至LCD中的显示缓冲RAM当中
// 参数: Data 写入的数据
//========================================================================
void LCD_DataWrite(unsigned char Dat)//,_Fill_Dot_LCD
{
 unsigned char Num;
 LCD_CS = 0;
 LCD_A0 = 1;
 for(Num=0;Num<8;Num++)
 {
  if((Dat&0x80) == 0)
  LCD_SDI = 0;
  else LCD_SDI = 1;
  Dat = Dat << 1;
  LCD_CLK = 0;
  LCD_CLK = 1;
 }
 LCD_CS = 1;
 }
//---------------------------------------------
//LCD_set_XY: 设置LCD坐标函数
//输入参数：X：0－83  Y：0－5
//编写日期：20080918
//---------------------------------------------
void LCD_setXY(unsigned char X, unsigned char Y)
{
        unsigned char gao,di;
        LCD_RegWrite(0xB0 | Y); //页

        X = X + 4;                 //液晶是0-131的，我们只用到0-127，所以当倒序的方法时（131-0），实际上是127-0，
        gao = X & 0xf0;
        gao = gao >> 4;
        di = X & 0x0f;
        LCD_RegWrite(0x10 | gao);  //set Column address MSB
    LCD_RegWrite(0x00 | di);  //set column address LSB

}

/*---------------------------------------------
LCD_write_hanzi: 显示12（宽）*16（高）点阵列汉字等半角类
输入参数：c：显示的字符；
-----------------------------------------------*/
void LCD_write_hanzi(unsigned char row, unsigned char page,unsigned char c) //row:列 page:页 dd:字符
{
        unsigned char i;

        LCD_setXY(row*6, page);// 列，页
        for(i=0; i<12;i++)
        {
                 LCD_DataWrite(hanzi[c*24+i]);
        }

    LCD_setXY(row*6, page+1);// 列，页
        for(i=12; i<24;i++)
        {
                 LCD_DataWrite(hanzi[c*24+i]);
        }
}
复制代码

大*** · 发表于 2024-2-24 13:28:01

wppp*** 发表于 2024-2-24 11:49
测试了字库生成工具，
原来用的是PCtoLCD生成的，使用STC的字库生成工具，没有成功，
索性把同一个字所有的 ...

最好能看一下您的屏幕驱动里的显示汉字的代码，看下是什么读取顺序
就目前描述推测，发现几个问题：

第一，“画”字上8个像素下两行颠倒
第二，“画”字上下两行里的像素点上下颠倒

这两个现象大概跟文字显示代码里的读取顺序有关
以及那个“低位在前”，
PCtoLCD里的是“取模走向”，就是从每一竖列的低位开始取，从上向下；
STC的工具里是“存储顺序”，也就是数据保存的时候，8位二进制数里，
从左到右是先高位还是先低位。取模走向是“从上向下”跟PCtoLCD一样。
所以STC里的“存储顺序”应该选“高位在前”。


第三，“画”字不完整
看不到PCtoLCD主界面的字宽设置，推测应该也是12
STC的这里应该是还不完善，没有像图片取模里那样可以动态调整调整字模尺寸的功能，
生成的字模，只能是宽高一样的，所以把点阵宽度改成12之后，相当于只取出了前12列
而在PCtoLCD里可以通过设置字符宽度，把文字挤成12宽，从而可以取出完整的字模

通过以上推断，模拟了一下显示12×16字符的代码，用PCtoLCD确实可以正确显示出完整的文字


或者缩小字体大小，让文字完整

===============================================================
所以，可以建议一下STC能不能加上文字尺寸也能调整的功能

wppp*** · 发表于 2024-2-25 09:14:53

大*** 发表于 2024-2-24 13:28
最好能看一下您的屏幕驱动里的显示汉字的代码，看下是什么读取顺序
就目前描述推测，发现几个问题：

感谢你的分析，我把代码片断和代码文件已经贴上来了。

大*** · 发表于 2024-2-25 19:14:49

wppp*** 发表于 2024-2-25 09:14
感谢你的分析，我把代码片断和代码文件已经贴上来了。

代码看到了，的确是列行式顺着读取的。
看里面的字模，是字体大小9的吧，12×12的，也挺好看。
那么原因就是上面说的那几个原因了，一个是高位在前还是低位在前的问题，
另一个是没有像PCtoLCD那样能挤压字体尺寸的功能。

wppp*** · 发表于 2024-2-26 09:17:52

原来是高位在前和 PCtoLCD 中的低位在前相对应。

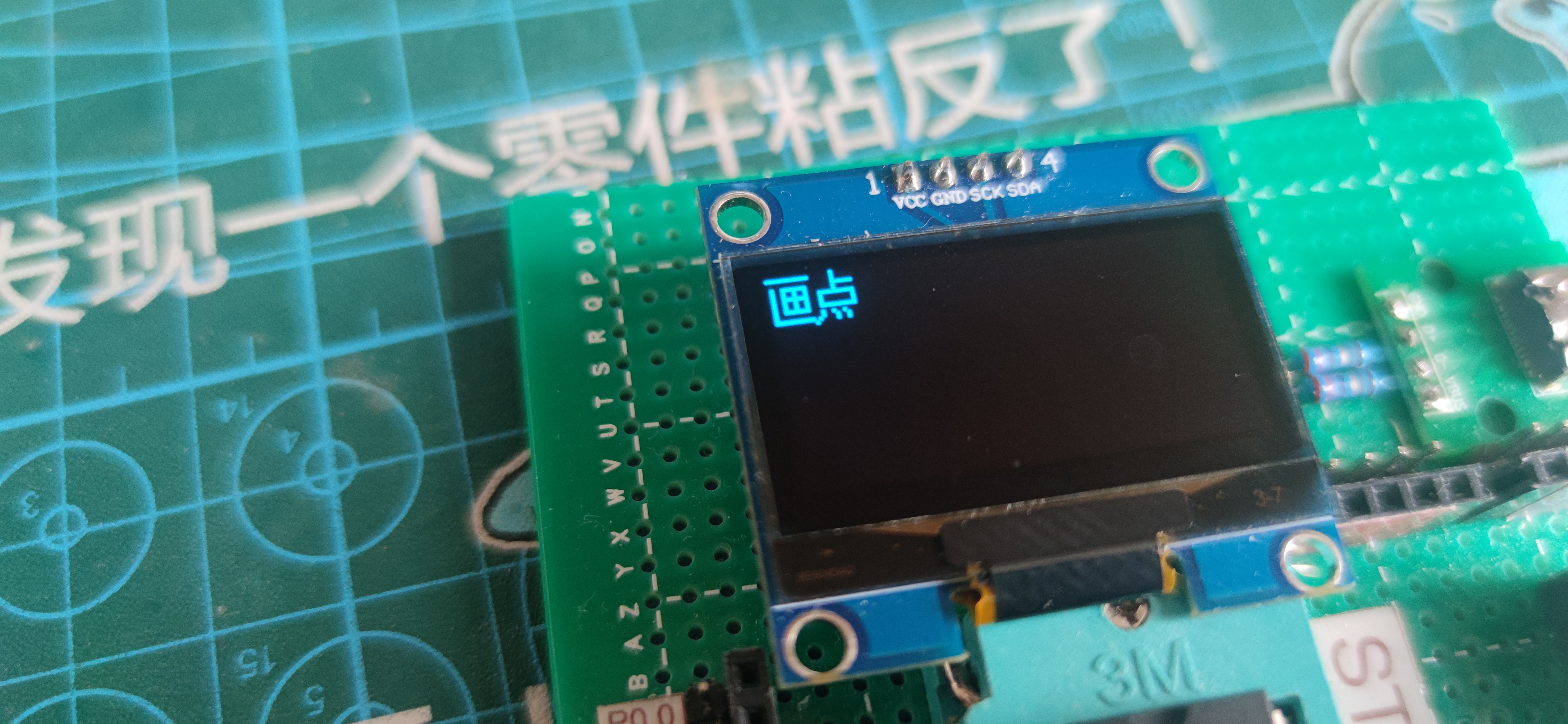

在STC中使用高位在前，就正常显示了。感谢楼上解惑！

神*** · 发表于 2024-2-29 22:31:20

下面是我们荣誉版主再次体验 STC-ISP V6.93 版的
【字库生成】文字取模工具的补充文字说明和补充视频

【新提醒】体验一下STC-ISP V6.93 版的【字库生成】文字取模工具的新增功能 - 问题反馈：ISP软件/头文件/单片机数据手册规格书等 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

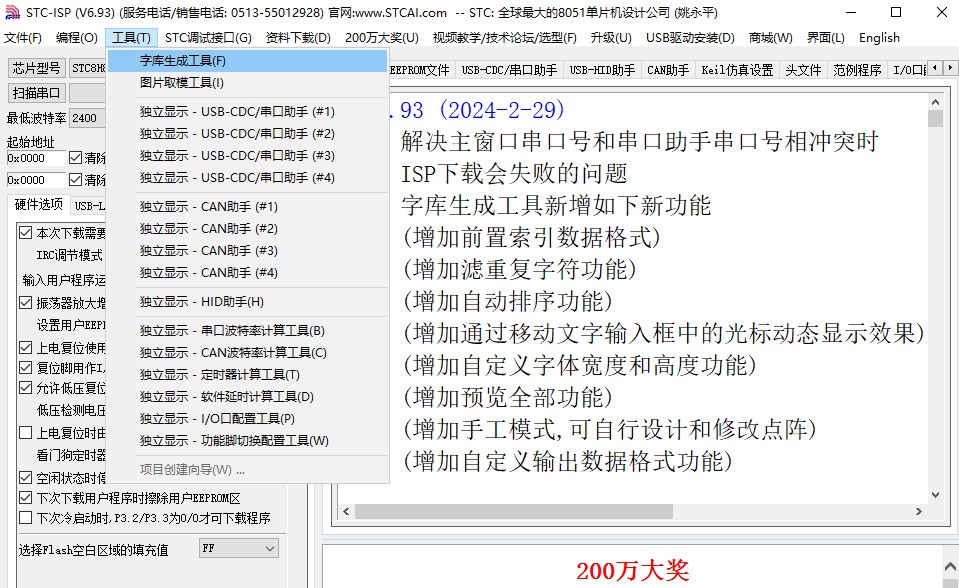

STC-ISP V6.93 来了
Ver6.93 (2024-2-29)
  1. 解决主窗口串口号和串口助手串口号相冲突时
   ISP下载会失败的问题
  2. 字库生成工具新增如下新功能

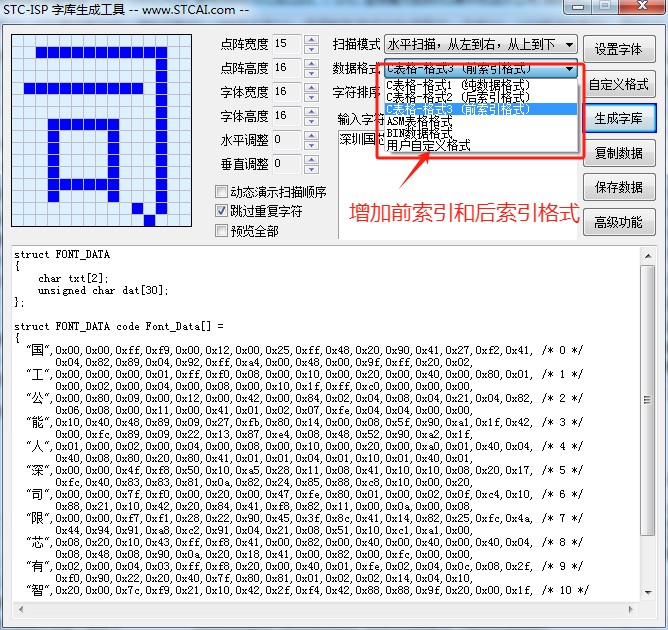

   (增加前置索引数据格式)

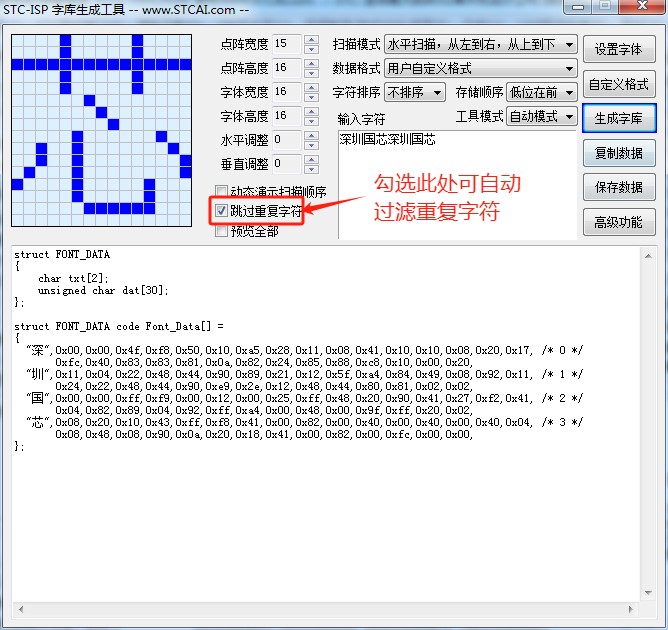

   (增加滤重复字符功能)

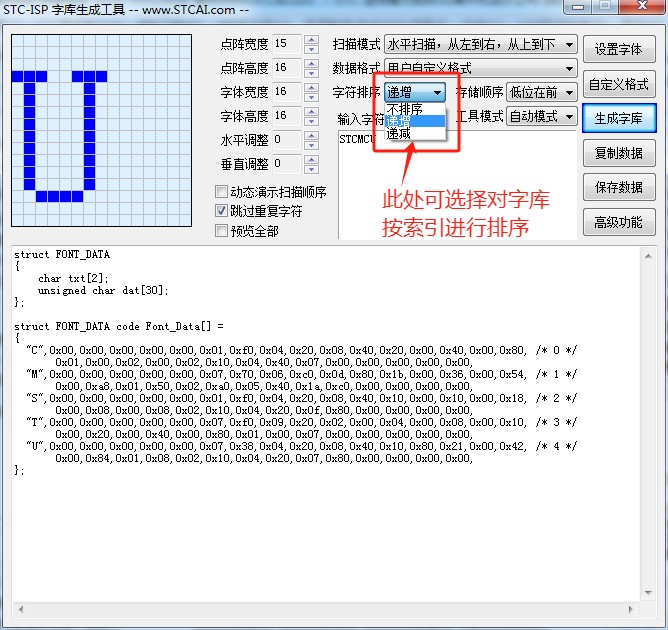

   (增加自动排序功能)
   (增加通过移动文字输入框中的光标动态显示效果)
   (增加自定义字体宽度和高度功能)
   (增加预览全部功能)

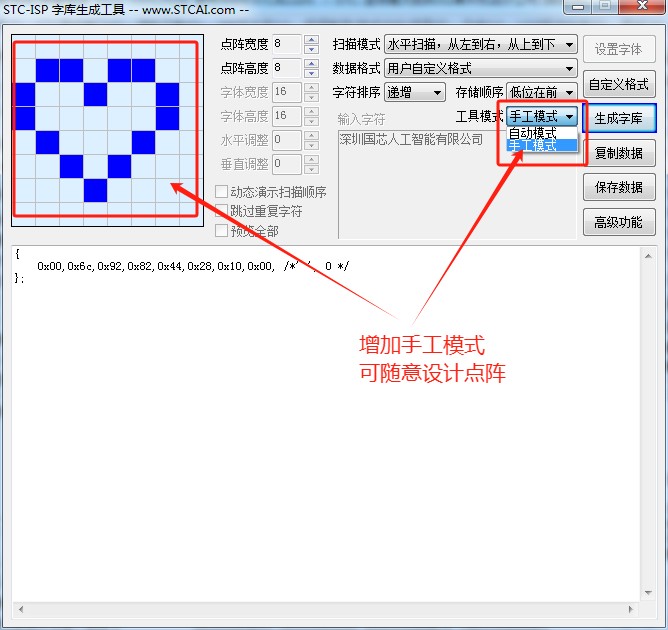

   (增加手工模式,可自行设计和修改点阵)
   (增加自定义输出数据格式功能)
