STC32的USB下载模式怎么接线啊，我用ttl只能显示是串口，没办法变成STC USB Write(HID

大***

qi*** 发表于 2024-2-17 11:43
多谢多谢，这个是板子的图片，我之前用了一下仿真，想要恢复成普通下载模式需要用硬件USB下载一遍程序，但 ...

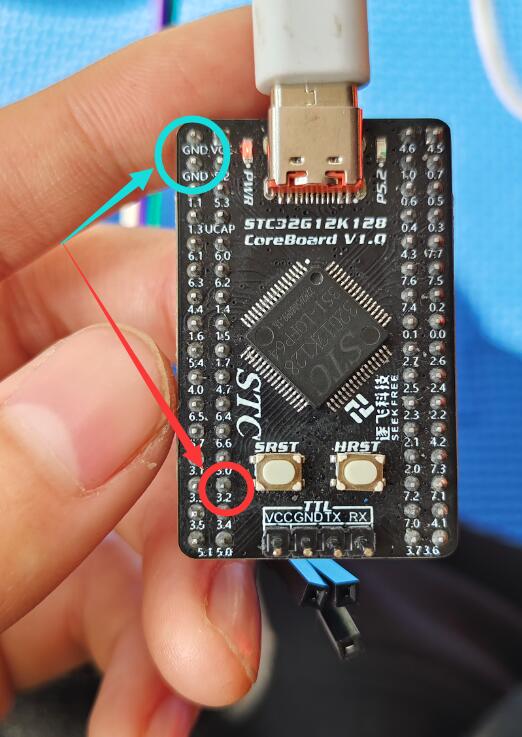

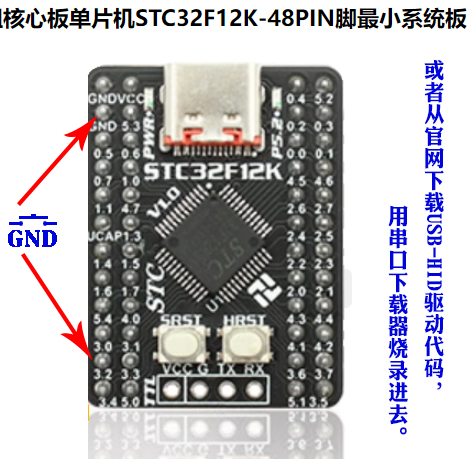

这个板子正面反面都没有P3.2引脚的设计，所以需要自己接线手动拉低P3.2引脚，再按硬复位那个按键重启单片机，STC-ISP才能识别出 STC USB Write(HID)。




就像这样操作：先拉低P3.2，再上电（可以按硬件复位，也可以断电源）。识别成功之后，就可以放开P3.2引脚了。

王***

大*** 发表于 2024-2-17 14:05
这个板子正面反面都没有P3.2引脚的设计，所以需要自己接线手动拉低P3.2引脚，再按硬复位那个按键重启单片 ...

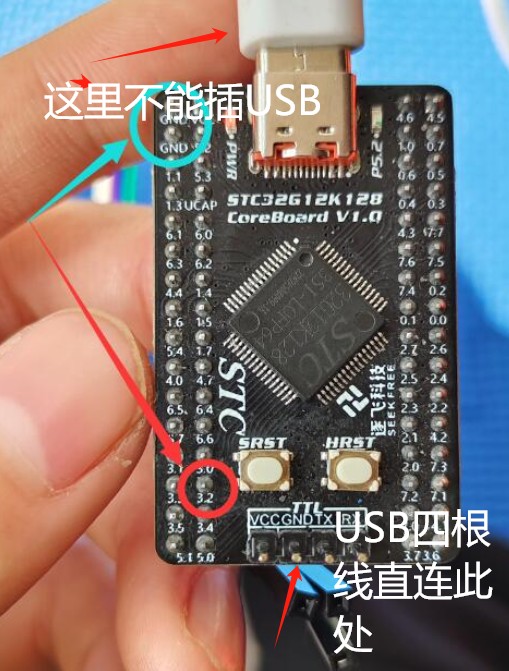

这个里面的问题是USB插错位置了，应该直接拆四根线接在后面的排针处。
前面的typec口经过了一个ch340，不是直连到芯片引脚的

qi***

神*** 发表于 2024-2-17 13:51
大家先帮他搞定 如何 硬件USB下载，他好像故意不愿意看我的指导

没有故意不看先生，您的回复我很认真的看了（捂脸），也照着操作了，可能忘记回复您了，实属抱歉，感谢您愿意帮我解决问题，但还是新手，有点操作不明白

神***

qi*** 发表于 2024-2-17 15:30
没有故意不看先生，您的回复我很认真的看了（捂脸），也照着操作了，可能忘记回复您了，实属抱歉，感谢您 ...

那你就认真看我发的资料，如何 硬件 USB 直接下载，改造你的 PCB
===飞线，割线，解决

大***

王*** 发表于 2024-2-17 14:35
这个里面的问题是USB插错位置了，应该直接拆四根线接在后面的排针处。
前面的typec口经过了一个ch340 ...

原来是这样，那么那个Type-C就只能用串口下载器下载了。

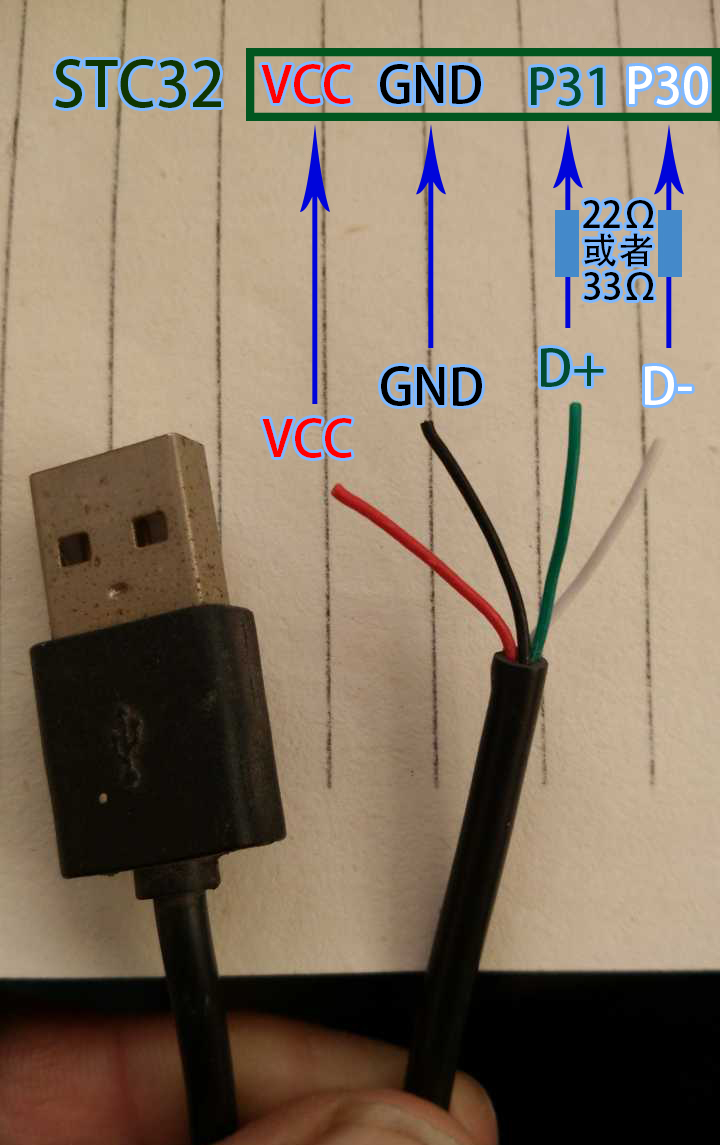

如果不能在板子上绕过CH340下载器，那么就只能自己另外接USB线了。
（D+和D-上的电阻最好是加上，不加的话信号不稳定，有几率出现连接错误）

wangxi***

能区分开“USB转TTL串口下载”和“硬件USB下载”就知道咋操作了

autop***

qi*** 发表于 2024-2-17 15:30
没有故意不看先生，您的回复我很认真的看了（捂脸），也照着操作了，可能忘记回复您了，实属抱歉，感谢您 ...

数据手册非常清晰。如果是PCB，要跳线隔离直接USB及USB转串口电路，以免互相干扰。

李***

大*** 发表于 2024-2-17 13:59
注意审题，他的这个板子上只做了硬复位（电源）和软复位（P5.4）的按键。但是让STC-ISP识别不带USB-HID代 ...

你那个说明的软件复位按钮放在了P5.4引脚上，这时候你要在ISP编程界面里面把红色所示的钩去掉，那样就能通过串口写ISP复位了。

我前面说过啊……

qi***

李*** 发表于 2024-2-18 19:35
我前面说过啊……

谢谢您，我明白了

qi***

大*** 发表于 2024-2-17 15:58
原来是这样，那么那个Type-C就只能用串口下载器下载了。
如果不能在板子上绕过CH340下载器，那么就只能自 ...

谢谢您
