最简陋的8H8K64U学习板！只用5个外围元件！

神***

神***

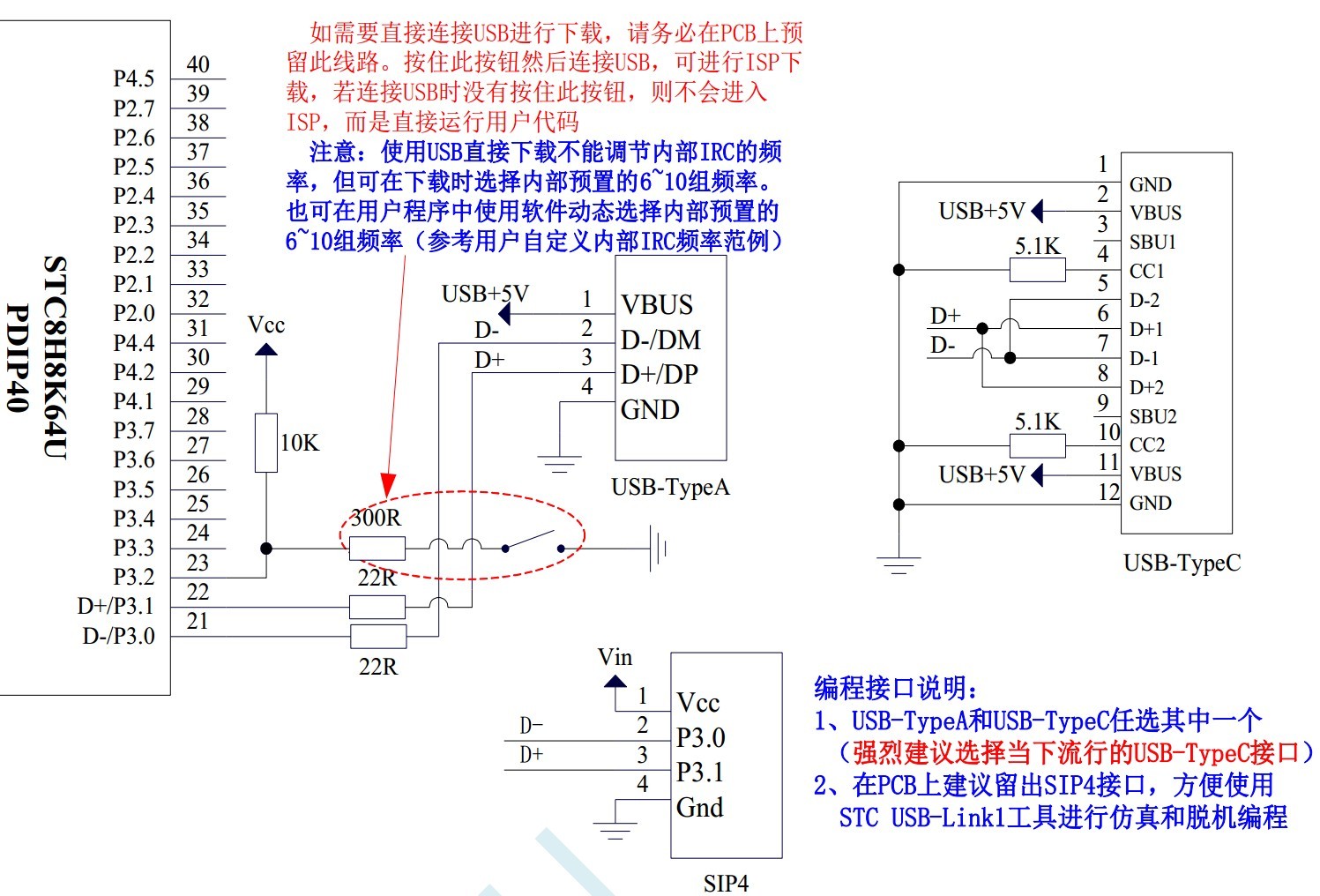

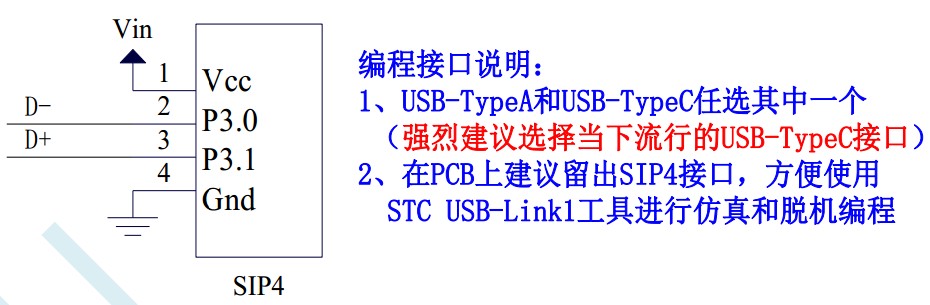

用普通的 SIP4 插座也可以 硬件USB直接下载




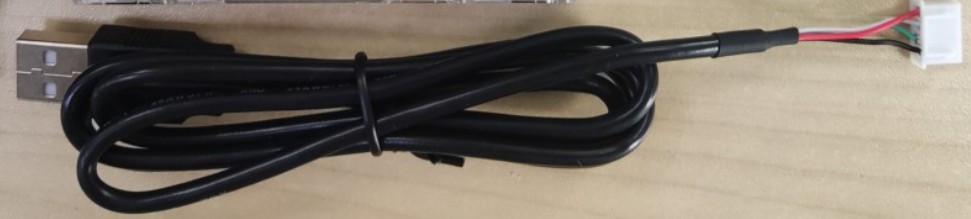

接电脑的 USB-TypeC头====接USB型MCU的普通插座

冷***

确实简洁啊，基本没啥东西

ly1***

冷*** 发表于 2024-2-23 08:57
确实简洁啊，基本没啥东西

确实，但入门学习还是蛮有用的。

ly1***

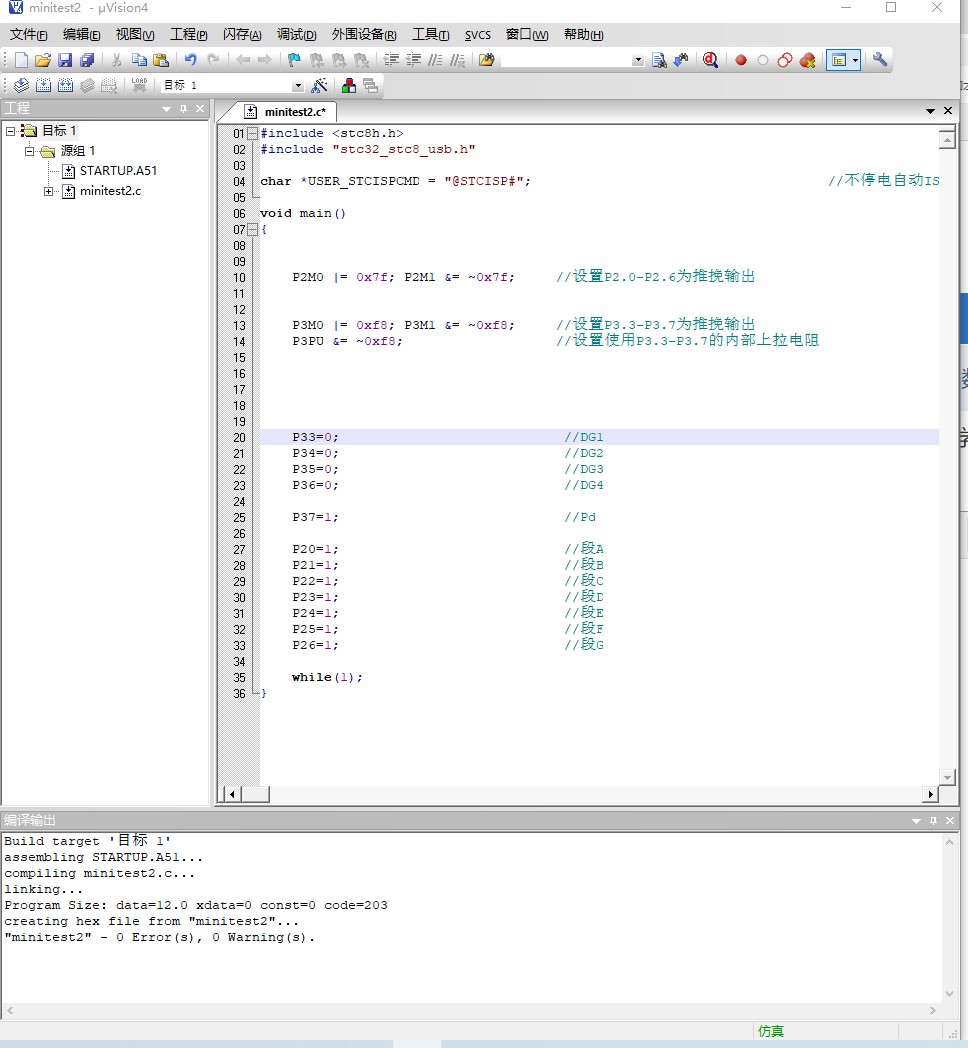

测试程序：

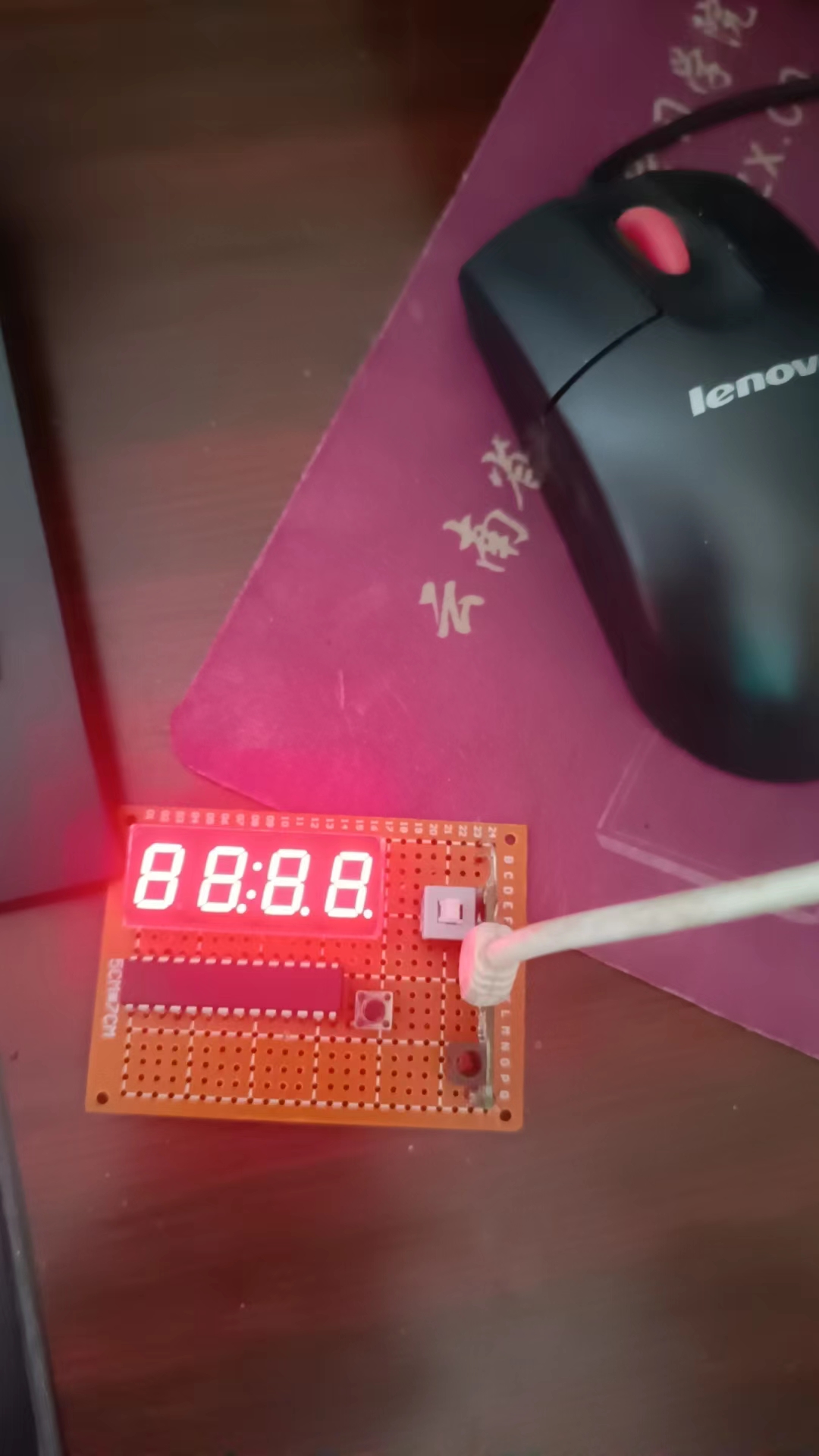

显示效果：

ly1***

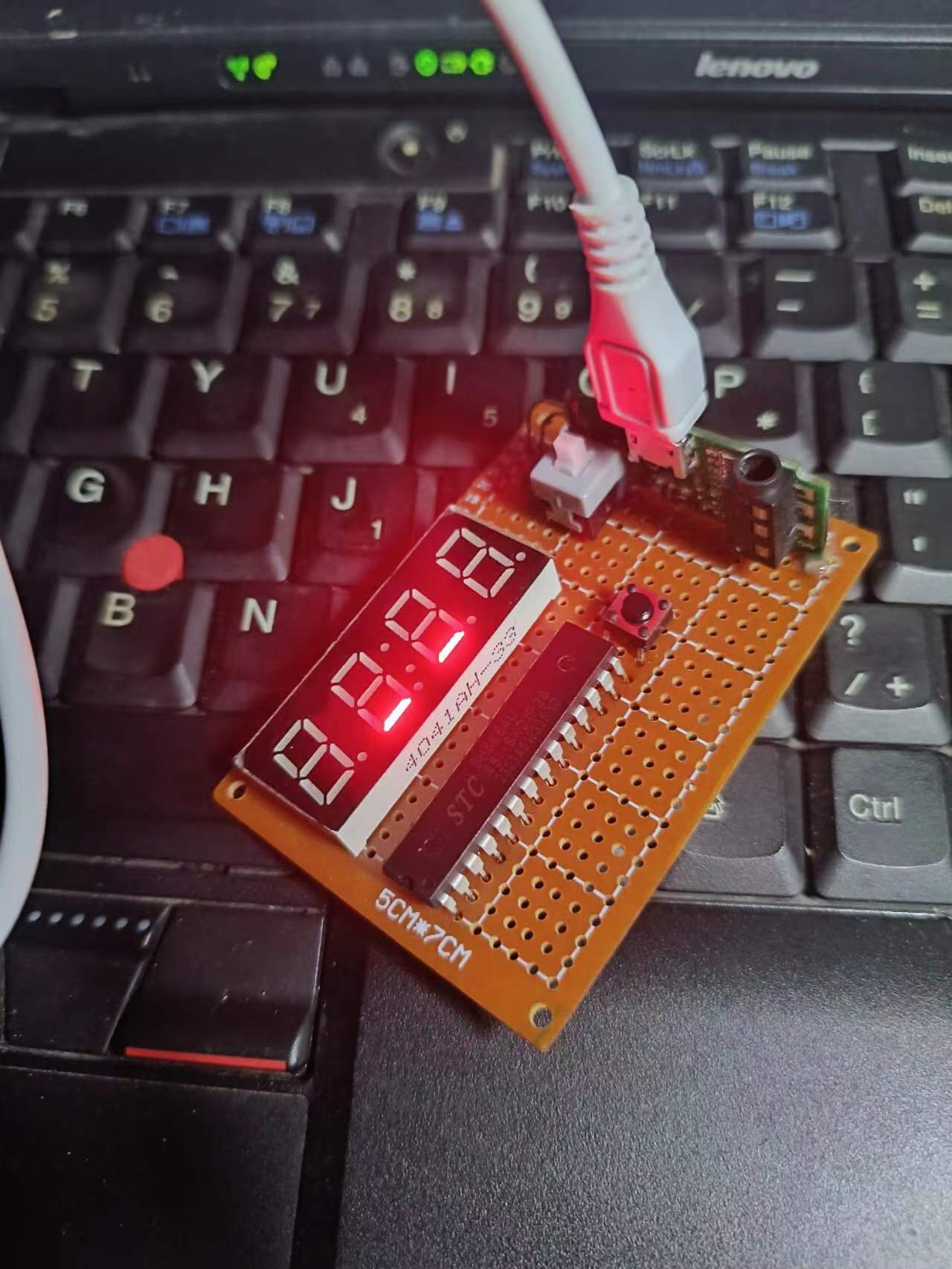

这回的显示很好了，达到预想效果

ly1***

入门实验：点灯！
用定时器0实现流水灯。

#define uchar unsigned char
#define uint unsigned int

char *USER_STCISPCMD = "@STCISP#";                                     //不停电自动ISP下载命令
uchar count=0,i=0;

void Led_Init();
void Timer0_Init(void);
void main()
{

        Led_Init();
        Timer0_Init();

    while(1)
        {


          switch(i)
          {
                 case 0:                                //点亮第一位的A段
                          P33=0;
                          P20=1;
                          break;
                 case 1:                                //点亮第二位的A段
                          P34=0;
                          P20=1;
                          break;
                 case 2:                                //点亮第三位的A段
                          P35=0;
                          P20=1;
                          break;
         case 3:                                //点亮第四位的A段
                          P36=0;
                          P20=1;
                          break;
             case 4:                                //点亮第四位的B段
                          P36=0;
                          P21=1;
                          break;
         case 5:                                //点亮第四位的C段
                          P36=0;
                          P22=1;
                          break;
                 case 6:                                //点亮第四位的D段
                          P36=0;
                          P23=1;
                          break;
                 case 7:                                //点亮第三位的D段
                          P35=0;
                          P23=1;
                          break;
         case 8:                                //点亮第二位的D段
                          P34=0;
                          P23=1;
                          break;
                 case 9:                                //点亮第一位的D段
                          P33=0;
                          P23=1;
                          break;
                 case 10:                                //点亮第一位的E段
                          P33=0;
                          P24=1;
                          break;
                 case 11:                                //点亮第一位的F段
                          P33=0;
                          P24=1;
                          break;
             default : break;
          }

        }
}

void Led_Init()
{
        P2M0 |= 0x7f; P2M1 &= ~0x7f;           //设置P2.0-P2.6为推挽输出
        P3M0 |= 0xf8; P3M1 &= ~0xf8;     //设置P3.3-P3.7为推挽输出
        P3PU &= ~0xf8;                               //设置使用P3.3-P3.7的内部上拉电阻

        P33=1;                                                          //DG1
        P34=1;                                                          //DG2
        P35=1;                                                          //DG3
        P36=1;                                                          //DG4

        P37=0;                                                          //Pd

        P20=0;                                                          //段A
        P21=0;                                                          //段B
        P22=0;                                                          //段C
        P23=0;                                                          //段D
        P24=0;                                                          //段E
        P25=0;                                                          //段F
        P26=0;                                                          //段G
}


void Timer0_Init(void)                //10毫秒@24.000MHz
{
        AUXR &= 0x7F;                        //定时器时钟12T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = 0xE0;                                //设置定时初始值
        TH0 = 0xB1;                                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时
        ET0 = 1;                                //开t0中断
        EA = 1 ;                                //开总中断

}


void Timer0_Isr() interrupt 1
{


        if (count<=10) count++;
        else
                {
                        count=0;
                        if (i<11) i++;
                        else i=0;
                        Led_Init();

                        }
}

ly1***

可惜不会发视频

ly1***

就是数码管的最外圈依次点亮，运行效果有点像“贪吃蛇”。
