最简陋的8H8K64U学习板！只用5个外围元件！

ly1***

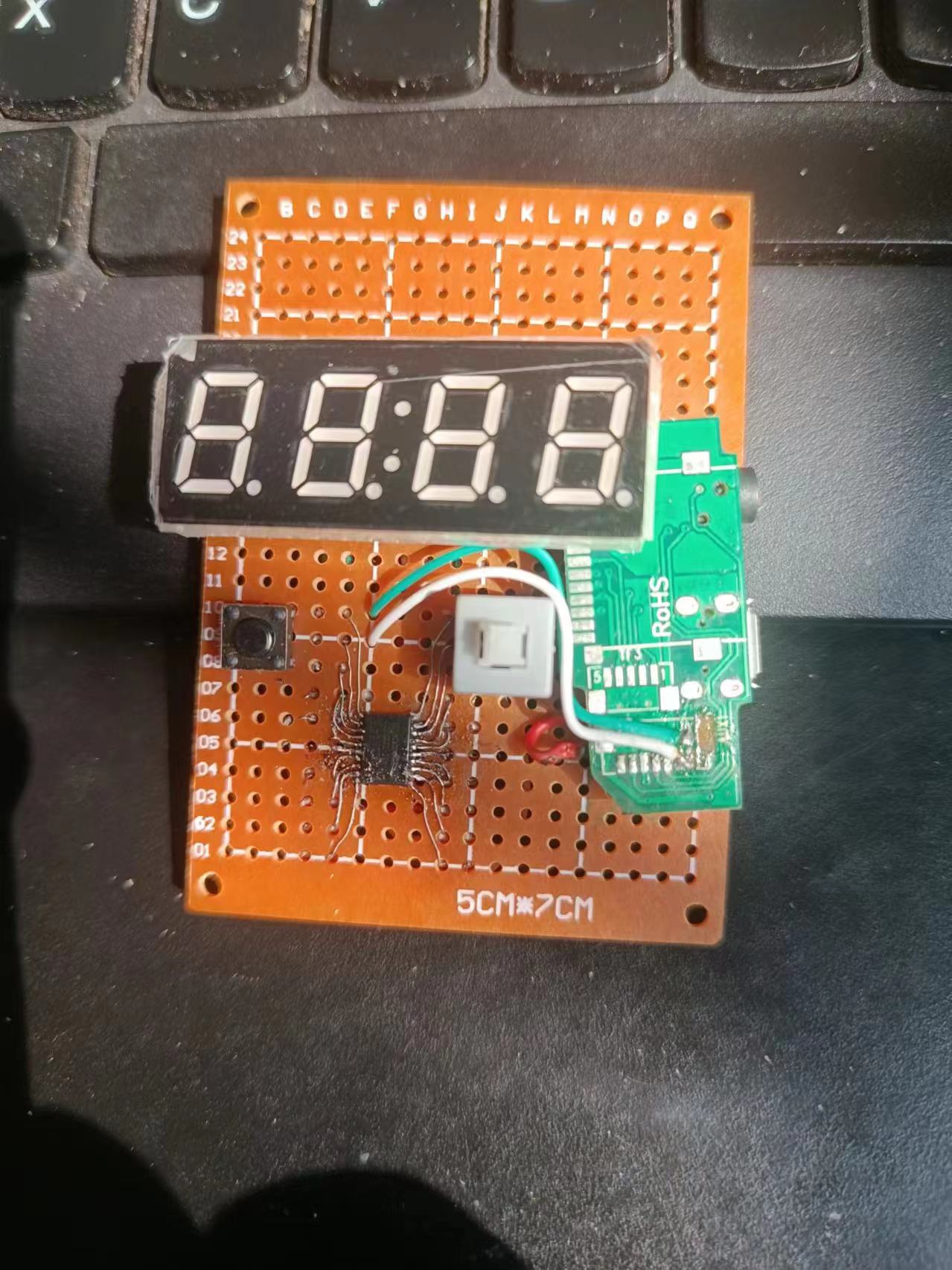

1、正面效果

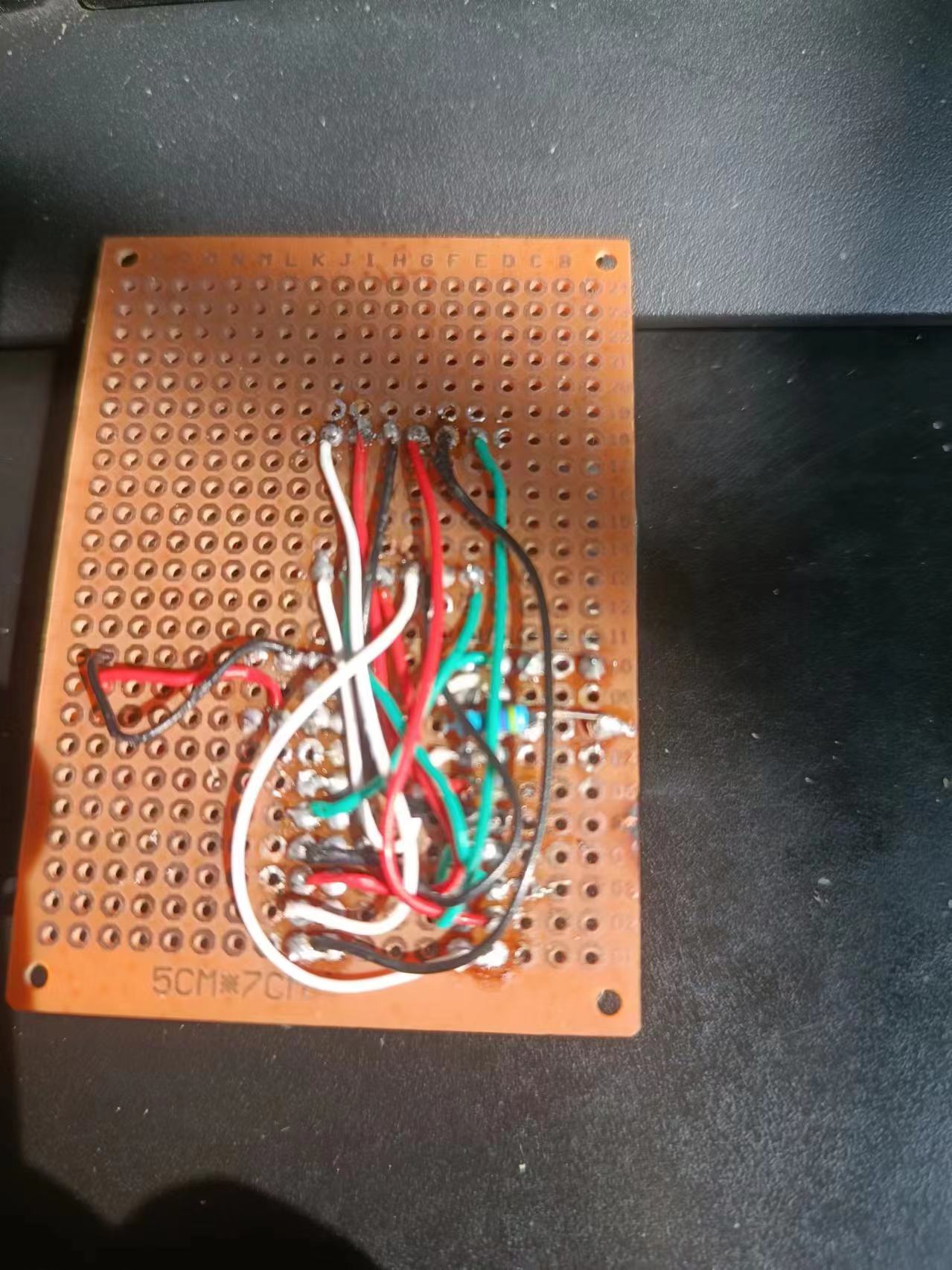

2、背面

一共就是6个元件：1颗stc8h8k64utssop20），1个4位共阴数码管（4041AH-33），1个自锁开关（电源开关），1个轻触开关（下载程序开关），1个usb插口，1个470欧电阻。是不是最简陋的开发板？哈哈！

神***

神***

51如何仿真，STC8H8K64U自带硬件USB直接仿真，视频讲解回放 - 仿真/编译器/头文件 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

神***

SKDIP28

ly1***

神*** 发表于 2024-2-4 15:08
SKDIP28

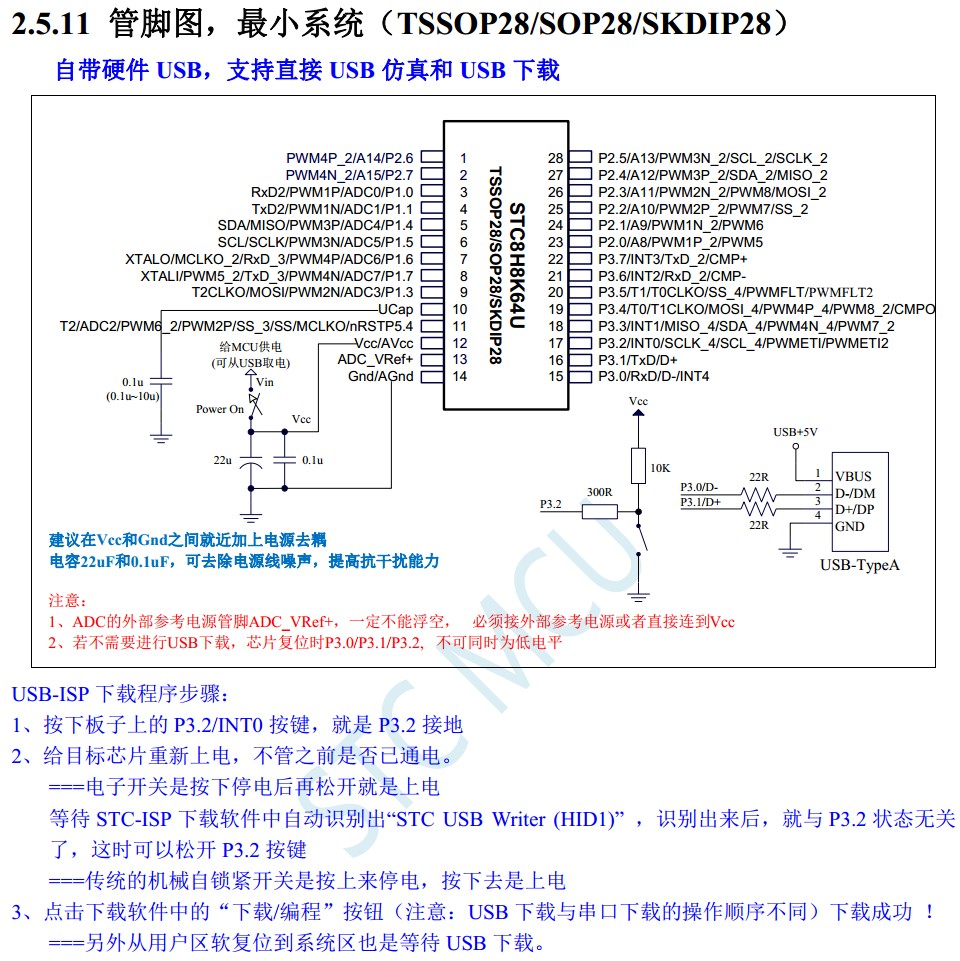

就是照最小系统搞的！

ly1***

第一个stc8h8k测试程序：
#include <stc8h.h>

void main()
{
            P1M0 |= 0xfb; P1M1 &= ~0xfb;      //P1口设置推挽输出
                P3M0 &= ~0xf8; P3M1 &= ~0xf8;            //P3口设置推挽输出

            P36=0;     //SG1负
                P35=0;     //SG2负
                P34=0;     //SG3负
                P33=0;     //SG4负

                P37=1;     //段位
                P10=1;     //段位
                P11=1;     //段位
                P13=1;     //段位
                P14=1;     //段位
                P15=1;     //段位
                P16=1;     //段位
                P17=1;     //段位

                while(1);
}

ly1***

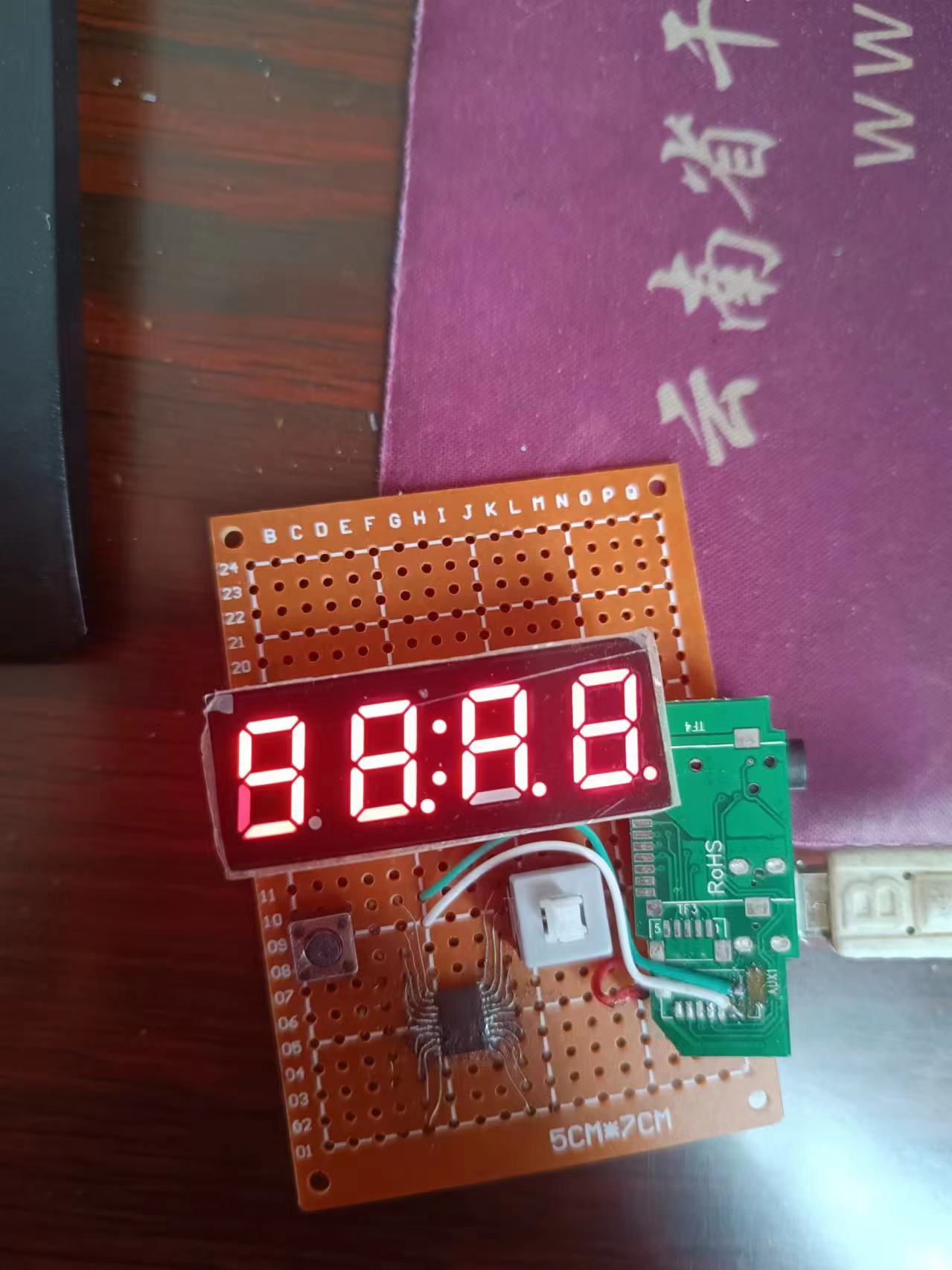

点亮效果。
有点瑕疵：第1位和第3位各缺了1个段。不管了，不影响实验！

ly1***

神*** 发表于 2024-2-4 15:07
51如何仿真，STC8H8K64U自带硬件USB直接仿真，视频讲解回放 - 仿真/编译器/头文件 - 国芯论坛-STC全球32 ...

感谢老大指点！

ly1***

stc8h8k是真心强大！把能整合的外围电路基本都集成了。想学习的，开始搞起来！
下步打算用这个电路搞一个最简陋的时钟！

ly1***

神*** 发表于 2024-2-4 15:08
SKDIP28

我是用ssop20封装的搞的。
手工飞线的确考验眼力和手稳！哈哈
