计量电度表存储数据问题 | 核心讲解

li*** · 发表于 2024-3-2 12:18:09

神*** 发表于 2024-2-3 22:40

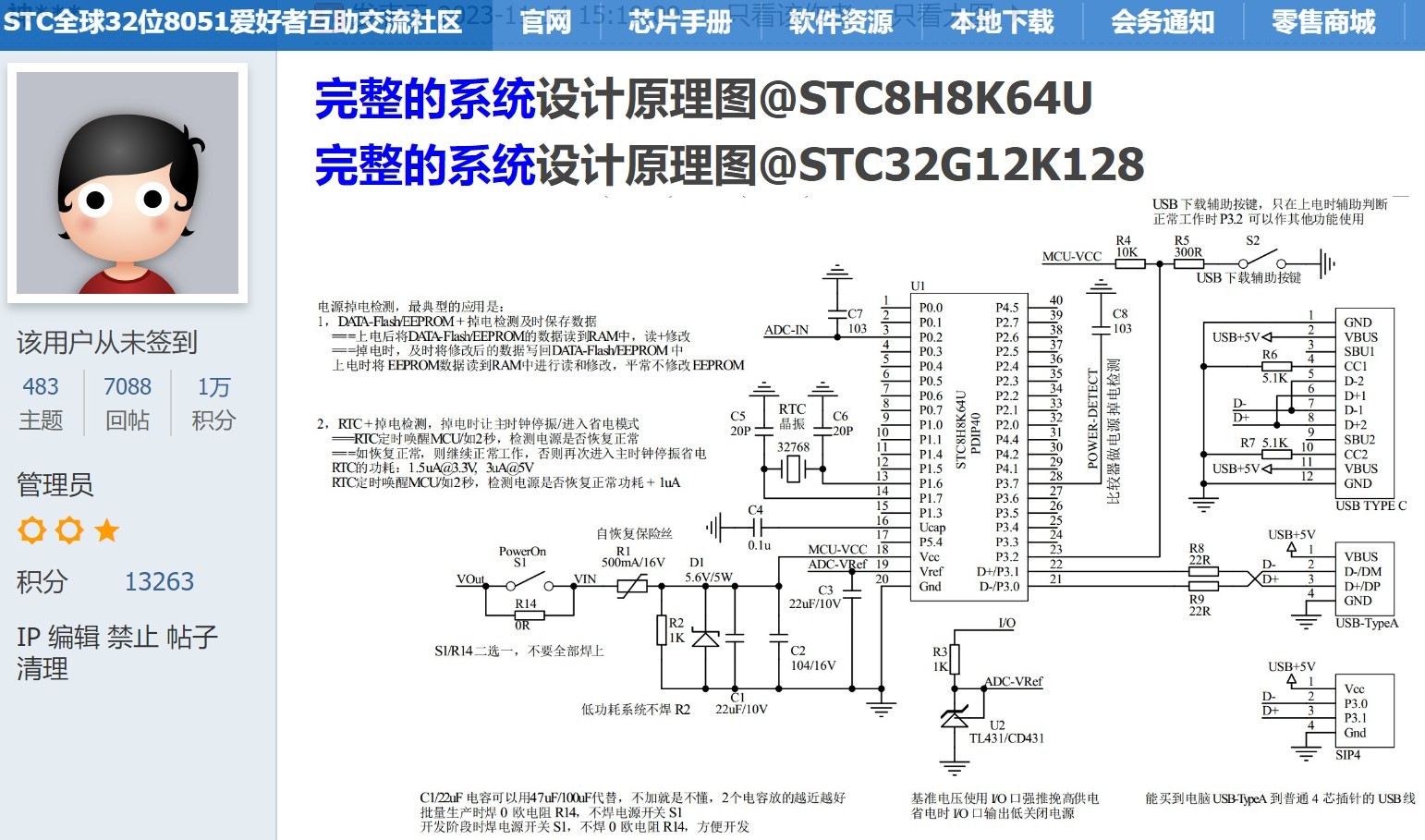

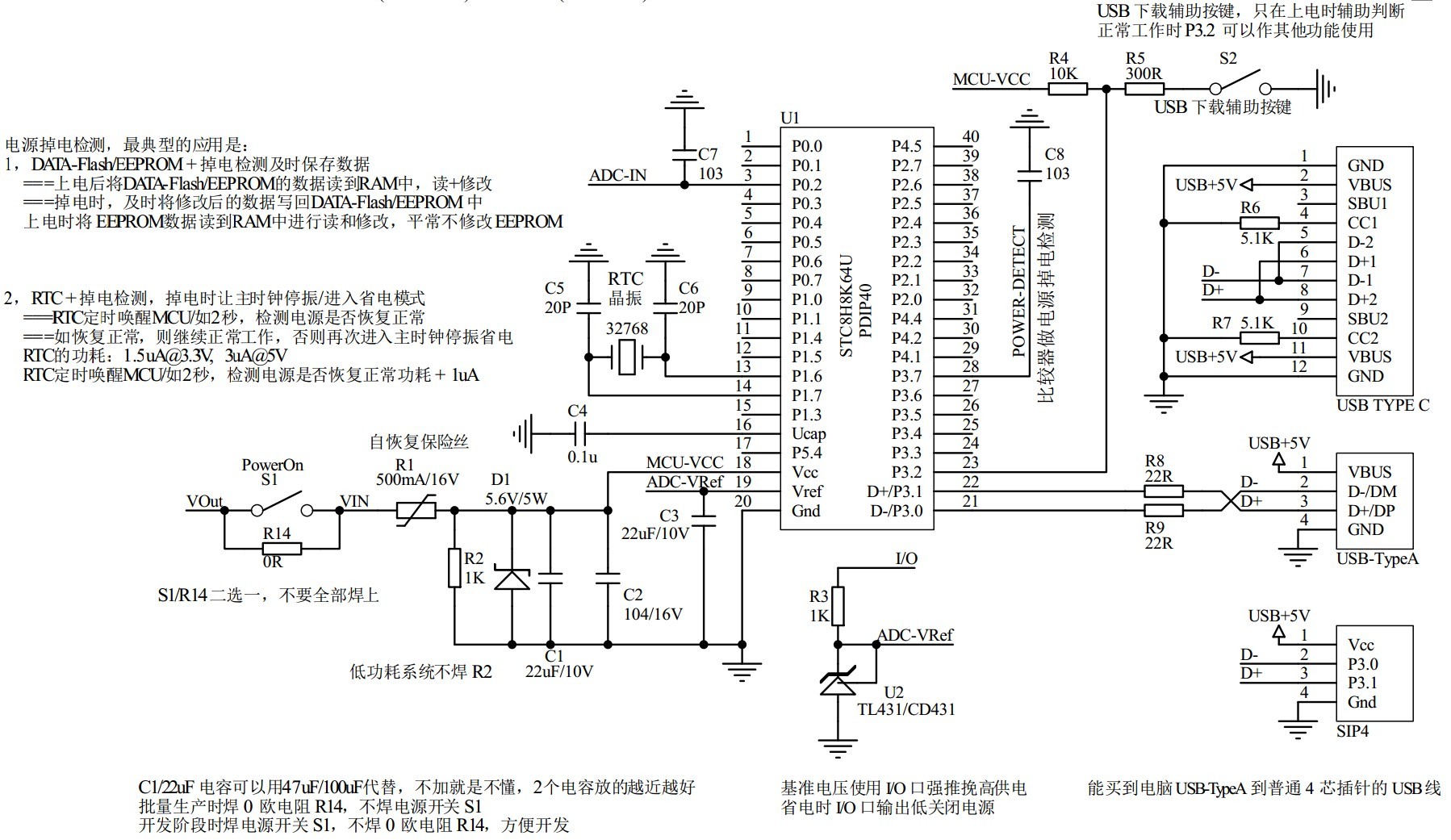

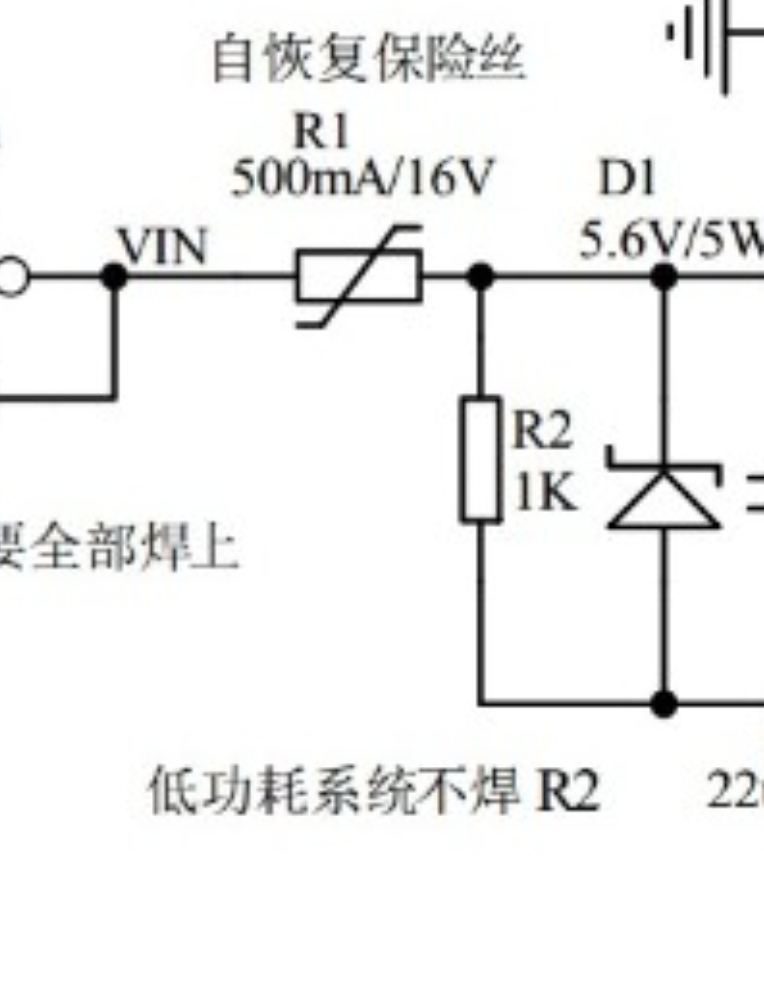

下面这张图是我和我师傅28年前做电表的图，你信吗，认真学习下
===28年后，我和我师傅把他重新用 STC 最新 ...

请教版主，图中ADC-IN没看到接在哪里？

神*** · 发表于 2024-3-2 16:51:06

接需要测量的信号

zhude*** · 发表于 2024-3-4 07:51:19

21cns*** 发表于 2024-2-3 21:24
掉电前将数据保存到EEPROM即可，为了防止来不及写入EEPROM，可以接超级电容或电池，掉电后写入数据到EEPROM ...

神*** · 发表于 2024-3-4 09:01:41

楼上兄弟认真看下：
1，只是 EEPROM 不需要加超级电容；
2，20年前电表行业，RTC 流行加超级电容，行业如此
所以电表行业有 RTC 【电池 + 超级电容】

上图有电池

下图电表行业要求
为了这个 RTC 外部停电状况下换电池，要求挂大电容
===如要求【外部彻底没电 + 电池也撤了】等待换，
省电模式这个大电容能扛10分钟
甚至为防止长时间没电要求挂法拉电容
